Step1.选择下拉菜单
命令，系统弹出“串连选项”对话框。
Step2.设置加工区域。在图形区中选取图2.16所示的边线，系统自动选取图2.17所示的边链。单击
按钮，完成加工区域的设置，同时系统弹出“2D刀具路径-外形”对话框。

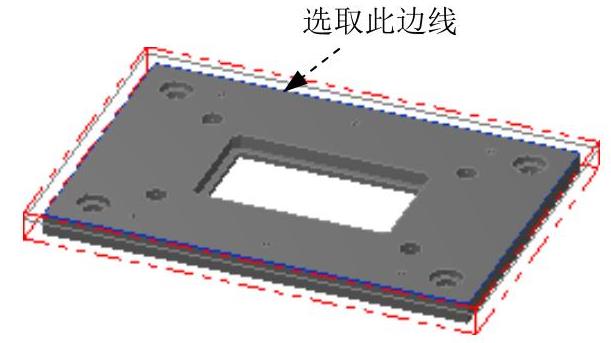

图2.16 选取区域

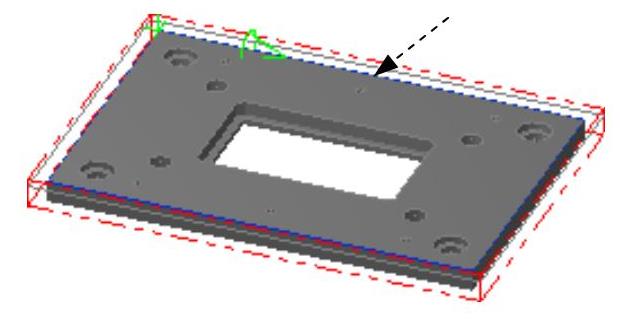

图2.17 定义区域
Step3.选择刀具。在“2D刀具路径-外形”对话框的左侧节点列表中单击
节点，切换到“刀具参数”界面；在刀具列表框中选择
刀具。
Step4.设置切削参数。在“2D刀具路径-外形”对话框的左侧节点列表中单击
节点，在
文本框中输入值0.5，在
文本框中输入值0。(https://www.daowen.com)
Step5.设置深度参数。在“2D刀具路径-外形”对话框的左侧节点列表中单击
节点，选中
复选框，在
文本框中输入值2。
Step6.设置进退/刀参数。在“2D刀具路径-外形”对话框的左侧节点列表中单击
节点，然后选中
复选框，在
区域的
文本框中输入值2，在
文本框中输入值4，其他参数采用系统默认设置值。
Step7.设置贯穿参数。在“2D刀具路径-外形”对话框的左侧节点列表中单击
节点，然后选中
复选框，在
文本框中输入值2。
Step8.设置共同参数。在“2D刀具路径-外形”对话框的左侧节点列表中单击
节点，在
文本框中输入值0，在
文本框中输入值-15，完成共同参数的设置。
Step9.单击“2D刀具路径-外形”对话框中的
按钮，完成参数设置，此时系统将自动生成图2.18所示的刀具路径。

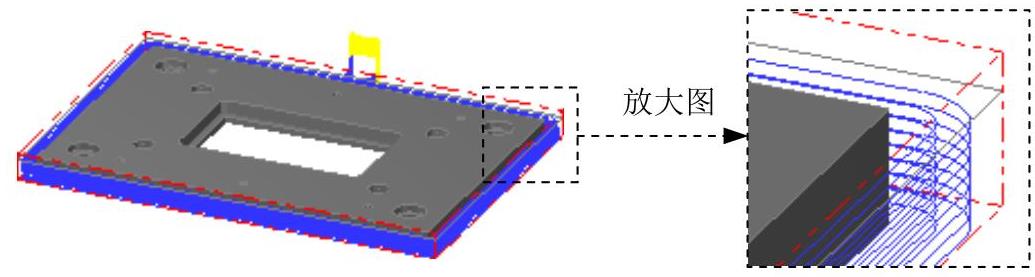

图2.18 刀具路径
