本实例绘制的阀盖，如图10-72所示。主要应用创建圆柱体命令CYLINDER、长方体命令BOX、旋转命令REVOLVE、圆角命令FILLET、倒角命令CHAMFER以及布尔运算的差集命令SUBTRACT和并集命令UNION等来完成图形的绘制。

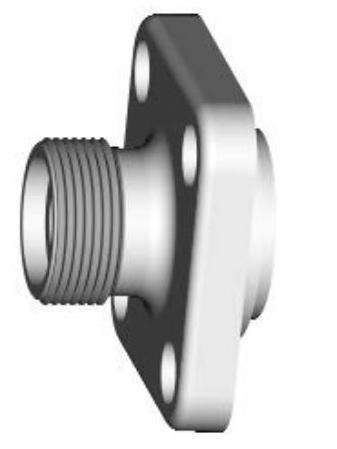

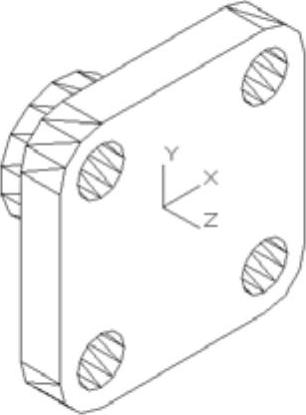

图10-72 阀盖
光盘路径
光盘\动画演示\第10章\阀盖.avi
操作步骤
启动系统。启动AutoCAD 2015，使用默认设置绘图环境。

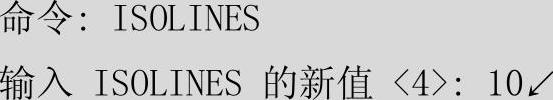

设置线框密度。
设置视图方向。单击选择菜单栏中的“视图”→“三维视图”→“西南等轴测”命令，将当前视图方向设置为西南等轴测视图。

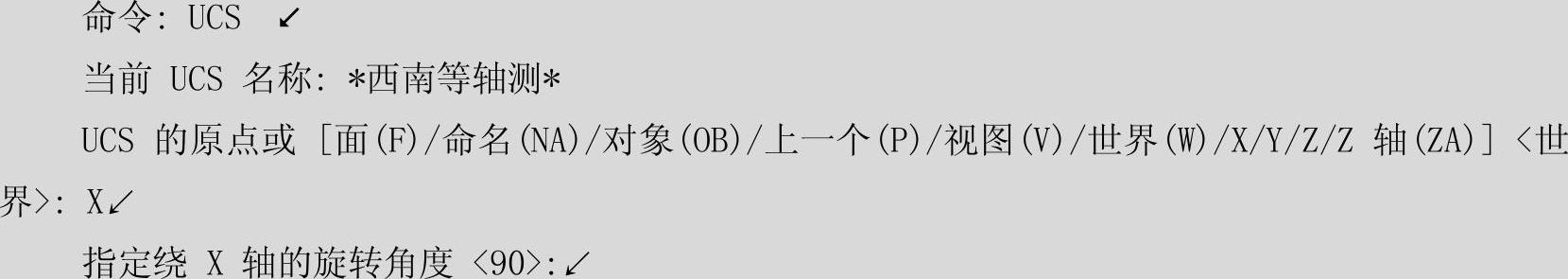

设置用户坐标系，将坐标系原点绕X轴旋转90º。
绘制长方体。单击“三维工具”选项卡“建模”面板中的“长方体”按钮
，绘制以原点为中心点，长度为75，宽度为75，高度为12的长方体。
对长方体倒圆角。单击“默认”选项卡“修改”面板中的“圆角”按钮
，圆角半径为12.5，对长方体的4个Z轴方向边倒圆角。

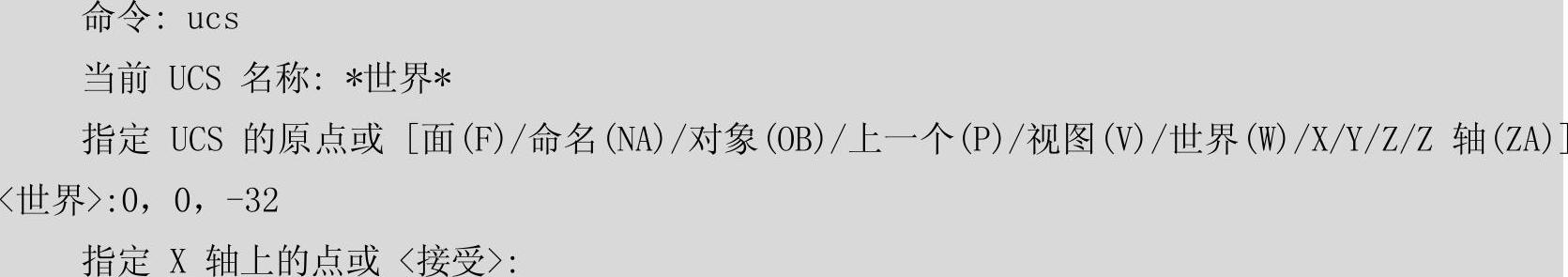

设置用户坐标系。
绘制圆柱体。单击“三维工具”选项卡“建模”面板中的“圆柱体”按钮
，以（0，0，0）为底面中心点，创建半径为18，高15以及半径为16，高为26的圆柱体。
绘制圆柱体。单击“三维工具”选项卡“建模”面板中的“圆柱体”按钮
，捕捉圆角圆心为中心点，创建直径为φ10，高12的圆柱体。
复制圆柱体。单击“默认”选项卡“修改”面板中的“复制”按钮
，将上步绘制的圆柱体以圆柱体的圆心为基点，复制到其余三个圆角圆心处。
差集处理。单击“实体编辑”工具栏中的“差集”按钮
，将第
、
步绘制的圆柱体从第
步后的图形中减去，结果如图10-73所示。
绘制圆柱体。单击“三维工具”选项卡“建模”面板中的“圆柱体”按钮
，以（0，0，32）为圆心，分别创建直径为φ53，高7；直径为φ50，高12，及直径为φ41，高16的圆柱体。
并集处理。单击“三维工具”选项卡“实体编辑”面板中的“并集”按钮
，将所有图形进行并集运算，结果如图10-74所示。

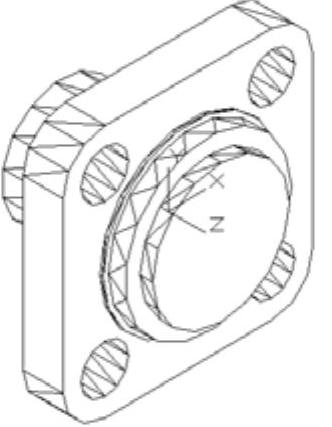

图10-73 差集后的图形
图10-74 并集后的图形
绘制圆柱体。单击“三维工具”选项卡“建模”面板中的“圆柱体”按钮
，捕捉实体前端面圆心为中心点，分别创建直径为φ35，高为-7及直径为φ20，高为-48的圆柱体；捕捉实体后端面圆心为中心点，创建直径为φ28.5，高5的圆柱体。(https://www.daowen.com)
差集处理。单击“三维工具”选项卡“实体编辑”面板中的“差集”按钮
，将实体与第
步绘制的圆柱进行差集运算，结果如图10-75所示。
圆角处理。单击“默认”选项卡“修改”面板中的“圆角”按钮
，设置圆角半径分别为R1、R3、R5，对需要的边进行圆角。
倒角处理。单击“修改”工具栏中的“倒角”按钮
，倒角距离为1.5，对实体后端面进行倒角。
设置视图方向。将当前视图方向设置为左视图。消隐处理后图形如图10-76所示。

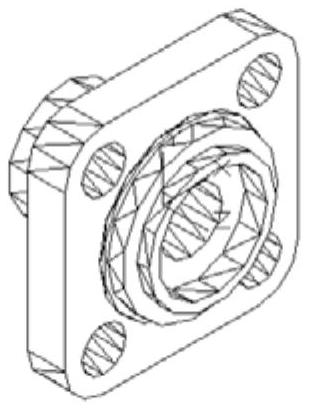

图10-75 差集后的图形

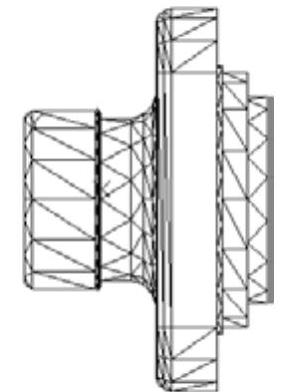

图10-76 倒角及倒圆角后的图形
绘制螺纹。
绘制多边形。单击“默认”选项卡“绘图”面板中的“正多边形”按钮
，在实体旁边绘制一个正三角形，其边长为2。
绘制构造线。单击“默认”选项卡“绘图”面板中的“构造线”按钮
，过正三角形底边绘制水平辅助线。
偏移辅助线。单击“默认”选项卡“修改”面板中的“偏移”按钮
，将水平辅助线向上偏移18。
旋转正三角形。单击“三维工具”选项卡“建模”面板中的“旋转”按钮
，以偏移后的水平辅助线为旋转轴，选取正三角形，将其旋转360°。
删除辅助线。单击“默认”选项卡“修改”面板中的“删除”按钮
，删除绘制的辅助线。
阵列对象。单击菜单栏中的“修改”→“三维操作”→“三维阵列”命令，将旋转形成的实体进行1行8列的矩形阵列，列间距为2。
并集处理。单击“三维工具”选项卡“实体编辑”面板中的“并集”按钮
，将阵列后的实体进行并集运算，结果如图10-77所示。

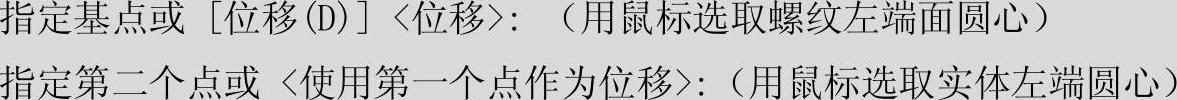

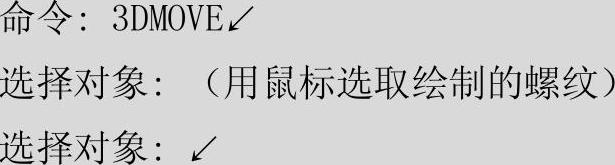

移动螺纹。单击菜单栏中的“修改”→“三维操作”→“三维移动”命令，命令行提示与操作如下：
结果如图10-78所示。
图10-77 绘制的螺纹
图10-78 移动螺纹后的图形
差集处理。单击“实体编辑”工具栏中“差集”按钮
，将实体与螺纹差集运算。结果如图10-72所示。
