如何制作风扇上盖并倒圆？

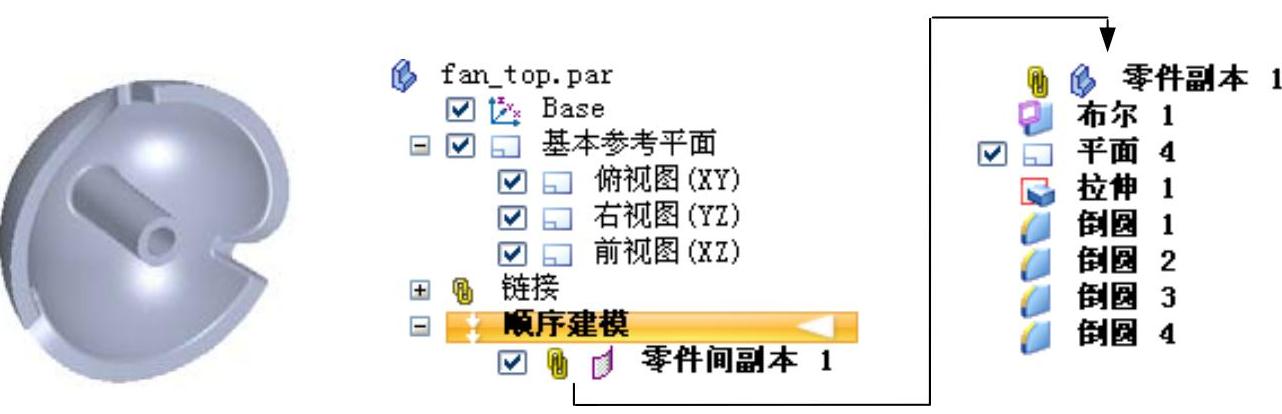

下面讲解风扇上盖的创建过程。零件模型及路径查找器如图15.10.1所示。

图15.10.1 零件模型及路径查找器

Step1.在装配体中建立风扇上盖fan_top。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为fan_top，在下拉列表中选择单选项，单击按钮。

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取third零件为参考零件，在选择后的下拉列表中选择选项，在绘图区域选取缝合曲面2，单击按钮；单击按钮，单击按钮，完成“零件间复制1”的操作。

（4）单击区域中的按钮，系统弹出“零件副本”命令条以及“选择零件副本”对话框；在“选择零件副本”对话框中选择“third”零件，然后单击按钮，系统弹出“零件副本参数”对话框；在该对话框中选中复选框、复选框与单选项，单击按钮，单击按钮。

（5）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

Step3.创建图15.10.2所示的布尔1。在功能选项卡区域中单击后的，选择命令；在“布尔”命令条中单击“布尔—减去”按钮，在绘图区域选取图15.10.3所示的面为布尔运算的工具，减去方向如图15.10.3所示；单击按钮，完成布尔1的创建。

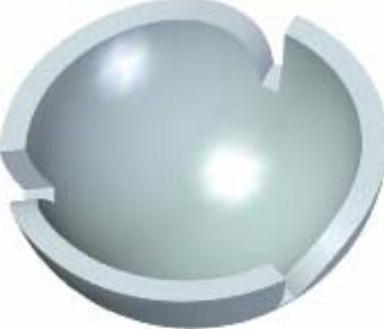

图15.10.2 布尔1

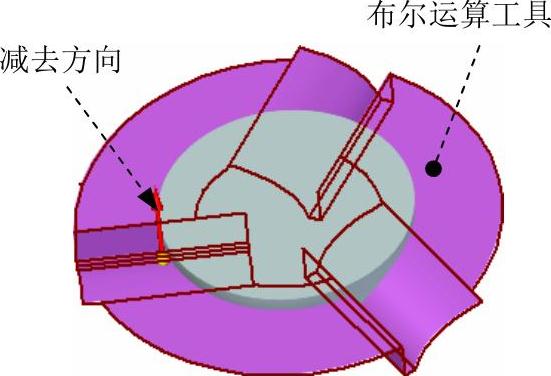

图15.10.3 定义布尔运算工具及方向

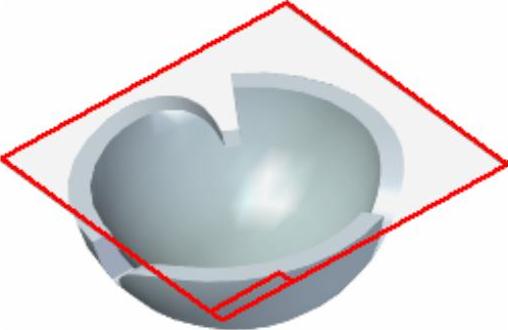

Step4.创建图15.10.4所示的平面4。在区域中单击按钮，选择选项；选取图15.10.5所示的模型表面作为参考平面；在下拉列表中输入偏移距离值为2，偏移方向沿X轴正方向；在绘图区域单击完成平面4的创建。

图15.10.4 平面4

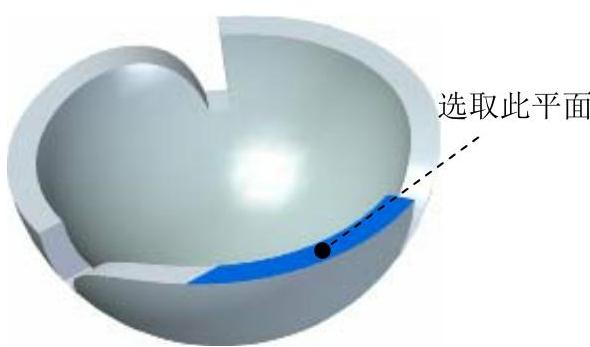

图15.10.5 定义参照平面(https://www.daowen.com)

Step5.创建图15.10.6所示的拉伸特征1。在区域中单击按钮；选取平面4作为草图平面，绘制图15.10.7所示的截面草图；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

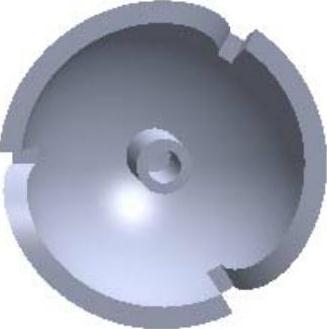

图15.10.6 拉伸特征1

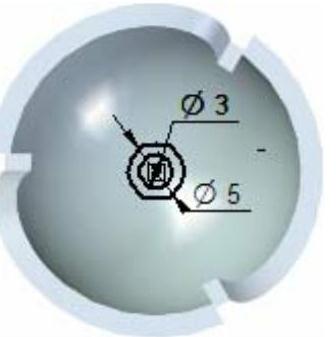

图15.10.7 截面草图

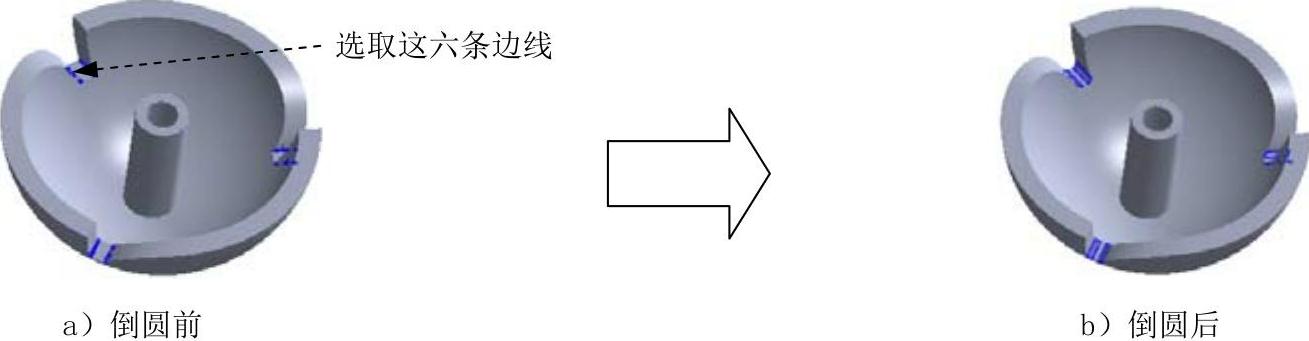

Step6.创建图15.10.8b所示的倒圆1。选取图15.10.8a所示的六条边线为要倒圆的对象，倒圆角半径值为0.5。

图15.10.8 倒圆1

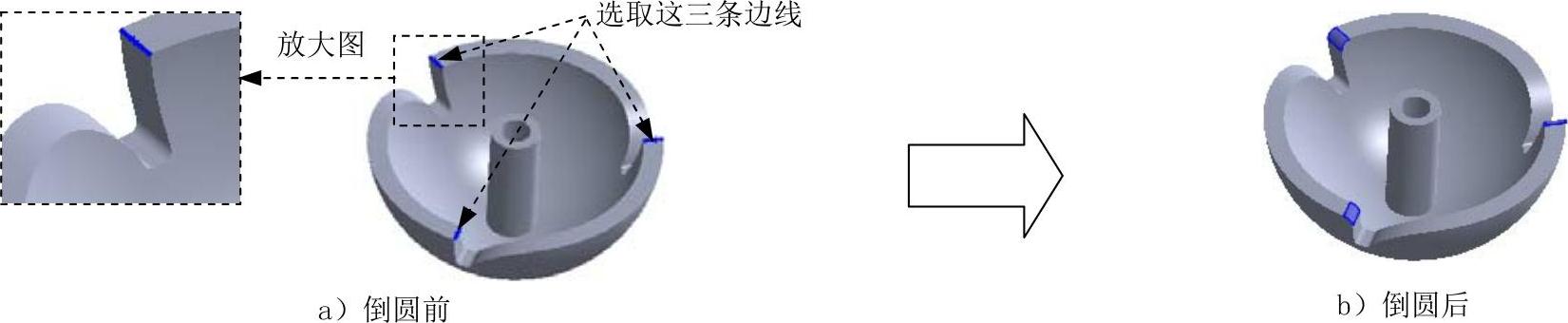

Step7.创建图15.10.9b所示的倒圆2。选取图15.10.9a所示的三条边线为要倒圆的对象，倒圆角半径值为0.5。

图15.10.9 倒圆2

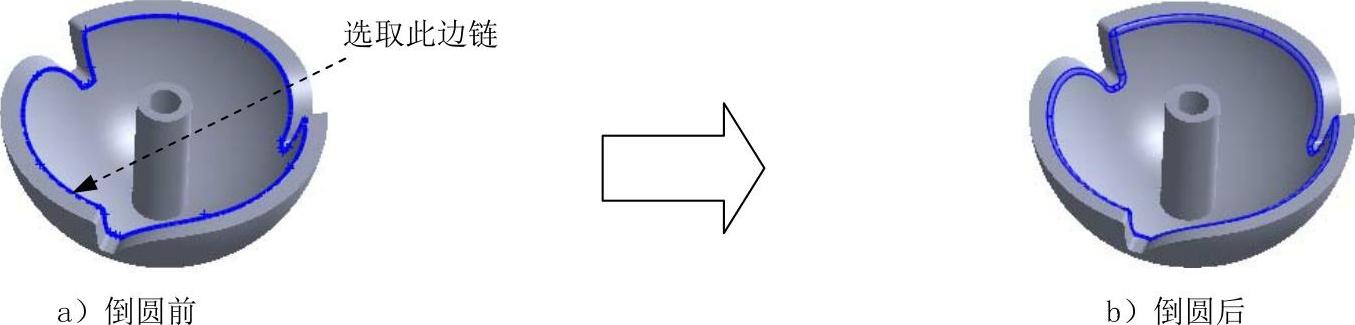

Step8.创建图15.10.10b所示的倒圆3。选取图15.10.10a所示的边链为要倒圆的对象，倒圆角半径值为0.5。

图15.10.10 倒圆3

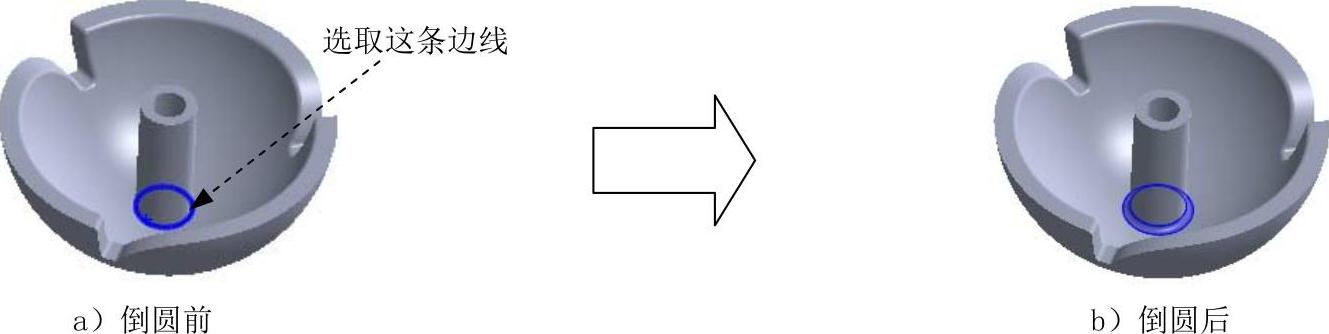

Step9.创建图15.10.11b所示的倒圆4。选取图15.10.11a所示的边线为要倒圆的对象，倒圆角半径值为0.5。

图15.10.11 倒圆4

Step10.保存并关闭模型文件。
