如何制作灯管模型：建模、倒圆和拉伸

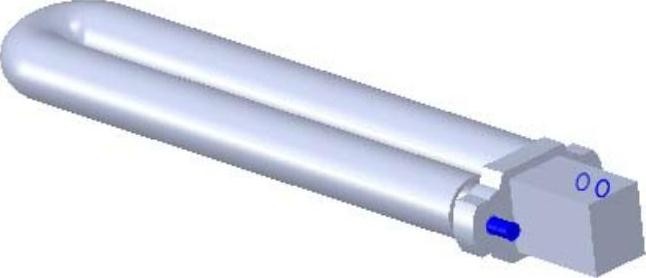

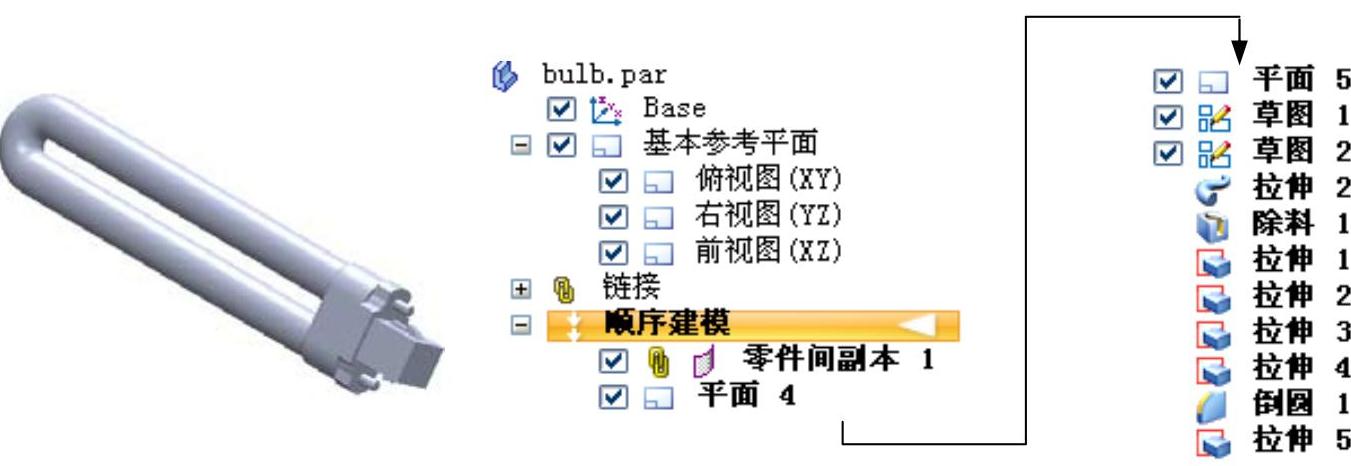

下面讲解灯管的创建过程。零件模型及路径查找器如图16.13.1所示。

图16.13.1 零件模型及路径查找器

Step1.在装配体中建立灯管bulb。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为bulb，在下拉列表中选择单选项，单击按钮。

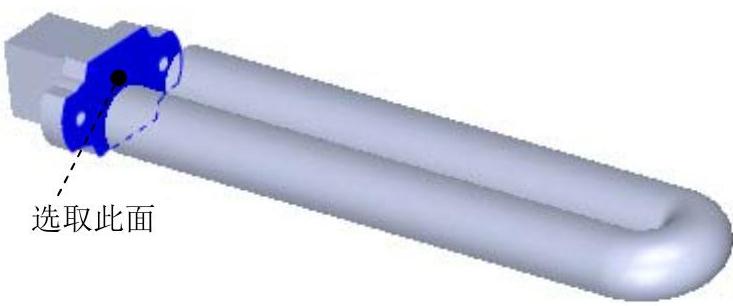

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取linker零件为参考零件，在选择下拉列表中选择选项，在绘图区域选取图16.13.2所示的模型表面，单击按钮，单击按钮，单击按钮，完成“零件间复制1”的操作。

（4）单击按钮。

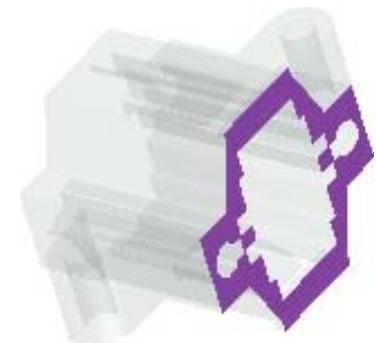

图16.13.2 零件间复制1

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

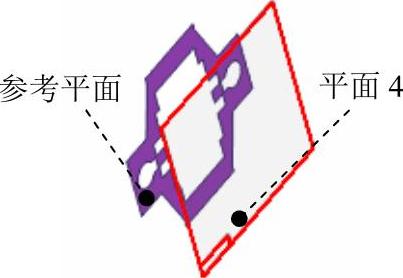

Step3.创建图16.13.3所示的平面4。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。选取图16.13.3所示的面作为参考平面。

（3）定义偏移距离及方向。在下拉列表中输入偏移距离值为8，偏移方向沿X轴负方向。

（4）在绘图区域单击完成平面4的创建。

Step4.创建图16.13.4所示的平面5。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。选取俯视图（XY）平面作为参考平面。

（3）定义偏移距离及方向。在下拉列表中输入偏移距离值为9.0，偏移方向沿Z轴负方向。

（4）在绘图区域单击完成平面5的创建。

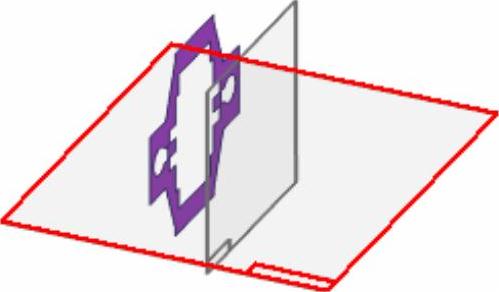

图16.13.3 平面4

图16.13.4 平面5

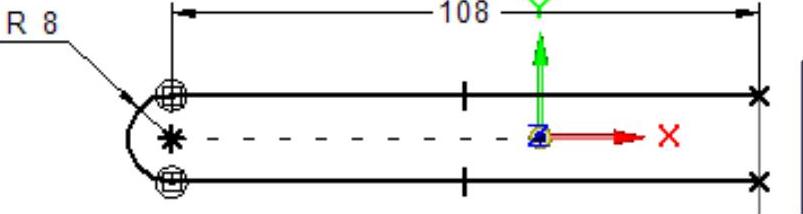

Step5.创建图16.13.5所示的草图1。在区域中单击按钮，选取平面5为草图平面，绘制图16.13.5所示的草图1。

图16.13.5 草图1

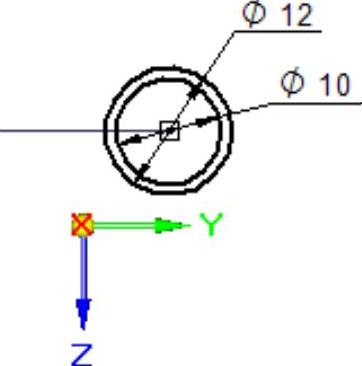

Step6.创建图16.13.6所示的草图2。在区域中单击按钮，选取平面4为草图平面，绘制图16.13.6所示的草图2。

图16.13.6 草图2

Step7.创建图16.13.7所示的扫掠特征1。

（1）选择命令。在区域中单击后的小三角，选择命令。

（2）定义扫掠类型。在“扫掠选项”对话框的区域中选中单选项；其他参数接受系统默认设置值，单击按钮。

（3）定义扫掠轨迹曲线。在“创建起源”下拉列表中选择选项，在绘图区域中选取草图1作为扫掠轨迹曲线；单击按钮，完成扫掠轨迹曲线的选取。

（4）定义扫掠横截面。在图形区中选取草图2中直径为12的圆作为扫掠截面，完成扫掠横截面的选取。

（5）单击“扫掠”命令条中的按钮，单击按钮，完成扫掠特征1的创建。

Step8.创建图16.13.8所示的扫掠特征2。

（1）选择命令。在区域中单击后的小三角，选择命令。

（2）定义扫掠类型。在“扫掠选项”对话框的区域中选中单选项；其他参数接受系统默认设置值，单击按钮。

（3）定义扫掠轨迹曲线。在“创建起源”下拉列表中选择选项，在图形区中选取草图1作为扫掠轨迹曲线；单击按钮，完成扫掠轨迹曲线的选取。

（4）定义扫掠横截面。在图形区中选取草图1中直径为10的圆作为扫掠截面，完成扫掠横截面的选取。

（5）单击命令条中的按钮，单击按钮，完成扫掠特征2的创建。

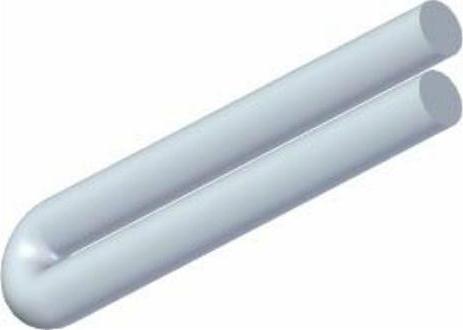

图16.13.7 扫掠特征1

图16.13.8 扫掠特征2

Step9.创建图16.13.9所示的拉伸特征1。

（1）选择命令。在区域中单击按钮。

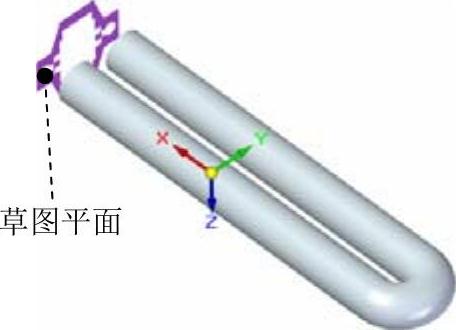

（2）定义特征的截面草图。选取图16.13.10所示的平面作为草图平面，进入草绘环境，绘制图16.13.11所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入20，并按Enter键，拉伸方向沿X轴正方向。(https://www.daowen.com)

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

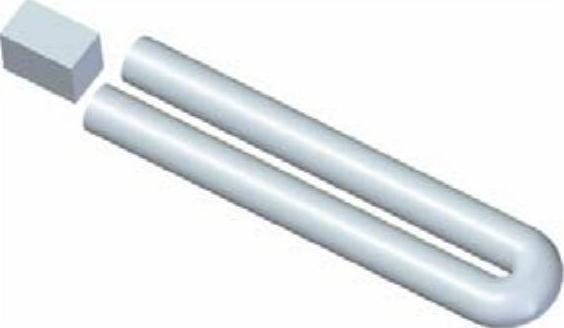

图16.13.9 拉伸特征1

图16.13.10 草图平面

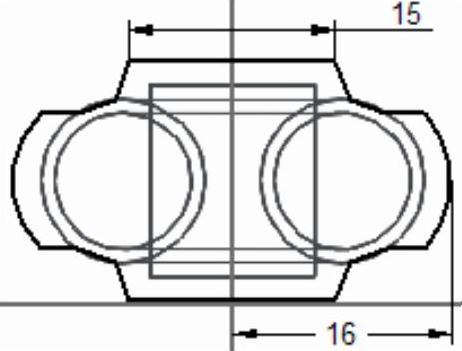

图16.13.11 截面草图

Step10.创建图16.13.12所示的拉伸特征2。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图16.13.10所示的平面作为草图平面，进入草绘环境，绘制图16.13.13所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入5.0，并按Enter键，拉伸方向沿X轴负方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

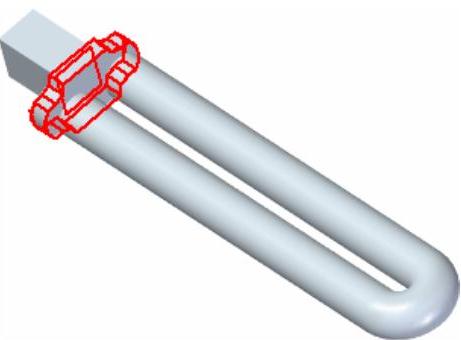

图16.13.12 拉伸特征2

图16.13.13 截面草图

Step11创建图16.13.14所示的拉伸特征3。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图16.13.10所示的平面作为草图平面，进入草绘环境，绘制图16.13.15所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入5.0，并按Enter键，拉伸方向沿X轴正方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

图16.13.14 拉伸特征3

图16.13.15 截面草图

Step12创建图16.13.16所示的拉伸特征4。

图16.13.16 拉伸特征4

（1）选择命令。在区域中单击按钮。

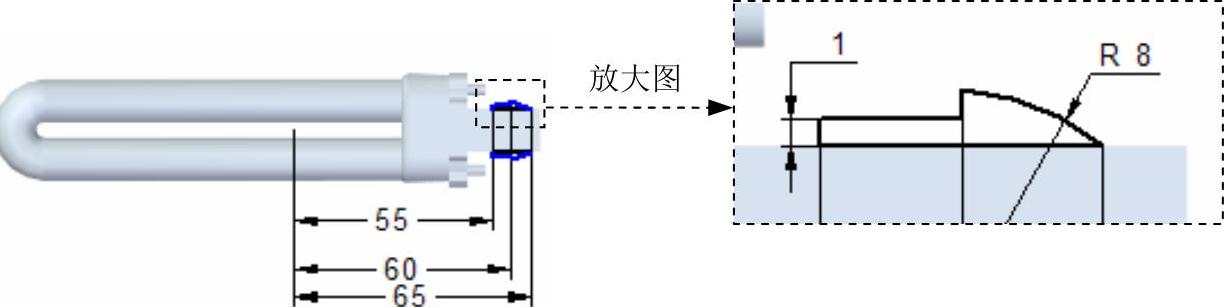

（2）定义特征的截面草图。选取图16.13.17所示的模型表面作为草图平面，进入草绘环境；绘制图16.13.18所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入13，并按Enter键，拉伸方向沿X轴负方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征4的创建。

图16.13.17 草图平面

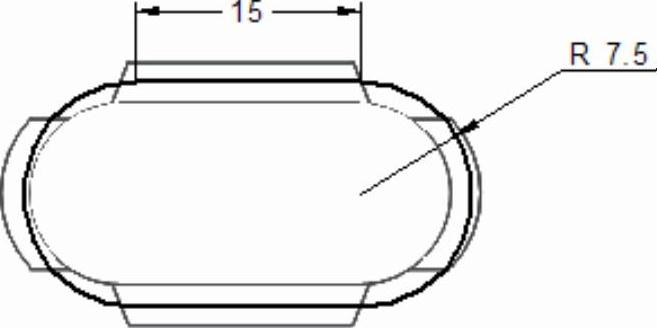

图16.13.18 截面草图

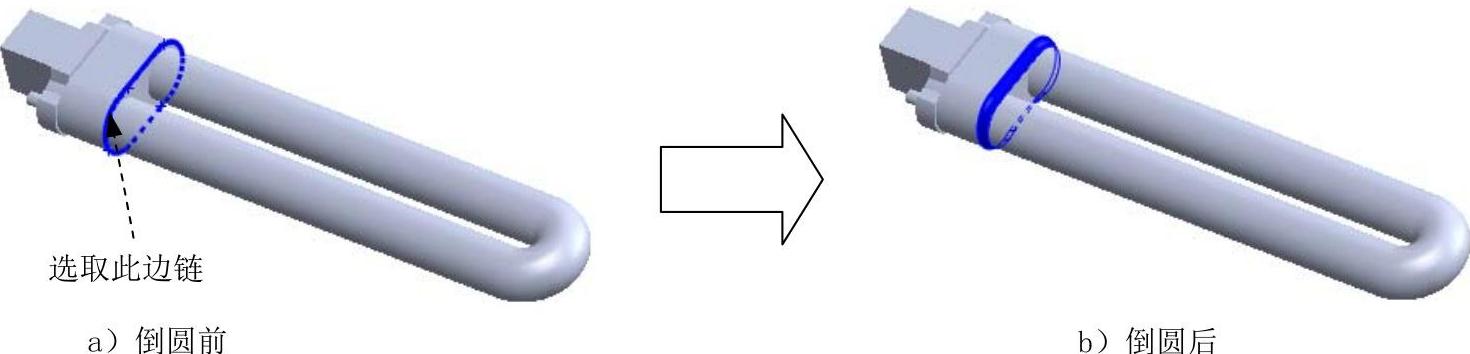

Step13.创建图16.13.19b所示的倒圆1。选取图16.13.19a所示的边链为要倒圆的对象，倒圆角半径值为2.0。

图16.13.19 倒圆1

Step14创建图16.13.20所示的拉伸特征5。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取平面5作为草图平面，进入草绘环境，绘制图16.13.21所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入3，并按Enter键，在绘图区空白区域单击。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征5的创建。

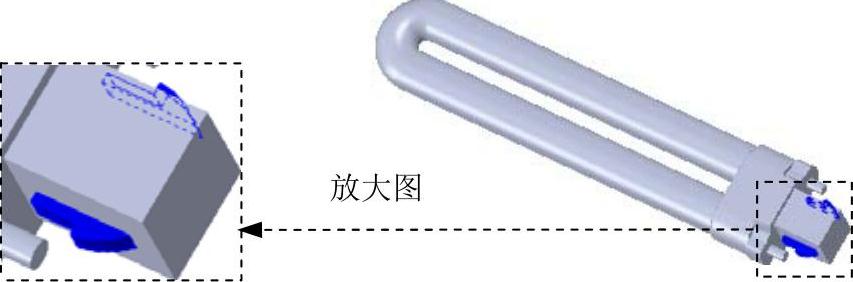

图16.13.20 拉伸特征5

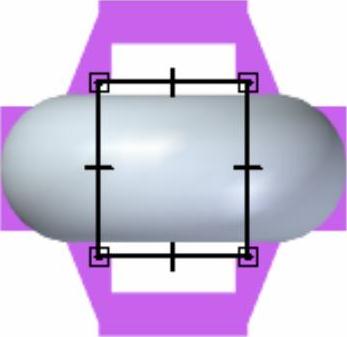

图16.13.21 截面草图

Step15.保存并关闭模型文件。

Step16.保存并关闭装配体模型。
