实例概述

本实例运用了拉伸、螺旋、基准平面及扫掠等命令，其中基准平面的运用十分巧妙，零件模型及路径查找器如图29.1所示。

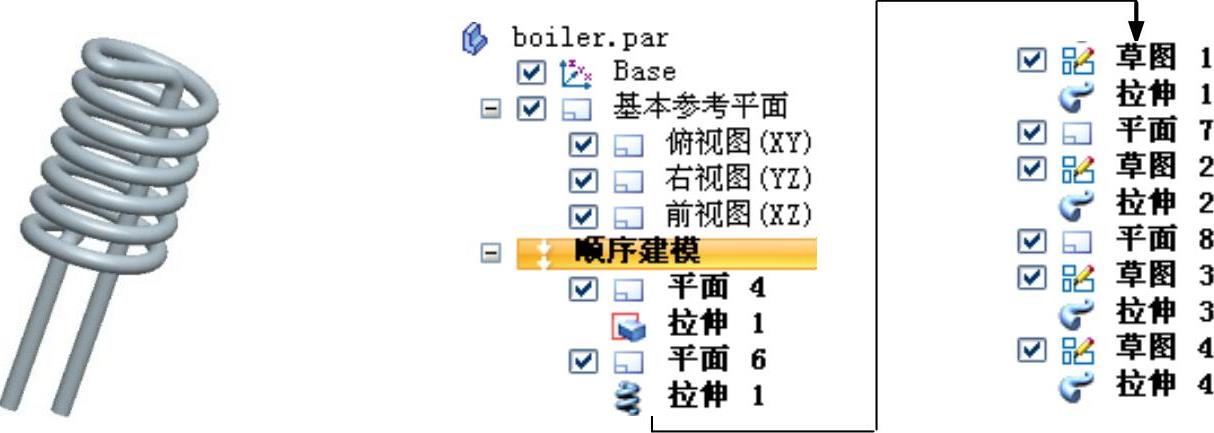

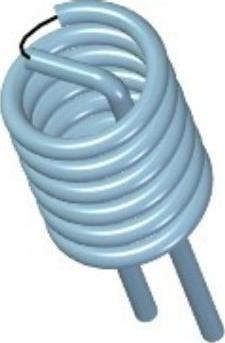

图29.1 零件模型及路径查找器

Step1.新建一个零件模型，进入建模环境。

Step2.创建图29.2所示的平面4。在区域中单击按钮，选择命令，选取前视图（XZ）平面与右视图（YZ）平面作为参考平面。然后再选取前视图（XZ）平面为旋转的基准面；在命令条后的下拉列表中输入角度值为45。旋转方向可参考图29.2。单击左键确定，完成平面4的创建。

Step3.创建图29.3所示的拉伸特征1。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图29.4所示的截面草图，在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入值4.5，并按Enter键，拉伸方向为Z轴正方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

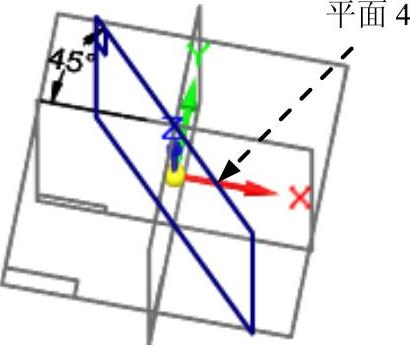

图29.2 平面4

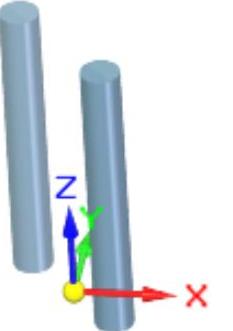

图29.3 拉伸特征1

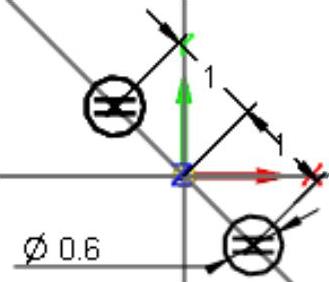

图29.4 截面草图

Step4.创建图29.5所示的平面5（本步的详细操作过程请参见随书光盘中video\ch29\reference\文件下的语音视频讲解文件boiler-r01.exe）。

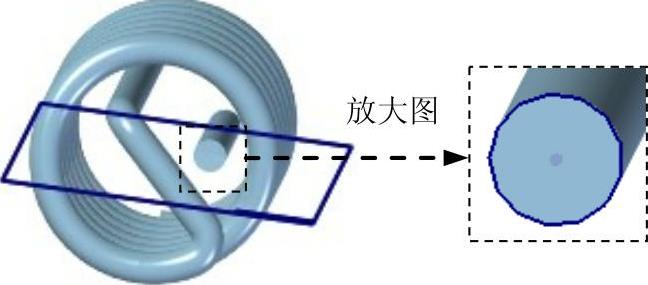

图29.5 平面5

Step5.创建图29.6所示的螺旋特征1。在区域中单击后的小三角，选择命令。在“创建起源”下拉列表中选择，选取前视图（XZ）平面作为草图平面，绘制图29.7所示的草图，单击区域中的按钮，选取图29.7所示的线为旋转轴；单击按钮，然后右击；选取图29.7所示的点作为螺旋起点；在命令条中后输入螺距值1，并按Enter键，单击按钮。单击按钮，单击按钮，完成螺旋特征1的创建。

图29.6 螺旋特征1

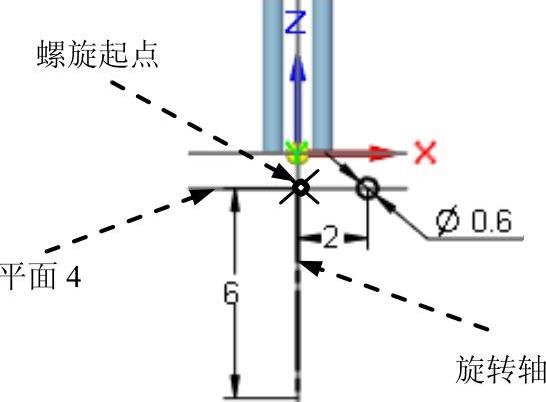

图29.7 螺旋轴及横截面

Step6.创建图29.8所示的草图1。在区域中单击按钮，选取平面4作为草图平面，绘制图29.9所示的草图1。

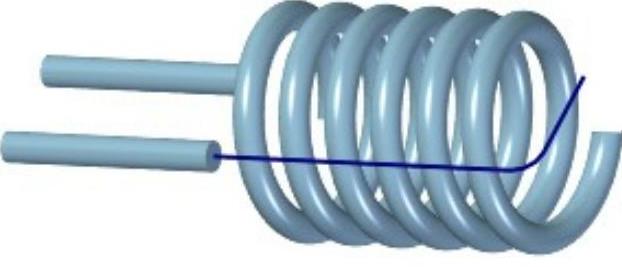

图29.8 草图1（建模环境）

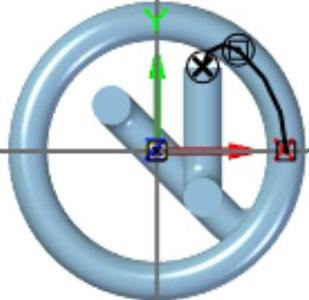

图29.9 草图1（草绘环境）

Step7.创建图29.10b所示的扫掠特征1。在区域中单击后的小三角，选择命令后，在“扫掠”对话框的区域中选中单选项。其他参数接受系统默认设置值，单击按钮。在“创建起源”选项下拉列表中选择选项，在图形区中选取图29.11所示的草图1作为扫掠轨迹曲线，然后右击；在图形区中选取图29.11所示的模型表面轮廓作为扫掠截面；单击按钮，单击按钮，完成扫掠特征1的创建。

Step8.创建图29.12所示的平面6。在区域中单击按钮，选择选项；在绘图区域选取平面5作为参考平面，在下拉列表中输入偏移距离值为6，偏移方向为Z轴负方向，单击左键完成平面6的创建。

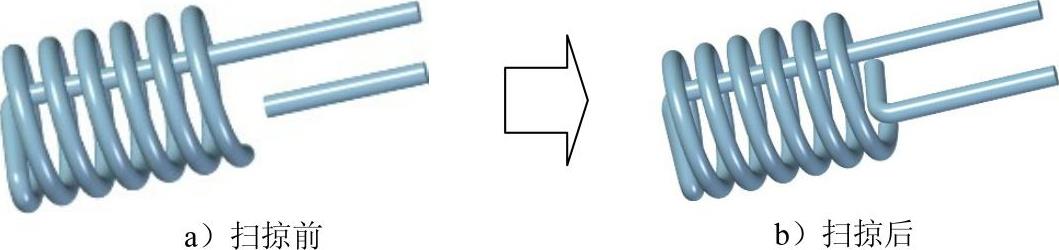

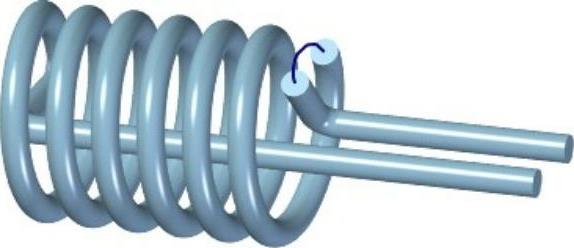

图29.10 扫掠特征1

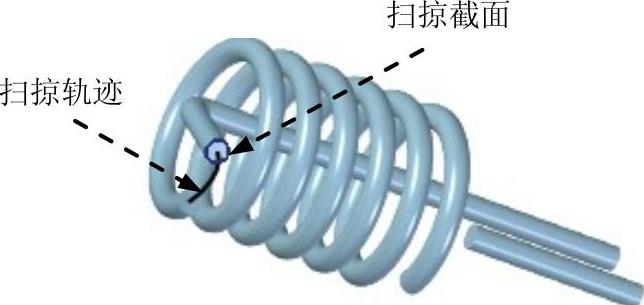

图29.11 定义扫掠轨迹及截面

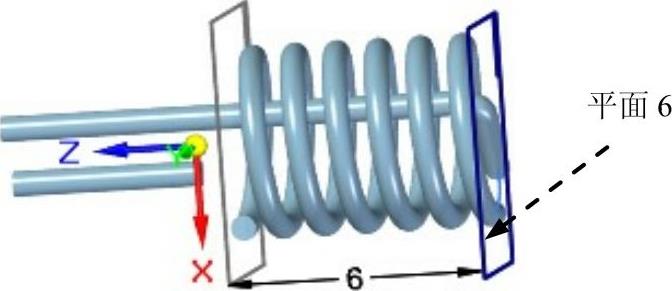

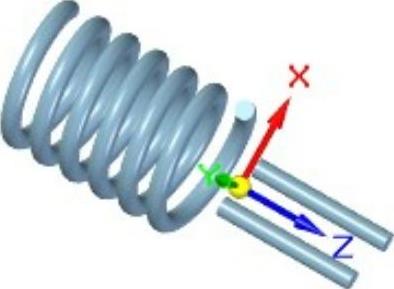

图29.12 平面6(www.daowen.com)

Step9.创建图29.13所示的草图2。在区域中单击按钮，选取平面6作为草图平面，绘制图29.14所示的草图。

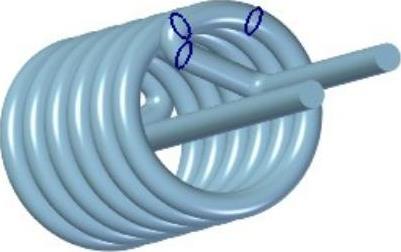

图29.13 草图2（建模环境）

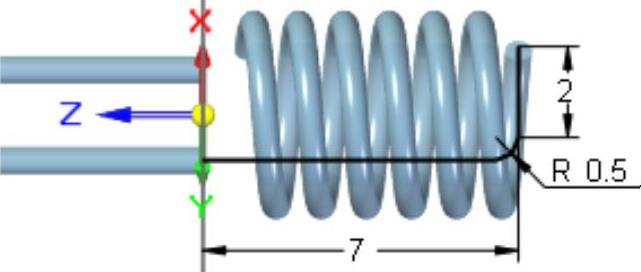

图29.14 草图2（草绘环境）

Step10.创建图29.15所示的扫掠特征2。在区域中单击后的小三角，选择命令后，在“扫掠”对话框的区域中选中单选项。其他参数接受系统默认设置值，单击按钮。在“创建起源”选项下拉列表中选择选项，在图形区中选取图29.16所示的草图2作为扫掠轨迹曲线，然后右击；在图形区中选取图29.16所示的模型表面轮廓作为扫掠截面；单击按钮，单击按钮，完成扫掠特征2的创建。

图29.15 扫掠特征2

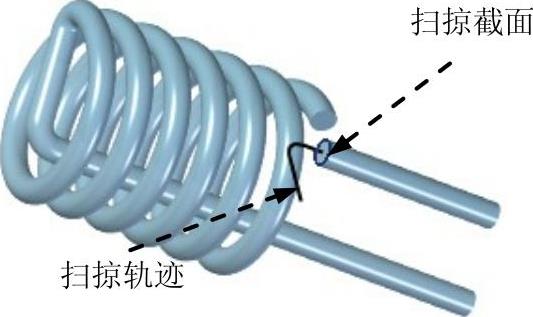

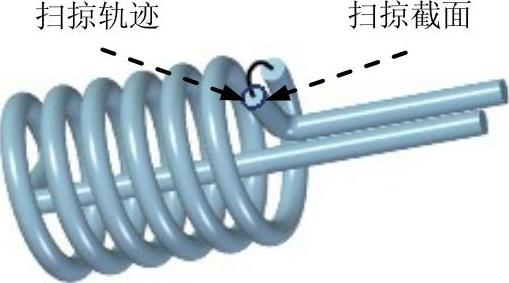

图29.16 定义扫掠轨迹及截面

Step11.创建图29.17所示的平面7。在区域中单击按钮，选择选项；选取右视图（YZ）平面作为参考平面，选取图29.18所示的模型截面轮廓，完成平面7的创建。

Step12.创建图29.18所示的草图3。在区域中单击按钮，选取平面7作为草图平面，绘制图29.18所示的草图3。

图29.17 平面7

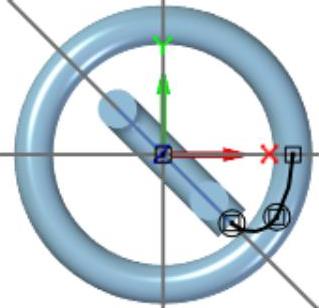

图29.18 草图3

Step13.创建图29.19b所示的扫掠特征3。在区域中单击后的小三角，选择命令后，在“扫掠”对话框的区域中选中单选项。其他参数接受系统默认设置值，单击按钮。在“创建起源”选项下拉列表中选择选项，在图形区中选取图29.20所示的草图3作为扫掠轨迹曲线，然后右击；在图形区中选取图29.20所示的模型表面轮廓作为扫掠截面；单击按钮，单击按钮，完成扫掠特征3的创建。

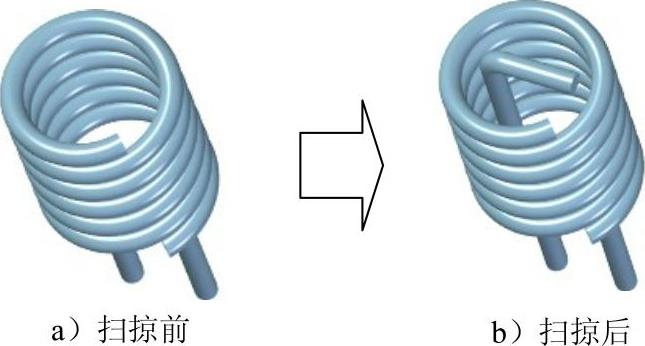

图29.19 扫掠特征3

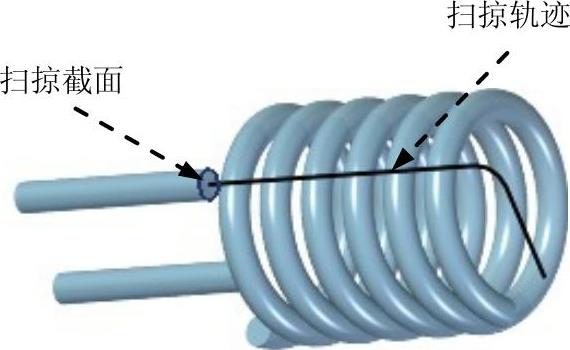

图29.20 定义扫掠轨迹及截面

Step14.创建图29.21所示的草图4。在区域中单击按钮，选取平面5作为草图平面，绘制图29.22所示的草图4。

图29.21 草图4（建模环境）

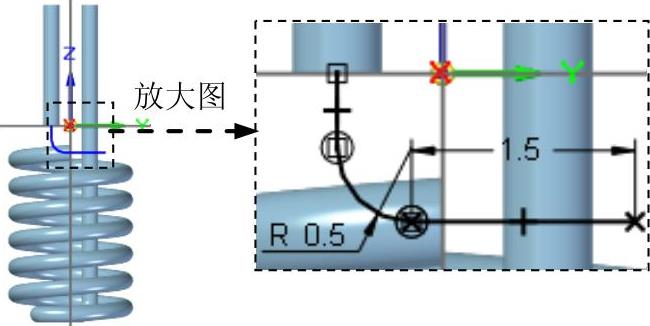

图29.22 草图4（草绘环境）

Step15.创建图29.23所示的扫掠特征4。在区域中单击后的小三角，选择命令后，在“扫掠”对话框的区域中选中单选项。其他参数接受系统默认设置值，单击按钮。在“创建起源”选项下拉列表中选择选项，在图形区中选取图29.24所示的草图3作为扫掠轨迹曲线，然后右击；在图形区中选取图29.24所示的模型表面轮廓作为扫掠截面；单击按钮，单击按钮，完成扫掠特征4的创建。

图29.23 扫掠特征4

图29.24 定义扫掠轨迹及截面

Step16.保存文件，文件名称为boiler。
