轴承的装配步骤与技巧的分析介绍

Step1.新建一个装配文件。选择下拉菜单命令，系统进入装配体模板。

Step2.添加轴承内环零件模型。

（1）引入零件。单击路径查找器中的“零件库”按钮。在“零件库”对话框区域的下拉列表中设定装配的工作路径为D：\sest10.3\work\ch30。在“零件库”对话框中选中bearing_in零件。按住鼠标左键将其拖动至绘图区域。

（2）放置零件。在图形区合适的位置处松开鼠标左键，即可把零件放置到当前位置，如图30.5.1所示。

Step3.添加图30.5.2所示的轴承保持架并定位。

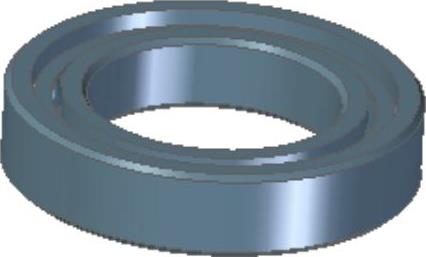

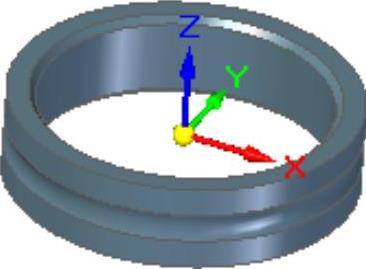

图30.5.1 添加轴承内环

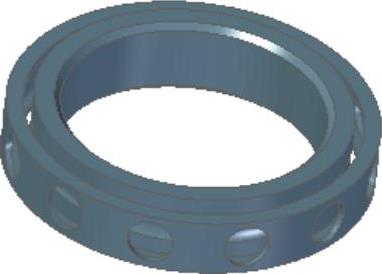

图30.5.2 添加轴承保持架

（1）引入零件。在“零件库”对话框中选中bearing_ring零件。按住鼠标左键将其拖动至绘图区域。在图形区合适的位置处松开鼠标左键，并按Esc键，即可把零件放置到当前位置，如图30.5.3所示。

（2）添加配合。

①选择命令。单击区域中的“装配”按钮。系统弹出“装配”命令条。

②添加“轴对齐”配合。在“装配”命令条中单击按钮，在系统弹出的快捷菜单中选择命令。选取图30.5.3所示的两个面为轴对齐的面。

③添加“面对齐”配合，单击路径查找器中的“路径查找器”按钮，在路径查找器中选中，将参考平面在图形区显示出来，然后右击，在系统弹出的快捷菜单中选择命令，在系统弹出的“显示/隐藏部件”对话框中将的选项勾选为“开”，将轴承保持架的参考平面在图形区显示出来，单击按钮；单击区域中的“装配”按钮，选取图30.5.4所示的两个面为面对齐的面，然后再选取图30.5.5所示的两个面为面对齐的面。

④单击Esc键，完成零件的定位。

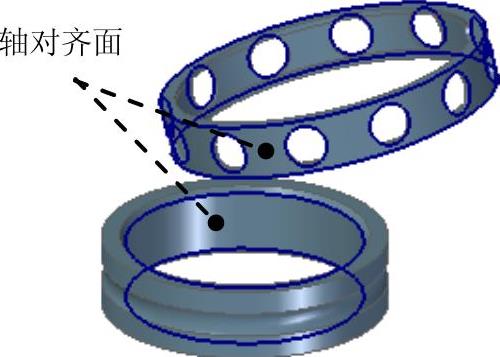

图30.5.3 选取轴对齐面

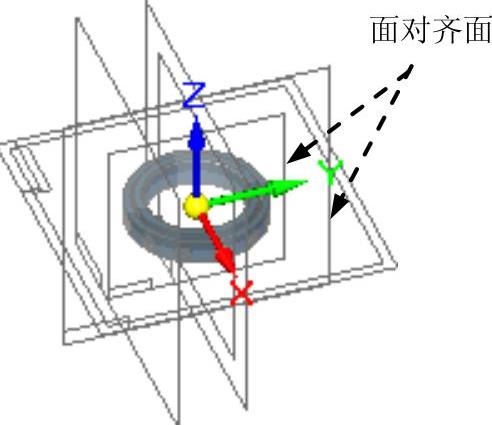

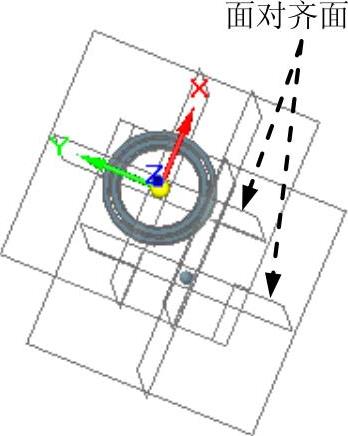

图30.5.4 选取面对齐面

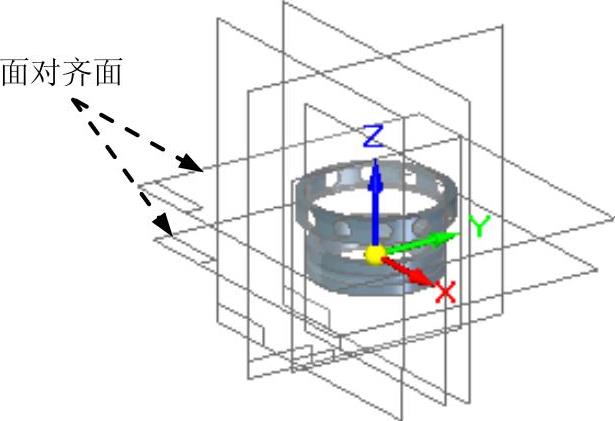

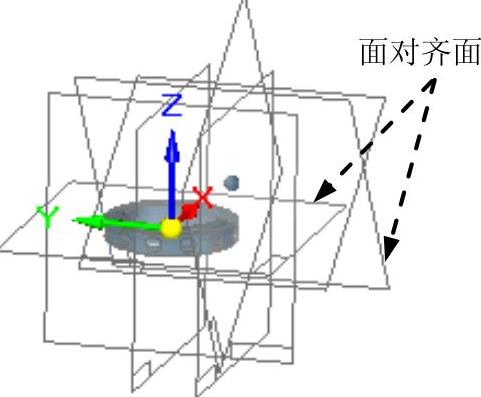

图30.5.5 选取面对齐面

Step4.添加图30.5.6所示的轴承滚子并定位。

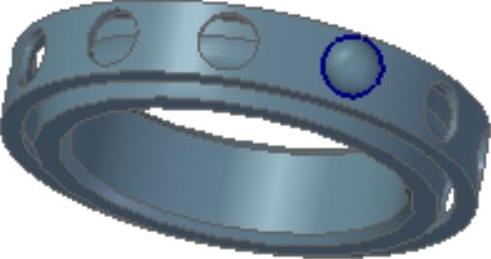

图30.5.6 添加轴承滚子

（1）引入零件。单击路径查找器中的“零件库”按钮。在“零件库”对话框中选中ball零件。按住鼠标左键将其拖动至绘图区域。在图形区合适的位置处松开鼠标左键，并按Esc键。

（2）添加配合。

①添加“面对齐”配合，单击路径查找器中的“路径查找器”按钮，右击，在系统弹出的快捷菜单中选择命令，在系统弹出的“显示/隐藏部件”对话框中将的选项勾选为“开”；滚珠的参考平面在图形区显示出来，单击区域中的“装配”按钮，在“装配-偏置类型”按钮后的文本框中输入偏置值1，选取图30.5.7所示的两个面为面对齐的面，按Esc键。

②添加“面对齐”配合，单击区域中的“装配”按钮，然后再选取图30.5.8所示的两个面为面对齐的面，按Esc键。(https://www.daowen.com)

③添加“面对齐”配合，单击区域中的“装配”按钮，然后再选取图30.5.9所示的两个面为面对齐的面，按Esc键。

④单击Esc键，完成零件的定位。

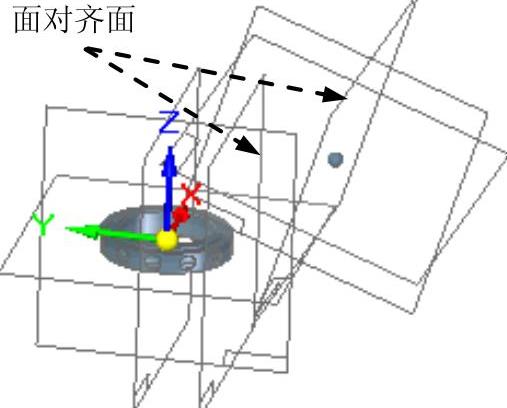

图30.5.7 面对齐面

图30.5.8 面对齐面

图30.5.9 选取面对齐面

Step5.创建图30.5.10b所示的滚子阵列特征1。右击，在系统弹出的快捷菜单中选择，在系统弹出的“显示/隐藏部件”对话框中将的选项勾选为“关”；将滚珠的参考平面在图形区中隐藏；在区域中单击按钮，选取Top（xy）平面作为草图平面，单击区域中的按钮，绘制图30.5.11所示的草图；单击左键，单击“关闭草图”按钮，单击按钮，单击按钮，完成草图的创建；单击区域中的命令。在图形区选取滚珠为要阵列的零件，单击右键，在路径查找器中单击“草图”前的，选择“草图1”，然后在图形区单击草图，单击按钮，完成阵列特征1的创建。

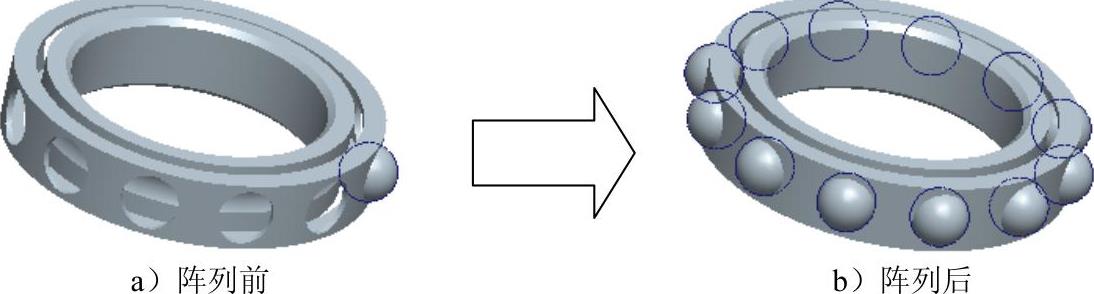

图30.5.10 阵列特征1

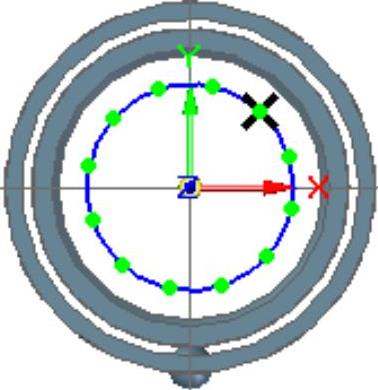

图30.5.11 阵列轮廓草图

Step6.创建图30.5.12所示的轴承外环。

创建零件。

①进入建模环境。单击区域中的“原位创建零件”按钮。在系统弹出的“原位创建零件”对话框的文本框中输入bearing_out.其他参数接受系统默认设置值，单击按钮。

②创建旋转特征。单击实体按钮，选择命令，选择右视图（YZ）平面作为草图平面，绘制图30.5.13所示的截面草图，单击区域中的按钮，选取图30.5.13所示的线为旋转轴；单击“关闭草图”按钮，在“旋转”命令条的文本框中输入值360.0，在图形区空白区域单击；单击“旋转”命令条中的按钮，完成旋转特征1的创建。

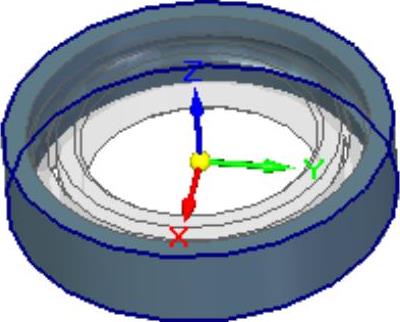

图30.5.12 添加轴承外环

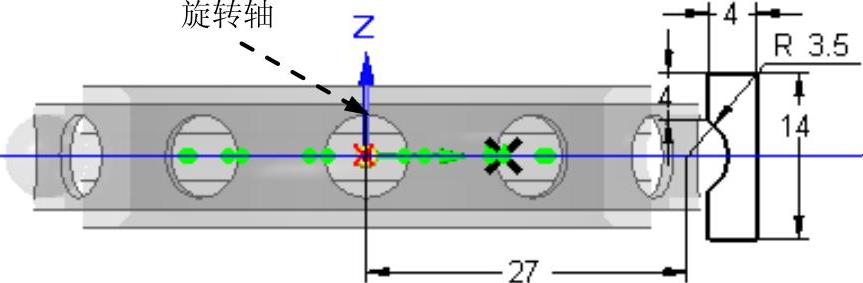

图30.5.13 选取轴对齐面

③创建倒斜角特征。单击实体按钮，选择处的小三角，选择命令，选取图30.5.14所示的模型边线为倒斜角的对象，倒斜角回切值为1。

图30.5.14 倒斜角特征

④单击“关闭并返回”按钮，完成轴承外环的创建。

Step7.保存装配模型，文件名称为bearing_asm。
