衣架零件（一）优化设计方案

零件模型及路径查找器如图31.2.1所示。

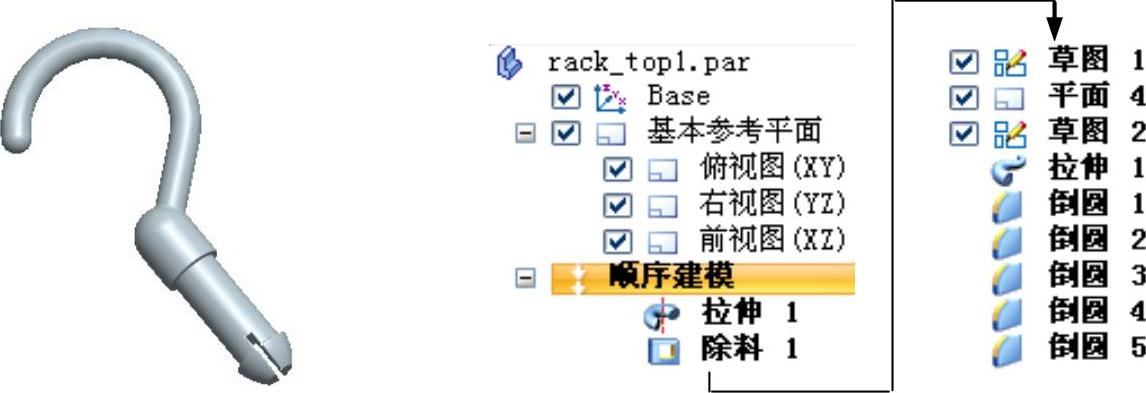

图31.2.1 零件模型及路径查找器

Step1.新建一个零件模型，进入建模环境。

Step2.创建图31.2.2所示的旋转特征1。在区域中选择命令，选取前视图（XZ）平面为草图平面，绘制图31.2.3所示的截面草图；单击区域中的按钮，选取图31.2.3所示的线为旋转轴；单击“关闭草图”按钮，在“旋转”命令条的文本框中输入值360.0，在图形区空白区域单击；单击“旋转”命令条中的按钮，完成旋转特征1的创建。

图31.2.2 旋转特征1

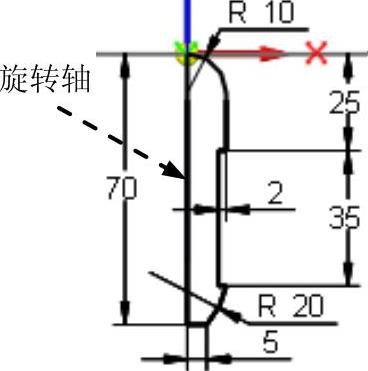

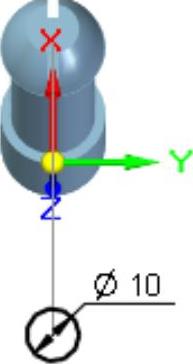

图31.2.3 截面草图

Step3.创建图31.2.4所示的除料特征1。在区域中单击按钮，选取图31.2.5所示的模型表面作为草图平面，绘制图31.2.6所示的截面草图；绘制完成后，单击按钮，选择“除料”命令条中的“有限范围”按钮，在下拉列表中输入值15，然后按Enter键，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征1的创建。

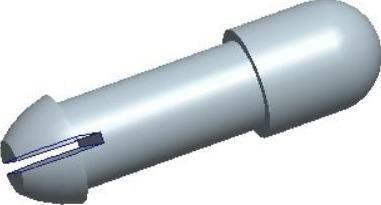

图31.2.4 除料特征1

图31.2.5 定义草图平面

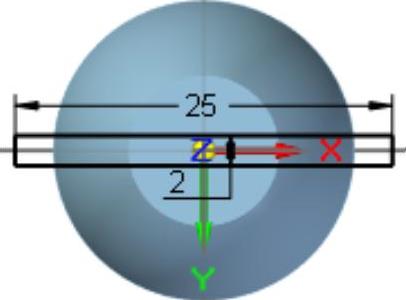

图31.2.6 截面草图(https://www.daowen.com)

Step4.创建草图1。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图31.2.7所示的草图1。

Step5.创建图31.2.8所示的平面4。在区域中单击按钮，选择选项，在绘图区域选取草图1作为参考，在图31.2.8所示的顶点处单击，完成平面4的创建。

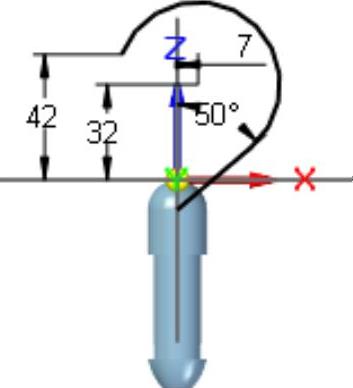

图31.2.7 草图1

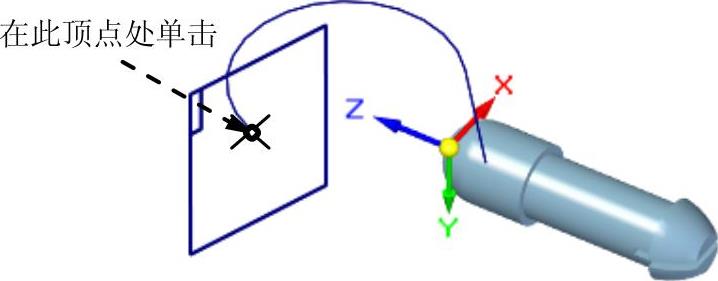

图31.2.8 平面4

Step6.创建图31.2.9所示的草图2。在区域中单击按钮，选取平面4作为草图平面，绘制图31.2.10所示的草图2。

Step7.创建图31.2.11所示的扫掠特征1。在区域中单击后的小三角，选择命令后，在“扫掠”对话框的区域中选中单选项。其他参数接受系统默认设置值，单击按钮。在“创建起源”选项下拉列表中选择选项，在图形区中选取草图1作为扫掠轨迹曲线，然后右击；在图形区中选取草图2作为扫掠截面；单击按钮，单击按钮，完成扫掠特征1的创建。

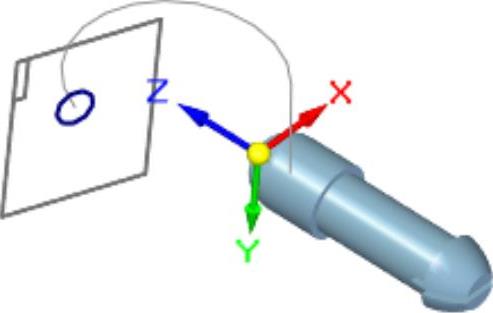

图31.2.9 草图2（建模环境）

图31.2.10 草图2（草绘环境）

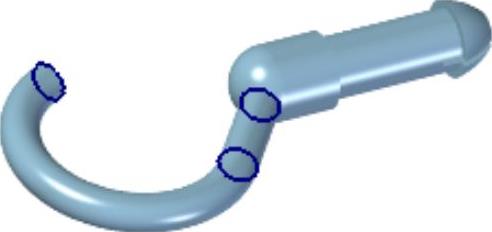

图31.2.11 扫掠特征1

Step8.后面的详细操作过程请参见随书光盘中video\ch31.02\reference\文件下的语音视频讲解文件rack_top1-r01.exe。
