衣架零件优化设计探索

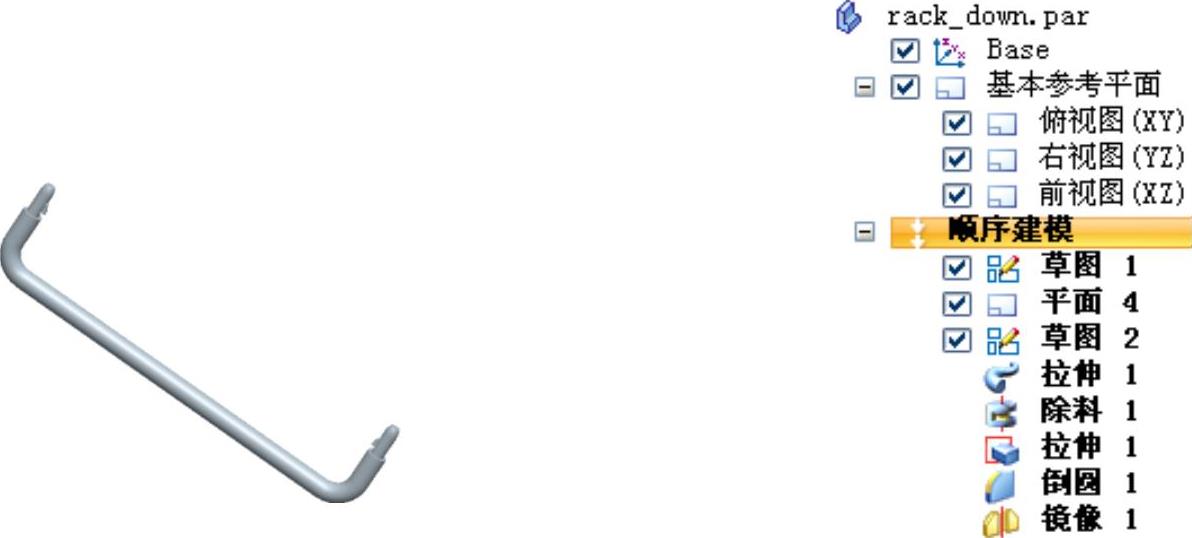

零件模型和路径查找器如图31.4.1所示。

图31.4.1 零件模型及路径查找器

Step1.新建一个零件模型，进入建模环境。

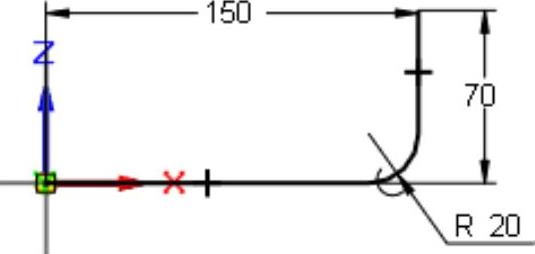

Step2.创建草图1。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图31.4.2所示的草图1。

Step3.创建图31.4.3所示的平面4。在区域中单击按钮，选择选项，在绘图区域选取草图1为参考，在图31.4.3所示的顶点处单击，完成平面4的创建。

图31.4.2 草图1

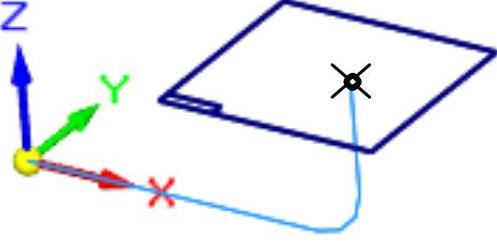

图31.4.3 平面4

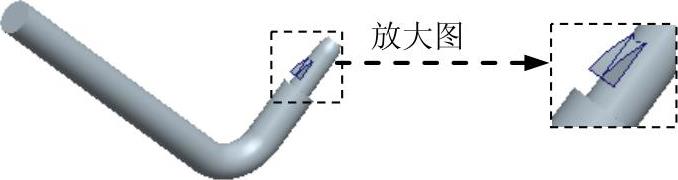

Step4.创建图31.4.4所示的草图2。在区域中单击按钮，选取平面4作为草图平面，绘制图31.4.5所示的草图2。

Step5.创建图31.4.6所示的扫掠特征1。在区域中单击后的小三角，选择命令后，在“扫掠”对话框的区域中选中单选项。其他参数接受系统默认设置值，单击按钮。在“创建起源”选项下拉列表中选择选项，选取草图1作为扫掠轨迹曲线，然后右击；选取草图2作为扫掠截面；单击按钮，单击按钮，完成扫掠特征1的创建。

Step6.创建图31.4.7所示的旋转切削特征1。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图31.4.8所示的截面草图；单击区域中的按钮，选取图31.4.8所示线为旋转轴，单击按钮；在“旋转”命令条的文本框中输入值360.0。在图形区空白区域单击，单击窗口中的按钮，完成旋转切削特征1的创建。

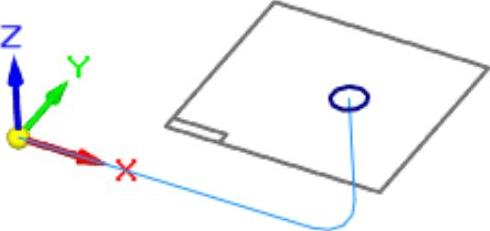

图31.4.4 草图2（建模环境）

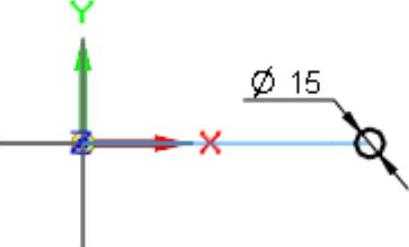

图31.4.5 草图2（草绘环境）

(https://www.daowen.com)

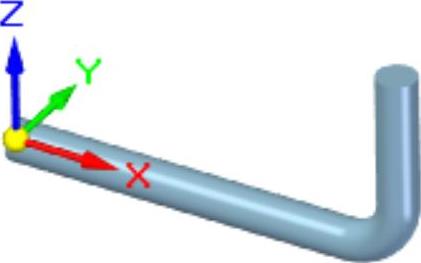

图31.4.6 扫掠特征1

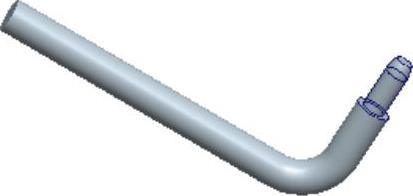

图31.4.7 旋转切削特征1

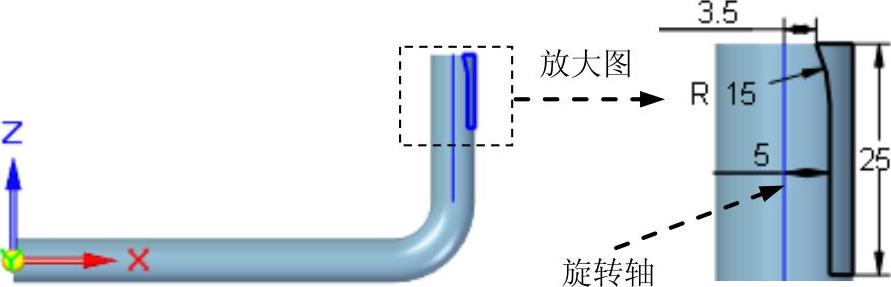

图31.4.8 截面草图

Step7.创建图31.4.9所示的拉伸特征1。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图31.4.10所示的截面草图，在“拉伸”命令条中单击按钮，选择“拉伸”命令条中的“对称延伸”按钮，在下拉列表中输入值4，并按Enter键，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图31.4.9 拉伸特征1

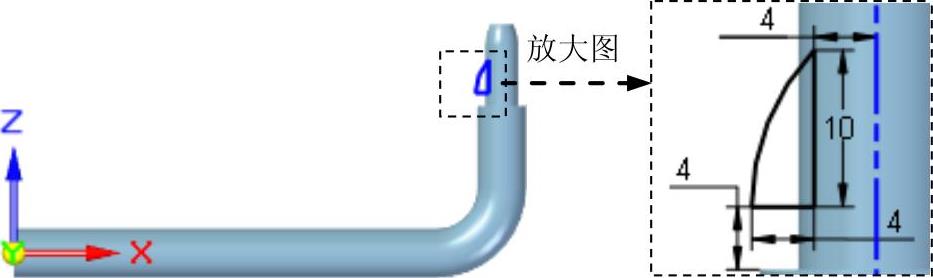

图31.4.10 截面草图

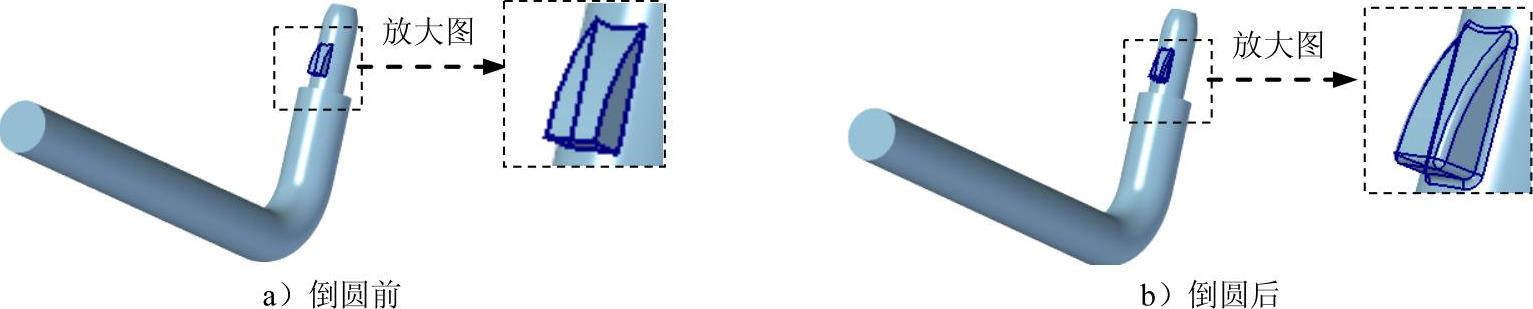

Step8.创建图31.4.11b所示的倒圆特征1。选取图31.4.11a所示的模型边线为倒圆的对象，倒圆半径值为0.5。

图31.4.11 倒圆特征1

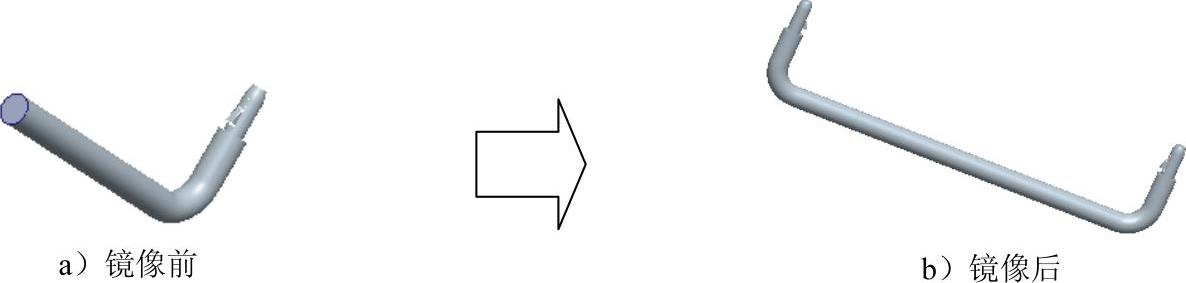

Step9.创建图31.4.12b所示的镜像特征1，在区域中单击命令，在路径查找器中选取、、及作为镜像特征，单击右键；选取右视图（YZ）平面作为镜像中心平面，单击“镜像”命令条中的按钮，完成镜像特征1的创建。

图31.4.12 镜像特征1

Step10.保存文件，文件名称为rack_down。
