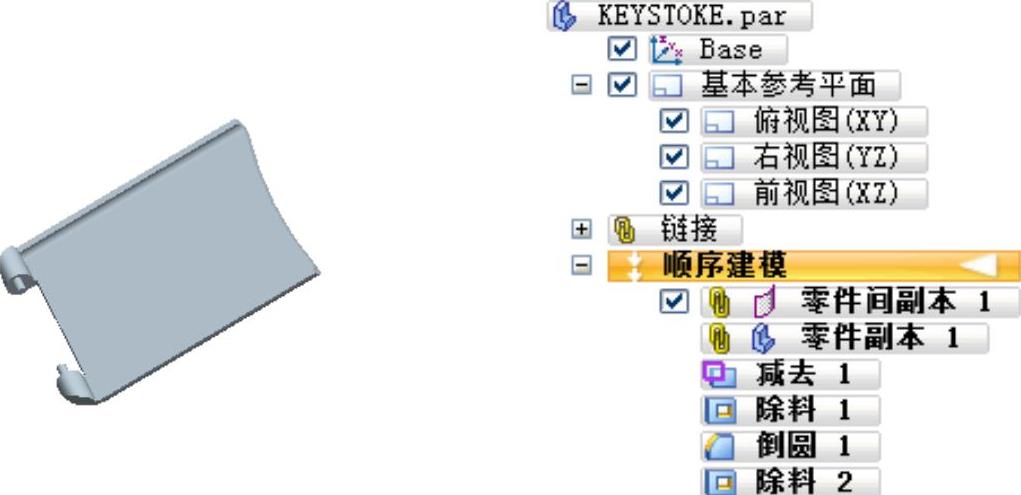

下面讲解遥控器按键盖(KEYSTOKE.PAR)的创建过程,零件模型及路径查找器如图34.8.1所示。

Step1.在装配体中建立遥控器按键盖KEYSTOKE。

(1)单击图示区域中的“原位创建零件”按钮图示。系统弹出“原位创建零件”命令条与“原位创建零件选项”对话框。

(2)在“原位创建零件选项”对话框的图示区域选中图示单选项,在图示区域选中图示单选项,然后单击“原位创建零件选项”对话框中的图示按钮。

图示

图34.8.1 零件模型及路径查找器

(3)在“原位创建零件”命令条图示区域的下拉列表中选择图示选项,单击图示按钮,系统弹出“另存为”对话框,在图示文本框中输入零件的名称为KEYSTOKE,单击图示按钮。

(4)单击图示功能选项卡图示区域中图示后的小三角,选择图示命令,系统弹出“零件间复制”命令条,在绘图区域选取“SECOND01”零件为参考零件,在选择后的下拉列表中选择图示选项,在绘图区域选取“SECOND01”中的缝合曲面5。单击图示按钮,单击图示按钮,单击图示按钮,完成“零件间复制”的操作。

注意:若绘图区域没有显示出缝合曲面5,可先退出“零件间复制”命令,然后在路径查找器中选中图示右击,在系统弹出的快捷菜单中选择图示命令,然后将“曲面”选中即可。

(5)单击图示区域中的图示按钮,系统弹出“零件副本”命令条,以及“选择零件副本”对话框。在选择零件副本对话框中选择“SECOND01”零件,然后单击图示按钮。系统弹出“零件副本参数”对话框,在该对话框中选中图示复选框、图示复选框与图示单选项,单击图示按钮。单击图示按钮,

(6)单击图示按钮。

Step2.选择下拉菜单图示图示图示命令。在路径查找器中选中图示后右击选择图示命令

Step3.创建图34.8.2所示的减去特征1。

(1)选择命令。在图示功能选项卡的图示区域中单击图示后的图示,单击“减去”按钮图示

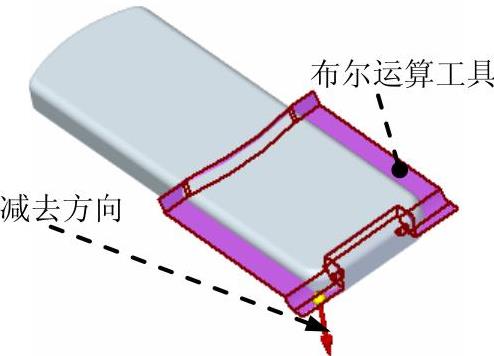

(2)定义布尔运算的工具及方向。在绘图区域选取图34.8.3所示的曲面为布尔运算的工具,减去方向如图34.8.3所示。

(3)单击图示按钮。完成减去特征1的创建。

图示

图34.8.2 减去特征1

图示

图34.8.3 定义布尔运算工具及方向

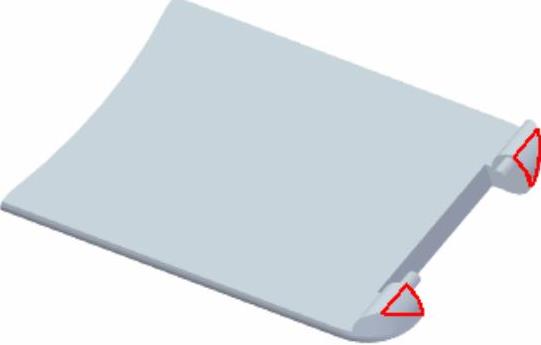

Step4.创建图34.8.4所示的除料特征1。

(1)选择命令。在图示区域中选择图示命令。

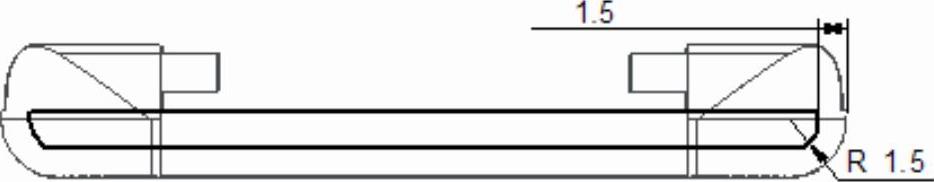

(2)定义特征的横断面草图。选取右视图(YZ)平面作为草图平面,进入草绘环境,绘制图34.8.5所示的截面草图。(https://www.daowen.com)

图示

图34.8.4 除料特征1

图示

图34.8.5 截面草图

(3)定义拉伸属性。在“除料”命令条中单击图示按钮,确认图示图示按钮未被按下,单击“贯通”按钮图示,切除方向如图34.8.6所示。

(4)单击“除料”命令条中的图示按钮,单击图示按钮,完成除料特征1的创建。

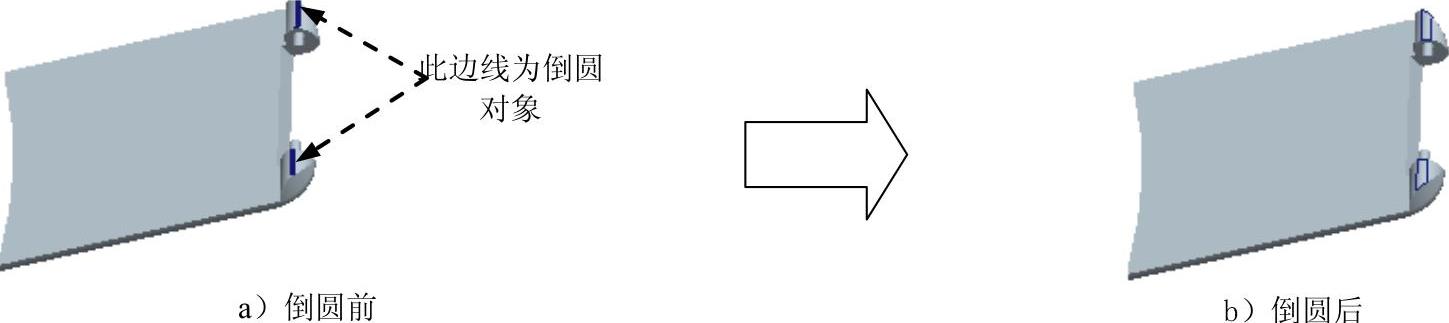

Step5.创建图34.8.7b所示的倒圆特征1。选取图34.8.7a所示的两条边线为要倒圆的对象,圆角半径值为2.0。

图示

图34.8.6 切除方向

图示

图34.8.7 倒圆特征1

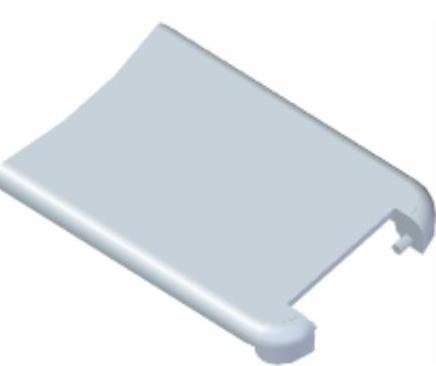

Step6.创建图34.8.8所示的除料特征2。

(1)选择命令。在图示区域中选择图示命令。

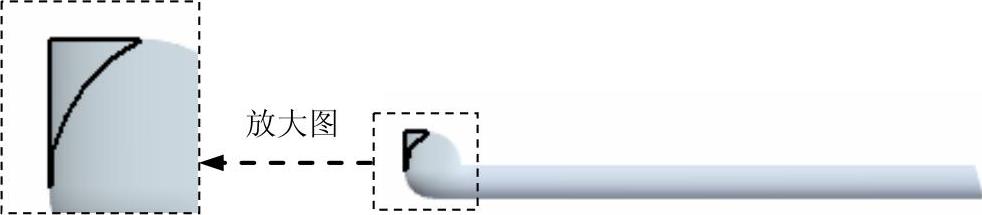

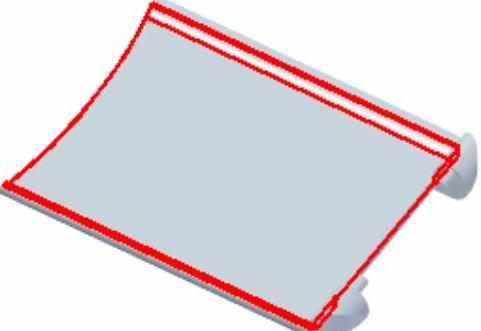

(2)定义特征的横断面草图。选取前视图(XZ)平面作为草图平面,进入草绘环境,绘制图34.8.9所示的截面草图。

(3)定义拉伸属性。在“除料”命令条中确认图示图示按钮不被按下,在图示下拉列表中输入值64,切除方向可参考图34.8.8所示。

(4)单击“除料”命令条中的图示按钮,单击图示按钮,完成除料特征2的创建。

图示

图34.8.8 除料特征2

图示

图34.8.9 截面草图

Step7.保存并关闭模型文件。
