选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标
，平面方法选择“自动判断”，单击“确定”按钮，进入草图模式。
选择【菜单】→【插入】→【曲线】→【矩形】命令，或者单击【主页】选项卡，选择【曲线】组中的【矩形】图标
，系统弹出“矩形”对话框，如图11-11所示。该对话框中的图标从左到右分别表示“按2点”“按3点”“从中心”“坐标模式”和“参数模式”，利用该对话框建立矩形。

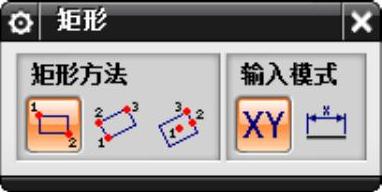

图11-11 “矩形”对话框
方法如下：
选择创建方式为按2点，单击
。

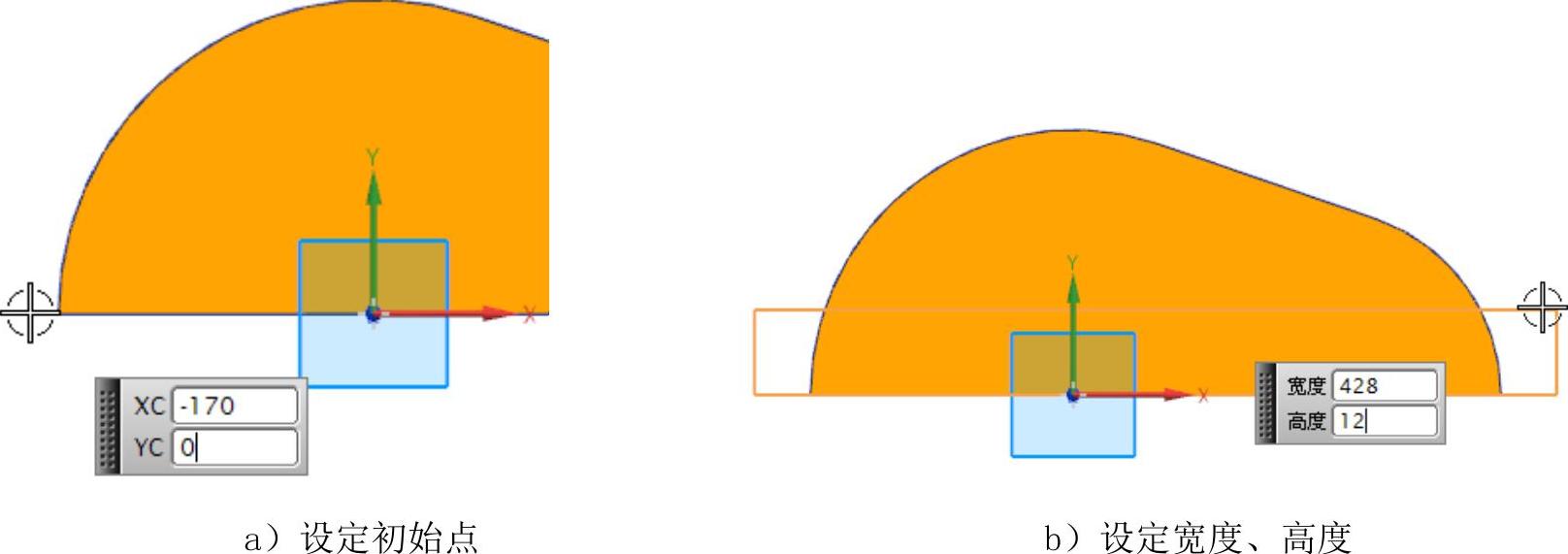

系统出现图11-12a中的文本框，在该对话框中起点坐标（-170，0），并回车。
系统出现图11-12b中的文本框，在该对话框中设定宽度、高度（428，12）吗，并回车建立圆。
按同样的方法作另一矩形。起点坐标（-86，0），宽度、高度为（312，45），结果如图11-13所示。
选择【菜单】→【任务】→【完成草图】命令，或者单击【主页】选项卡，选择【草图】组中的【完成】图标
，退出草图模式，进入建模模式。
图11-12 绘制草图

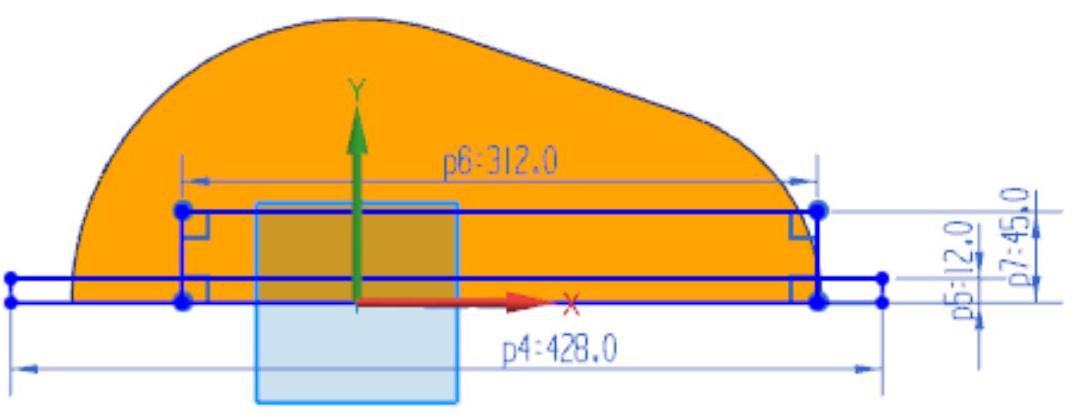

图11-13 绘制矩形
选择【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的
图标，系统弹出“拉伸”对话框。利用该对话框拉伸草图中创建的曲线，操作方法如下：
选择草图绘制第二个矩形（如图11-14所示）为拉伸曲线。(https://www.daowen.com)
在指定矢量下拉列表中选择
作为拉伸方向，并设置开始距离为51，结束距离为91，单击“确定”按钮，得到图11-15所示的实体。
按同样的方法作另一矩形的拉伸。单击【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标
。系统弹出“拉伸”对话框，如图11-16所示。利用该对话框拉伸草图中创建的曲线，操作方法如下：

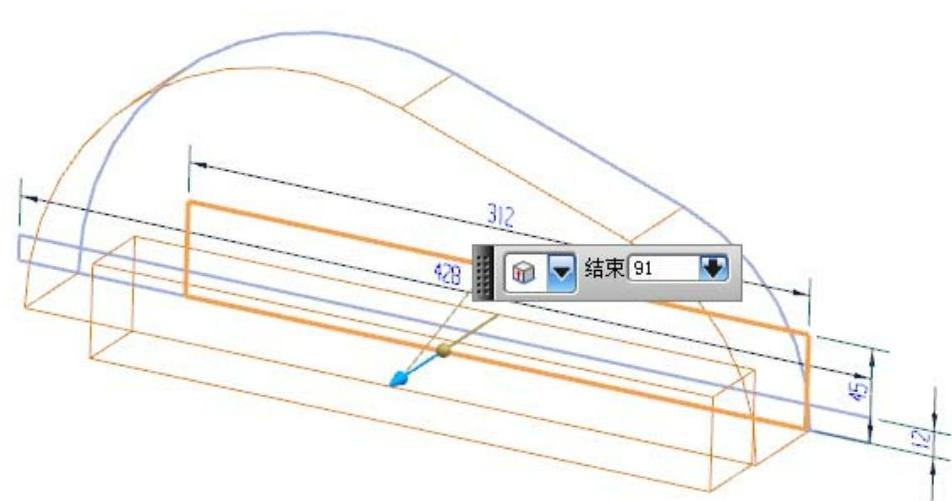

选择草图绘制的第一个矩形（如图11-17所示）为拉伸曲线。
图11-14 拉伸体外形

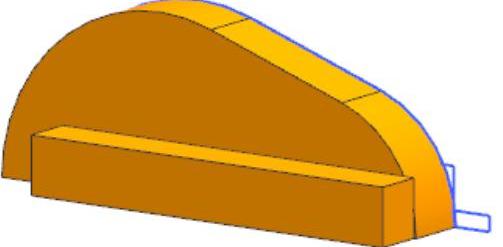

图11-15 创建实体
在指定矢量下拉列表中选择

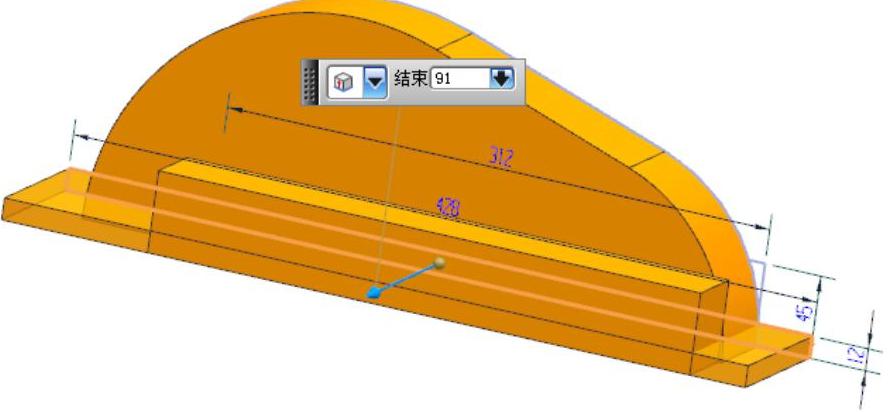

作为拉伸方向，并设置开始距离为0，结束距离为91，单击“确定”按钮，得到图11-18所示的实体。

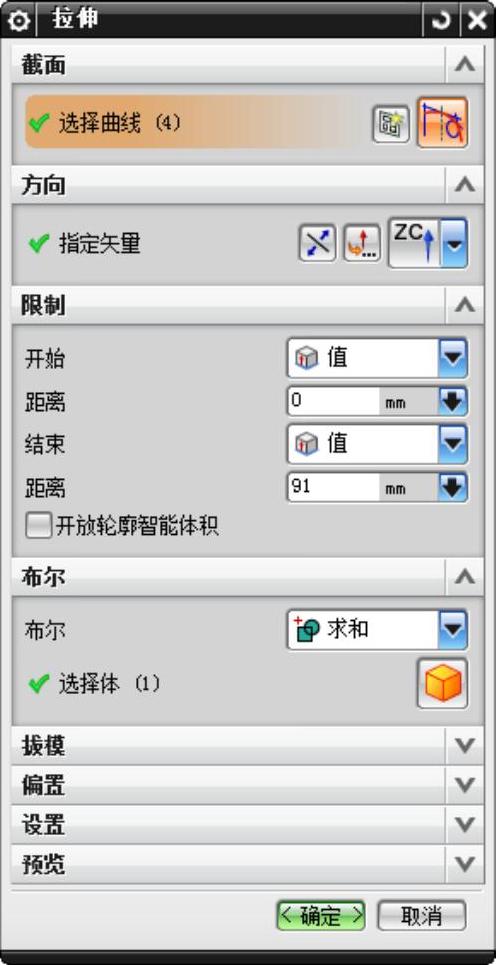

图11-16 “拉伸”对话框
图11-17 创建实体
图11-18 创建实体结果
