虽然自动标注尺寸功能强大，省时省力，但是很多设计人员在实际工作中手动标注尺寸。手动标注尺寸的一个优点就是可很好地体现设计思路，设计人员可选择在标注过程中体现重要的尺寸，以便加工人员更好地掌握设计意图。

1.线性尺寸标注

线性尺寸标注用来标注线段的长度，或标注两个图元之间的线性距离，如点和直线的距离。

（1）单击“草图”标签栏“约束”面板上的“尺寸”按钮 ，然后选择图元即可。

（2）要标注一条线段的长度，单击该线段即可。

（3）要标注平行线之间的距离，分别单击两条线即可。

（4）要标注点到点或点到线的距离，单击两个点或点与线即可。

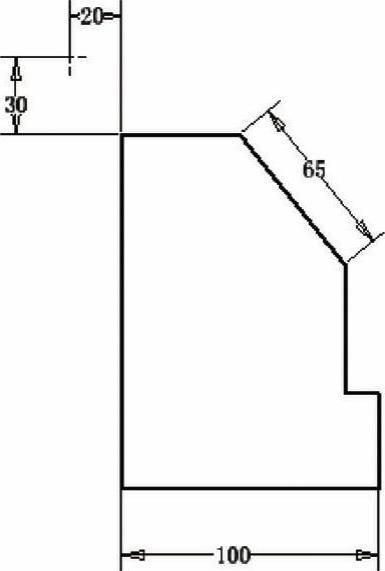

（5）移动鼠标预览标注尺寸的方向，最后单击以完成标注。图3-83显示了线性尺寸标注的几种样式。

2.圆弧尺寸标注

（1）单击“草图”标签栏“约束”面板上的“尺寸”按钮 ，然后选择要标注的圆或圆弧，这时会出现标注尺寸的预览。

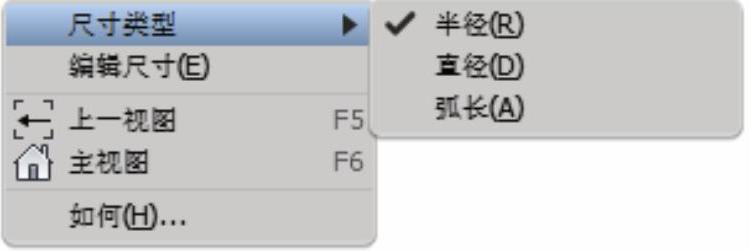

（2）如果当前选择标注半径，那么单击右键，在“打开”菜单中可看到“直径”选项，选择可标注直径，如图 3-84所示。如果当前标注的是直径，则在“打开”菜单中会出现“半径”选项，读者可根据自己的需要灵活地在二者之间切换。

（3）单击左键完成标注

(www.daowen.com)

图3-83 线性尺寸标注样式

图3-84 圆弧尺寸标注

3.角度标注

角度标注可标注相交线段形成的夹角，也可标注由不共线的3个点之间的角度，还可对圆弧形成的角进行标注，标注的时候只要选择好形成角的元素即可。

（1）如果要标注相交直线的夹角，只要依次选择这两条直线即可。

（2）如果要标注不共线的3个点之间的角度，依次选择这3个点即可。

（3）如果要标注圆弧的角度，只要依次选取圆弧的一个端点、圆心和圆弧的另外一个端点即可。

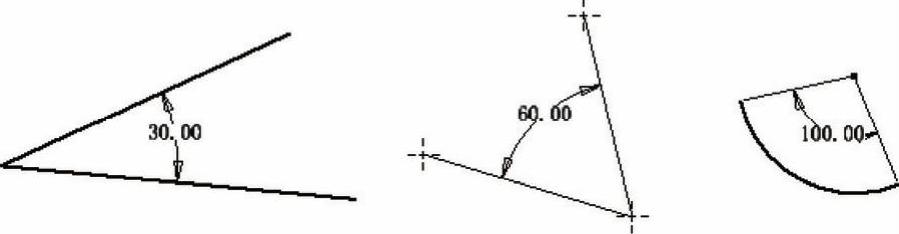

如图3-85所示是角度标注范例示意图。

图3-85 角度标注范例
