中纬ZT80MR+全站仪无棱镜测距400m

中纬ZT80系列全站仪有ZT80，ZT80+，ZT80MR，ZT80MR+，ZT80XR与ZT80XR+6种型号，其中前两种没有无棱镜测距功能，含字母MR的型号无棱镜测距测程为400 m，含字母XR的型号无棱镜测距测程为600 m，含加号“+”的型号具有蓝牙和USB端口。本章只介绍ZT80MR+的使用方法。

图5.4为中纬测量系统（武汉）有限公司生产的中纬ZT80MR+无棱镜测距中文界面全站仪，本章只介绍该仪器的常用功能与操作方法，详细请读者参阅配套教学资源包中的“\测量仪器说明书\中纬\ZT80用户手册.pdf”。

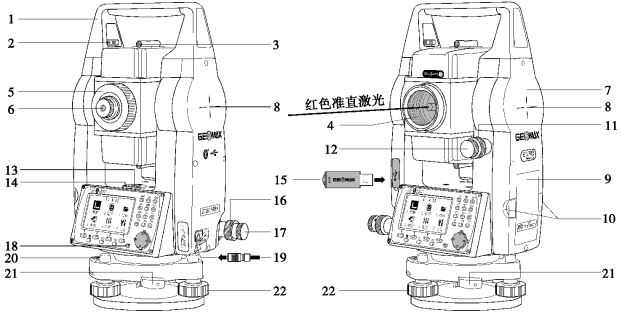

图5.4　ZT80MR+全站仪

1—手柄；2—手柄固定螺丝；3—光学粗瞄器；4—物镜；5—物镜调焦螺旋；6—目镜；7—竖盘位置；8—仪器高标志；9—电池盒ZBA400；10—电池盒按钮；11—望远镜制动螺旋；12—望远镜微动螺旋；13—照准部圆水准器；14—圆水准器校正螺丝；15—USB插口护盖（标配U盘4 GB）；16—水平制动螺旋；17—水平微动螺旋；18—电源开/关键；19—RS232通讯接口；20—基座圆水准器；21—轴套锁定钮；22—脚螺旋

ZT80MR+具有数字/字符键盘、绝对编码度盘、双轴液体补偿器、激光对中器，当仪器高为1.5 m时，激光对中器光斑直径为1.5 mm；一测回方向观测中误差为±2″，液体补偿器的补偿范围为±4′；在一般大气条件下的最大测程分别为3 km（单块棱镜）、4.5 km（3块棱镜）、400 m（无棱镜），使用棱镜为照准目标的测距误差为2 mm+2 ppm；内存可存储10 000个点的数据块，一个RS-232串行通讯口。仪器采用7.4 V容量为4 400 mAh的可充电锂离子电池ZBA400供电，一块充满电的电池可供连续测距20 h或连续测角36 h。

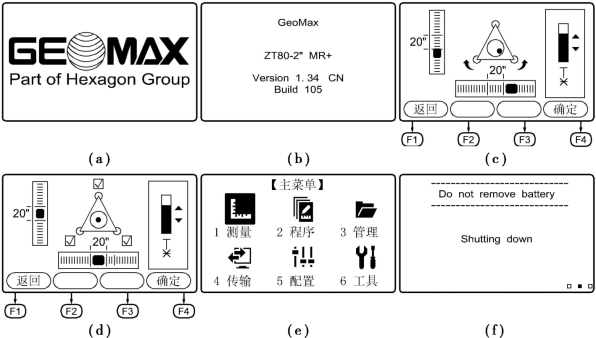

图5.5　ZT80MR+的开/关机界面

按住键2 s开机，屏幕显示如图5.5（a），（b）所示的界面后，进入图5.5（c）所示的整平对中界面，按键为增加激光对中器的激光强度，按键为减小激光对中器的激光强度；使用脚螺旋完成仪器安置后，按（返回）或（确定）键进入图5.5（e）所示的【主菜单】并自动关闭激光对中器。开机状态下，按住键2 s为关机，界面如图5.5（f）所示。

ZT80MR+的照准部只设置有圆水准器，没有管水准器，圆水准器的格值为6′/2 mm，因此精确整平仪器应使用如图5.5（c）所示的电子气泡，电子气泡的格值为20″/2 mm。仪器设置有双面板，只有当望远镜处于盘左位置，测量员位于目镜端的屏幕时，旋转脚螺旋方向与圆水准气泡移动方向的关系才符合图2.12的规定；测量员位于物镜端的屏幕时，旋转脚螺旋方向与圆水准气泡移动方向的关系与图2.12的规定正好相反。

ZT80MR+的操作系统为定制式WinCE5.0，与使用Windows操作系统的PC机一样，在仪器工作或关机过程中不应卸载电池，以免导致系统错误或数据丢失。

(https://www.daowen.com)

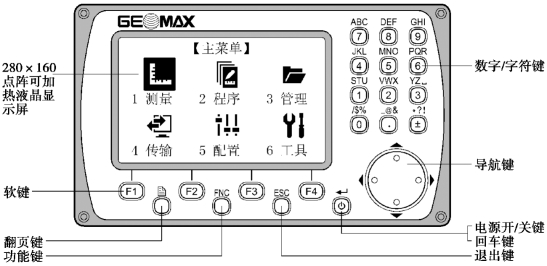

图5.6　ZT80MR+的操作面板、主菜单屏幕与键功能

图5.6为ZT80MR+的操作面板，面板由显示窗和20个键加导航键组成，各键的功能见图5.6中注释及表5.2的说明。面板的液晶显示屏具有加热功能，当环境温度≤5℃时，仪器自动打开液晶屏加热功能，以保证仪器在最低-20℃的环境温度下仍能正常工作。

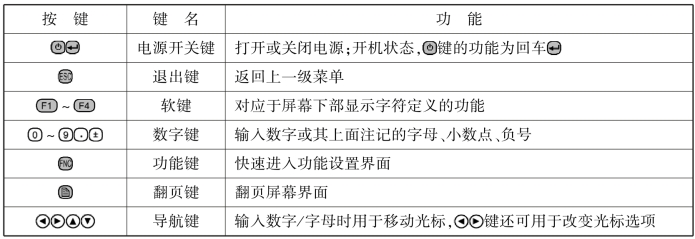

表5.2　ZT80MR+键盘功能表

在图5.6所示的【主菜单】下有6种模式，有两种选择模式的方法：按模式图标左下角的数字键～选择，或按、、、键移动光标到需要的模式图标，按键选择。

在【主菜单】、“测量”或“程序”模式的测量界面下，按键为调出图5.7（a）所示的【功能】1/3菜单，共有三页菜单，按键为向下循环翻页；可以按～键执行当前页面的命令，也可以按命令右侧圆括弧内的数字跨页快速执行命令，其中灰底色选项为被屏蔽的命令。

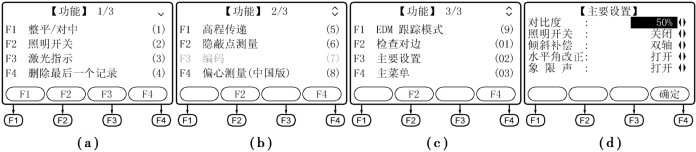

图5.7　按键调出【功能】菜单

例如，在图5.7（a）所示的【功能】1/3界面下，按或键为打开图5.5（c）所示的“整平/对中”界面；按或键为打开屏幕与望远镜十字丝分划板照明；按或键为打开望远镜准直激光；按键进入图5.7（d）所示的【主要设置】菜单，该菜单的操作方法是：按或键移动光标，按或键改变光标选项的内容，完成设置后按或（确定）键退出【功能】菜单。

ZT80MR+全站仪专用棱镜与对中杆如图5.8所示，其中微型棱镜较便于建筑放样。

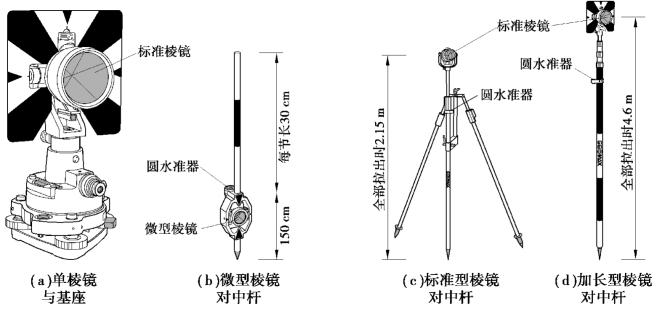

图5.8　全站仪专用棱镜、基座、微型棱镜、棱镜对中杆
