一、基本要求

视图只能反映组合体的结构和形状，而组合体的大小和各形体之间的相对位置则由所标注的尺寸来确定。

标注组合体尺寸的基本要求是正确、完整、清晰。

1）正确：尺寸标注必须符合国家标准的有关规定。

2）完整：所注的各类尺寸应齐全，既不遗漏，也不能重复。

3）清晰：尺寸的布置要整齐、清晰，便于查找和识图。

二、尺寸基准

标注尺寸的起点称为尺寸基准，简称基准。

组合体有长、宽、高三个方向（或径向、轴向两个方向）的尺寸，每个方向至少应有一个尺寸基准作为主要基准。当组合体形状复杂时，每个方向还可以有一个或几个辅助基准。

在标注组合体尺寸时，通常选取组合体的底面、重要的端面、对称面、回转体的轴线以及圆的中心线等作为尺寸基准，如图4-25b所示。

三、尺寸种类

组合体中的尺寸按其性质和作用的不同，可以分为以下三种。

1）定形尺寸。确定组合体中各形体的形状和大小的尺寸，如图4-25a所示。

2）定位尺寸。确定组合体中各形体之间相对位置的尺寸，如图4-25b所示。

定位尺寸最多有三个，若两形体在某方向上处于对称、同轴、叠加（或切割）和平齐四种位置之一时，则可省略该方向上的一个定位尺寸，如图4-25b所示的竖板和底板在长度方向对称，则省略该方向的定位尺寸；回转体的定位尺寸必须直接确定其中心的位置，如2×ϕ6孔的两个定位尺寸18和28。

3）总体尺寸。确定组合体的总长、总宽和总高的外形尺寸，如图4-25c所示。

组合体一般都要标注总体尺寸。必须指出，当组合体的一端（或两端）为回转体时，通常不以轮廓线为界标注其总体尺寸，如图4-25d中调整尺寸后，长度尺寸40和宽度尺寸24均省略不注。

四、标注的方法和步骤

标注组合体尺寸的基本方法是形体分析法。首先应运用形体分析法分析其形体，找出该组合体长、宽、高三个方向的主要基准，分别注出各基本形体的定形尺寸和各基本形体之间的定位尺寸，再标注总体尺寸并进行调整，最后校对全部尺寸。

具体步骤如图4-25所示。(www.daowen.com)

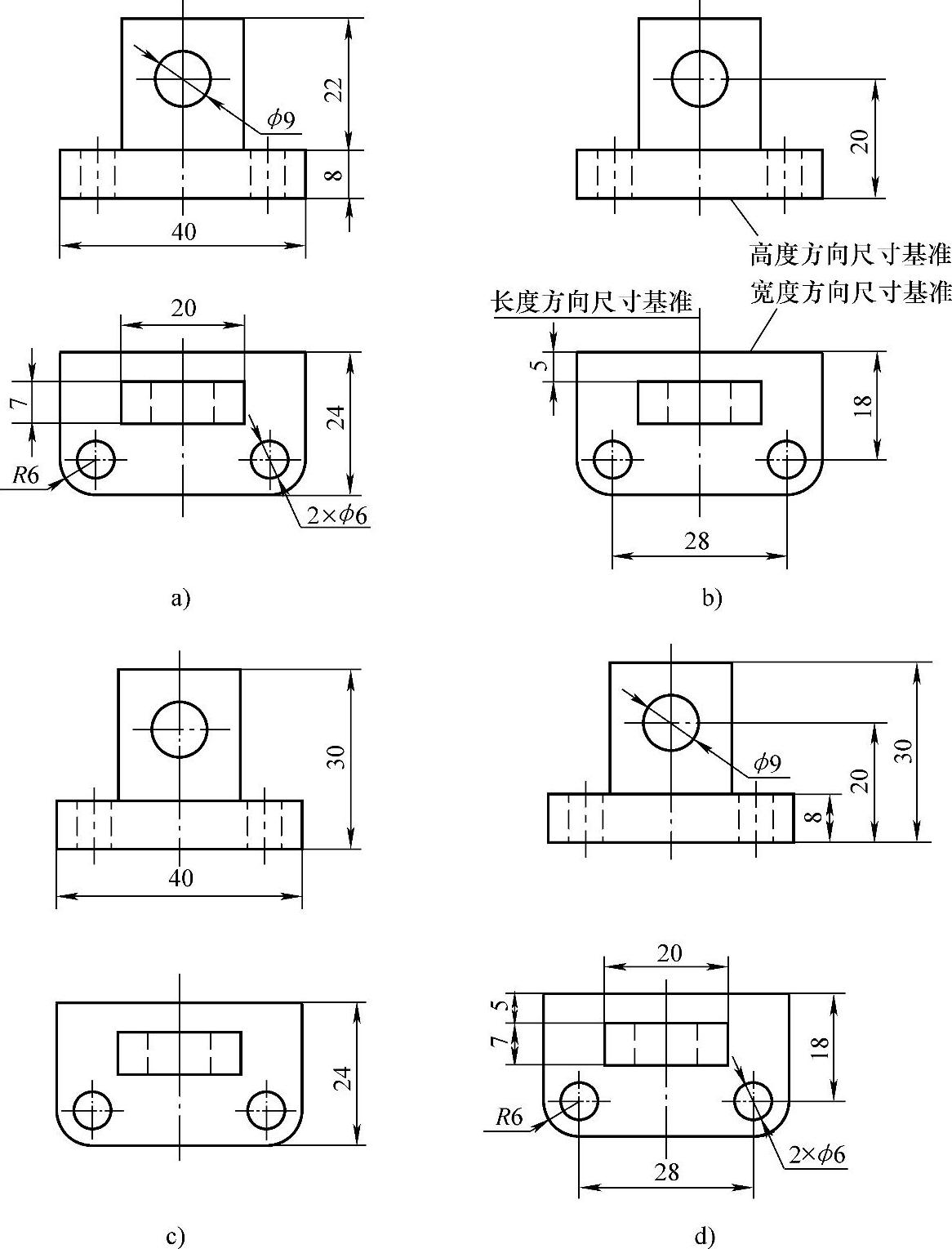

图4-25 组合体的尺寸标注

a）标注各组成部分的定形尺寸 b）确定基准，标注各形体之间的定位尺寸 c）标注总体尺寸 d）进行调整，校对全部尺寸

五、需要注意的问题

标注尺寸除了要求正确、完整外，为了便于识图，还要求所注尺寸清晰。为此，必须注意以下几点。

1）尺寸应尽量标注在视图的外面，与两个视图有关的尺寸最好布置在两个视图之间。如图4-25d中的长度尺寸20，高度尺寸8、20、30，宽度尺寸18等。

2）定形、定位尺寸尽量标注在反映形状和位置特征的视图上，如图4-25d中两个小孔的定形尺寸2×ϕ6和它们的定位尺寸28。

3）为使尺寸清楚，直径尺寸一般标注在投影为非圆的视图上，但不宜标注在虚线上。

4）同一基本形体的定形、定位尺寸应尽量集中标注，如图4-25d中竖板的定形尺寸20、7，和定位尺寸5。

5）尺寸线、尺寸界线与轮廓线尽量不要相交。同方向的并联尺寸，应使小尺寸注在里边（靠近视图），大尺寸注在外边，如图4-25d中的高度尺寸8、20、30。同方向的串联尺寸，箭头应互相对齐并排列在一条线上，如图4-25d中的尺寸5、7。

以上各点，并非标注尺寸的固定模式，在实际标注尺寸时，有时会出现不能完全兼顾的情况，应在保证尺寸标注正确、完整、清晰的基础上，根据尺寸布置的需要灵活运用规则和进行适当的调整。

六、综合练习

绘制挡块（图4-26）的三视图并标注尺寸。

绘图步骤如图4-27所示。

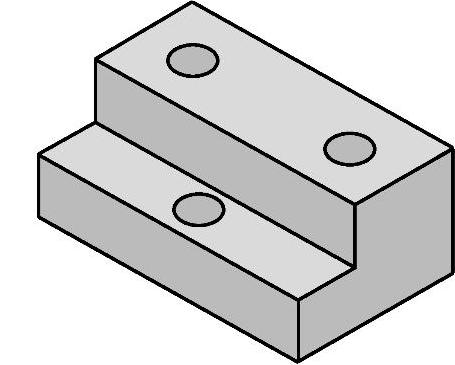

图4-26 挡块

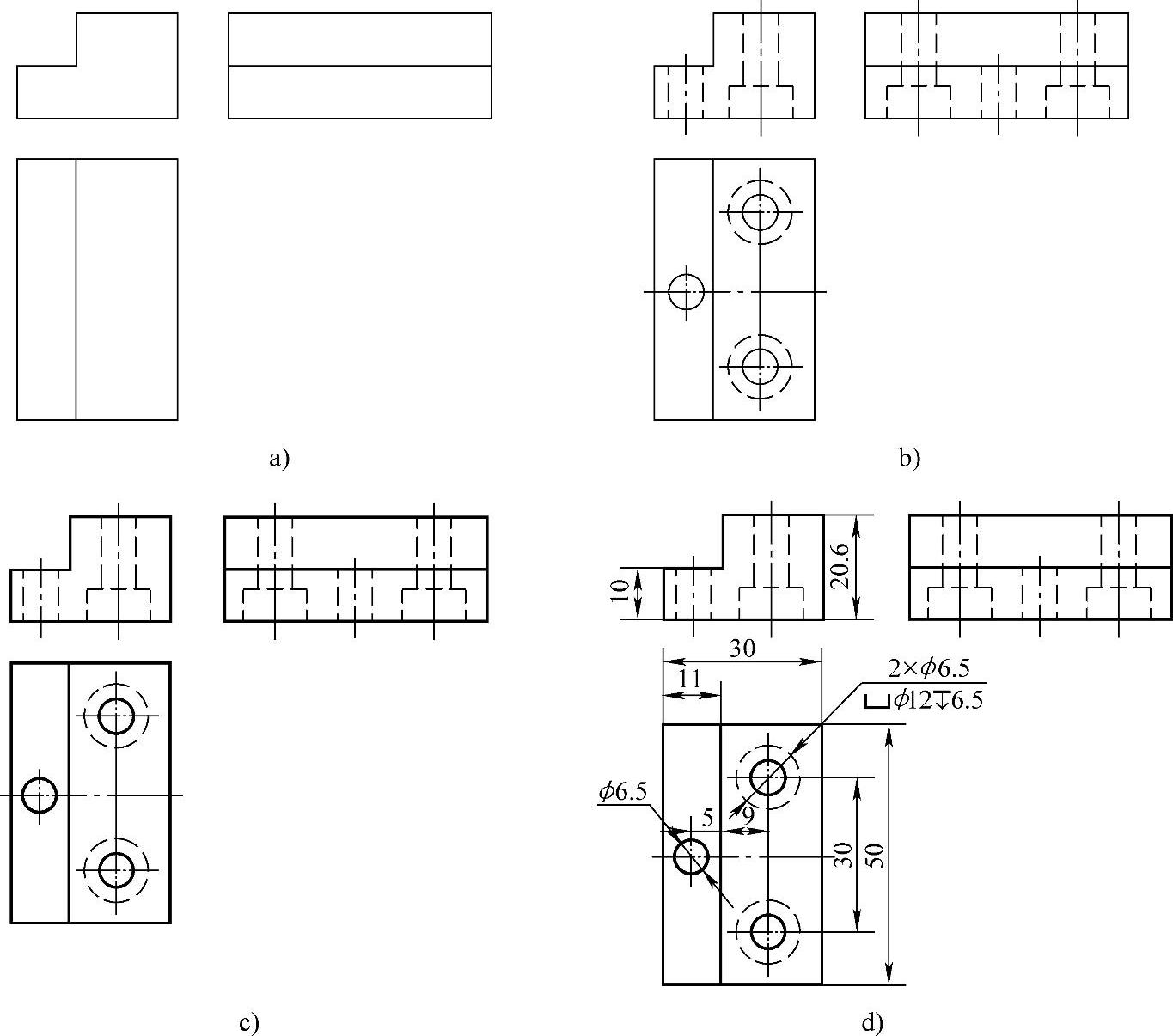

图4-27 挡块的三视图及尺寸标注

a）画长方体及切左上角的三视图 b）画所有孔的三视图 c）检查，描深，完成三视图 d）分析并标注尺寸
