1）实验目的

（1）熟悉反馈的概念，并能较熟练地判别反馈的类型及电路属何种组态。

（2）掌握常用的负反馈放大电路的性能及应用，熟练掌握其主要参数的测试方法。

（3）了解电压串联负反馈对放大电路性能的影响。

2）实验设备

（1）MDS-Ⅴ模拟电路实验系统　　　　　一台

（2）直流稳压电源（YB1732C2A）一台

（3）函数信号发生器（YB1603P）一台

（4）双踪示波器（YB4320C）一台

（5）晶体管毫伏表（YB2172/YB2173）一台

（6）指针式万用表（MF-47）一只

3）实验原理

图3.15　负反馈放大电路实验电路图

反馈的分类按极性分，可分为负反馈和正反馈。放大电路中采用负反馈，正反馈一般用于振荡电路中。反馈的分类按交直流性质分，可分为直流反馈和交流反馈。直流反馈常用于稳定直流工作点，交流反馈主要用于放大电路性能的改善。

负反馈在电子电路中有着非常广泛的应用，虽然它使放大器的放大倍数降低，但能在多方面改善放大器的动态指标，如稳定放大倍数，改变输入、输出电阻，减小非线性失真和扩展通频带等。因此，几乎所有的实用放大器都带有负反馈。

如图3.15所示为带有负反馈的两级阻容耦合放大电路，在电路中通过Rf、RPf把输出电压uo引回到输入端，加在VT1的发射极上，在发射极电阻Re11上形成反馈电压uf。根据反馈的判断方法可知，它属于电压串联负反馈。调节RPf可以改变电路的反馈系数，从而改变电路的反馈深度。

4）实验内容(www.daowen.com)

在模拟电路实验系统中选择“基本、多级、负反馈放大电路及RC振荡电路”单元，按图3.15接线（虚线暂时不连）。

（1）调整静态工作点

调节RP1、RP2，使UC1=10 V，UC2=9 V。测量并记录各级静态工作点，数据填入表3.10。

表3.10　静态工作点测量

（2）测试两级放大电路的电压放大倍数Au、输入电阻Ri与输出电阻Ro、上限频率fH与下限频率fL等主要参数，填入表3.11中。

（3）将图3.15中虚线上的电位器串入电路中，重复（2）主要参数的测试，完成表3.11。判别此电路属何种电路，并将深度负反馈估算的放大倍数与测量值比较，分析原因。

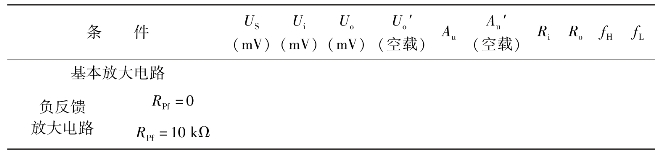

表3.11　负反馈放大电路参数测量表

实验过程中，注意观察引入负反馈及改变负反馈深度后对上述测试的参数有何影响。

5）实验报告

（1）列写测试步骤、条件与测试数据，分析数据结果。

（2）写出负反馈放大与其他形式反馈有何不同之处。

6）思考题

（1）负反馈放大电路的反馈深度决定了电路性能的改善程度，但是否越大越好？为什么？

（2）怎样把负反馈放大电路（图3.15）改接成基本放大器？

（3）如RPf和Rf接在VT1和VT2的两发射极之间，会出现什么结果？为什么？

（4）总结负反馈对放大器性能方面有哪些改善。
