如何正确拆卸电磁炉:平稳解除底座螺钉和锅底励磁线圈

1.拆卸电磁炉集成元器件的方法

拆卸电磁炉集成元器件的方法一般有以下3种:

(1)吸锡器吸锡拆卸法

使用工具为普通手动吸锡器,并且使用接地烙铁(确保接地可靠),功率在30W左右。拆卸集成元器件时,只要将加热后的烙铁头放在要拆卸的集成元器件引脚上,待焊点的焊锡熔化后迅速移开电烙铁,同时将吸锡器头贴上焊点,并按动吸锡器上面的按钮将焊锡吸入,待全部引脚的焊锡吸完后集成元器件即可拿掉。

(2)空心不锈钢针拆卸法

选用针头内径刚好套住集成元器件引脚的空心不锈钢针,拆卸时首先用电烙铁将集成元器件引脚上的焊锡熔化,并及时用针头套住引脚,然后拿开电烙铁并旋转针头,待焊锡凝固后拔出针头,使引脚与印制电路板上的焊盘脱离。重复上述步骤,待所有引脚与印制电路板脱离后,即可轻易取下集成元器件。

(3)增加焊锡熔化拆卸法

拆卸时首先给待拆卸的集成元器件引脚增加焊锡,使每列引脚的焊点连接起来。然后用电烙铁给引脚加热,每加热一列引脚就用镊子或小一字螺钉旋具撬一撬,两列引脚轮换加热,直到拆下为止。

2.焊接电磁炉集成元器件的方法

焊接电磁炉的集成元器件时,首先用酒精将拆掉集成元器件的地方清洗干净,再用细砂纸打磨新集成元器件引脚的焊接面,并涂上酒精松香液,搪上一层薄锡。然后按照引脚编号顺序将集成元器件引脚与印制电路板相应焊盘严格对齐,并用手按住不动,接着用环氧树脂将集成元器件对角的引脚粘贴固定在印制电路板上。焊接时可采用隔点焊接法进行焊接(焊接时间控制在3s之内),待全部引脚焊接好后,再用空心不锈钢针逐一轻拔引脚,检查有无虚焊现象,并用放大镜查看各引脚间有无短路。完成上述步骤,再用酒精清洗引脚即可。

3.拆装电磁炉元器件的注意事项

1)在拆修过程中应注意拆卸顺序,不可强行拆卸,以免损坏部件。

2)拆卸电线的接插端子时应注意它的连接顺序及走线位置,避免因安装不当而引起故障,因为电磁炉是一个强电磁场,在强电磁场中线路的走向和分布是相当关键的指标。

3)电磁炉拆卸底座螺钉时应放置在平整的桌面上,且不应有硬物顶住,以免损坏微晶玻璃陶瓷板。

4)安装锅底励磁线圈时应注意铜线两引出端子不允许交叉,传感器连线应绕过锅底励磁线圈的固定柱。

5)安装熔丝管时应将熔丝管座用钳子夹紧,标准为熔丝管不能转动。接插电源线端子时应将端子用钳子夹紧,标准为拎一根端子线可提起整机而端子不脱。

6)安装温度传感器要十分小心,导热硅脂一定要良好地分布在传感器与微晶玻璃陶瓷板之间,保证导热良好,并且用手不会旋出。

7)安装风扇后用手推扇叶应能转动数圈,且无刮碰的声音。

8)安装操作面板时螺钉不能过紧,同时,应使各按钮操作灵活。

4.电磁炉的具体拆卸方法

1.分离电磁炉上、下盖

1)把电磁炉倒置于工作台上,用螺钉旋具卸下上盖的固定螺钉,如图3-9所示。


图3-9 用螺钉旋具卸下上盖的固定螺钉

2)撕下保修标签(由于撕下该标签后,保修失效,因此要在电磁炉超过保修期后才能撕下),如图3-10所示。

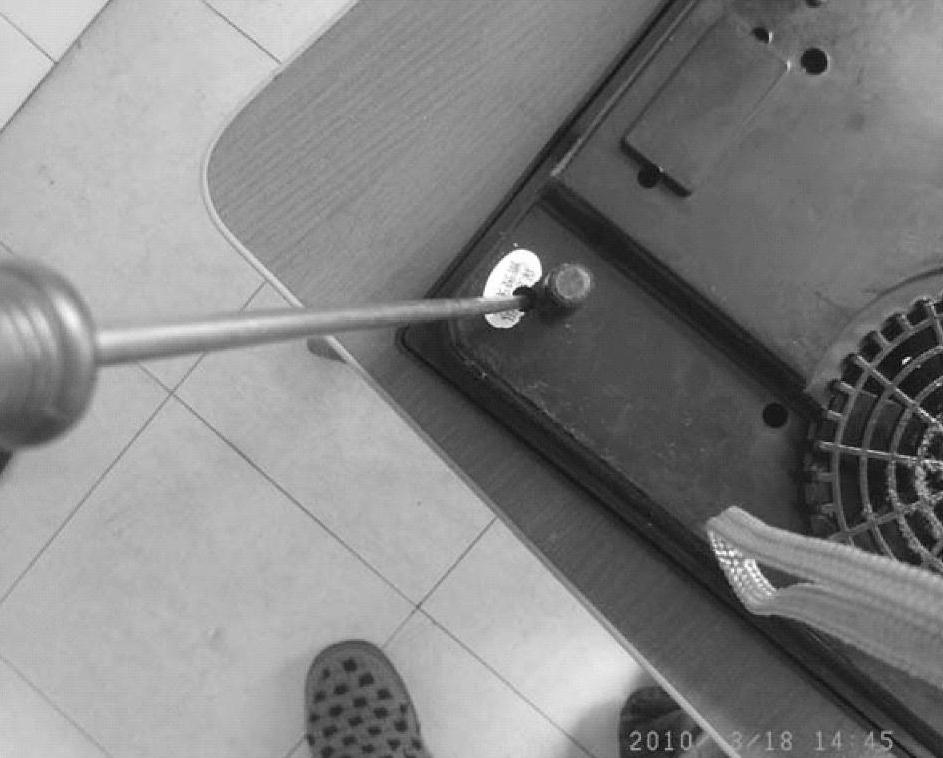

3)用螺钉旋具取出保修标签下的固定螺钉,如图3-11所示。

4)将全部螺钉旋出后,取下电磁炉上盖,如图3-12所示。

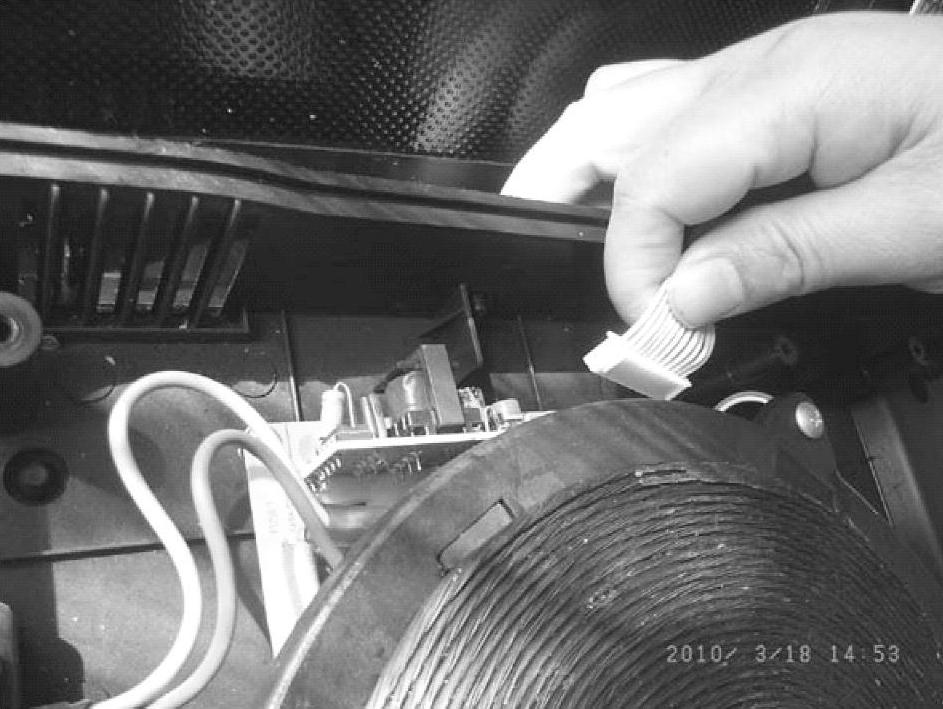

5)拔出上盖面板与主板之间的扁平连线,如图3-13、图3-14所示。

6)拔出上盖面板与主板之间的扁平连线后,即可将电磁炉上、下盖分离,如图3-15所示。


图3-10 撕下保修标签


图3-11 拆下保修标签下的固定螺钉


图3-12 取下电磁炉上盖


图3-13 拔出上盖面板与主板之间的扁平连线(一)


图3-14 拔出上盖面板与主板之间的扁平连线(二)


图3-15 将电磁炉上、下盖分离

2.拆卸电磁炉的锅底励磁线圈

1)将电磁炉的上、下盖分离。

2)将电磁炉正放于工作台上,用螺钉旋具卸下锅底励磁线圈的固定螺钉,如图3-16所示。


图3-16 卸下锅底励磁线圈的固定螺钉

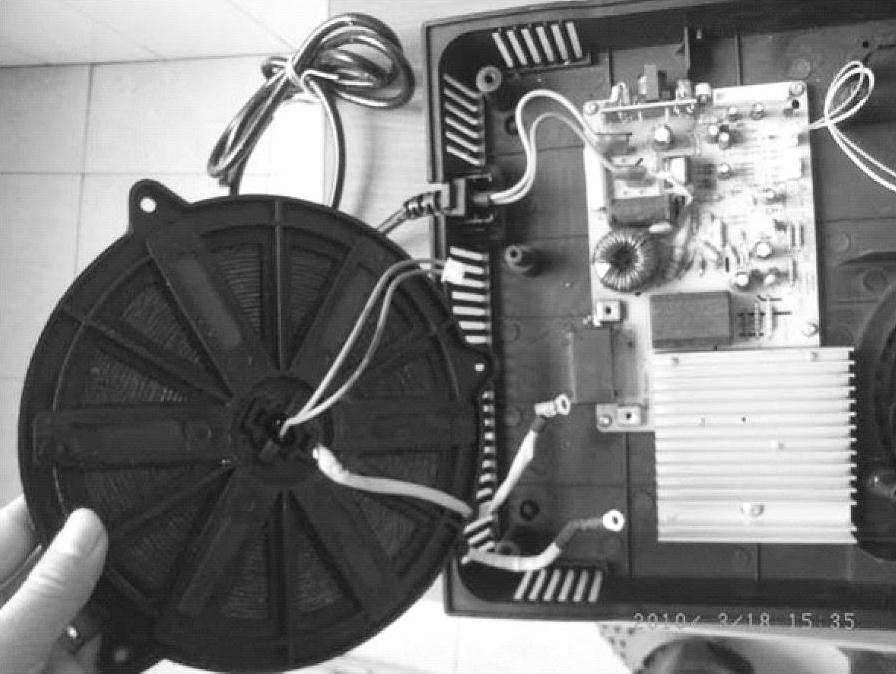

3)取下所有的固定螺钉后,向上掀开锅底励磁线圈,如图3-17所示。


图3-17 掀开锅底励磁线圈

4)拔下锅底励磁线圈的感温装置引线插头,如图3-18所示。

5)拆下锅底励磁线圈的引线接线柱固定螺钉,如图3-19所示。

6)拆下锅底励磁线圈,如图3-20所示。

3.拆卸电磁炉的散热风扇

1)将电磁炉的上、下盖分离。

2)拔出散热风扇电动机与印制电路板连接线插头,如图3-21、图3-22所示。

3)拆下散热风扇的固定螺钉,如图3-23所示。

4)向上掀开散热风扇,如图3-24所示。

5)取下散热风扇,如图3-25所示。


图3-18 拔下锅底励磁线圈的感温装置引线插头


图3-19 拆下锅底励磁线圈的引线接线柱固定螺钉


图3-20 拆下锅底励磁线圈


图3-21 拆下散热风扇电动机与印制电路板连接线插头(一)(www.daowen.com)


图3-22 拆下散热风扇电动机与印制电路板连接线插头(二)


图3-23 拆下散热风扇的固定螺钉


图3-24 向上掀开散热风扇


图3-25 取下散热风扇

4.拆卸电磁炉的电路板和散热器

1)将电磁炉的上、下盖分离。

2)拆下电磁炉的锅底励磁线圈。

3)拔下散热风扇电动机与印制电路板连接引线插头。

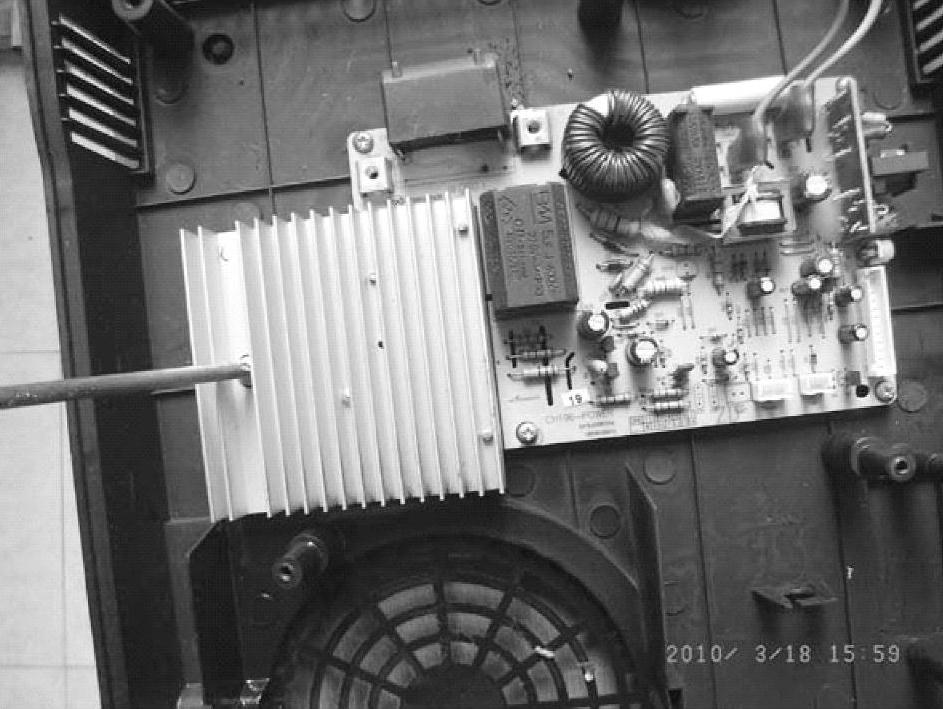

4)拆下散热器的固定螺钉,如图3-26所示。

5)拆下电路板的固定螺钉,如图3-27所示。

6)从卡座中拔出电源线,如图3-28所示。

7)取下主板,如图3-29所示。

8)翻转电路板,如图3-30所示。

9)拆下散热器的固定螺钉,如图3-31所示。

10)拆下IGBT、整流桥的固定螺钉,如图3-32所示。

11)翻转电路板,如图3-33所示。

12)卸下散热片,即可看见整流桥与IGBT,如图3-34所示。


图3-26 卸下散热器的固定螺钉


图3-27 拆下电路板的固定螺钉


图3-28 从卡座中拔出电源线


图3-29 取下主板


图3-30 翻转电路板

5.拆卸电磁炉功率管

拆卸电磁炉功率管时最好使用吸锡器除净锡粒,并且佩戴静电带和使用接地烙铁(确保接地可靠),若无以上工具,焊接时断开电烙铁电源,利用余热迅速焊上元器件。拆卸完功率管以后,对焊盘进行清洁,把多余的焊锡去掉,露出焊盘,把功率管插进相应位置后,用30W以内的电烙铁对应引脚和相应焊盘进行焊接。注意焊接时,最好一次性焊接好,避免电烙铁在某一引脚上停留时间太长,以免热量传到元器件内部导致元器件内部电路损坏。

6.拆卸电磁炉的面板印制电路板

1)将电磁炉的上、下盖分离。

2)拆下面板印制电路板的固定螺钉,如图3-35所示。


图3-31 拆下散热器的固定螺钉


图3-32 拆下IGBT、整流桥的固定螺钉

3)取下面板印制电路板,如图3-36、图3-37所示。

7.拆卸电磁炉的电源变压器

电磁炉的电源变压器按安装方式的不同,可分为电路板整体安装式和独立固定式两种。

(1)拆卸电路板整体安装式电源变压器

对于电路板整体安装式电源变压器,可采用专用吸、焊两用电烙铁(功率一般为35W)进行拆卸,具体操作方法是,首先插上电烙铁电源,使烙铁头加热到一定程度。翻转电路板,将烙铁头放在电源变压器的引脚焊点上(见图3-38),待焊点熔化后被吸入吸锡器内。全部引脚的焊锡吸完后,再用小刀轻轻托起电源变压器,将其卸下。


图3-33 翻转电路板


图3-34 IGBT、整流桥

(2)拆卸独立固定式电源变压器

拔出电源变压器与功率板的连线插头,如图3-39所示。

拧下固定电源变压器的固定螺钉,拆下电源变压器,如图3-40所示。


图3-35 拆下面板印制电路板的固定螺钉


图3-36 取下面板印制电路板(一)


图3-37 取下面板印制电路板(二)


图3-38 电源变压器的引脚焊点


图3-39 拆下电源变压器与印制电路板连线插头


图3-40 拆下电源变压器固定螺钉
