Multism的界面概述

打开Multisim 后，基本界面如图9-3所示，主要包括菜单栏、标准工具栏、视图工具栏、主工具栏、仿真开关、元件工具栏、仪器工具栏、设计工具栏、电路工作窗、电子表格视窗。下面对其进行详细说明。

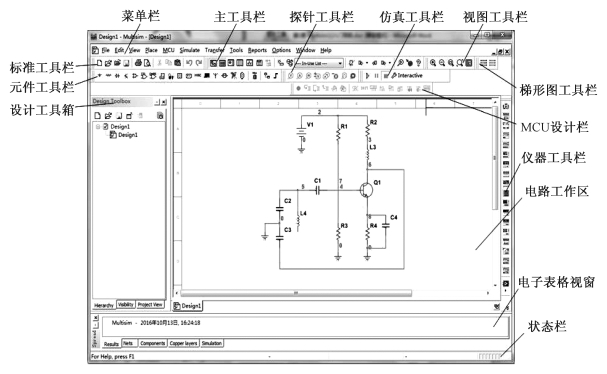

图9-3　Multisim 基本界面

（1）菜单栏

菜单栏中分类集中了软件的所有功能命令。Multisim14.0的菜单栏包含12个菜单项，它们分别为文件（File）菜单、编辑（Edit）菜单、视图（View）菜单、放置（Place）菜单、MCU 菜单、仿真（Simulate）菜单、文件输出（Transfer）菜单、工具（Tools）菜单、报告（Reports）菜单、选项（Options）菜单、窗口（Window）菜单和帮助（Help）菜单。以上每个菜单下都有一系列功能命令，用户可以根据需要在相应的菜单下寻找功能命令。

（2）标准工具栏

标准工具栏如图9-4所示，提供常用的文件操作功能，按钮从左到右的功能分别为：新建文件、打开文件、打开设计实例、文件保存、打印电路、打印预览、剪切、复制、粘贴、撤销和恢复。

图9-4　Multisim 标准工具栏

（3）视图工具栏

视图工具栏如图9-5所示，按钮从左到右的功能分别为：放大、缩小、缩放区域、缩放页面和全屏显示。

图9-5　Multisim 视图工具栏

（4）主工具栏

主工具栏如图9-6所示，它集中了Multisim 的核心操作，使电路设计更加方便。该工具栏中的按钮从左到右分别为：显示或隐藏设计工具栏；显示或隐藏电子表格视窗；显示或隐藏SPICE 网表查看器；打开试验电路板查看器；图形和仿真列表；对仿真结果进行后处理；打开母电路图；打开新建元器件向导；打开数据库管理窗口；正在使用元器件列表；ERC 电路规则检测；将Multisim 原理图文件的变化标注到存在的Ultiboard14.0 文件中；将Ultiboard电路的改变反标到Multisim 电路文件中；将Multisim 电路的注释标到Ultiboard电路文件中；查找范例；打开Education 网站；打开Multisim 帮助文件。

图9-6　Multisim 主工具栏

（5）仿真开关工具栏

用于控制仿真过程的开关有4个，如图9-7所示。依次为仿真启动、暂停、停止开关和交互式仿真分析选择。(https://www.daowen.com)

图9-7　Multisim 仿真开关工具栏

（6）元件工具栏

Multisim 的元件工具栏包括20种元件分类库，如图9-8所示，每个元件库放置同一类型的元件，此外元件工具栏还包括放置层次电路和总线的命令。元件工具栏从左到右的模块分别为：电源库、基本元件库、二极管库、晶体管库、模拟器件库、器件库、CMOS元件库、其他数字元件库、混合元件库、显示元件库、功率元件库、其他元件库、高级外设元件库、RF 射频元件库、机电类元件库、NI元件库、连接器元件库、微处理器模块、层次化模块和总线模块，其中层次化模块是将已有的电路作为一个子模块加到当前电路中。各元件库又有不同的分类，我们将在9.2节详细介绍。

图9-8　Multisim 元件工具栏

（7）仪器工具栏

仪器工具栏包含各种对电路工作状态进行测试的仪器仪表及探针，如图9-9所示。仪器工具栏从左到右分别为：数字万用表、函数信号发生器、瓦特表、双通道示波器、四通道示波器、波特图仪、频率计、字信号发生器、逻辑转换仪、逻辑分析仪、伏安特性分析仪、失真分析仪、频谱分析仪、网络分析仪、安捷伦函数发生器、安捷伦万用表、安捷伦示波器、泰克示波器、LabVIEW 虚拟仪器和电流探针。各仪器仪表的功能将在9.2节详细介绍。

图9-9　Multisim 仪器工具栏

（8）设计工具箱

设计工具箱用来管理原理图的不同组成元素。设计工具箱由三个不同的标签页组成，它们分别为层次化（Hierarchy）页、可视化（Visibility）页和工程视图（ProjectView）页。

（9）电路工作区

在电路工作区可进行电路图的编辑绘制、仿真分析及波形数据显示等操作，如果需要，还可在电路工作区内添加说明文字及标题框等。

（10）电子表格视窗

在电子表格视窗中可方便查看和修改设计参数，如元件详细参数、设计约束和总体属性等。电子表格视窗包括5个页面：Results页、Nets页、Components页、CopperLayers页和Simulation页。

（11）状态栏

状态栏用于显示有关当前操作以及鼠标所指条目的相关信息。
