（一）口诀

设置空间加热带，通电驱湿效果快。

绝缘对地和绕组，最小数值五兆欧。

电阻数值要算计，电压平方除功率。

（二）说明

为了避免绕组受潮影响正常工作，有些在特殊环境下使用的电动机，在绕组端部装置一条空间加热带，如图5-37所示（放置位置见图5-34）。其两条引出线连接在电动机的接线盒中。该加热带用交流工频220V或380V供电。确认其是否正常的方法是测量它的绝缘电阻和直流电阻。

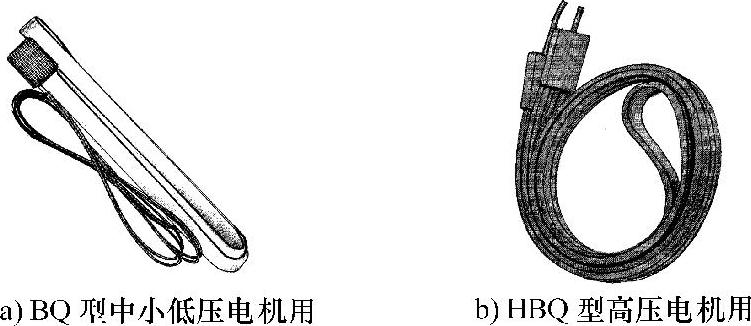

图5-37 电机绕组用防潮加热带

1.测量绝缘电阻

测量空间加热带对机壳以及定子绕组之间的绝缘电阻，使用500V规格的兆欧表。测量时两条引出线应连接在一起接仪表的一条端子线，如图5-38a所示。测量值应不小于5MΩ（本口诀“绝缘对地和绕组，最小数值五兆欧”）。(www.daowen.com)

2.测量直流电阻

测量空间加热带直流电阻的接线如图5-38b所示。其正常阻值R（Ω）与其额定功率P（W）和额定电压U（V）有关（口诀“电阻数值要算计，电压平方除功率”），应符合下式计算所得到的数值，容差一般规定为±10%：

例如，额定功率P=45W，额定电压U=220V，则其电阻值R的标称值应为

考虑到±10%的容差，应在[1075.6×（0.9～1.1）]Ω=968～1183Ω之间。

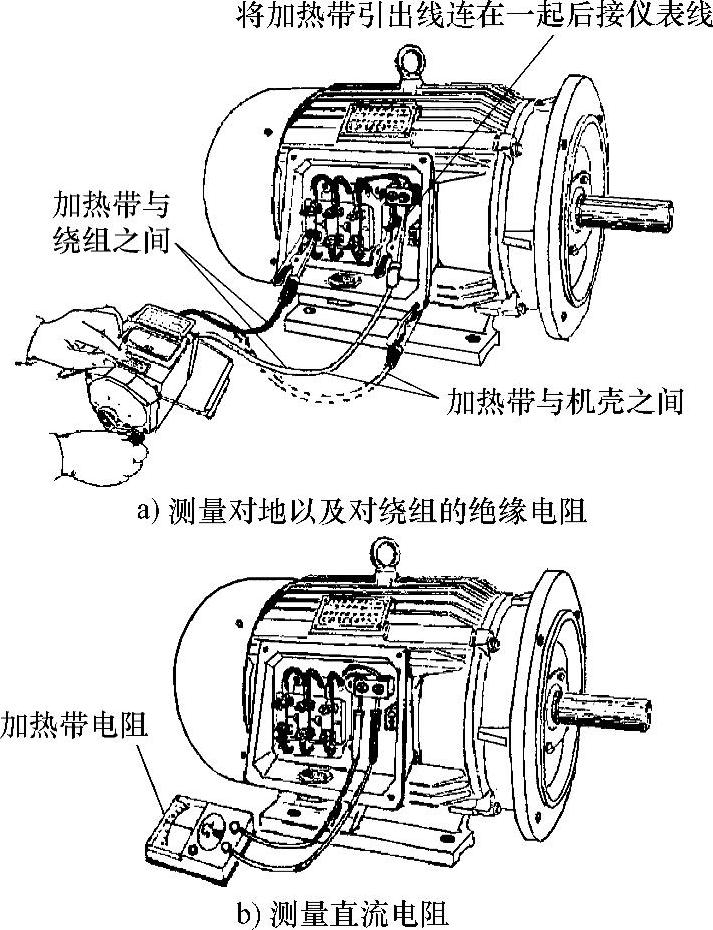

图5-38 测量热空间加热带在常温下的绝缘电阻和直流电阻
