如何调用其他标准件？

（1）限位钉的设计

可在模板的4角各放置一个，即X和Y方向均为2个限位钉。

在菜单栏中选择“HB_MOULD M6.6”→“模具标准件”→“垃圾（限位）钉”，单击，限位钉类型选择，放置点捕捉复位杆的底面圆心，限位钉的放置方式选择，限位钉的坐标为（128，217），单击按钮，再单击按钮，单击，完成限位钉的设计，如图3-66所示。

注意：在推杆底板和模具底板之间按模架大小或高度加设限位钉作为支撑，作用是减少推杆底板和模具底板的接触面积，防止因掉入垃圾或模板变形导致推杆复位不良，限位钉也叫限位钉、止动垫。限位钉的位置在复位杆的同一轴心线处，需要有一定的数量防止推板变形。

（2）支撑柱设计

在菜单栏中选择“HB_MOULD M6.6”→“模具标准件”→“撑头”，输入撑头的直径为φ60mm，撑头螺栓M14，单击按钮，弹出撑头放置点对话框，输入放置点的坐标为（0，150，0），单击按钮，弹出撑头参数对话框，单击按钮，再单击按钮，选择，选择，结果如图3-66所示。

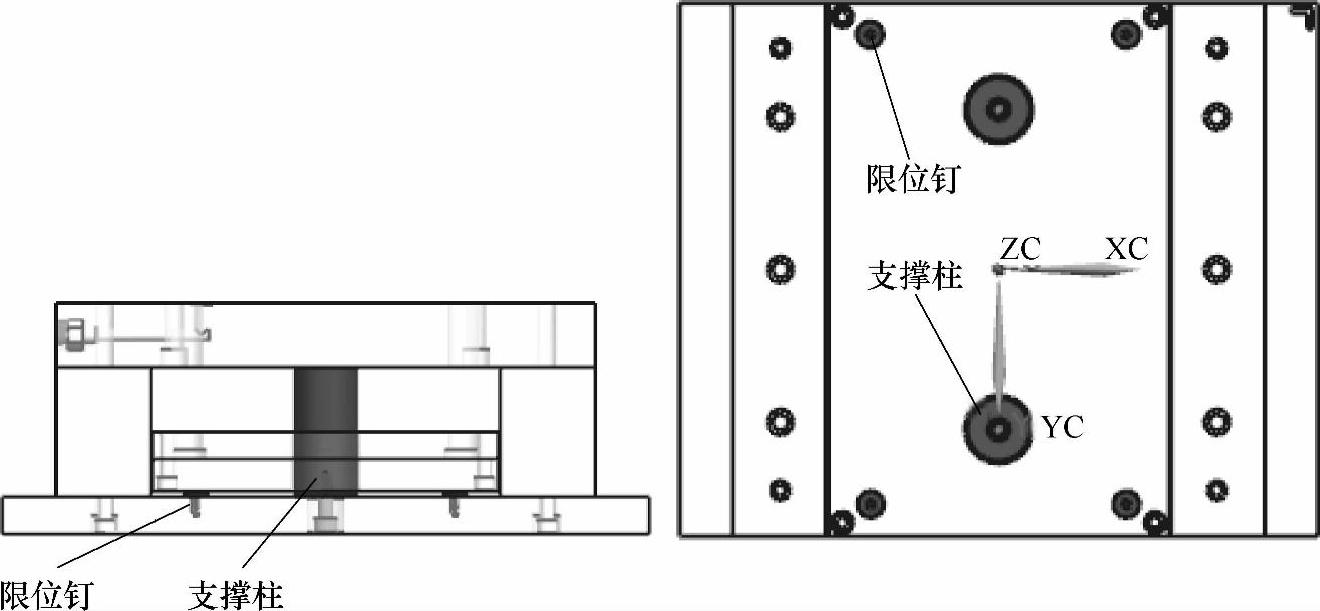

图3-66 限位钉和支撑柱设计

（3）根据模架大小，可设计两个定位块(https://www.daowen.com)

在菜单栏中选择“HB_MOULD M6.6”→“模具标准件”→“定位块”，选择，定位块的方向选择。根据命令行提示，选择定位块的放置点（可任选一点，后面再进行修改），修改定位块的中心点坐标为（210，0），单击按钮，再单击按钮，选择，选择，完成定位块的设计，如图3-67所示。

（4）调用吊环

在菜单栏中选择“HB_MOULD M6.6”→“模具标准件”→“吊环”，选择，吊环方向选择，根据命令行的提示，选择吊环放置点，依次捕捉+Y方向的2个吊环孔，单击按钮。同样，完成-Y方向的2个吊环的调用，如图3-68所示。

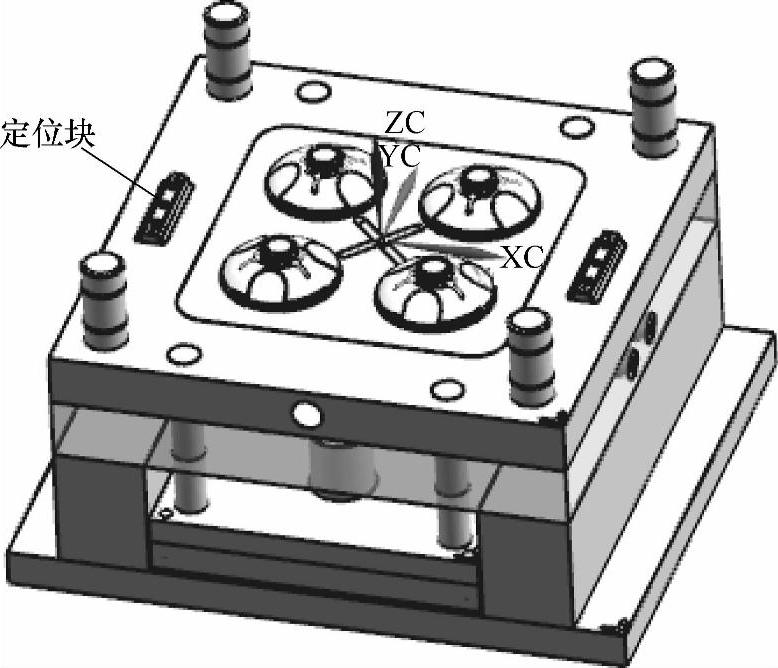

图3-67 定位块设计

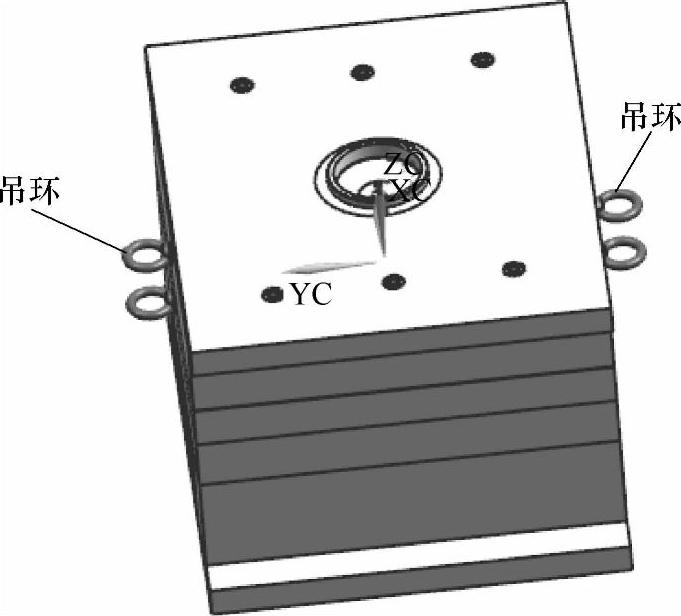

图3-68 吊环
