1.常数的表示格式

在PLC编程指令中经常要用到常数，STEP7表示常数的格式有下面几种：

（1）二进制格式：2#数据

其中2表示二进制，#号为分隔符。二进制格式可以表示8位、16位或32位数据。如2#10110101、2#1100111001001111等。

（2）十六进制格式：16#数据

其中16表示十六进制，#号为分隔符。十六进制格式可以表示8位、16位或32位数据。如16#4E、16#5A4F、16#123456等。

（3）十进制格式：±整数.小数

其中“+”表示正数，“-”表示负数。十进制格式可以表示8位、16位或32位数据。如+123、-5168、456.123等。

（4）ASCII码格式：‘字符’

单引号内为需要表示的字符的ASCII码，每个ASCII码字符占用一个字节，即8位的存储空间。如‘T’、‘E’、‘TEXT’、‘Show result’等。

2.数据类型

用户在编写程序时，变量的格式必须与指令的数据类型相匹配。STEP7的基本数据类型主要有布尔型（BOOL）、整数型（INT）、实数型（REAL）和BCD码。

（1）布尔型

布尔型数据为无符号数，只表示存储器中各位的状态是0（FALSE）还是1（TURE）。其长度可以是一位（Bit）、一个字节（Byte，8位）、一个字（Word，16位）或一个双字（Double Word，32位）。布尔型常数用二进制或十六进制格式赋值，如2#01010101、16#2B3C等。需注意的是，一位布尔型数据类型不能直接赋常数。

（2）整数型（INT）

整数型数据为有符号数，在存储器中用二进制补码表示，最高位为符号位，0表示正数、1表示负数，其余各位为数值位。将负数的补码按位取反后加1即得到其绝对值。

整数型数据分为16位整数INT和32位双整数DINT两种。(www.daowen.com)

16位整数INT表示的数据范围：-32768～+32767。

32位双整数DINT表示的数据范围：-2147483648～2147483647。

整数型常数用十进制格式的整数部分（不带小数点）赋值，如572、-321987等。

（3）实数型（REAL）

实数型数据为有符号的浮点数，占用32位，最高位为符号位，0表示正数、1表示负数。

实数的特点是利用有限的32位可以表示一个很大的数，也可以表示一个很小的数。

实数的表示的数据范围：正数为1.175495×10^-38～3.402823×10⁺³⁸，负数为-1.175495×10^-38～-3.402823×10⁺³⁸。

实数型常数只能用十进制格式赋值，如123.45、78.0等。

（4）BCD码

BCD码为用四位二进制数表示的有符号的十进制数。最左侧一组四位数表示符号，最高位为0表示正数、为1表示负数，其余各位为数值位。BCD码分为16位和32位两种。

16位BCD码表示的数据范围：-999～+999。

32位BCD码表示的数据范围：-9999999～+9999999。

BCD码用十六进制格式赋值，如16#0123表示十进制数的+123，16#8123表示十进制数的-123。

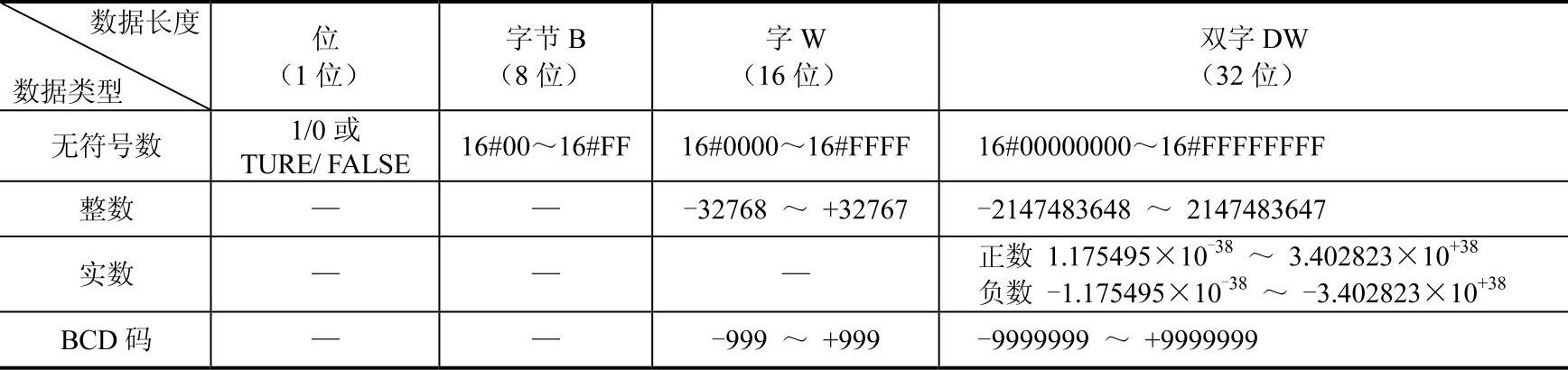

表5-2给出了常用的数据类型及不同字长可以表示的数据范围。

表5-2 数据类型、长度及范围
