视点预置方法及讲解

要绘制三维图形，首先需要建立三维坐标系。为了方便绘图，用户需能从不同的位置观察图形，即需设置不同的视点。视点用来表示观察三维模型的方向，使用视点功能，用户可以很方便地从任意方向观察在AutoCAD 2014中创建的三维模型。

1.用VPOINT命令设置视点

“VPOINT”命令用来设置窗口的三维直观视图的观察方向，使用“视点”命令设置视点是相对于WCS坐标系而言的。创建视点的方法主要有以下几种。

●菜单栏：选择“视图”|“三维视图”|“视点”菜单命令。

●命令行：在命令行中输入“VPOINT”命令。

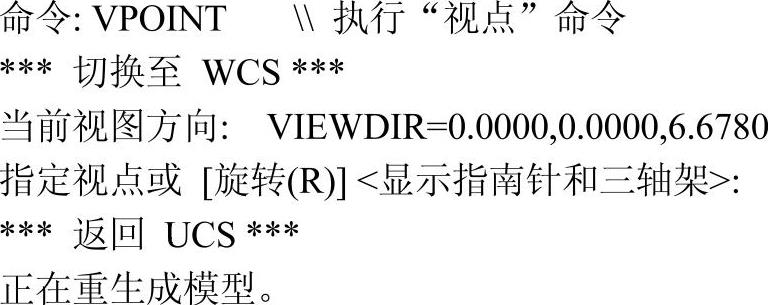

执行上述任意一种操作后，命令提示如下。

选项讲解

“视点”命令行选项

知识要点

●指定视点：表示使用输入的X、Y和Z坐标，创建定义观察视图的方向的矢量。定义的视图就像是观察者在该点向原点（0，0，0）方向观察。

●旋转（R）：用于指定视点与原点的连线在XY平面的投影与X轴正向的夹角，以及视点与原点的连线与XY平面的夹角。

●显示指南针和三轴架：如果不输入任何坐标值而直接按〈Enter〉键，系统将出现坐标球和三轴架，如图7-11所示。坐标球位于屏幕右上角，是一个二维显示的球体。在坐标球上显示有一个小十字光标，可以使用定点设备移动这个十字光标到球体的任意位置上。当移动光标时，三轴架将根据坐标球指示的观察方向进行旋转。

2.利用“视点预设”对话框设置视点

利用“视点预设”对话框设置视点，可选择相对于WCS或UCS的坐标系，其原理与“设置”命令的“旋转”选项的原理相同。视点预置方法主要有以下几种。

●菜单栏：选择“视图”|“三维视图”|“视点预设”菜单命令。

●命令行：在命令行中输入“DDVPOINT”。

执行上述任意一种操作后，可打开“视点预设”对话框，如图7-12所示。

图7-11 坐标球和三轴架

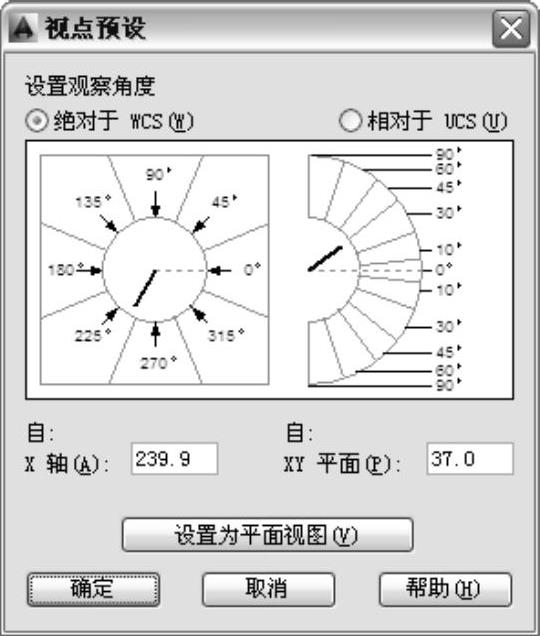

图7-12 “视点预设”对话框

选项讲解

“视点预设”对话框

知识要点

●绝对于WCS：表示绝对于WCS设置查看方向。

●相对于UCS：表示相对于当前UCS设置查看方向。

●自X轴：设置视点和相应坐标系原点连线在XY平面内与X轴的夹角。

●自XY平面：设置视点和相应坐标系原点连线与XY平面的夹角。

●设置为平面视图：设置查看角度以及相对于选定坐标系显示的平面视图（XY平面）。

●样例窗口：显示“自X轴”文本框与“设置为平面视图”按钮的设置效果。

3.设置特殊视点

在进行三维绘图时，经常要用到一些特殊的视点（俯视、仰视），若使用“视点”命令进行相应坐标值的输入来查看这些视点很烦琐。AutoCAD把10种常用的特殊视点专门罗列出来，用户可以在使用时对这些视点进行快速设置。

设置特殊视点，有以下几种方法。(https://www.daowen.com)

（1）利用“视图”工具栏快速设置视点执行“工具”|“工具栏”|“AutoCAD”|“视图”命令，打开“视图”工具栏，如图7-13所示。

图7-13 “视图”工具栏

选项讲解

“视图”工具栏

知识要点

●俯视：从上往下观察视图。

●仰视：从下往上观察视图。

●左视：从左往右观察视图。

●右视：从右往左观察视图。

●前视：从前往后观察视图。

●后视：从后往前观察视图。

●西南等轴测：遵循“上北下南，左西右东”的原则，从西南方向以等轴测方式观察视图。

●东南等轴测：从东南方向以等轴测方式观察视图。

●东北等轴测：从东北方向以等轴测方式观察视图。

●西北等轴测：从西北方向以等轴测方式观察视图。

（2）利用“三维导航”工具栏快速设置视点在工具栏非标题栏处单击鼠标右键，在弹出来的快捷菜单中选择“三维导航”选项，打开“三维导航”工具栏。在“三维导航”工具栏最右侧的下拉列表框中可选择10种特殊视点，如图7-14所示。

（3）菜单栏：执行“视图”|“三维视图”命令在其打开的级联菜单中可选择10种特殊视点，如图7-15所示。

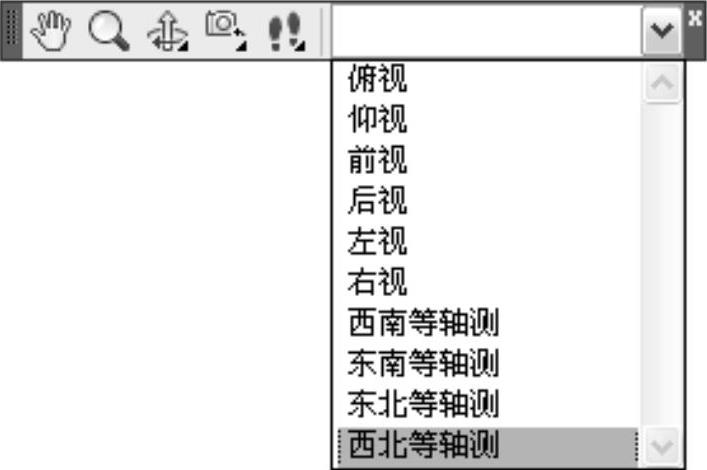

图7-14 “三维导航”工具栏

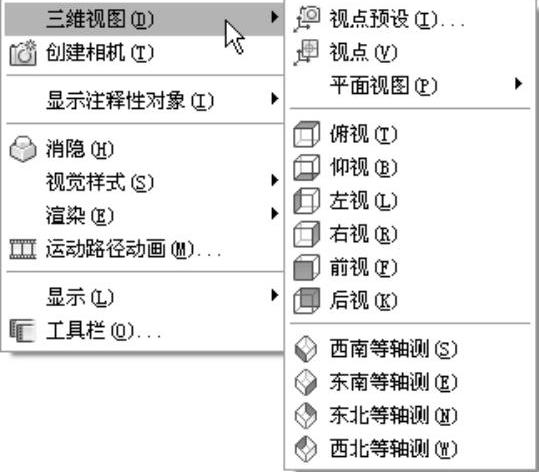

图7-15 “三维视图”级联菜单

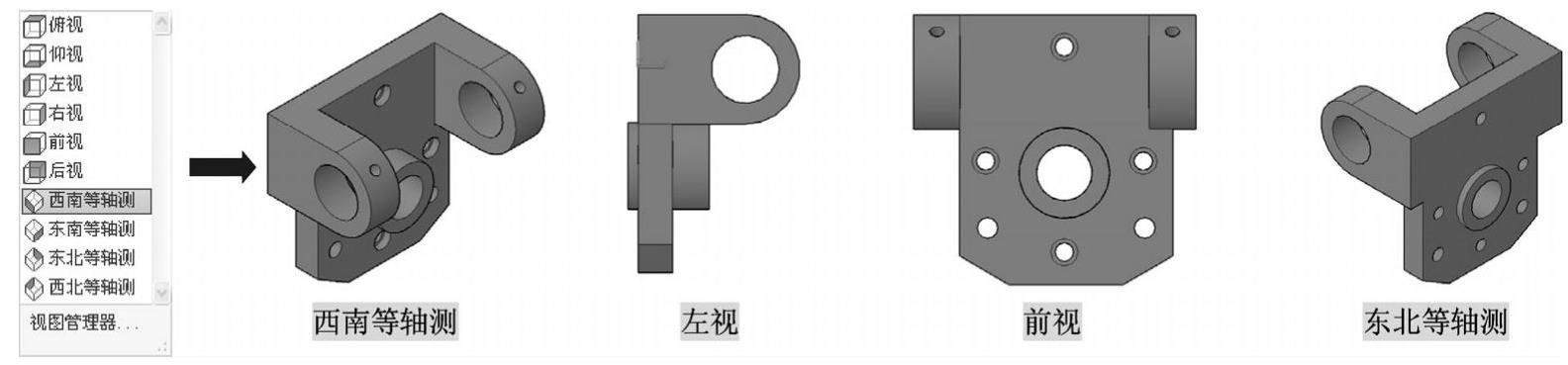

各个视图的效果如图7-16所示。

图7-16 不同的视图效果

4.视图管理器

视图管理器可以创建、设置、重命名、修改和删除命名视图（包括模型命名视图）、相机视图、布局视图和预设视图。执行方式如下。

●菜单栏：选择“视图”|“命名视图”菜单命令。

●面板：在“面板”选项板中单击“视图”|“命名视图”按钮。

●命令行：在命令行中输入“VIEW”。

执行上述任意一种操作后，可打开“视图管理器”对话框，如图7-17所示。

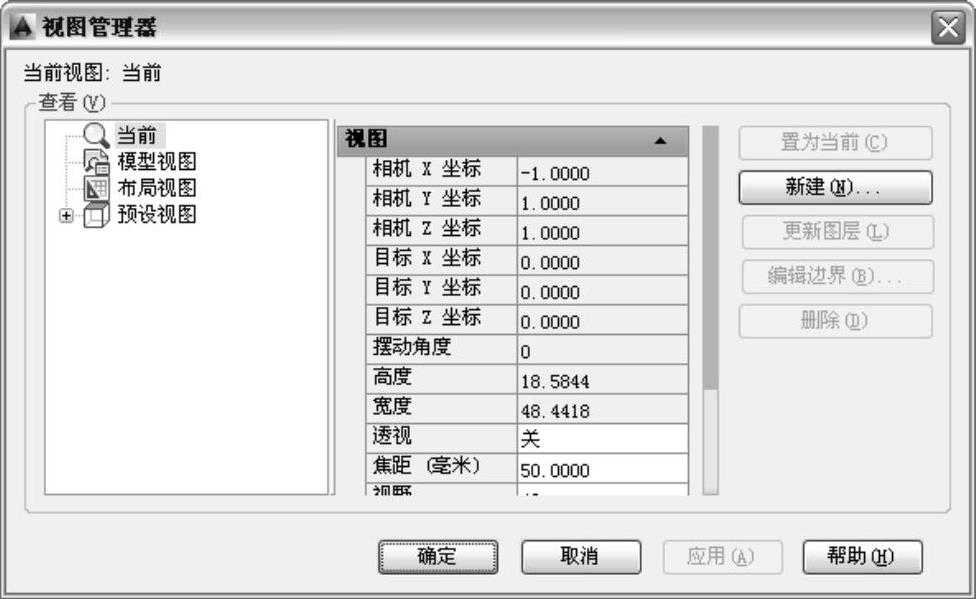

图7-17 “视图管理器”对话框
