旋转网格是指在AutoCAD中，由一条轨迹曲线绕某一个轴旋转生成一个用三维网格表示的回转面。
轨迹曲线只能是直线、弧、样条线、二维多段线和三维多段线，而旋转轴必须是直线、二维多段线或三维多段线。在指定旋转轴时，拾取点的先后顺序会影响轨迹的旋转方向。若选择多段线作为旋转轴，则多段线的首尾点连线为旋转轴。
创建旋转网格的方法丰要有以下几种。
●菜单栏：选择“绘图”|“建模”|“网格”|“旋转网格”菜单命令。
●面板：在“曲面”选项卡的“创建”面板中单击“旋转网格”按钮
。
●命令行：在命令行中输入“REVSURF”。

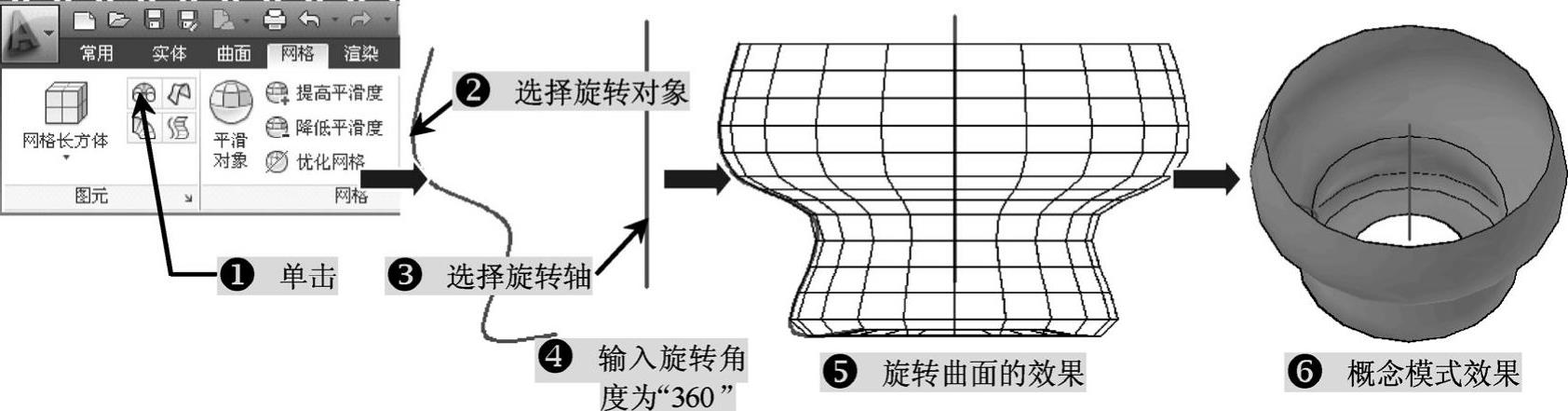

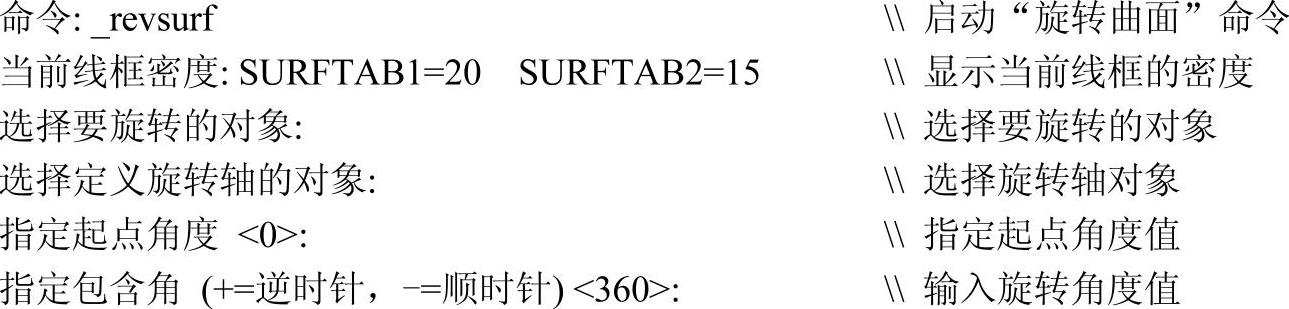

执行上述任意一种操作后，命令行提示如下，其操作步骤如图7-22所示。
(https://www.daowen.com)
图7-22 创建的旋转曲面
当命令行显示“选择定义旋转轴的对象：”提示时，在旋转轴对象上的拾取点位置影响对象的旋转方向。该方向由右手规则判断。方法是：将右手拇指沿旋转轴指向远离拾取点处的端点，弯曲四指，四指所指的方向就是对象的旋转方向。
旋转方向的段数由系统变量SURFTAB1确定，旋转轴方向的分段数由系统变量SURFTAB2确定。如果要修改SURFTAB1和SURFTAB2的值，直接在命令行输入“SURFTAB1”和“SURFTAB2”，然后输入新值即可。

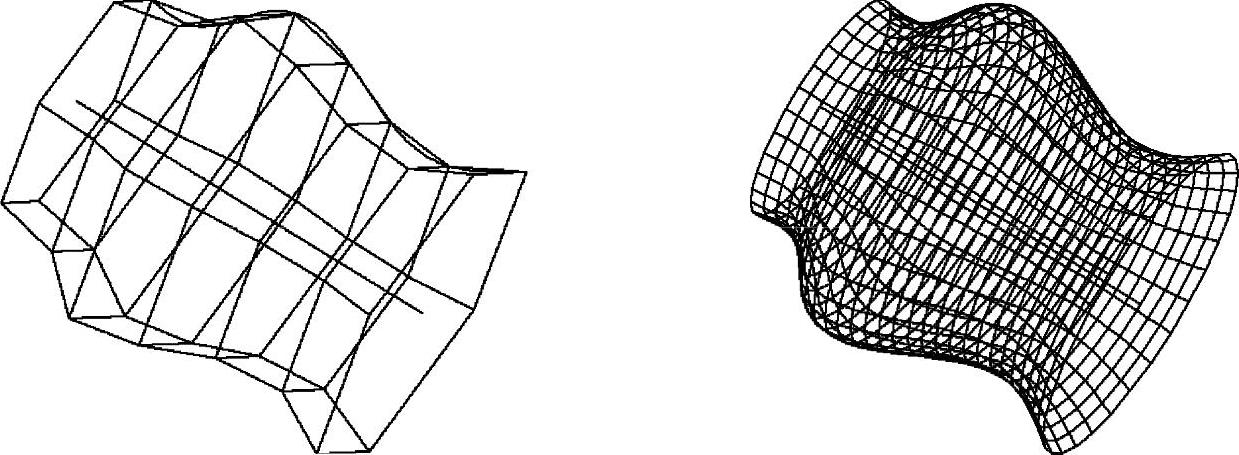

例如，图7-23所示是SURFTAB1和SURFTAB2值为6和30的区别。
图7-23 旋转网格SURFTAB值
