系统提供了强大的样条曲线绘制功能，样条曲线至少需要两个点，并且可以在端点指定相切。

【操作步骤】

1）执行命令。在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“样条曲线”命令，或者单击“草图”工具栏上的“样条曲线”按钮，此时鼠标变为形状。

2）绘制样条曲线的起点。在绘图区域单击鼠标左键，确定样条曲线的起点。

3）绘制样条曲线的第二个点。移动鼠标，在图中合适的位置单击鼠标左键，确定样条曲线上的第二个点。

4）绘制样条曲线的其他点。重复移动鼠标，确定样条曲线上的其他点。

5）退出样条曲线的绘制。按＜Esc＞键，或者双击鼠标左键，退出样条曲线的绘制。

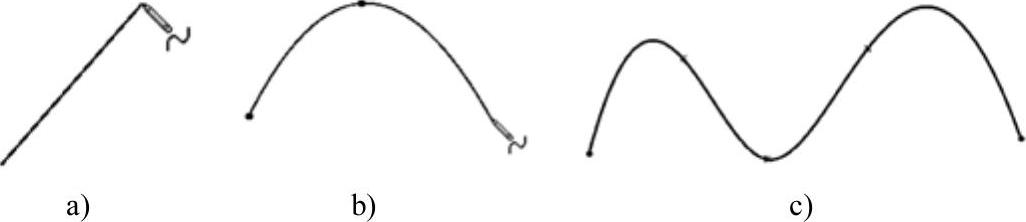

图2-42为绘制样条曲线的过程。

图2-42 绘制样条曲线的过程

a）确定起点 b）确定第二个点 c）确定其他点

样条曲线绘制完毕后，可以通过以下方式对样条曲线进行编辑和修改。

1.“样条曲线”属性管理器

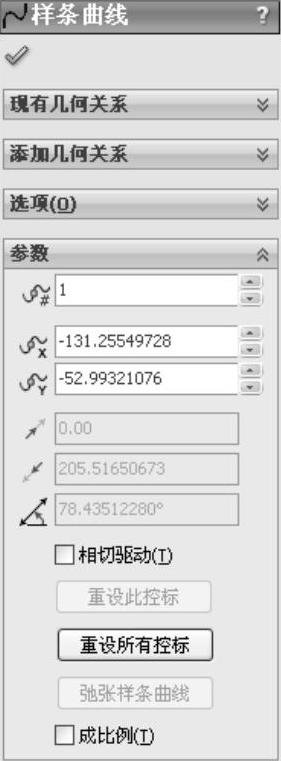

“样条曲线”属性管理器如图2-43所示，通过其中的“参数”一栏，可以实现对样条曲线的修改。

2.样条曲线上的点(www.daowen.com)

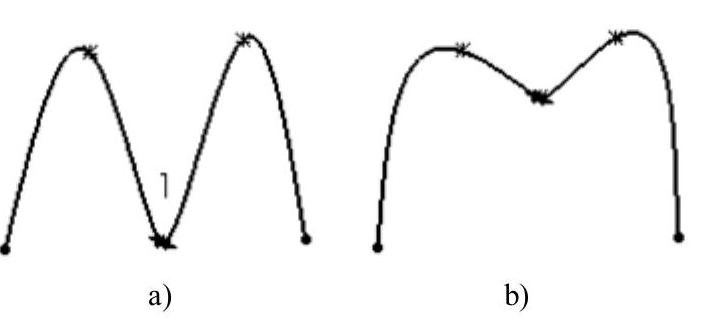

选择要修改的样条曲线，此时样条曲线上会出现点，左键拖动这些点即可实现对样条曲线的修改。图2-44所示为样条曲线的修改过程，图2-44a所示为修改前的图形，图2-44b所示为向上拖动点1后的图形。

图2-43 “样条曲线”属性管理器

图2-44 样条曲线的修改过程

a）修改前的图形 b）修改后的图形

3.插入样条曲线型值点

确定样条曲线形状的点称为型值点，即除样条曲线端点外的点。在样条曲线绘制完成后，还可以插入一些型值点。右键单击样条曲线，在其快捷菜单中选择“插入样条曲线型值点”，然后在需要添加的位置单击鼠标左键即可。

4.删除样条曲线型值点

单击左键选择要删除的点，然后按＜Delete＞键即可。

样条曲线的编辑还有其他一些功能，如显示样条曲线光标、显示拐点、显示最小半径与显示曲率检查等，在此不一一介绍，可以单击鼠标右键，选择相应的命令，进行练习。

注意

系统默认会显示样条曲线的控标。单击“样条曲线工具”工具栏中的“显示样条曲线光标”按钮，可以隐藏或者显示样条曲线的光标。
