此工具栏提供了样条曲线和连接两种绘制曲线的工具，如图2-40所示。

图2-40 “样条线”工具栏

1.样条线

此功能可以在草图平面上创建样条曲线并进行编辑，其操作步骤如下。

1）单击“样条曲线”工具栏中的按钮，此时“草图工具”工具栏显示用于定义样条曲线的各控制点坐标参数，如图2-41所示。

图2-41 “草图工具”工具栏

2）可以在“草图工具”工具栏中输入控制点的坐标值来绘制样条线，也可以在“草图编辑界面”上任意单击点或任何几何图形以指定样条曲线经过的点。

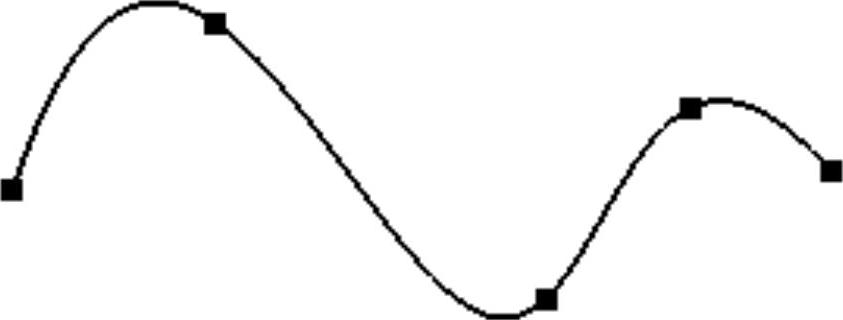

3）双击鼠标或连续两次按<Esc>键则退出样条曲线的绘制，也可以再次单击选项或其他命令，以结束样条线的创建，如图2-42所示。

图2-42 绘制样条曲线

4）如果需要编辑样条曲线，则可双击要编辑的控制点，在弹出的“控制点定义”对话框中重新输入新坐标值即可。

小提示：

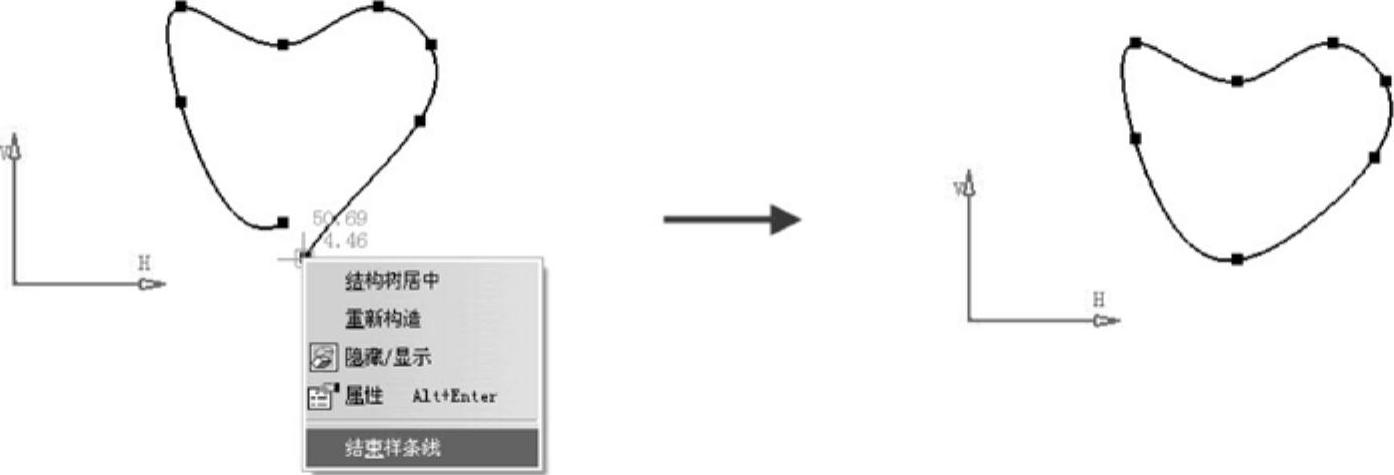

在创建样条线的过程中，随时都可以通过右键单击最后一点，选择下拉菜单中的“结束样条线”选项，样条线将以连续曲率的方式关闭。如图2-43所示。(www.daowen.com)

图2-43 以连续曲率方式关闭样条线

2.连接

此功能可以将两条样条曲线以多种方式连接起来。其操作步骤如下。

1）单击“样条曲线”工具集中的按钮，此时“草图工具”工具栏显示用于定义连接的各种方式，如图2-44所示。

图2-44 “草图工具”工具栏

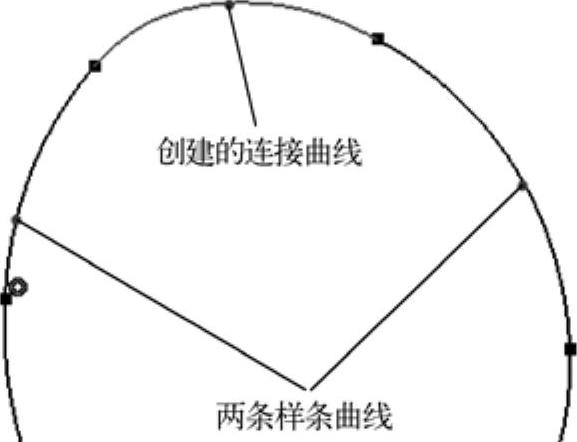

2）分别选择需要建立连接的两条样条曲线，则完成连接操作，如图2-45所示。

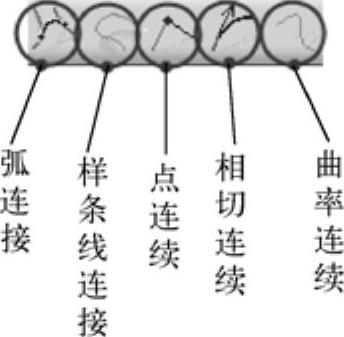

3）系统提供了五种连接方式，分别为：弧连接、样条线连接、点连续连接、相切连续连接和曲率连续连接，如图2-46所示。

图2-45 创建连接曲线

图2-46 连接方式
