圆角特征用于在零件上生成一个内圆角或外圆角面。使用该命令可以为一个面的所有边线、所选的多组面、所选的边线或边线环生成圆角。
圆角主要有以下几种类型：
➢等半径圆角。
➢多半径圆角。
➢圆形角圆角。
➢逆转圆角。
➢➢半径圆角。
➢面圆角。
➢完整圆角。
生成圆角特征遵循以下规则：
1）在添加小圆角之前添加较大圆角。当有多个圆角会聚于一个顶点时，先生成较大的圆角。
2）在生成圆角前先添加拔模。如果要生成具有多个圆角边线及拔模面的铸模零件，大多数情况下，应在添加圆角之前添加拔模特征。
3）最后添加装饰用的圆角。在大多数其他几何体定位后再添加装饰圆角。如果先添加装饰圆角，则系统需要花费较长的时间重建零件。
4）尽量使用一个单一圆角操作来处理需要相同半径圆角的多条边线，这样可以加快零件重建的速度。
下面介绍常见的几种圆角类型的操作步骤。
1.等半径圆角
等半径圆角用于生成具有相等半径的圆角，可用于单一边线圆角、多边线圆角、面边线圆角、多重半径圆角及沿切面进行圆角等。
【操作步骤】
1）执行圆角命令。执行“插入”→“特征”→“圆角”菜单命令，或者单击“特征”工具栏中的“圆角”按钮
，执行圆角命令。

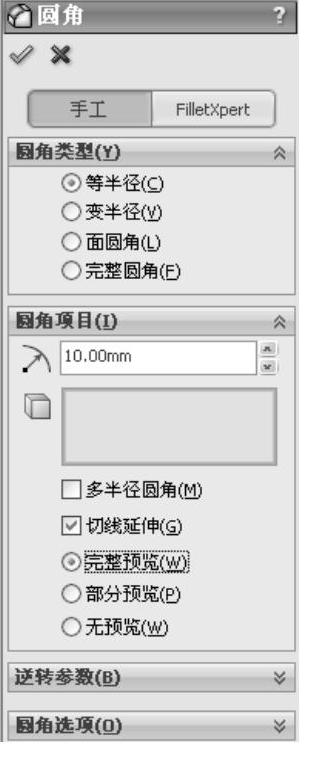

2）设置属性管理器。此时系统弹出如图3-78所示的“圆角”属性管理器。按照图示进行设置后，选择图3-79中的边线1和边线2。
图3-78 “圆角”属性管理器

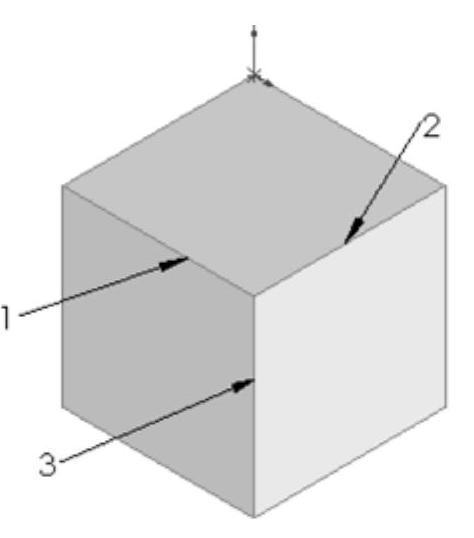

图3-79 正方体模型
3）确认圆角特征。单击“圆角”属性管理器中的“确定”按钮

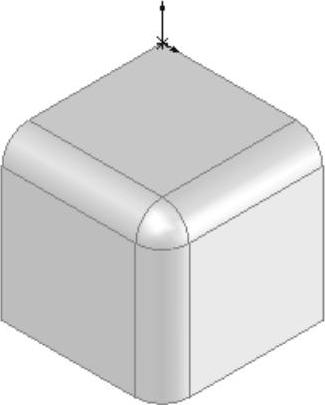

，圆角的图形如图3-80所示。

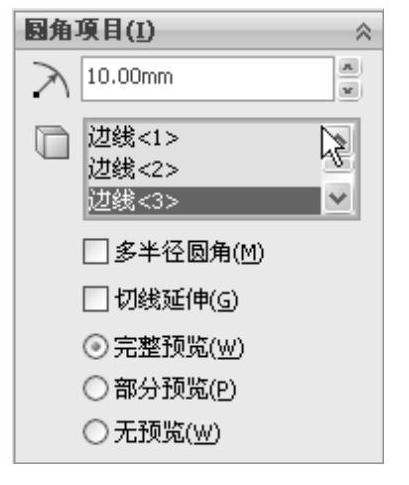

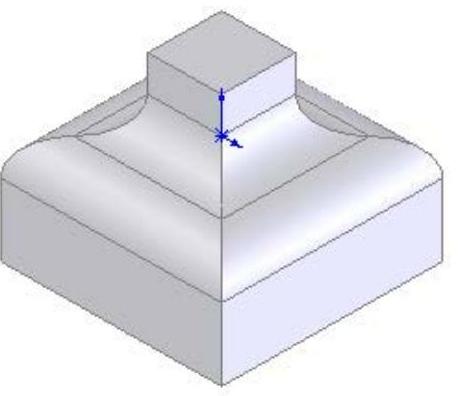

4）重复圆角命令，继续将图3-79所示中的边线3进行圆角。图3-81所示为“圆角”属性管理器中的“圆角项目”设置，选中“切线延伸”复选框，圆角的图形如图3-82所示。图3-83所示为“圆角”属性管理器中的“圆角项目”设置，取消“切线延伸”复选框，圆角的图形如图3-84所示。

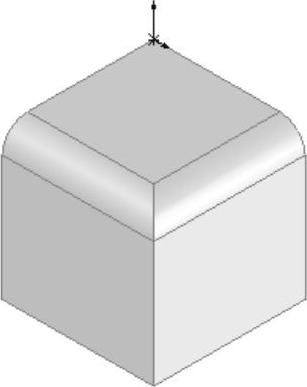

图3-80 圆角的图形

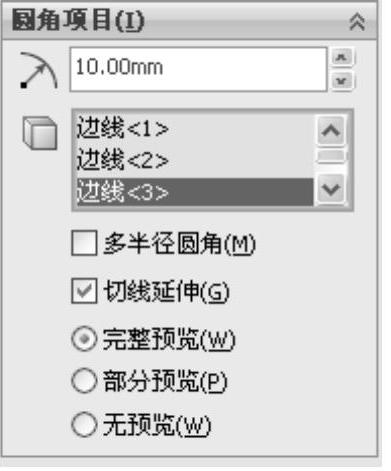

图3-81 “圆角项目”设置

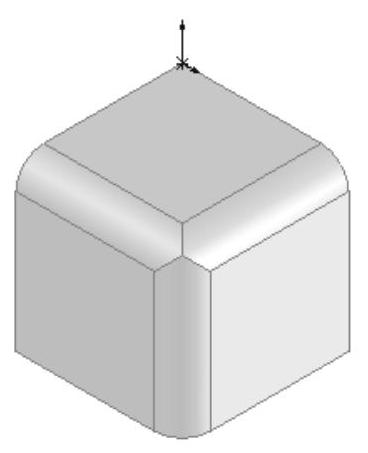

图3-82 圆角的图形
5）从图3-82和图3-84可以看出，是否选择“切线延伸”复选框，圆角的结果是不同的。切线延伸用于将圆角延伸到所有与所选面相切的面。
图3-83 “圆角项目”设置
(https://www.daowen.com)
图3-84 圆角的图形
2.多半径圆角
多半径圆角用于生成不同半径值的圆角。进行多半径操作时，必须选择“圆角项目”一栏中的“多半径圆角”复选框。
【操作步骤】
1）执行圆角命令。执行“插入”→“特征”→“圆角”菜单命令，或者单击“特征”工具栏中的“圆角”按钮
，执行圆角命令。

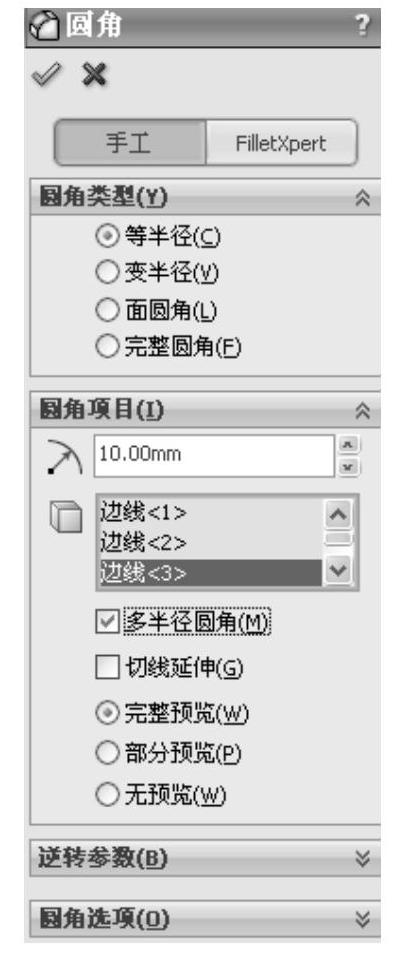

2）设置属性管理器。此时系统弹出“圆角”属性管理器。在“圆角类型”一栏中选择“等半径”复选框；在“圆角项目”一栏中选择“多半径圆角”复选框，按照图3-85所示进行设置。
3）选择圆角边线。选取图3-79所示中的边线1，在“半径”一栏中输入值10；选取如图3-79所示中的边线2，在“半径”一栏中输入值20；选取图3-79所示中的边线3，在“半径”一栏中输入值30。此时预览图形效果如图3-86所示。
4）确认圆角特征。单击“圆角”属性管理器中的“确定”按钮
，圆角的图形如图3-87所示。
图3-85 “圆角”属性管理器

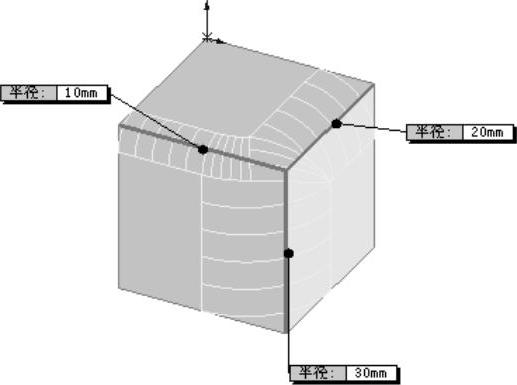

图3-86 预览图形效果

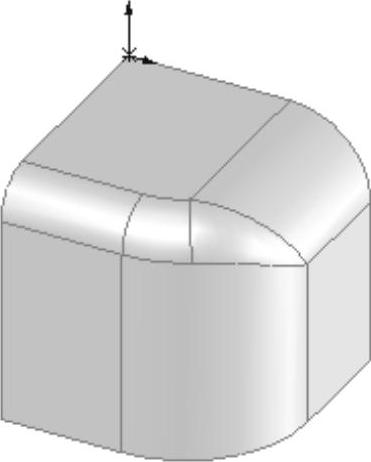

图3-87 圆角的图形
3.圆形角圆角
圆形角圆角用于消除圆角边线汇合处的尖锐结合点，生成平滑过渡的圆角方式。
【操作步骤】
1）执行圆角命令。执行“插入”→“特征”→“圆角”菜单命令，此时系统弹出“圆角”属性管理器。

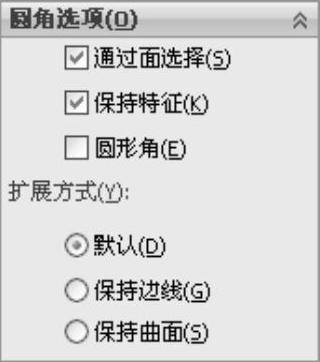

2）设置属性管理器。在“圆角类型”一栏中选择“等半径”复选框；在“半径”一栏中输入值10；在“圆角选项”一栏中不选择“圆形角”复选框，设置如图3-88所示，选择图3-89中的表面1。
3）确认圆角特征。单击“圆角”属性管理器中的“确定”按钮

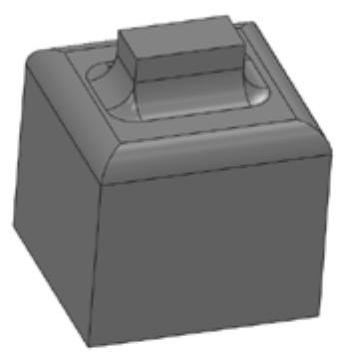

，圆角的图形如图3-90所示。
图3-88 “圆角选项”设置

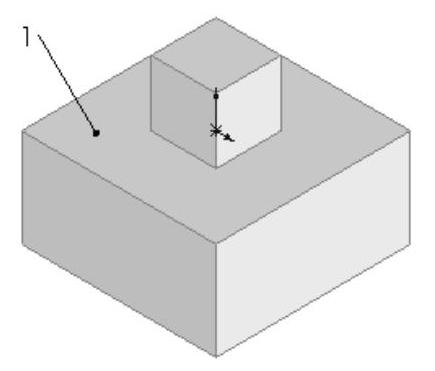

图3-89 拉伸的图形
图3-90 圆角的图形
4）执行圆形角圆角命令。执行“插入”→“特征”→“圆角”菜单命令，此时系统弹出“圆角”属性管理器。
5）设置属性管理器。在“半径”一栏中输入值10；在“圆角选项”一栏中选取“圆形角”复选框，设置如图3-91所示，选择图3-89中的表面1。
6）确认圆角特征。单击“圆角”属性管理器中的“确定”按钮
，圆形角图形如图3-92所示。

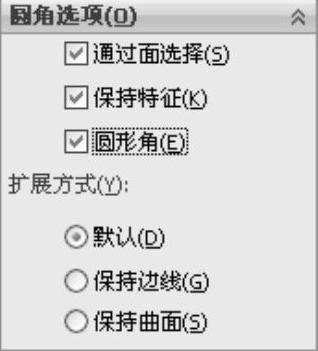

图3-91 “圆角选项”设置
图3-92 圆形角图形
7）对比图3-90和图3-92可以看出，同样的圆角命令操作，由于图3-92采用了“圆形角”圆角方式，所以避免了尖锐点的出现，采用了平滑过渡方式。
