本实例多媒体演示参见配套光盘中的\\动画演示\第9章\9.7装配.avi。

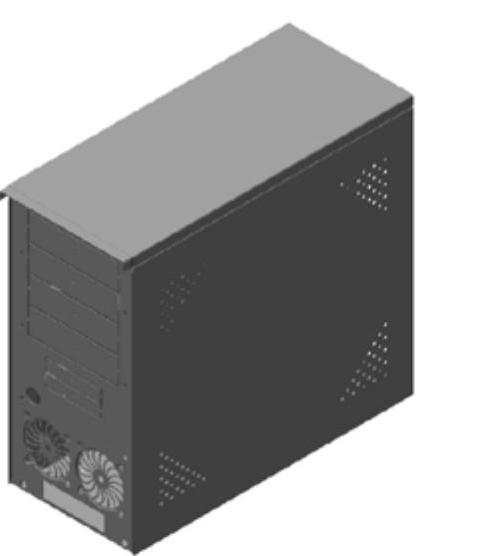

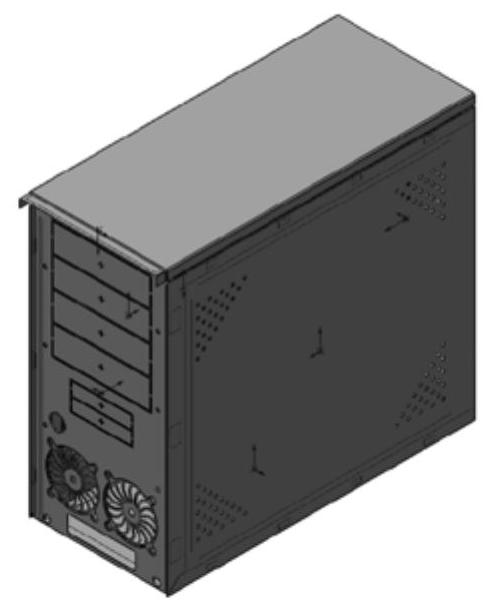

本例创建的计算机机箱装配如图9-264所示。

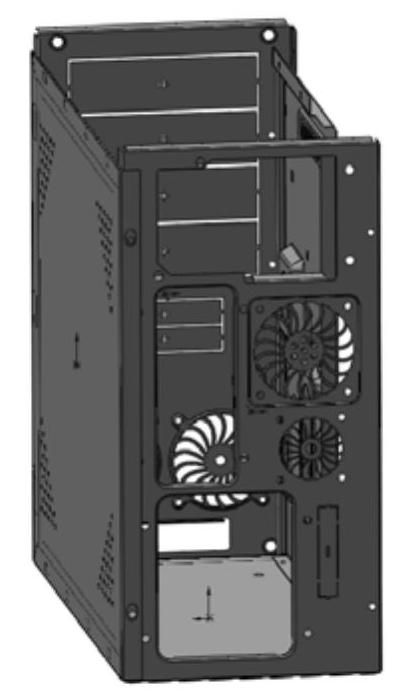

图9-264 计算机机箱装配

思路分析

首先导入底板，然后插入前板并装配，再插入后板并装配，接着插入侧板装配后，通过镜像零件装配两侧侧板，最后插入顶板并装配。绘制计算机机箱装配的流程图如图9-265所示。

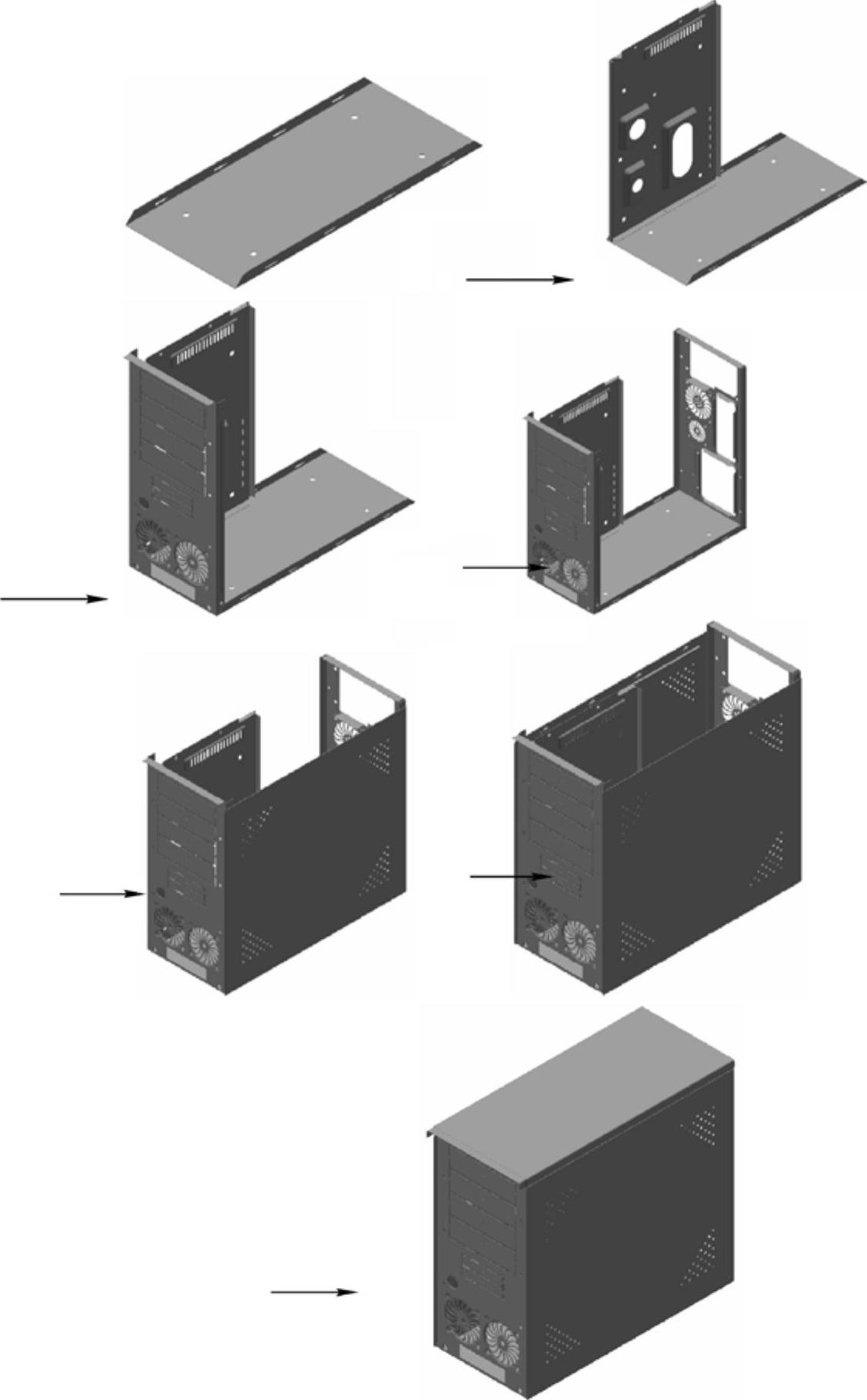

图9-265 绘制计算机机箱装配的流程图

创建步骤

启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“装配体”按钮，如图9-266所示。然后单击“确定”按钮，创建一个新的装配文件。系统弹出的“开始装配体”属性管理器如图9-267所示。

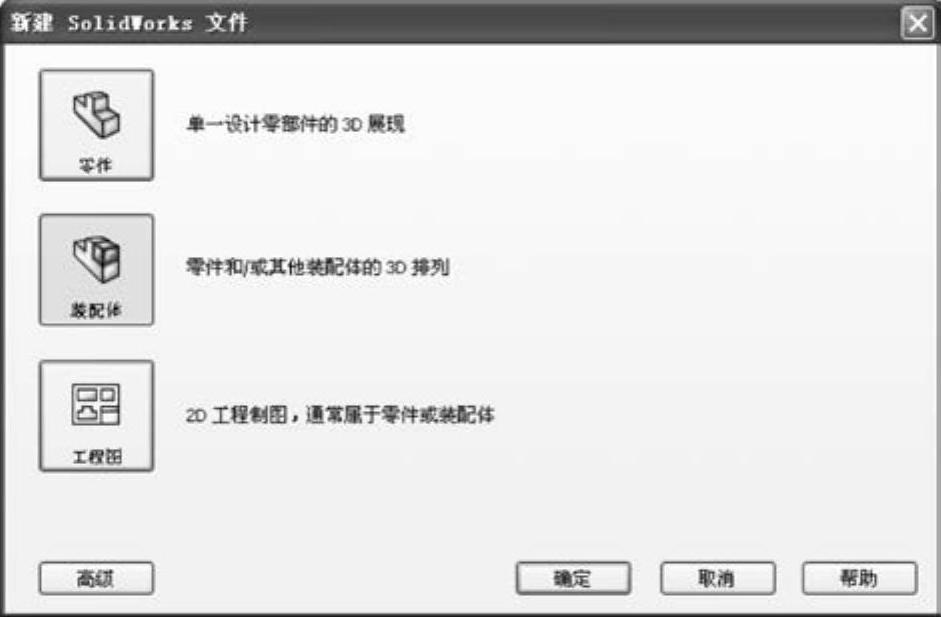

图9-266 “新建SolidWorks文件”对话框

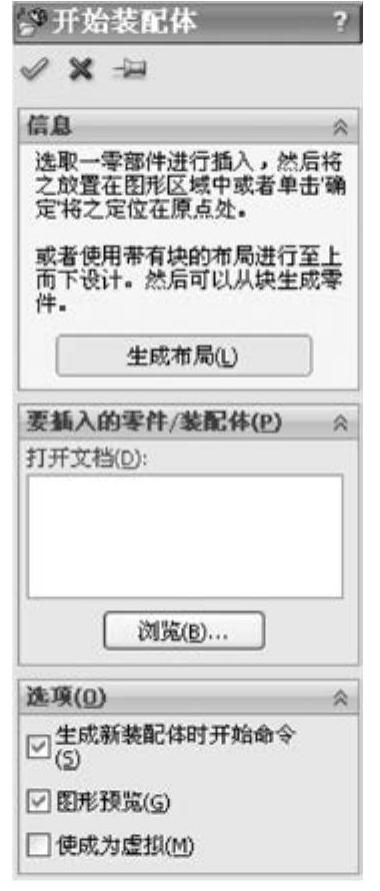

图9-267 “开始装配体”属性管理器

定位底板。单击“开始装配体”属性管理器中的“浏览”按钮，系统弹出“打开”对话框，选择前面创建的“底板”零件，这时对话框的浏览区中将显示零件的预览结果，如图9-268所示。在“打开”对话框中单击“打开”按钮，系统进入装配界面，光标变为形状，单击菜单栏中的“视图”→“原点”命令，显示坐标原点，将光标移动至原点位置，光标变为形状，如图9-269所示，在目标位置单击将底板放入装配界面中，如图9-270所示。

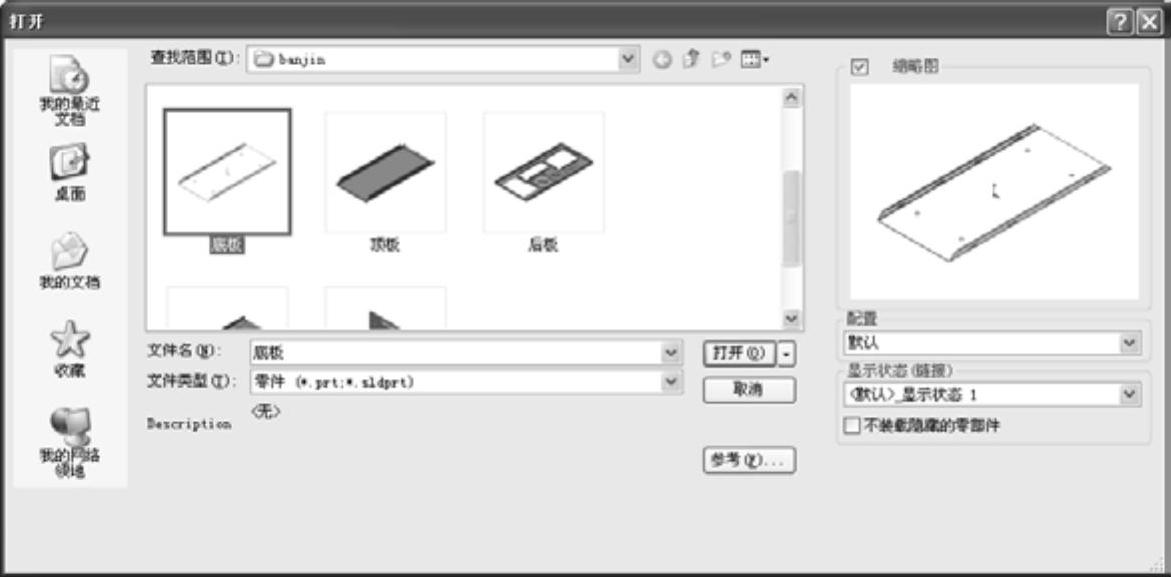

图9-268 “打开”对话框

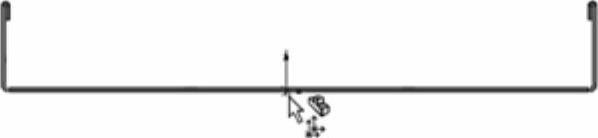

图9-269 定位原点

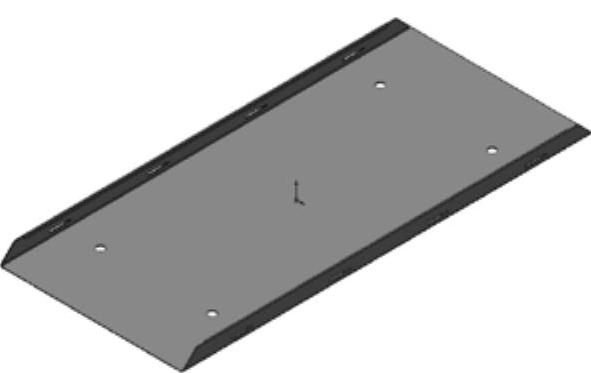

图9-270 插入底板

插入主板安装板。单击菜单栏中的“插入”→“零部件”→“现有零件/装配体”命令，或单击“装配体”工具栏中的“插入零部件”按钮，弹出如图9-271所示的“插入零部件”属性管理器，单击“浏览”按钮，在弹出的“打开”对话框中选择“主板安装板”，将其插入到装配界面中，如图9-272所示。

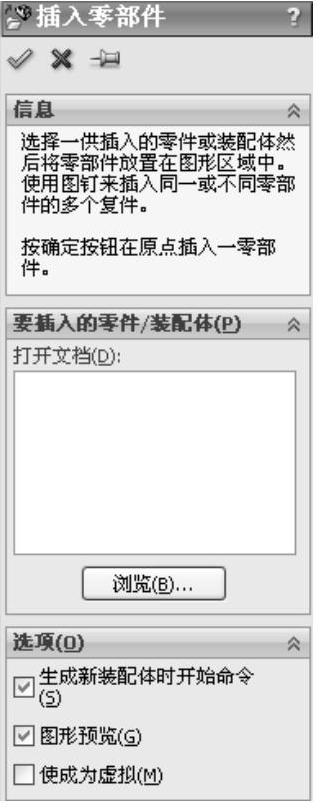

图9-271 “插入零部件”属性管理器

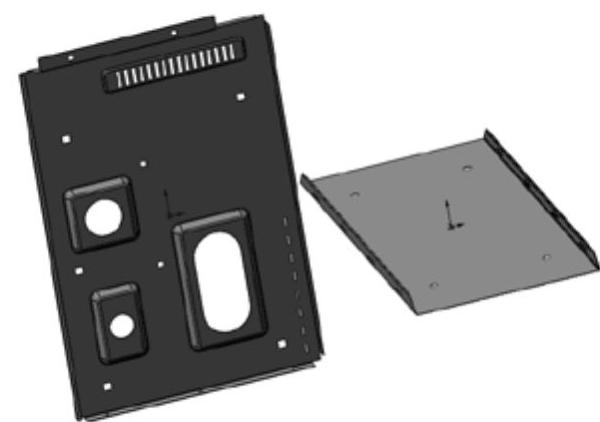

图9-272 插入主板安装板

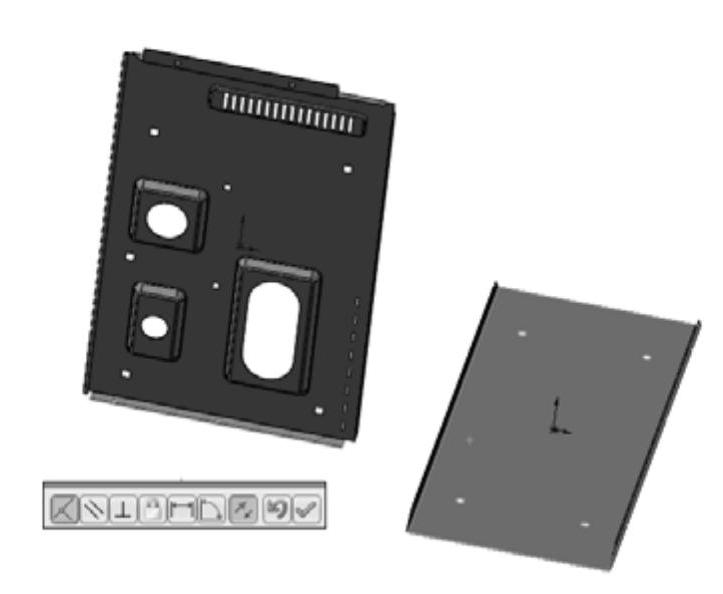

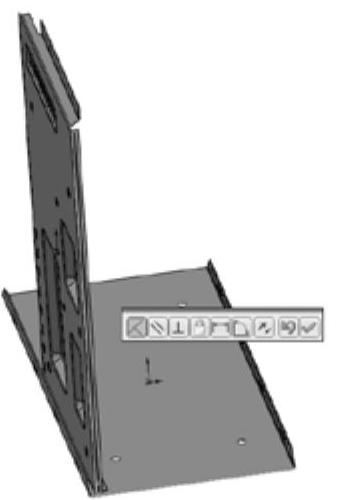

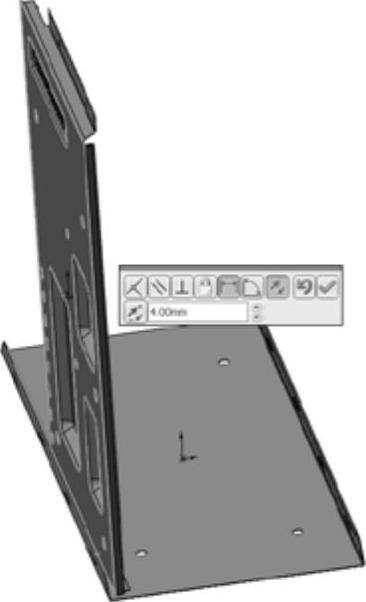

添加装配关系。单击菜单栏中的“插入”→“配合”命令，或单击“装配体”工具栏中的“配合”按钮，系统弹出“配合”属性管理器，如图9-273所示。选择图9-274所示的配合面，在“配合”属性管理器中单击“重合”按钮，添加“重合”关系，单击“确定”按钮。选择如图9-275所示的配合面，在“配合”属性管理器中单击“距离”按钮，输入距离为4.00mm，单击“确定”按钮；选择如图9-276所示的配合面，在“配合”属性管理器中单击“重合”按钮，添加“重合”关系，单击“确定”按钮，装配主板安装板如图9-277所示。

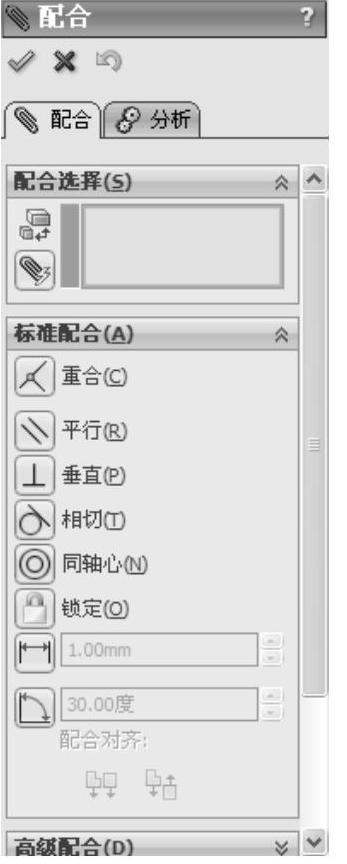

图9-273 “配合”属性管理器

图9-274 选择配合面

图9-275 选择配合面

图9-276 选择配合面

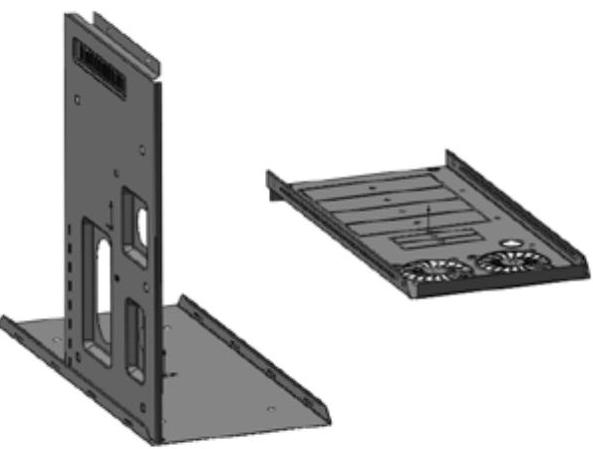

插入前板。单击菜单栏中的“插入”→“零部件”→“现有零件/装配体”命令，或单击“装配体”工具栏中的“插入零部件”按钮，弹出“插入零部件”属性管理器，单击“浏览”按钮，在弹出的“打开”对话框中选择“前板”，将其插入到装配界面中，如图9-278所示。

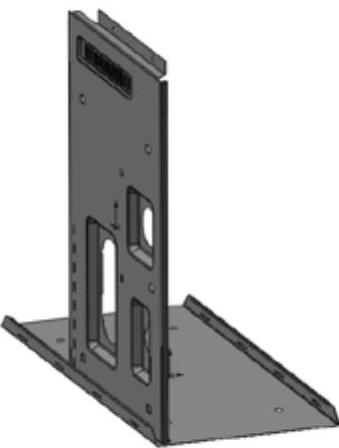

图9-277 装配主板安装板

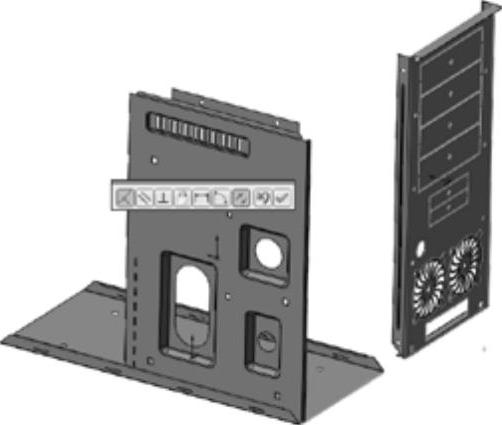

图9-278 插入前板

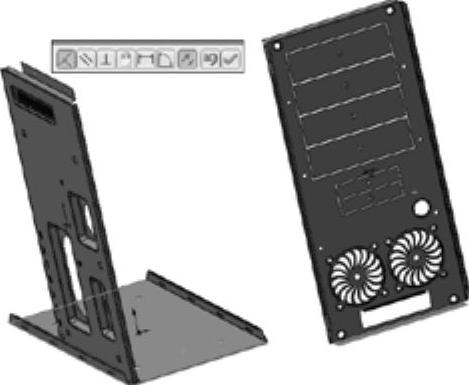

添加装配关系。单击菜单栏中的“插入”→“配合”命令，或单击“装配体”工具栏中的“配合”按钮，系统弹出“配合”属性管理器。选择图9-279所示的配合面，在“配合”属性管理器中单击“重合”按钮，添加“重合”关系，单击“确定”按钮；选择如图9-280所示的配合面，在“配合”属性管理器中单击“重合”按钮，添加“重合”关系，单击“确定”按钮；选择如图9-281所示的配合面，在“配合”属性管理器中单击“重合”按钮，添加“重合”关系，单击“确定”按钮，装配前板如图9-282所示。

图9-279 选择配合面

图9-280 选择配合面

(www.daowen.com)

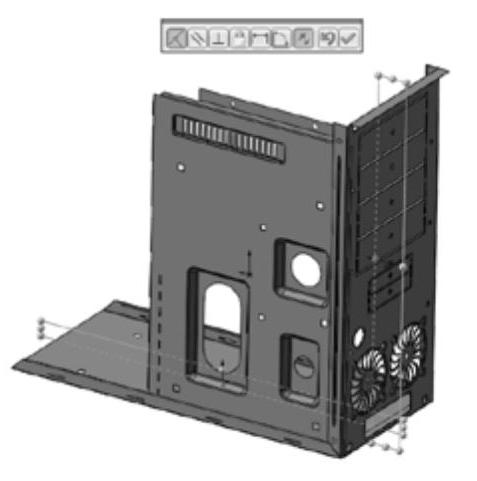

图9-281 选择配合面

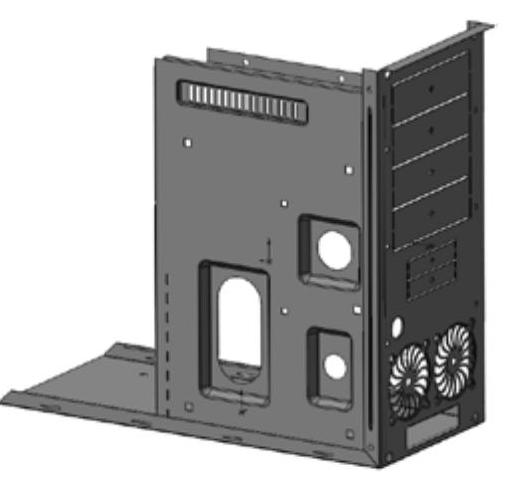

图9-282 装配前板

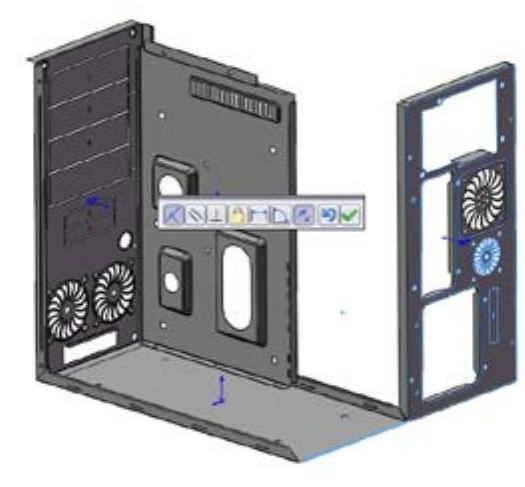

插入后板。单击菜单栏中的“插入”→“零部件”→“现有零件/装配体”命令，或单击“装配体”工具栏中的“插入零部件”按钮，弹出“插入零部件”属性管理器，单击“浏览”按钮，在弹出的“打开”对话框中选择“后板”，将其插入到装配界面中，如图9-283所示。

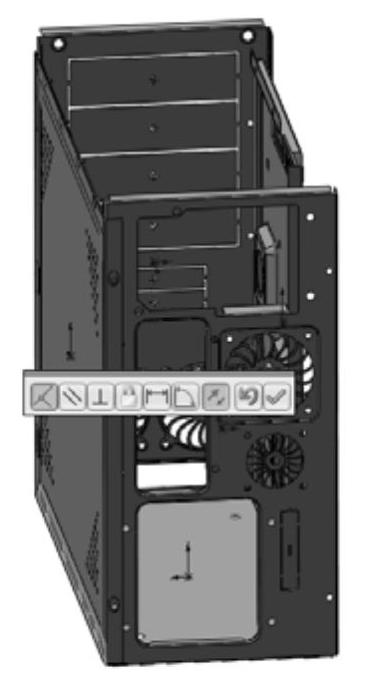

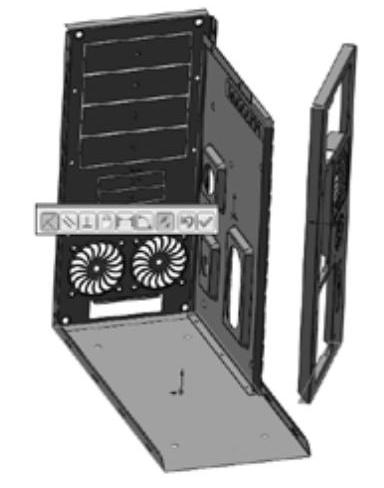

添加装配关系。单击菜单栏中的“插入”→“配合”命令，或单击“装配体”工具栏中的“配合”按钮，系统弹出“配合”属性管理器。选择如图9-284所示的配合面，在“配合”属性管理器中单击“重合”按钮，添加“重合”关系，单击“确定”按钮。选择如图9-285所示的配合面，在“配合”属性管理器中单击“重合”按钮，添加“重合”关系，单击“确定”按钮；选择如图9-286所示的配合面，在“配合”属性管理器中单击“重合”按钮，添加“重合”关系，单击“确定”按钮，装配后板如图9-287所示。

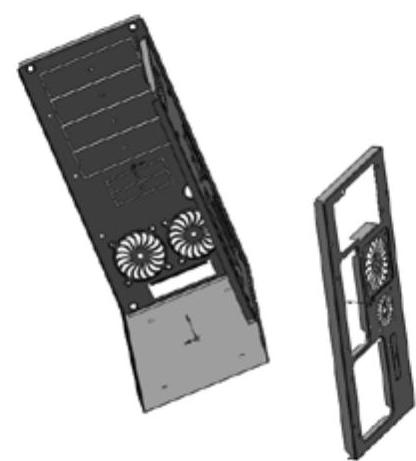

图9-283 插入后板

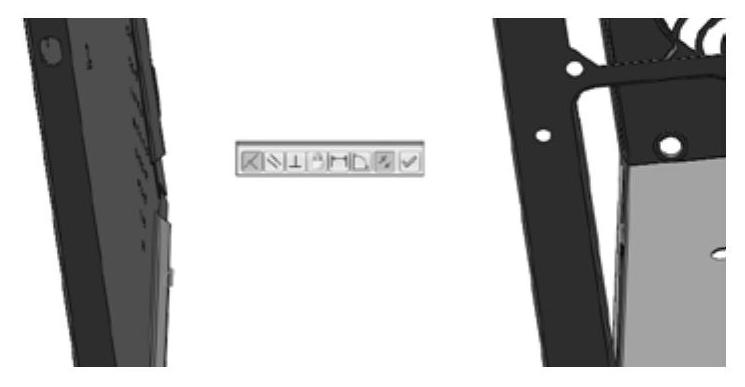

图9-284 选择配合面

图9-285 选择配合面

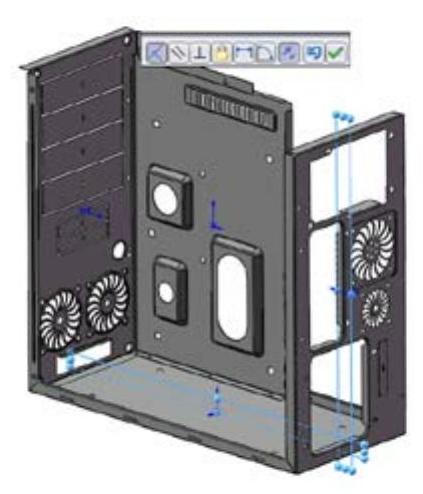

图9-286 选择配合面

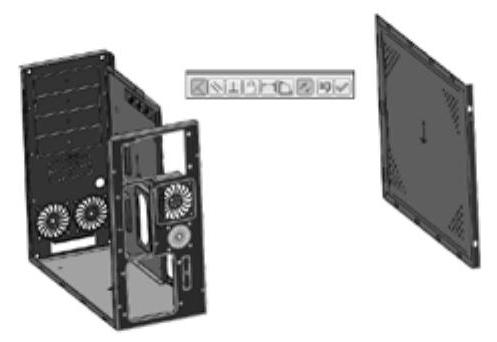

插入侧板。单击菜单栏中的“插入”→“零部件”→“现有零件/装配体”命令，或单击“装配体”工具栏中的“插入零部件”按钮，弹出“插入零部件”属性管理器，单击“浏览”按钮，在弹出的“打开”对话框中选择“侧板”，将其插入到装配界面中，如图9-288所示。

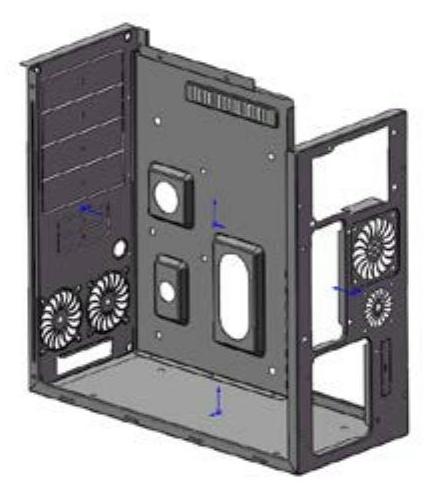

图9-287 装配后板

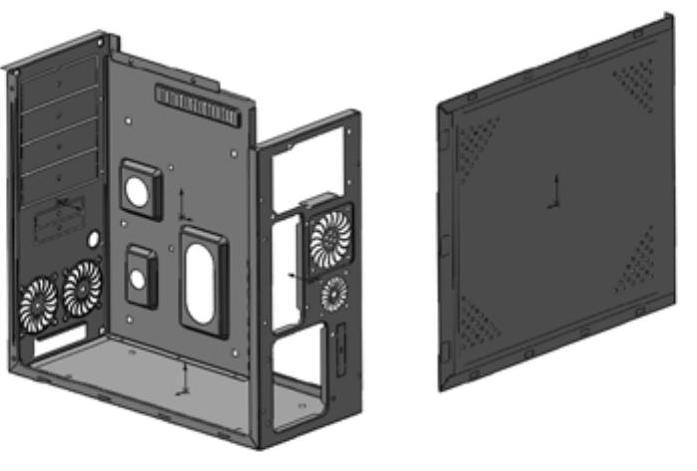

图9-288 插入侧板

添加装配关系。单击菜单栏中的“插入”→“配合”命令，或单击“装配体”工具栏中的“配合”按钮，系统弹出“配合”属性管理器。选择图9-289所示的配合面，在“配合”属性管理器中单击“重合”按钮，添加“重合”关系，单击“确定”按钮。选择如图9-290所示的配合面，在“配合”属性管理器中单击“重合”按钮，添加“重合”关系，单击“确定”按钮；选择如图9-291所示的配合面，在“配合”属性管理器中单击“重合”按钮，添加“重合”关系，单击“确定”按钮，装配侧面如图9-292所示。

图9-289 选择配合面

图9-290 选择配合面

图9-291 选择配合面

图9-292 装配侧面

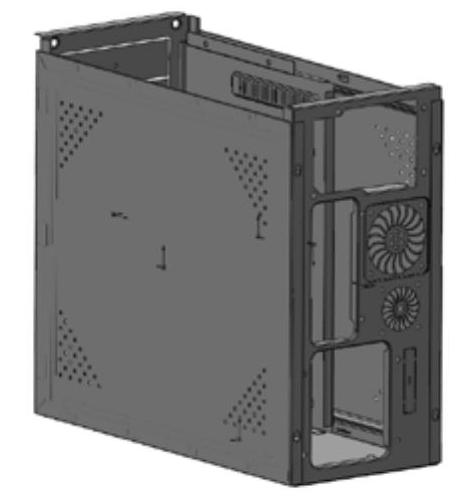

镜像零部件。单击菜单栏中的“插入”→“镜像零部件”命令，系统弹出“镜像零部件”属性管理器，如图9-293所示。选择“右视基准面”为镜像面，选择侧板为要镜像的零部件，单击按钮，单击“确定”按钮，镜像侧板如图9-294所示。

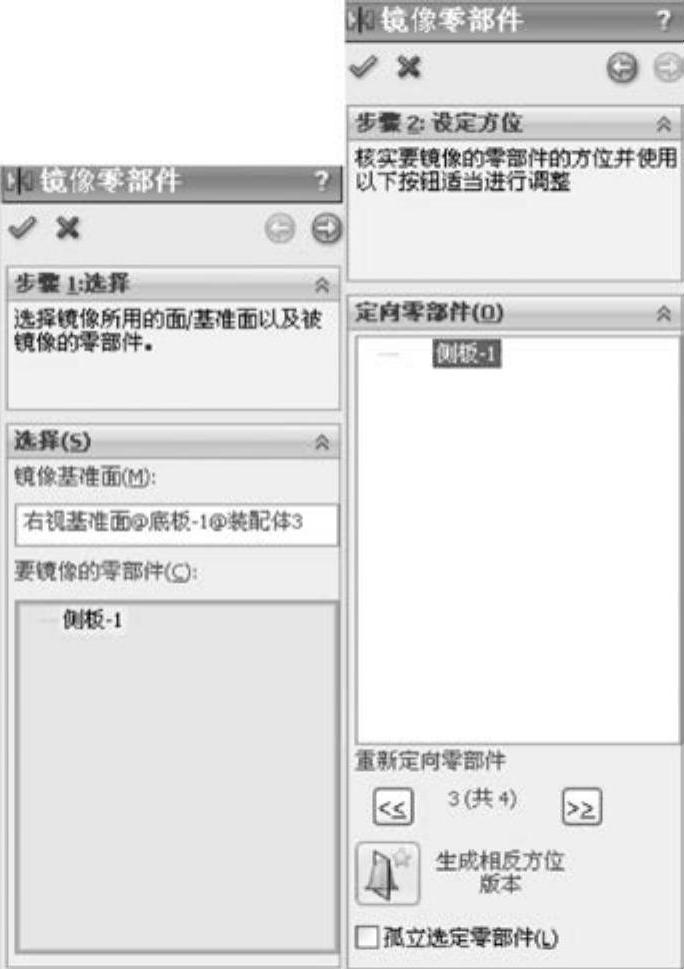

图9-293 “镜像零部件”属性管理器

图9-294 镜像侧板

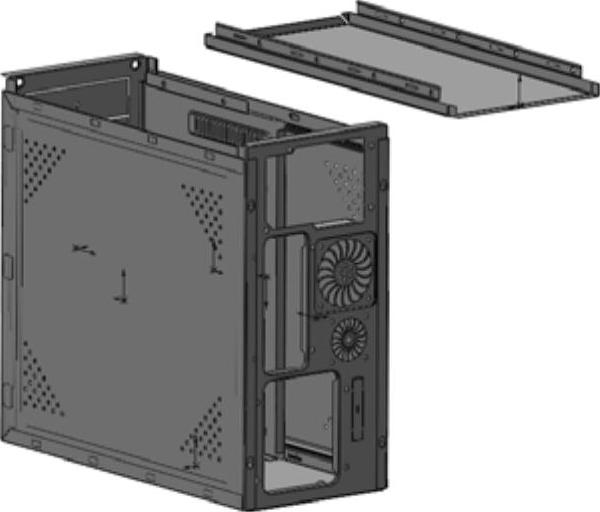

插入顶板。单击菜单栏中的“插入”→“零部件”→“现有零件/装配体”命令，或单击“装配体”工具栏中的“插入零部件”按钮，单击“浏览”按钮，在弹出的“打开”对话框中选择“顶板”，将其插入到装配界面中，如图9-295所示。

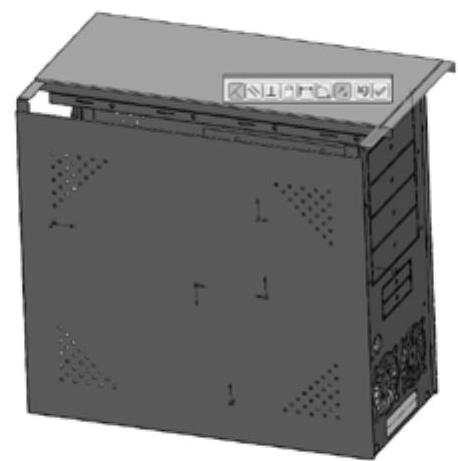

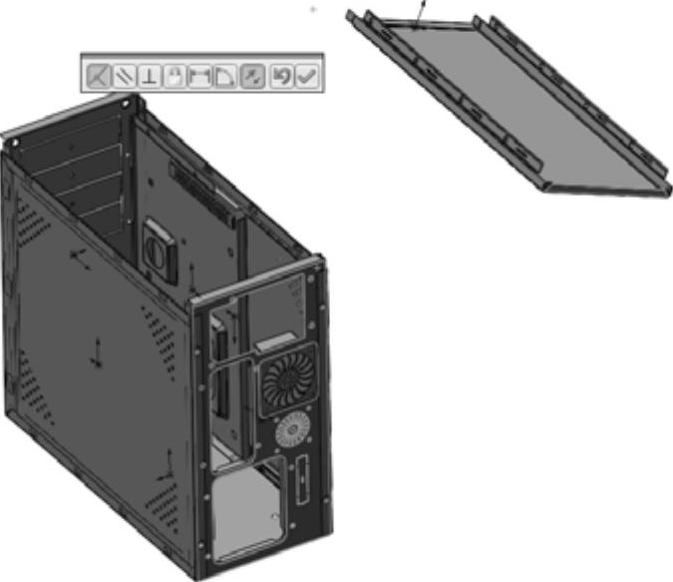

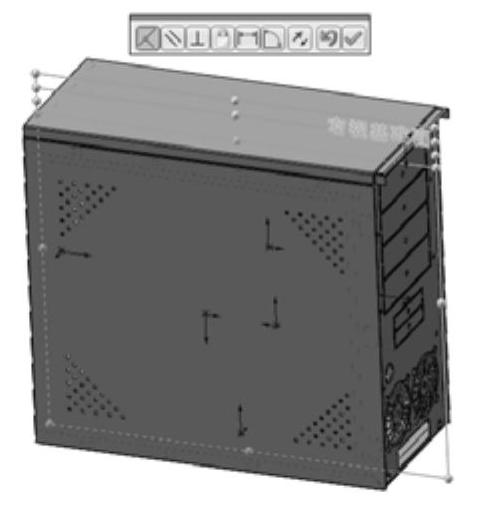

添加装配关系。单击菜单栏中的“插入”→“配合”命令，或单击“装配体”工具栏中的“配合”按钮，系统弹出“配合”属性管理器。选择图9-296所示的配合面，在“配合”属性管理器中单击“重合”按钮，添加“重合”关系，单击“确定”按钮；选择如图9-297所示的配合面，在“配合”属性管理器中单击“重合”按钮，添加“重合”关系，单击“确定”按钮；选择如图9-298所示的配合面，在“配合”属性管理器中单击“重合”按钮，添加“重合”关系，单击“确定”按钮，装配顶板如图9-299所示。

图9-295 插入顶板

图9-296 选择配合面

图9-297 选择配合面

图9-298 选择配合面

图9-299 装配顶板
