二进制电源滤波阻流圈引线接触不良

一、二进制电源滤波阻流圈引线接触不良

故障现象：在一次例行检修中，完成了对功放单元PB1的电源整流柜（PS RCT1）的清洁检查之后，看到该机柜内为二进制模块供电的+125 V滤波阻流圈L1两根线，与端子TB3-2、TB3-5连接导线中间的插头有过热变色现象。

故障解析：剪开套管看到插头、插座都存在接触不良和过热的问题。将此插头剪掉，用焊锡直接焊接后加热缩套管，随后对其余整流柜进行检查，都存在不同程度的过热现象。也相应地作了改进，以后此处再也未出现过热现象。

二、三相197VAC电流取样整流桥输出线未接故障

故障现象：功放单元PB2在有载无调的情况下，电流表和功率表指针出现抖动现象。

故障解析：在停机后，调整整流机柜联锁系统，停用PB1的整流柜（PS RCT1）和PB2整流柜（PS RCT2）的门锁，再正常开机，用示波器测量PS RCT2中的250 V的波形，发现脉动直流成份极高，纹波分量的振幅为43Vpp值，频率为21 Hz，而PS RCT1中的250 V的纹波分量只有2.8Vpp。初步断定是PS RCT2的250 V电源整流滤波效果不好，造成开机时的二次启动和开机后电流表抖动的现象。关机后进行仔细检查，发现电流取样整流桥有一根输出线未接，进行恢复安装此线，开机后一切正常，并根据工厂调机数据将峰值电流门限从14 V调到10 V。

三、+250 V电压取样电阻值偏小故障

故障现象：高功率试机时，三个PB单元多次出现过荷现象，其LED故障诊断盘显示功放单元的射频功放电源电压故障。

故障解析：经检查，整流机柜TB4上电压取样电阻R11、R12阻值偏小，仅为59 kΩ（正常应为62 kΩ），用62 kΩ更换R11、R12后，开机工作正常。由于R11、R12阻值偏小，使得功放模块电压（250 VDC）和二进制模块电压（125 VDC）的取样电压过大，电源控制板发出射放电源电压过压故障信号，导致发射机过荷。

四、整流机柜温度传感元件故障

故障现象：A01机检修完毕后，合上高、低压准备试机，发现PB3单元的电源整流柜（PS RCT3）电源LED显示板上“RECTIFIER ASSEMBLY TEMPERATURE FAULT”指示灯变红，显示整流器组件温度故障，而且无法恢复。

故障解析：测电源控制板J3-10脚为高电平，检查机柜内温度传感器TS1、TS2线路无异常，拆下TS1，其中一引出头松动，旋转引出头在某一位置时，万用表测量的电阻值较大，其他位置阻值很小，重新安装使出头转到阻值较小处，J3-10脚为低电平，开机正常。分析原因是温度传感元件TS1内部接触不良，造成输出电平错误后，不能开机。

五、放电泄放电阻烧断故障

故障现象：A01机开机瞬间，功放单元PB1的整流机柜出现响声，自动关机。面板+250 V电压表指针缓慢地下降。

故障解析：打开整流机柜前门，发现放电板上为+250 V放电的泄放电阻（100W、10 Ω）烧断，更换后正常。

六、电流故障关机

故障现象：A01机中的功放单元PB1在开机时，LED故障诊断盘显示射频功放电流故障，PB1自动关机。在PB单元的LED故障诊断盘显示为射频功放电流故障，实际上是直流电源过流；有时，在整流柜面板上同时指示为功放电流故障，这是交流电源过流。

故障解析：检查模拟输入板上TP23（峰值电流门限）的电平为5.4 V，在TP25（RF AMP PS CURRENT）上用示波器观察发现，在开机的瞬间，有一较大的脉冲电平，超过TP23的门限电平，这将引起直流过流。在PS控制板上TP2的电平为4.0 V，用示波器观察TP1（电源电流）时发现，在开机的瞬间，示波器记录瞬时脉冲电平为4V左右，引起交流过流。拆除250 V主电缆2根，在射频封锁时开机，发射机工作正常，先恢复1根电缆再开机发射机也正常，在恢复第2根后，再开机发射机也正常。去掉射频封锁，然后开机发射机工作正常，但工作几分钟后因电流故障关机，PB1自动离线以N-1方式工作，此时观察发现主要是交流过流起作用，在播音中，PS控制板上TP1的波形抖动很大，重新调整R105使TP2电平为4.2 V，提高交流过流的门限，发射机工作正常。

250 V主电缆有4根，每个机柜的接头处靠近机柜很近，电缆的细小铜丝重新处理，接头紧固后，发射机工作正常，该整流柜在调机时，也曾多次发生电流故障关机，该过流门限已经调整过。

七、变压器中线保险开路

故障现象：A02机在加调幅试机时正常。但在运行时功放PB1、PB2、PB3单元突然关机，导致A02机关机。

故障解析：检查电源和控制都没有问题，进一步检查显示屏并开机，发现PB1整流柜的点火板上的“缺相检测信号丢失”亮红灯。检查PB1的10kV变压器197VAC交流输出中心线的保险，发现该保险已开路，更换该保险后，PB1正常。此时PB2、PB3、PB4、PB5面板的LED故障诊断盘显示交流主电源故障，整流柜面板的电源LED显示板显示交流主电源故障和冷却故障，检查PB2、PB3的发射机接口板各指示灯，DS8绿灯闪烁；又检查冷却控制电路和发射机接口板U11的各端电平，均正常。多次开机时发现PB1始终正常，而PB2、PB3、PB4、PB5始终有故障，检查这4个PB单元整流柜点火板均存在“相位检测信号丢失”亮红灯的故障，重新检查这4个PB单元的10kV变压器中心线保险，发现都已开路，更换保险后，开机正常。

分析故障解析是10 kV变压器的中心线的保险选用了20 A国产保险，该保险根据美国专家的建议安装，而进口的保险是选用了20 A的延时保险，根据测试，中心线上的启动电流的峰值达到40～60 A，工作中因异常情况5只保险开路，造成发射机故障。

八、整流机柜放电板烧坏

故障现象：A01机PB3在播音中多次过流故障关机，在手动置射频封锁时，开机瞬间也会因电流故障关机。

故障解析：用示波器观察模拟输入板TP25，发现瞬间脉冲的确超出门限电平，在查找故障点的过程中，突然整流柜有火光，迅速关机，并准备检查整流机柜，为了安全将250 V通地闸也通地，在通地瞬间，通地闸刀强烈放电，仔细检查发现，放电板的4根限流电阻全部烧坏，放电场效应管烧坏，部分保护二极管烧坏，250 V主电源放电二极管也已经烧坏，更换了场效应管，打磨清洁放电板，开关接地，由于放电的限流电阻没有同类备份，这类电阻是10 Ω、100 W丝绕电阻，且体积较小，用市场上体积较大的珐琅电阻替代，放电二极管系意大利产品，也没有备份，暂时将125 V二进制放电回路的二极管停用，将它换到250 V主电源放电回路，检查线路，重新安装好并试机，开机充电和关机放电均正常工作。

九、电源整流柜（PS RCT）柜门开关接触不良

故障现象：测试A01机PB2时，电源柜LED诊断盘无任何指示。

故障解析：经查控制系统无电源，系K6、K8未吸合，检查K6、K8回路，发现无24 V电源，系电源柜后门门开关未压紧，处理后正常。如图3-3所示，当门开关断开后，K6、K8继电器合不上，而K6的a接点为电源控制板提供电源通路，K6合不上造成电源控制板无24 V电源，所以电源柜LED无任何指示。

十、发射机电流故障关机

故障现象：A02机试机时，功放单元PB2的LED故障诊断盘出现射频功放电流故障关机。

故障解析：检查模拟输入板TP25电平在开机瞬间为7.0 V的脉冲电平，超过峰值电流门限，但检查C54上的脉冲电平正常，但脉冲宽度窄，有时偶尔也能开机成功，开高功率时，发现左机柜RF102模块绿灯闪烁，并附带好几块模块闪烁，检查模数转换板TP22，波形有跳动，该点为模拟输入板的输出电平，检查模拟输入板TP2电平也有跳动，该点为250 V电源的校准采样，认为250 V整流电源有问题，打开整流柜，检查6只可控制电路的接线，发现有些松动，重新可靠插接后，重试发射机工作正常。

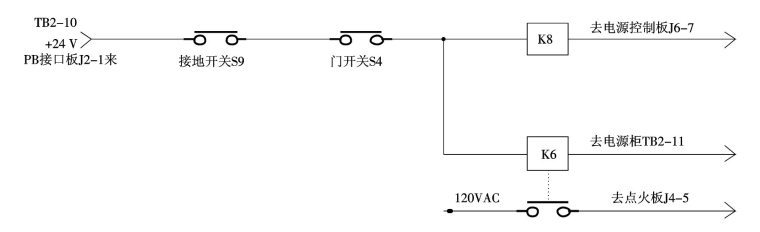

图3-3　电源整流柜门联锁电路

十一、变压器中心抽头接触不良故障

故障现象：A02机5个功放PB单元LED故障诊断盘显示射频功放电流过流故障，PB1的整流柜（PS RCT1）电源LED显示板显示射频功放电源故障、二进制电源故障和驱动电源故障。

故障解析：检查整流柜相关线路，发现变压器中心接头有些松动，重新紧固后，发射机工作正常。变压器中心线接触不良时，将会引起二进制电源故障，因为K1、K2、K5交流接触器的线包电源取自中心线和相线，当中心线接触不良开路时，使K1、K2、K5线包无回路，K1、K2、K5释放，导致驱动级电源等故障。

十二、三相197VAC变压器中线保险熔断故障

故障现象：播音中A01机突然关机，控制单元TCU的MMI触摸屏显示PB2漏水及主交流故障，冷却控制盘上显示PB冷却故障。

故障解析：启动水泵无效，测各漏水检测器PB均正常，电源柜中漏水检测器对地电压分别为：14.8 V、5.1 V、4.97 V、7.77 V、0 V。测其他PB电源板漏水检测电压为：30 V、5.1 V、5.05 V、14 V、0 V，判断为电源问题，经查为电源柜中去变压器中线的保险熔断，更换后恢复正常。若暂时无保险更换，可以N-1方式工作，但需将TCU钥匙箱中PB2的联锁钥匙放在断开位置。此故障在有的PB上故障现象相同，但在有的PB上故障现象为电源柜LED上显示主交流及冷却故障，PB的LED故障诊断盘上显示主交流故障，不用断联锁钥匙即可以N-1方式工作。分析此次故障解析，如图3-4水漏检测器电路所示，中线保险熔断后，由点火板T1给电源控制板提供的24VAC发生变化，直流输出电压不正常，致使漏水检测比较器输出高电平，造成冷却和供电故障。另外，还使电源控制板Q5截止，U11的12脚输出低电平，造成主交流故障。因为各PB阻抗不同，24VAC的变化也不相同，所以反映出的故障现象也不同。

十三、调机电压故障

故障现象：A02机测激励时，功放PB2单元LED故障诊断盘显示射频功放电压故障，并自动关机。

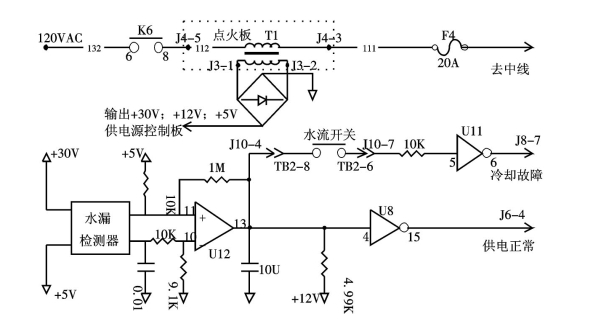

图3-4　水漏检测器电路图

故障解析：此时因变压器输出电压已调至最低位置，又因功放级所有保险已拔掉，整流器处于空载状态，检测器检测到电压过高故障；后恢复一只保险板35 A保险，并将该保险与功放板接线关机，只保留一只5100μF的滤波电容，再开机时正常。

十四、10KVA相高压通地故障

故障现象：播音中A01机突然关机，合成器风机启动，见功放单元PB2的LED故障诊断盘指示为PB2、PB3射频功放主交流故障，PB1正常。控制单元TCU触摸屏显示PB2主交流故障。

故障解析：查为电力室10 kV来电A相通地，B相、C相为11 kV左右。

十五、电源放电板故障(https://www.daowen.com)

故障现象：A02机播音时，功放PB1单元的电源整流柜内一声巨响，PB1自动关机，PB1仪表板电压表上250 V电压逐步降低，约1分钟后才降为0。

故障解析：打开电源柜见电源放电板上2K电阻有放电痕迹，4个10Ω、100W电阻都变色，其中一个已断裂，电源放电板上4个IRFP360管子击穿，一个二极管（CR7）烧断。更换电源放电板上4个10Ω、150W电阻和二极管后，开机正常。分析此次故障可能是开机时250VDC出现异常高电压，将4只IRFP360击穿，同时2K电阻对地放电。管子击穿后，250VDC通过CR7及5个电阻接地，将CR7和4个电阻烧断。出现故障后，电源由在PB上并接的75K电阻放电，放电时间约1分钟左右。

十六、可控硅温度故障

故障现象：A02机试机时，功放PB2单元的整流柜电源LED显示板“RECTIFIER ASSEMBLY TEMPERATURE FAULT”指示灯变红色，显示整流柜内组件温度故障。

故障解析：整流柜内可控硅温度过高或取样电路故障。

十七、205 V电源故障

故障现象：A01机试机时，功放单元PB1的整流柜电源LED显示板“TRANSFORMER CABINET A/C MAINS”指示灯变红，显示变压器A/C主交流故障。

故障解析：没有205 V电源或三相不平衡，经查是B相电压偏低。

十八、变压器温度故障

故障现象：A02机试机时，功放PB1单元的整流柜电源LED显示板“TRANSFORMER CABINET TEMPERATURE FAULT”指示灯变红，显示变压器温度故障。

故障解析：变压器温度过高，更换变压器后正常。

十九、250 V电源故障

故障现象：A02机试机时，功放PB1单元的整流柜电源LED显示板显示射频功放电源“PA VOLTAGE FAULT”指示的电压故障。

故障解析：射频功放250 V电源出现故障，经查是电源柜整流器出现异态导致。

二十、交直流电源故障

故障现象：A01机试机时，功放PB1单元的整流柜电源LED显示板显示射频功放电源“PA CURRENT FAULT”指示的功放电流故障。

故障解析：外电交直流输入电流过高。

二十一、阻流圈温度故障

故障现象：A02机试机时，功放PB3单元的整流柜电源LED显示板显示射频功放电源“CHOKE TEMPERATURE”指示的阻流圈温度故障。

故障解析：阻流圈温度过高，系阻流圈内阻变大导致，更换后正常。

二十二、PB电源控制板Q6（IRL520）场效应管击穿引起的故障

故障现象：试机，加高功率A02机PB1、PB3同时加不起来，故障现象为：

①触摸屏主菜单显示电源故障，进入电源子菜单，显示PB1、PB3电源柜故障、低压电源故障、主交流故障。

②PB1、PB3的LED板显示预驱、低驱、射频放大器电压和转换出错等故障。

故障解析：电源控制板Q6击穿与电源柜驱动级30 A保险熔断现象相同。首先要判断电源柜驱动级30 A保险其中之一是否熔断，若保险正常没有熔断，在开机瞬间测电源柜K3回路负端是否为低电平，如果是高电平，就是电源控制板上的Q6（IRL520）场效应管击穿引起的故障。如图3-5所示，电源控制板上的Q6（IRL520）场效应管击穿后不能开机。因Q6主要用于关机后放电保护设备及人身安全，关机通过放电板放电（放250VDC、驱动125VDC和二进制125VDC电源的电）。特别是在放电板上的放电管Q1、Q2、Q3和Q4（IRFP360）绝缘栅场效应管性能不好时，容易击穿Q6。Q3栅极与Q6栅极连在一起，一旦Q6击穿，开机高电平信号被Q6栅源短路，通过R26到地变成低电平，使Q3无法工作，Q3漏极为高电平，断开电源柜K3回路，使K3光耦合管无法导通发光接通（正常时，+12 V电源通过Q3导通通地点亮K3），致使驱动电磁闸K1、K2无法工作，不能开机。

二十三、二进制电源故障

故障现象：A02机试机时，功放PB2单元的整流柜电源LED显示板显示“BINARY VOLTAGE FAULT”指示的二进制电压故障。

故障解析：二进制电源或采样电路出现故障。

二十四、接触器故障

故障现象：A02机试机时，功放PB1单元的整流柜电源LED显示板显示“DRIVER POWER SUPPLY FAULT”指示的驱动电源故障。

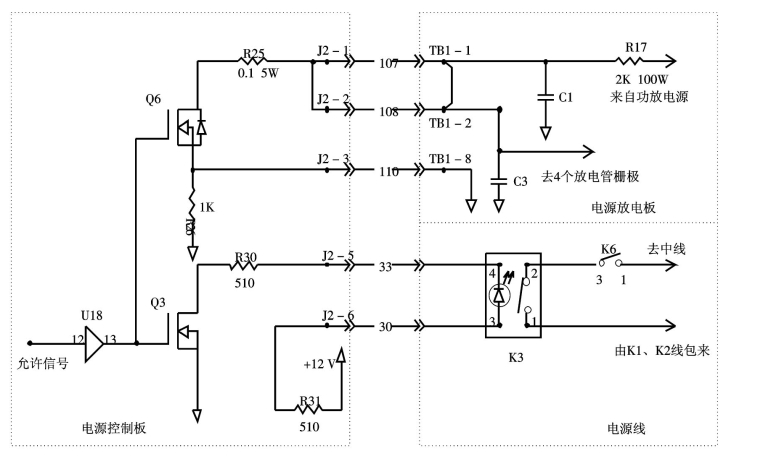

图3-5　电源控制板Q6电路图

故障解析：整流柜驱动接触器上接触不良，导致125 V电源出现故障。

二十五、放电板故障

故障现象：A01机试机中，功放PB1单元的整流柜电源LED显示板出现“POWER SUPPLY DISCHARGE CIRCUIT FAULT”指示的电源放电故障。

故障解析：电源放电板出现故障，更换后正常。

二十六、相序检测器引起的主交流故障

故障现象：A01机试机时，功放单元PB3自动关机后又自动恢复正常，PB3的LED故障诊断盘显示低压主交流故障，电源柜电源LED显示板显示“A/C MAINS FAULT”主交流故障。

故障解析：经检查为电源柜相序检测器中继电器A接点接触不良造成，清洁该继电器接点后恢复正常。后将该继电器两对A接点并起来使用，再未出现上述故障。

二十七、电源放电板4个放电管IRFP360击穿

故障现象：电源柜显示电源放电板故障。

故障解析：放电板TB1的7号端子为放电板故障检测端。合电正常时，应为电源控制板上的5 VDC左右，一旦4个放电管击穿，此端5V被CR2、CR3、CR6和CR7通过放电管到地变成0V低电平，导致电源显示板显示放电板故障，不能开机，也不能复位，只能更换新的4个放电管，即换上新的放电板或更换新的4个IRFP360放电管。

二十八、整流柜中线保险爆炸

故障现象：播音中，A02机（DX600水冷）突然关机，重新开机未启动，查看MMI触摸屏显示电源故障、冷却故障、合成器弧光、伺服故障、模式开关故障，PB1、PB2、PB3面板显示主交流故障、冷却故障。

故障解析：将PB2关机，N-1工作模式开机未启动。查看冷凝器室发现A水路没有启动，手动开启A水路，以N-1方式开机正常。停机后检查发现PB2整流柜中线保险熔断，导致PB主交流故障和冷却故障而关闭A水路。

二十九、电源保险板功率电阻故障

故障现象：A02机（DX200）运行中电压下降，机柜内有炸裂声音，PB功放的LED故障诊断盘网络驻波比指示闪红灯，发射机再次开机后持续封锁，无法恢复原来的高压。

故障解析：打开机箱后门查看，发现中机柜250 V电源保险板上有一功率电阻冒烟着火，紧急将该功率电阻拆下更换，试机正常。
