如何铣削封闭式和开口式键槽及T形槽？注意事项与金属屑清理

1.键槽

常见的键槽有封闭式和开口式两种。

1）封闭式键槽

对于封闭式键槽，单件生产一般在立式铣床上加工。当批量较大时，则通常在键槽铣床上加工。在键槽铣床上加工时，利用专用抱钳把工件夹紧后，如图5.20（a）所示，再用键槽铣刀一层一层地铣削，直到符合要求为止，如图5.20（b）所示。

若利用立铣刀加工，由于铣刀中央无切削刃，因此必须预先在槽的一端钻一个落刀孔，才能用立铣刀铣键槽。

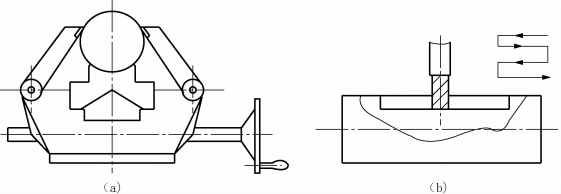

图5.20　铣封闭式键槽

2）铣开口式键槽

使用三面刃铣刀铣削。由于铣刀的振摆会使槽宽度变大，所以铣刀的宽度应稍小于键槽的宽度。对于宽度精度要求较高的键槽，可先试铣，以便确定合适铣刀的宽度。

铣刀和工件安装好以后，要仔细地对刀，也就是确保工件的轴线与铣刀的中心平面对准，以保证键槽的对称性。然后进行铣削深度的调整，调整好以后才可铣削。当键槽较深时，需要分多次走刀切削。

2.T形槽

加工如图5.21所示带有T形槽的工件时，首先按划线校正工件的位置，使工件与进给方向一致，并使工件的上平面与铣床工作台台面平行，以保证T形槽的切削深度一致，然后夹紧工件，即可进行铣削。

1）铣T形槽的步骤(https://www.daowen.com)

（1）铣直角槽。在立式铣床上用立铣刀（或在卧式铣床上用三面刃盘铣刀）铣出一条宽18H7、深30 mm的直角槽，如图5.22（a）所示。

（2）铣T形槽。拆下立铣刀，装上直径32 mm、厚度15 mm的T形槽铣刀。接着把T形槽铣刀的端面调整到与直角槽的槽底相接触，然后开始铣削，如图5.22（b）所示。

（3）槽口倒角。如果T形槽在槽口处有倒角，可拆下T形槽铣刀，装上倒角铣刀倒角，如图5.22（c）所示。

图5.21　T形槽工件

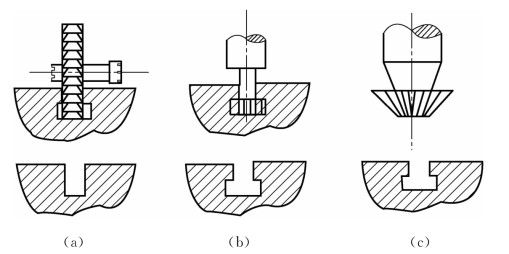

图5.22　T形槽的铣削步骤

2）铣T形槽应注意的事项

（1）T形槽铣刀在切削时金属屑排除比较困难，经常把容屑槽填满而使铣刀不能切削，以致铣刀折断，所以必须经常清除金属屑。

（2）T形槽铣刀的颈部直径比较小，要注意因铣刀受到过大的切削力和突然的冲击力而折断。

（3）由于排屑不畅，切削时热量不易散失，铣刀容易发热，在铣钢质材料时，应充分浇注切削液。

（4）T形槽铣刀在切削时的工作条件差，所以进给量和切削速度要相对小，但铣削速度不能太低，否则会降低铣刀的切削性能，并且增加每齿的进给量。
