如何控制边的显示和相切边的显示？

1．边显示

使用Creo 3.0绘制工程图，不仅可以设置各个视图的显示方式，甚至可以设置各个视图中每根线条的显示方式，这就是边显示。边显示一般有拭除直线、线框、隐藏方式、隐藏线及消隐五种方式。这样一来，可以通过修改边的显示方式使视图清晰简洁，而且容易区分零组件。边显示在装配体工程图中尤为重要。

在功能选项卡区域的选项卡中单击按钮，打开图3.7.3所示的菜单。

(1)拭除直线

如果需要简化视图里的图线，可以根据情况选择性地拭除一些直线，这样使视图显得清晰明白。可拭除的直线为可见直线，对于不可见的直线则没有拭除的意义。下面以图3.7.4所示拭除tool_disk零件主视图的倒角边线为例，说明拭除直线的一般操作过程。

Step1.将工作目录设置至D:\creo3.7\work\ch03.07，打开tool_disk_drw_2.drw工程图文件。

Step2.在功能选项卡区域的选项卡中单击按钮，系统弹出菜单。

Step3.选择命令，系统会提示选取要拭除的直线，按住Ctrl键选取图3.7.4a所示的四条边线，选择菜单中的命令，完成后的视图如图3.7.4b所示。

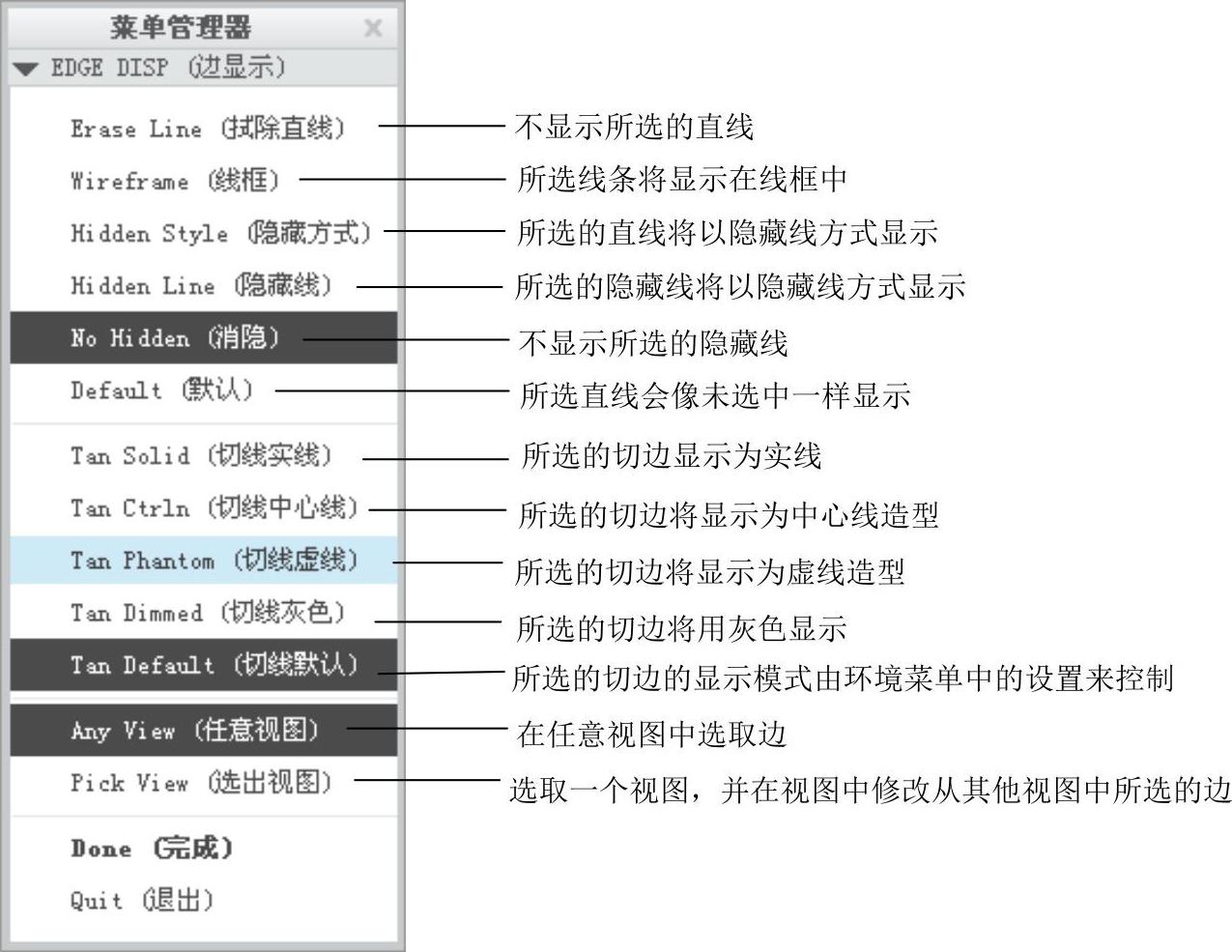

图3.7.3 “边显示”菜单

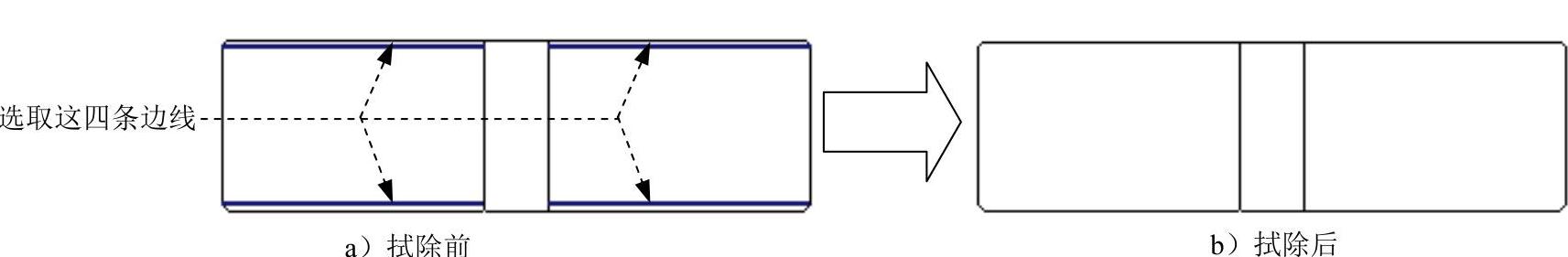

图3.7.4 拭除直线

(2)线框

如果视图处于无隐藏线显示状态，许多图线在当前视图中不可见或以虚线显示，这时如果有必要可以把在视图中不可见的边线设置为可见形式，此时需选择命令。将虚线或不可见边线设置为实线形式显示的一般操作过程如下。

Step1.将工作目录设置至D:\creo3.7\work\ch03.07，打开tool_disk_drw_3.drw工程图文件。

Step2.在功能选项卡区域的选项卡中单击按钮，此时系统弹出菜单。

Step3.选择命令，系统提示选取要显示的边线，选取图3.7.5a所示的边线（该边线在光标划过时以淡蓝色显示），选择菜单中的命令，完成后的视图如图3.7.5b所示。

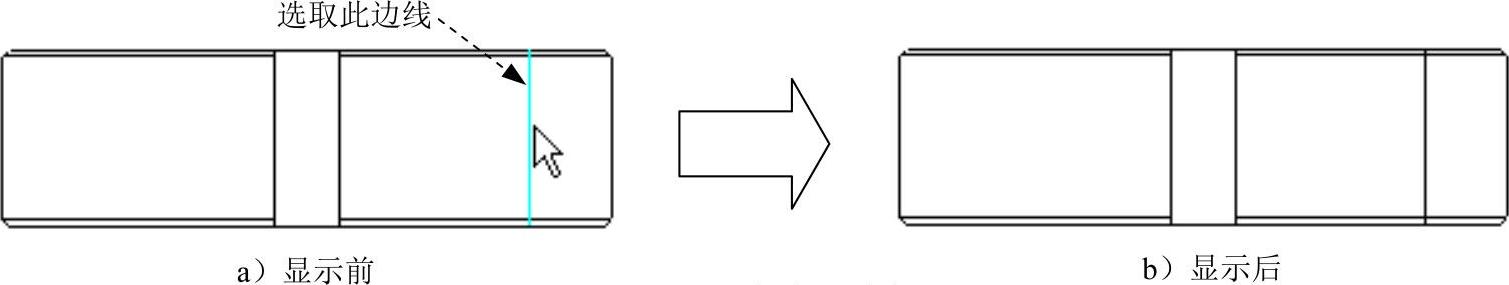

图3.7.5 不可见边线以线框显示

(3)隐藏方式

当需要指定某些边线（这些边线可以是可见边线，也可以是不可见边线）为虚线时，可以设置其为“隐藏方式”显示。其一般操作过程如下。

Step1.将工作目录设置至D:\creo3.7\work\ch03.07，打开tool_disk_drw_4.drw工程图文件。

Step2.在功能选项卡区域的选项卡中单击按钮，此时系统弹出菜单。(https://www.daowen.com)

Step3.选择，系统提示选取要显示的边线，按住Ctrl键选取图3.7.6a所示的两条边线，选择菜单中的命令，完成后的视图如图3.7.6b所示。

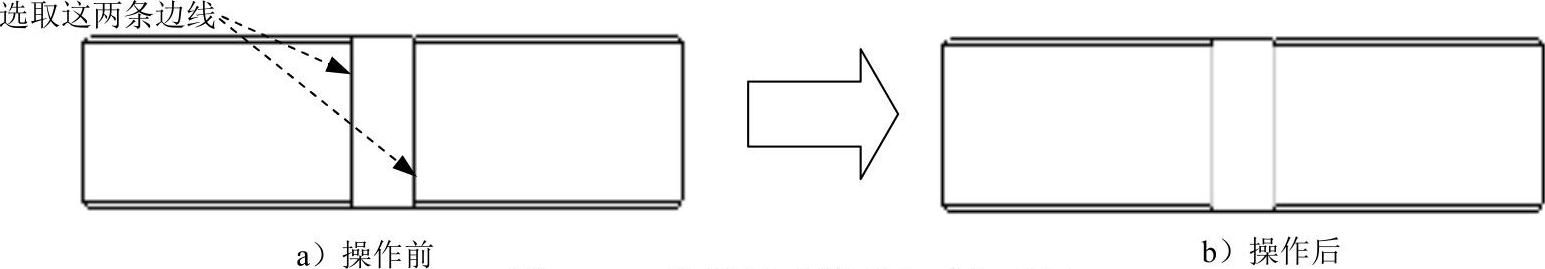

图3.7.6 边线以“隐藏方式”显示

(4)隐藏线

前面提到以形式显示边线可以将不可见边线以实线形式显示，而以方式显示边线时则是将不可见边线变换成虚线。命令对可见边线不起作用。将不可见边线以虚线形式显示的一般操作过程如下。

Step1.将工作目录设置至D:\creo3.7\work\ch03.07，打开tool_disk_drw_5.drw工程图文件。

Step2.在功能选项卡区域的选项卡中单击按钮，此时系统弹出菜单。

Step3.选择，系统提示选取要显示的边线，选取图3.7.7a所示的“不可见边线”（该边线和前面提到的一样，在光标划过时以淡蓝色显示），选择菜单中的命令，完成后的视图如图3.7.7b所示。在图3.7.7b中，读者可以对照以方式和以方式显示边线的不同效果。

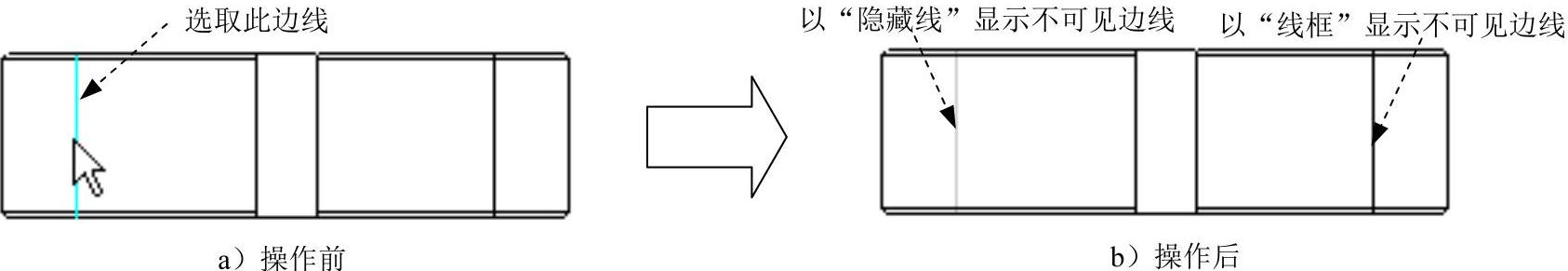

图3.7.7 不可见边线以“隐藏线”显示

（5）消隐

对前面使用和方式显示的不可见边线，如果希望恢复其原来的不可见状态，可以通过命令来实现。读者可以自己尝试操作一下。

2．相切边显示控制

在工程图里，对于某些视图，尤其对于轴测图来说，许多情况需要显示或者不显示零组件的相切边（默认情况下零件的倒圆角也具有相切边），Creo3.0提供了对零件的相切边显示进行控制的功能；如图3.7.8所示，对于该轴测图，可以进行如下操作使其不显示相切边。

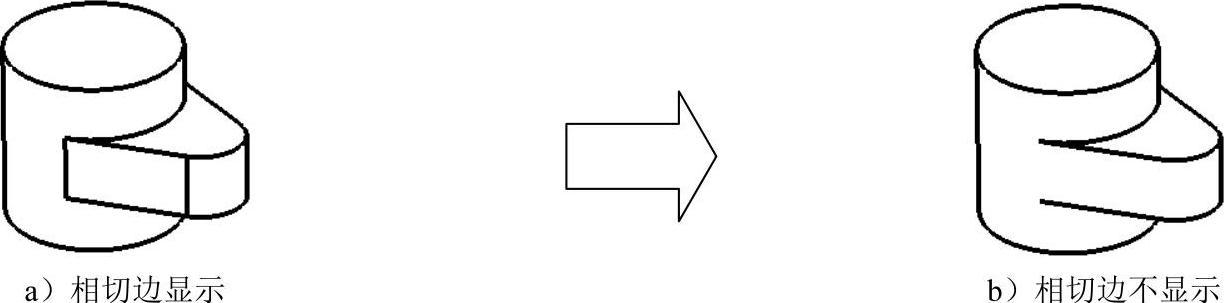

图3.7.8 相切边显示控制

Step1.将工作目录设置至D:\creo3.7\work\ch03.07，打开文件bracket_drw.drw。

Step2.双击图形区中的视图，系统弹出“绘图视图”对话框。

Step3.选取选项，在中选取选项，如图3.7.9所示，然后单击按钮，完成操作后该视图的显示如图3.7.8b所示。

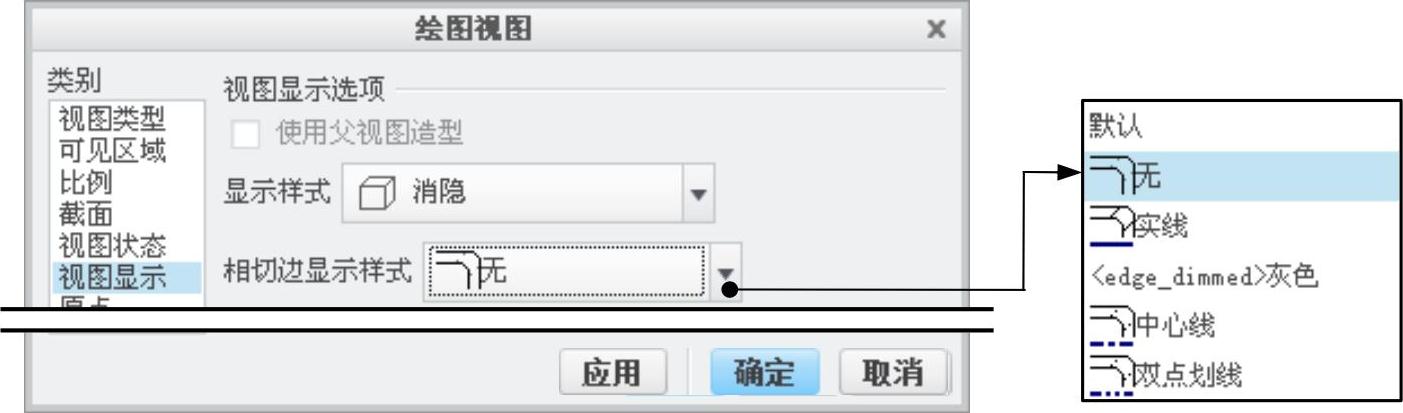

图3.7.9 “绘图视图”对话框
