在工程图环境中，当绘制连续图元时，可以启用“链草绘”命令。在草绘的过程中，当启用了链草绘命令后，前一个图元的终点会自动作为下一个图元的起点。下面以图4.4.1所示的连续图元为例，说明绘制连续图元的过程。
Step1.将工作目录设置至D:\creo3.7\work\ch04.04，打开工程图文件chain.drw。
Step2.在功能选项卡区域的
选项卡中单击
按钮。系统弹出图4.4.2所示的“草绘首选项”对话框，在草绘工具栏中选中
复选框，单击
按钮。
说明：在草绘面板中单击
按钮，也可以启用“链草绘”功能。

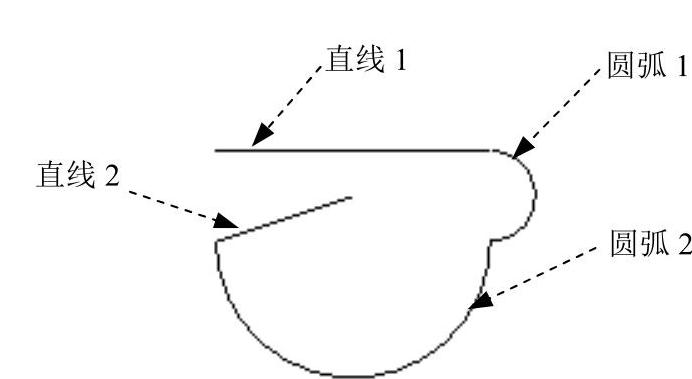

图4.4.1 绘制连续图元
(https://www.daowen.com)

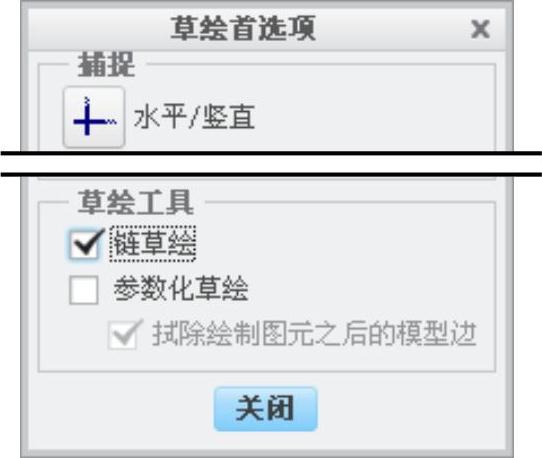

图4.4.2 “草绘首选项”对话框
Step3.首先单击
按钮绘制直线1，然后选择
命令，在系统
的提示下，选取直线1的终点为圆弧1的起点，绘制圆弧1；然后绘制圆弧2和直线2（选取圆弧2的起点为圆弧1的终点，直线2的起点为圆弧2的终点）。
Step4.单击鼠标中键完成连续图元的绘制。
说明：
链创建完毕后，可分别删除或编辑单独的图元。如果不启动链，用户只能绘制单个的图元，例如单个的直线、圆或圆弧。
如果圆和椭圆中心相同，也可将其链接起来。建立了链的第一个椭圆或圆中心后，系统将把它用于随后的每个圆或椭圆，直到终止命令。
