如何定义明细表并更新内容：系统操作步骤详解

当组件转成工程图时，需要使用明细表。和标题栏一样，明细表也可制作成格式文件，在需要的时候直接导入即可。下面接上一节的操作步骤来讲解定义明细表的一般过程。

Stage1．定义重复区域

Step1.选择下拉菜单命令，系统弹出菜单。

Step2.在菜单中选择命令，在弹出的菜单中选择命令。

Step3.系统提示，选取图8.3.2所示的两个单元格，选择菜单下的命令，系统自动将两单元格间的区域定义为重复区域，如图8.3.2所示。

说明：设置了重复区域后，双击重复区域的单元格，会弹出图8.3.3所示的“报告符号”对话框来输入报表参数，双击非重复区域的单元格则弹出“注解属性”对话框。

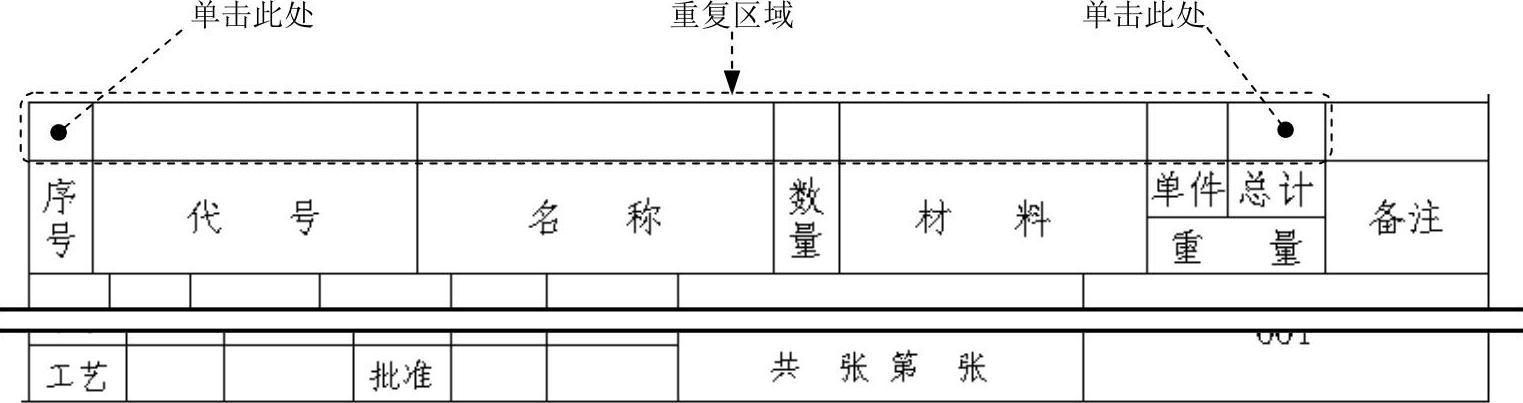

图8.3.2 选择重复区域

Stage2．输入报表参数

Step1.双击重复区域中“序号”所在列的单元格（即“序号”上面的单元格），在弹出的图8.3.3所示的“报告符号”对话框中依次选取选项。

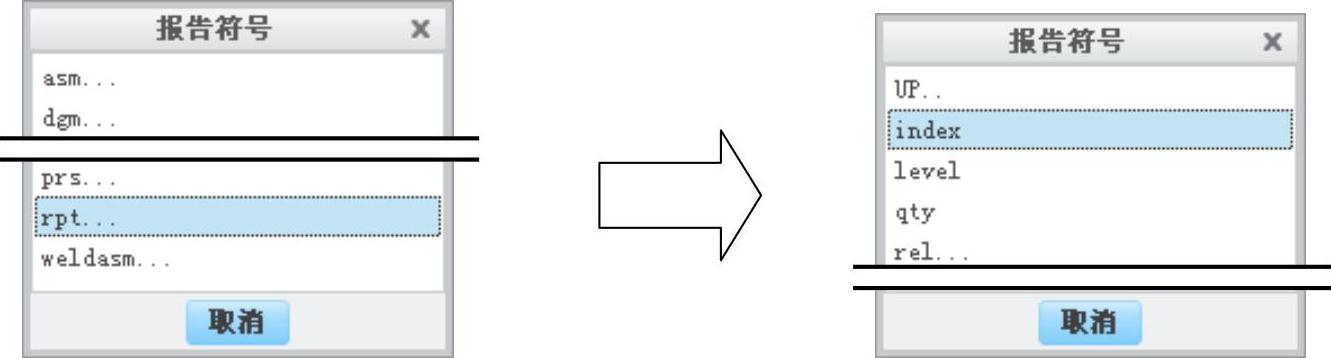

图8.3.3 “报告符号”对话框

Step2.双击重复区域中“代号”所在列的单元格，在弹出的“报告符号”对话框中依次选择选项，系统提示，输入装配体中定义的名称代码drawingno，单击按钮。(https://www.daowen.com)

Step3.双击重复区域中“名称”所在列的单元格，在弹出的“报告符号”对话框中依次选取选项，系统提示，输入装配体中定义的名称代码cname，单击按钮。

Step4.参照前面在重复区域中输入报表信息的操作方法，在“数量”栏中填入rpt.qty；在“材料”栏中填入asm.mbr.userdefined，并在系统提示下输入cmat；在“单件”栏中填入asm.mbr.userdefined，并在系统提示下输入cmass。报表参数输入结果如图8.3.4所示。

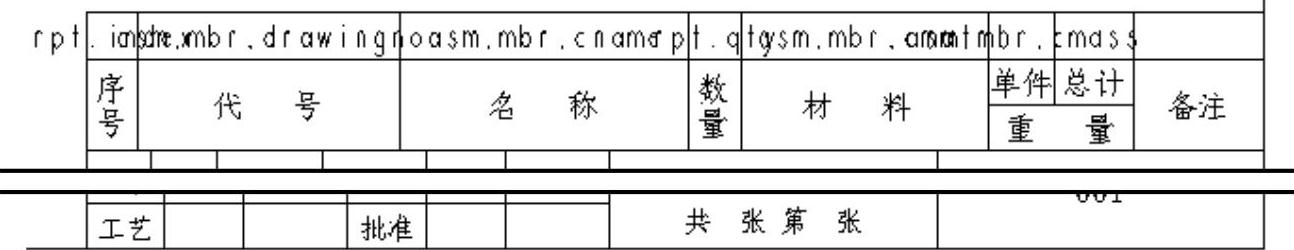

图8.3.4 输入报表参数

Stage3．更新表格内容

选择下拉菜单命令，在弹出的菜单中选择命令，并选择命令，表更新结果如图8.3.5所示。

说明：

在更新完成后，如果单元格中的文本超出单元格界限，可先选取该单元格，再右击，在弹出的快捷菜单中选择命令，然后在弹出的“文本样式”或“注解属性”对话框中设置文本的宽度因子，图8.3.5所示为调整后的结果。

BOM表中重复区域属性默认为“多重记录”，即只要零件出现一次，则在BOM表中增加一行，不管零件是否重复出现，数量栏中不会显示零件数量。

图8.3.5 材料明细表
