分析IS固定和U0S(θ)中的θ变化对应的步骤

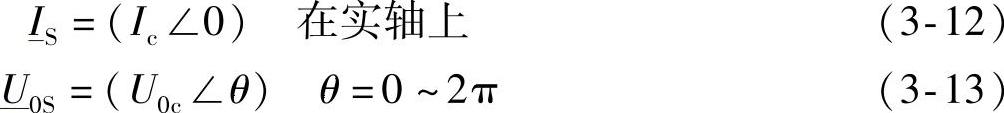

作为对可能的运行状态的第2步的分析，假定式（3-4）和式（3-5）中S端的电流相量和电压相量受到如下方式的约束，根据式（3-2）和式（3-3），

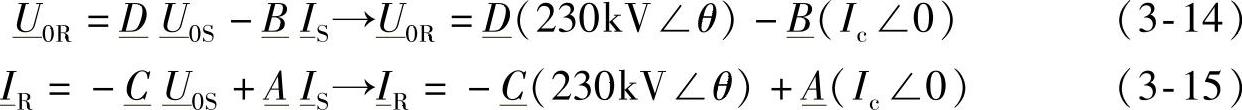

这样，根据2.5节中的式（2-34），剩余的变量和就是唯一确定的：

式（3-15）可以用图3-2所示的相量图展示出来。

图3-2展示了中的θ，也就是相对于在实轴上的的相位角从0变到2π时，所导致的两个不同点集。

点集3：满足电缆载流容量约束的点集，例如图中的相量OL′、OL″、OL‴；

点集4：不允许运行的点集，即的区域，例如相量OH′、OH″、OH‴。(https://www.daowen.com)

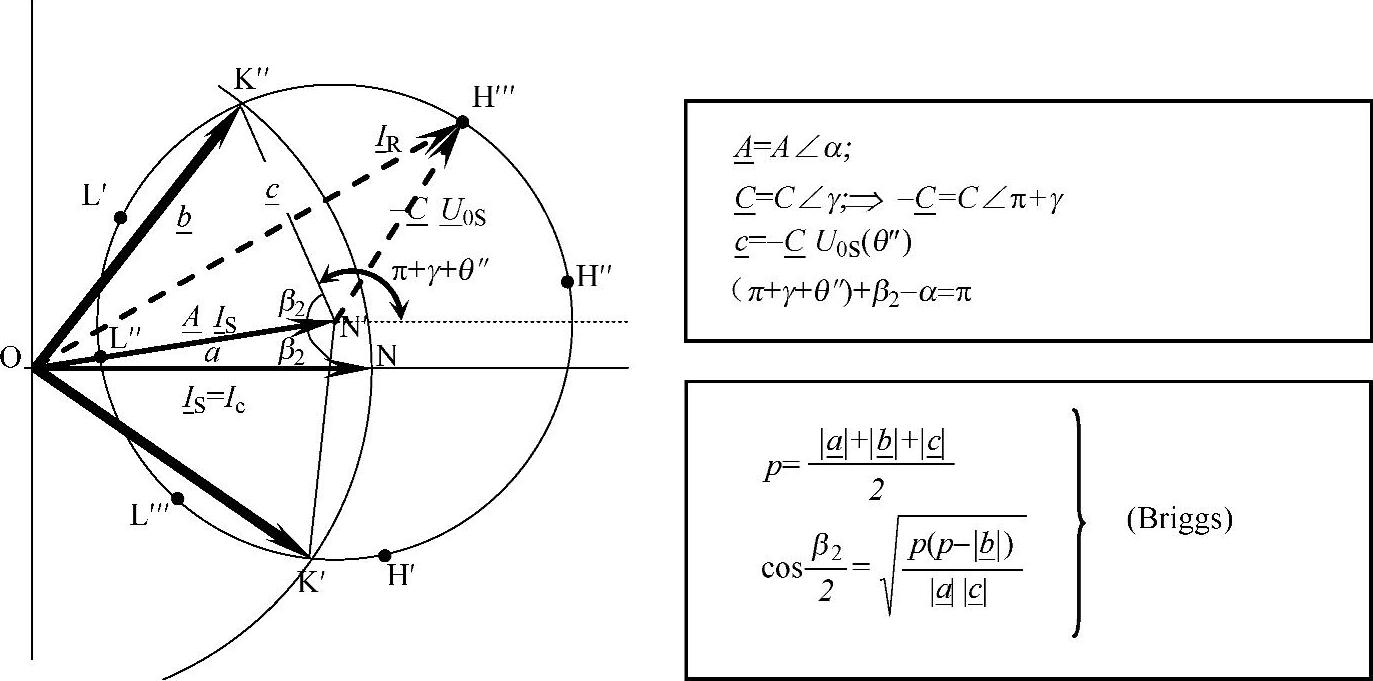

图3-2 第2步分析的相量图

特别地，在条件下确定的相量OK′（此时θ=θ′）和OK″（此时θ=θ″），与第一步分析中的相量OK₁和OK₂非常类似，它将θ的变化范围划分为两个区域，当θ在θ″与θ′之间变化时，电压相量确定了所有满足模值小于c^{的电流相量}，例如OL′、OL″、OL‴。

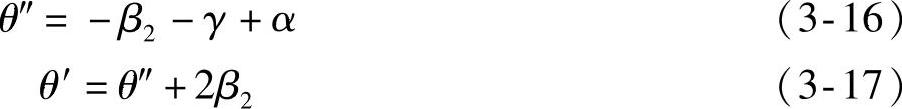

而θ″和θ′的值可以由下式确定：

通过观察图3-2，这是显然的。

通过式（3-14）计算出，第2步分析工作也就结束了。这样，满足约束条件式（3-1）～式（3-3）的第2个稳态运行区域就被完全确定下来了。同样，对于满足的这个区域，在计算S端和R端的三相复功率时也是特别感兴趣的。
