止裂槽创建范例1：优化有效预防裂缝问题

下面介绍图3.4.6b所示的止裂槽的创建过程。

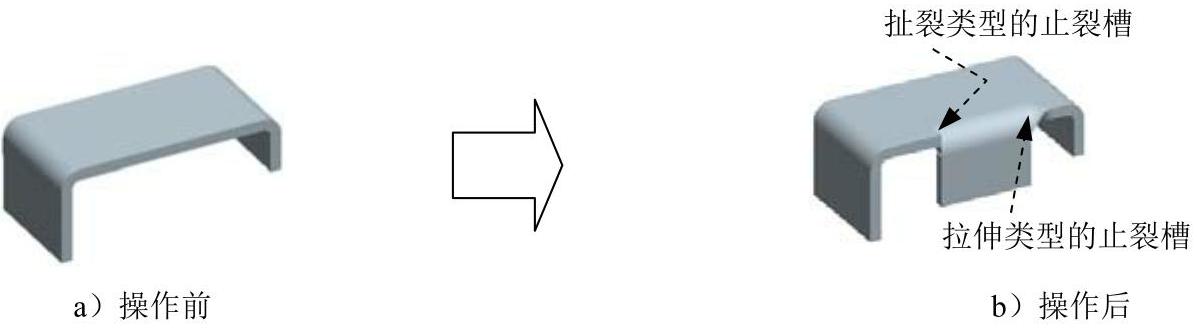

图3.4.6 止裂槽创建范例1

Step1.将工作目录设置至D:\creo3.4\work\ch03.04，打开文件relief_flat.prt。

Step2.单击功能选项卡区域中的按钮，系统弹出“平整”操控板。

Step3.在系统的提示下，选取图3.4.7所示的模型边线为附着边。

Step4.选取平整壁的形状类型为。

Step5.定义折弯角度。在该操控板的图标后面的文本框中输入角度值90.0，并单击按钮。

Step6.定义平整壁的形状尺寸。单击按钮，在系统弹出的界面中分别输入数值20.0、-10.0、-15.0，并分别按Enter键，如图3.4.8所示。

注意：在文本框中输入负值，按Enter键后，则显示为正值。

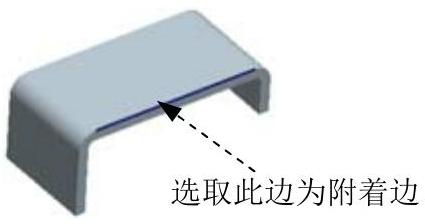

图3.4.7 定义附着边

(https://www.daowen.com)

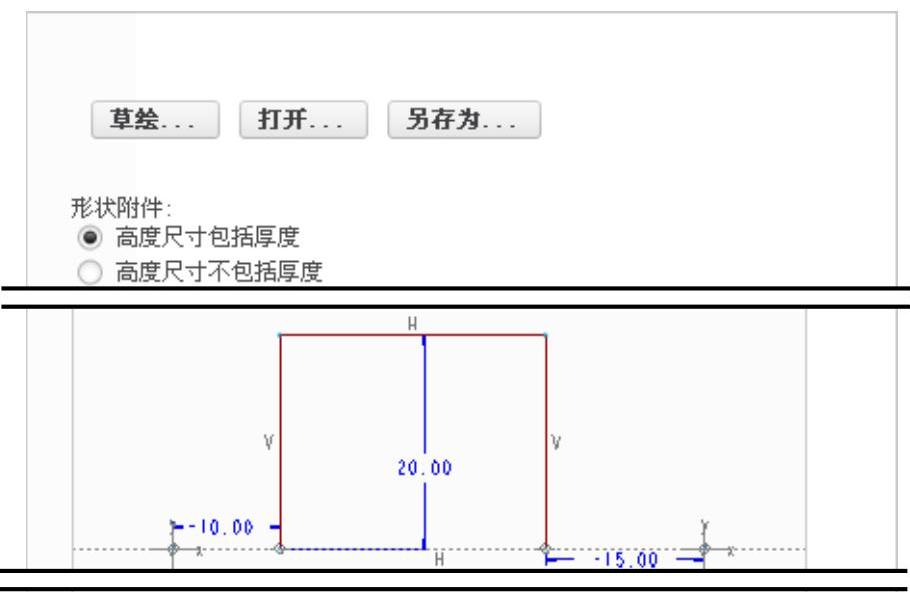

图3.4.8 “形状”界面

Step7.定义折弯半径。确认（在连接边上添加折弯）按钮被按下，然后在其后的文本框中输入折弯半径值3.0；折弯半径所在侧为（内侧，即标注折弯的内部曲面）。

Step8.定义两端的止裂槽。

（1）在该操控板中单击按钮，在系统弹出的界面中选中复选框。

（2）定义侧1止裂槽。选中单选项，在下拉列表中选择选项，输入角度值30.0和宽度值2.5（图3.4.9）。模型中这两个尺寸的含义如图3.4.10所示。

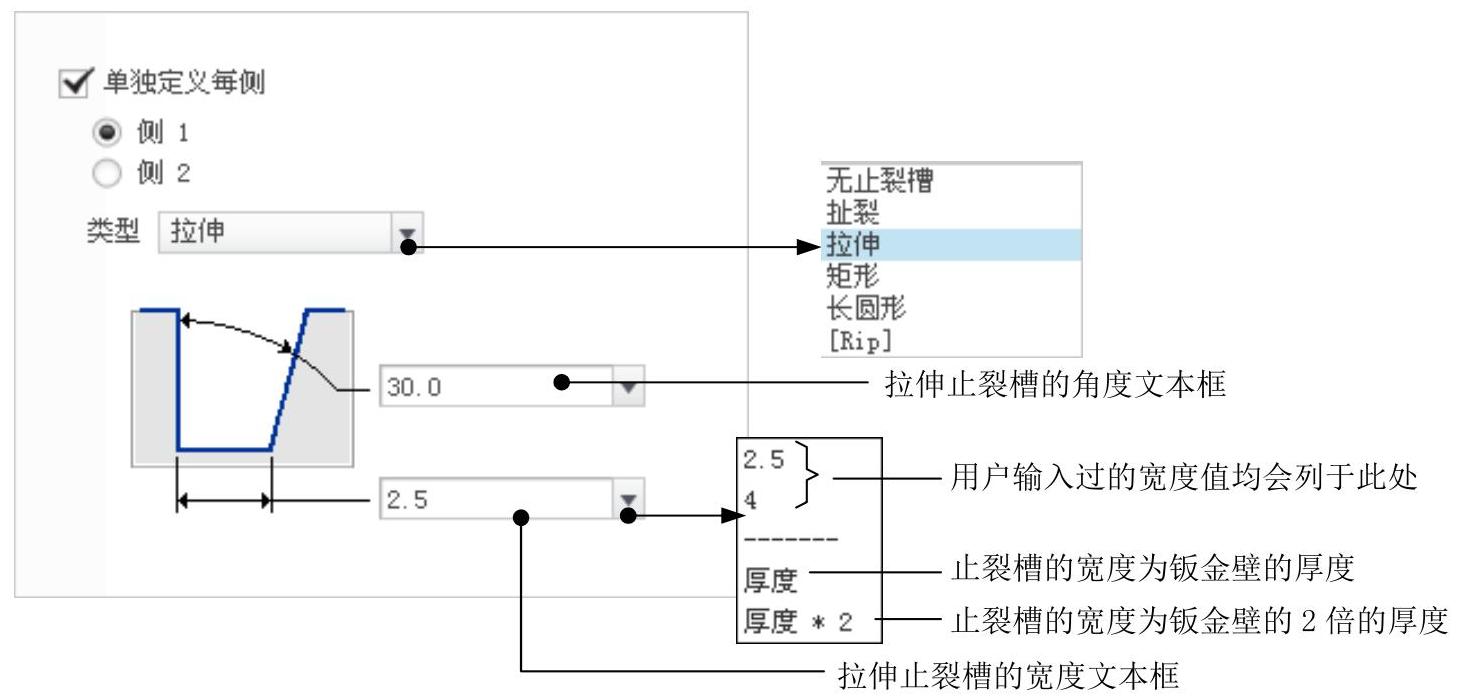

图3.4.9 侧1止裂槽：拉伸类型

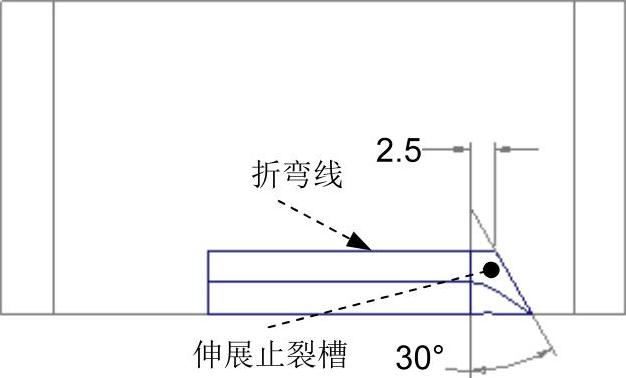

图3.4.10 伸展止裂槽的尺寸

（3）定义侧2止裂槽。选中单选项，在下拉列表中选择选项。

Step9.在该操控板中单击按钮，预览所创建的特征；确认无误后，单击“完成”按钮。
