止裂槽创建范例2：设计与实践

下面介绍图3.4.11b所示的止裂槽的创建过程。

Step1.将工作目录设置至D:\creo3.4\work\ch03.04，打开文件relief_fla.prt。

Step2.单击功能选项卡区域中的“法兰”按钮，系统弹出“凸缘”操控板。

Step3.选取附着边。在系统的提示下，选取图3.4.12所示的模型边线。

Step4.选取法兰附加钣金壁的形状类型为。

Step5.定义法兰附加钣金壁的侧面轮廓尺寸。单击按钮，在系统弹出的界面中分别输入数值18.0、90.0，并分别按Enter键（图3.4.13）。

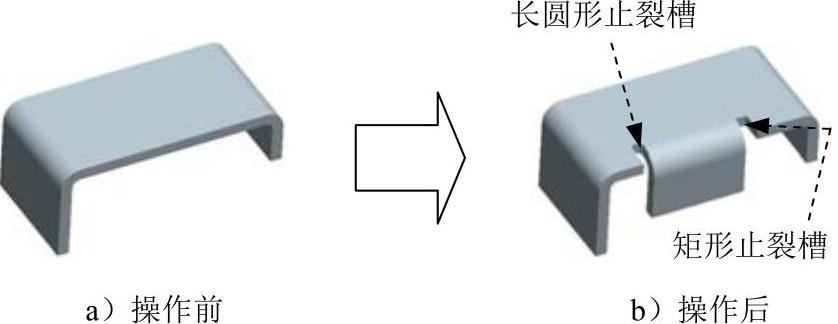

图3.4.11 止裂槽创建范例2

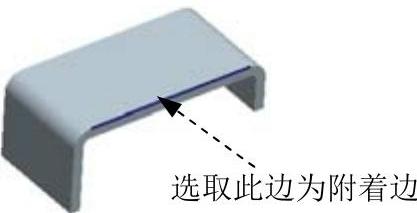

图3.4.12 定义附着边

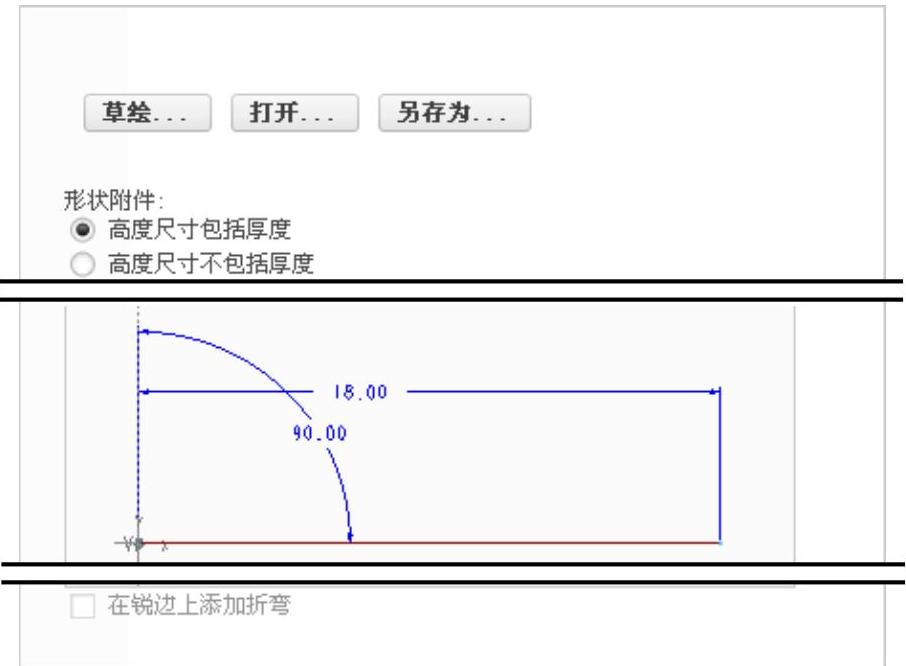

图3.4.13 “形状”界面

Step6.定义长度。单击按钮，系统弹出图3.4.14所示的界面，在下拉列表中选择选项，然后在文本框中分别输入数值-15.0和-10.0（注意：在文本框中输入负值，按Enter键后，则显示为正值）。

Step7.定义折弯半径。确认按钮（在连接边上添加折弯）被按下，然后在其后的文本框中输入折弯半径值3.0；折弯半径所在侧为（内侧）。

Step8.定义止裂槽。

（1）在“凸缘”操控板中单击按钮，在系统弹出的界面中，接受系统默认的“止裂槽类别”为，选中复选框。(https://www.daowen.com)

（2）定义侧1止裂槽。选中单选项，在下拉列表中选择选项，止裂槽的深度及宽度尺寸采用系统默认设置值。

注意：深度选项表示止裂槽的深度至折弯线处，如图3.4.15所示。

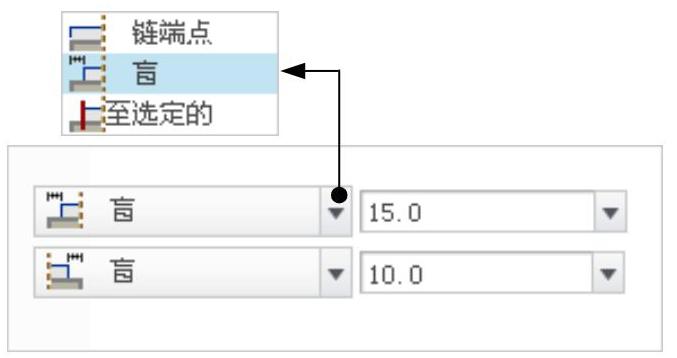

图3.4.14 “长度”界面

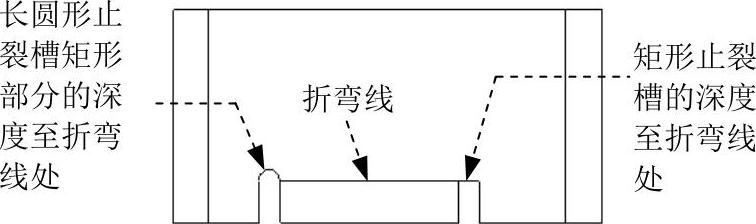

图3.4.15 止裂槽的深度说明

（3）定义侧2止裂槽。选中单选项，在下拉列表中选择选项，止裂槽尺寸采用系统默认设置值（图3.4.16）。

注意：深度选项表示止裂槽矩形部分的深度至折弯线处，如图3.4.17所示。

Step9.在“凸缘”操控板中，单击按钮，预览所创建的特征；确认无误后，单击“完成”按钮。

说明：在模型上双击所创建的止裂槽，可修改其尺寸。

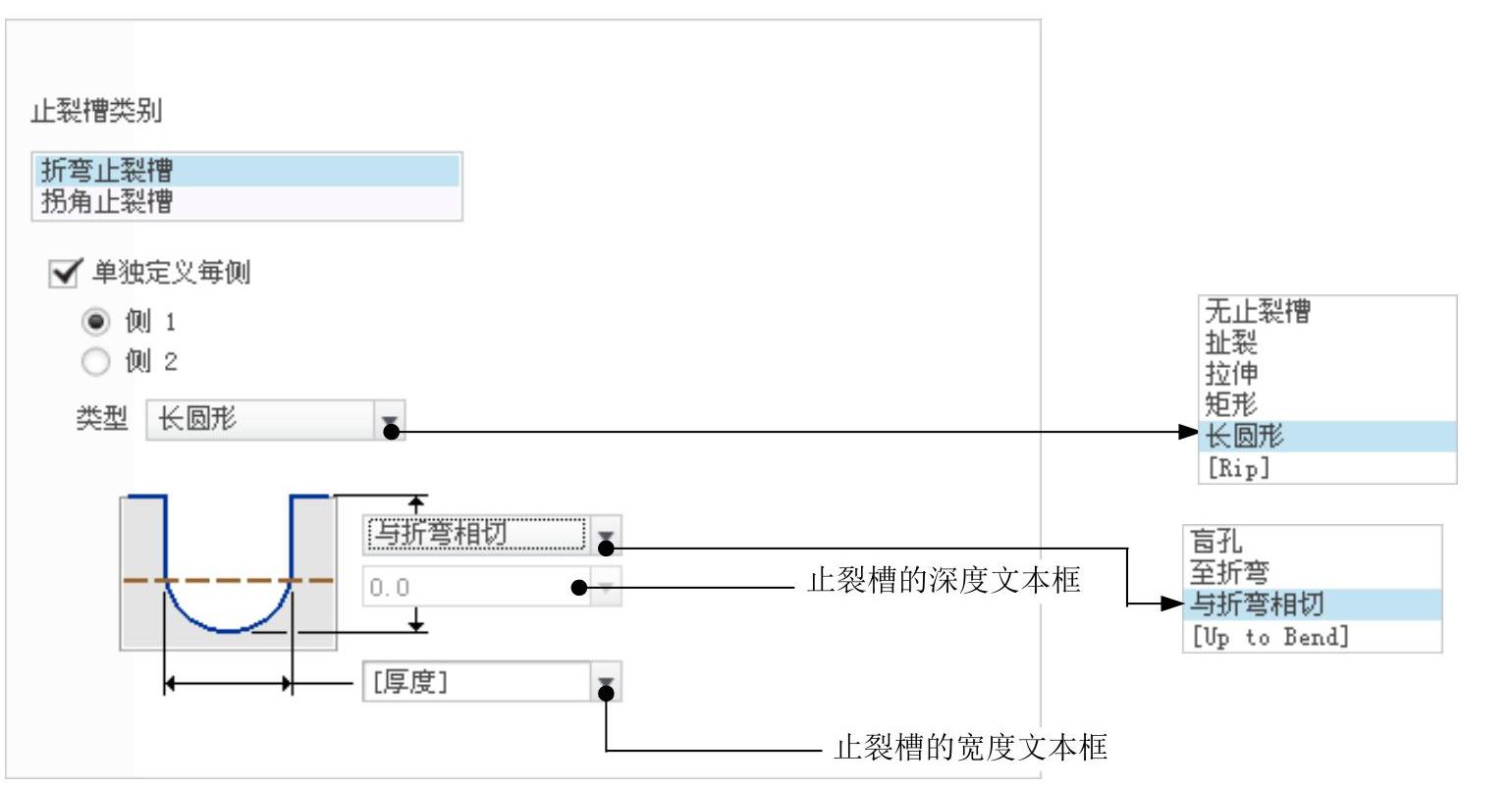

图3.4.16 “止裂槽”界面

图3.4.17 创建封合的附加法兰侧壁
