下面以图4.5.1所示的模型为例，说明拐角止裂槽特征的一般创建过程。
Stage1.创建拐角止裂槽特征
Step1.将工作目录设置至D:\creo3.4\work\ch04.05，打开文件corner_relief.prt。
Step2.单击
功能选项卡
区域中的
按钮，此时系统弹出“拐角止裂槽”操控板。
Step3.在“拐角止裂槽”操控板中单击
按钮，然后单击
按钮，在系统弹出界面的
下拉列表中选择
选项，在扯裂槽的宽度值文本框中输入数值10.0。
Step4.单击“拐角止裂槽”操控板中的
按钮，完成拐角止裂槽特征的创建。
Stage2.查看拐角止裂槽
创建完拐角止裂槽特征后，从三维的钣金件上并不能完整地显示圆形或斜圆形拐角止裂槽，只有将三维的钣金件展平后才能完全显示，下面说明其操作过程。(https://www.daowen.com)
Step1.单击
功能选项卡
区域中的“展平”按钮
，此时系统弹出“展平”操控板。
Step2.定义固定面。在系统
的提示下，选取图4.5.2所示的表面为固定面。
Step3.单击
按钮，完成展平特征的创建。可查看到Stage1中所创建的圆形拐角止裂槽，如图4.5.3c所示。

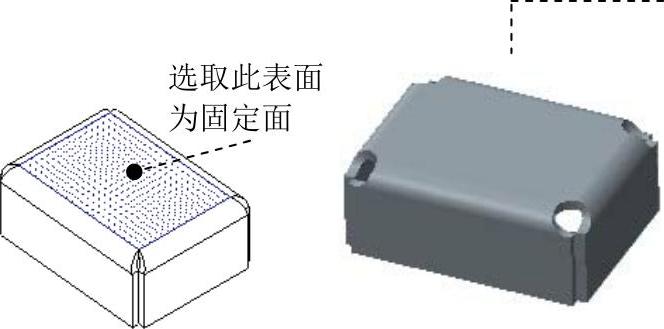

图4.5.2 选取固定面

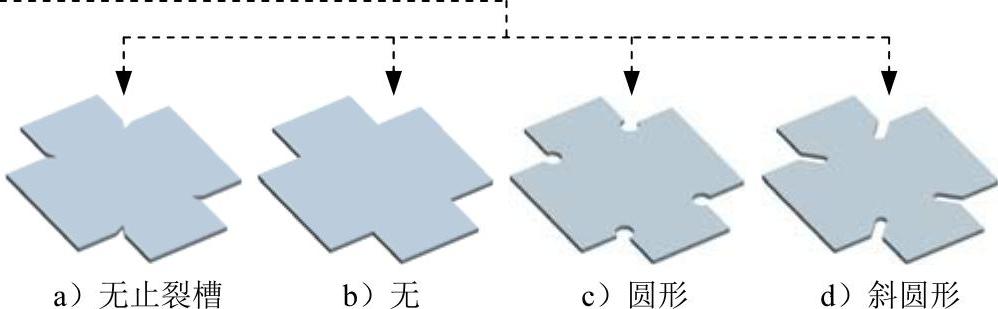

图4.5.3 拐角止裂槽
