下面将进行右侧封板的设计，钣金件模型及模型树如图8.13.166所示。

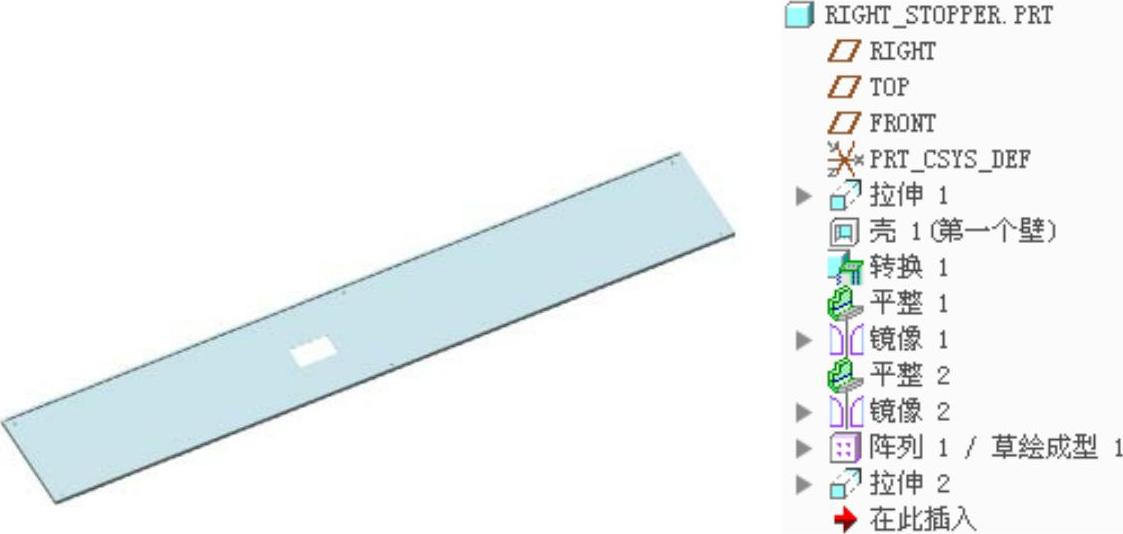

图8.13.166 钣金件模型及模型树

Step1.新建一个实体零件模型，命名为right_stopper。

Step2.创建图8.13.167所示的拉伸特征1。在功能选项卡区域中单击“拉伸”按钮；选取TOP基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；绘制图8.13.168所示的截面草图，在“拉伸”操控板中定义拉伸类型为，输入深度值17.0；单击按钮，完成拉伸特征1的创建。

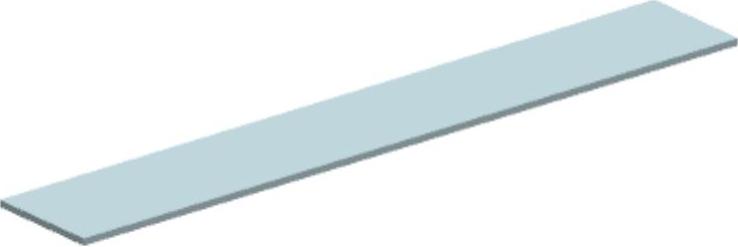

图8.13.167 拉伸特征1

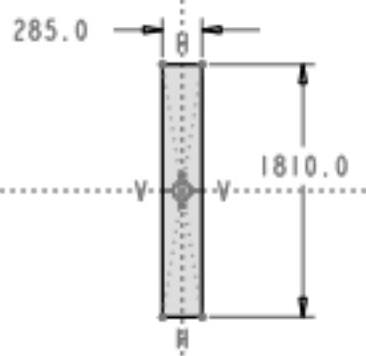

图8.13.168 截面草图

Step3.将零件转换为钣金件，如图8.13.169所示。单击功能选项卡区域中的按钮；在系统弹出的“第一壁”操控板中单击按钮；选取图8.13.170所示的模型表面为壳体的移除面；输入钣金壁厚度值1.2，单击按钮，完成转换钣金特征的创建。

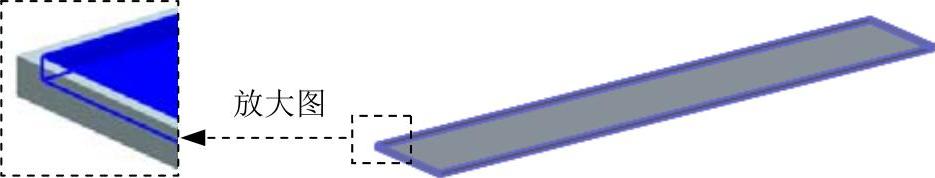

图8.13.169 将零件转换为钣金件

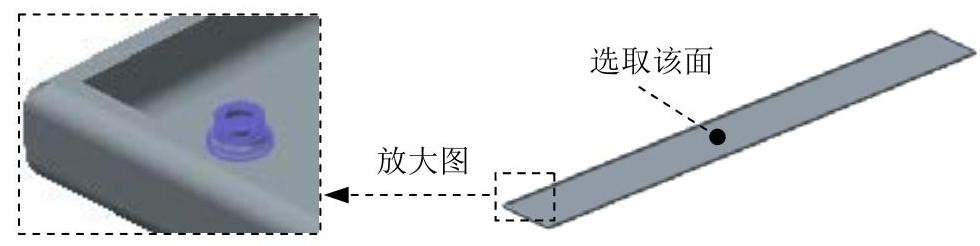

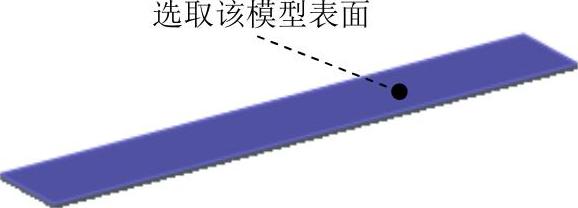

图8.13.170 定义移除面

Step4.创建图8.13.171所示的转换特征1。单击功能选项卡区域中的“转换”按钮；在“转换”操控板中单击“边扯裂”按钮，选取图8.13.172所示的4条拐角边线为要扯裂的边，单击“边扯裂”操控板中的按钮；在“转换”操控板中单击按钮，在其文本框中输入半径值3.0（内侧）；再单击按钮，完成转换特征1的创建。

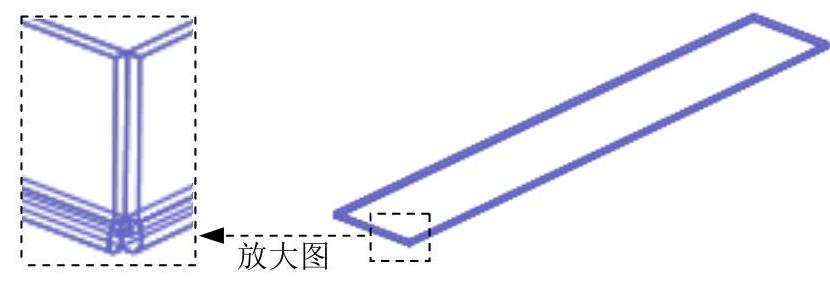

图8.13.171 转换特征1

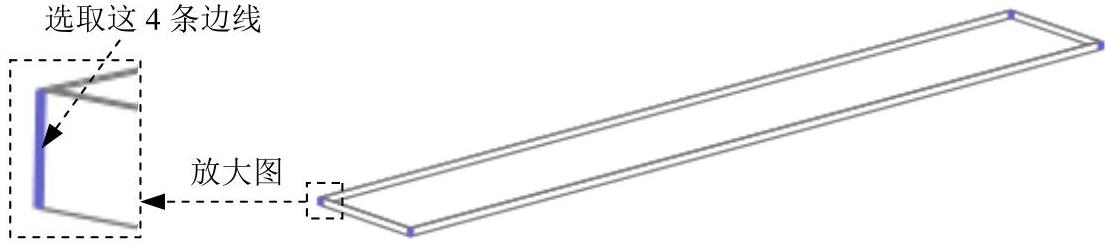

图8.13.172 定义扯裂边线

Step5.创建图8.13.173所示的附加钣金壁平整特征1。单击功能选项卡区域中的“平整”按钮；选取图8.13.174所示的模型边线为附着边；在“平整”操控板中选择形状类型为；在后的文本框中输入角度值90.0；单击按钮，在系统弹出的界面中单击按钮，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.13.175所示的截面草图（等腰梯形）；单击按钮；确认按钮被按下，并在其后的文本框中输入折弯半径值3.0，折弯半径所在侧为；单击按钮，完成平整特征1的创建。

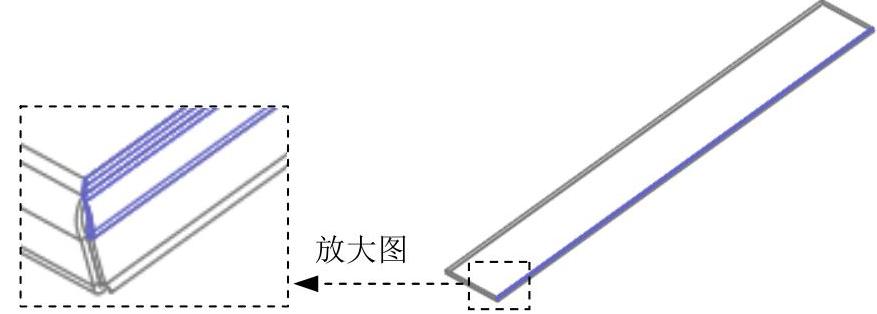

图8.13.173 平整特征1

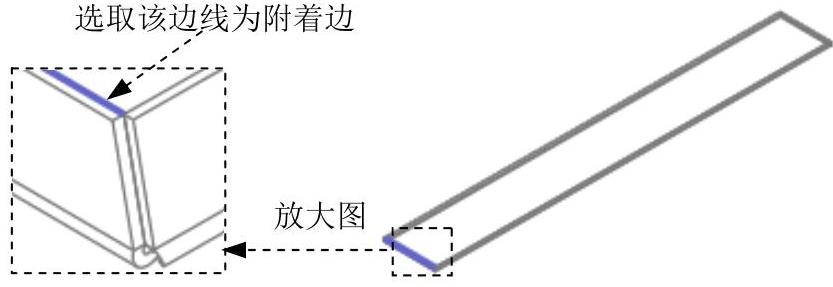

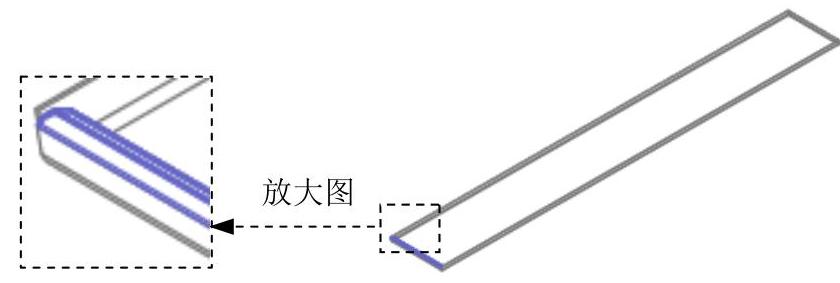

图8.13.174 定义附着边

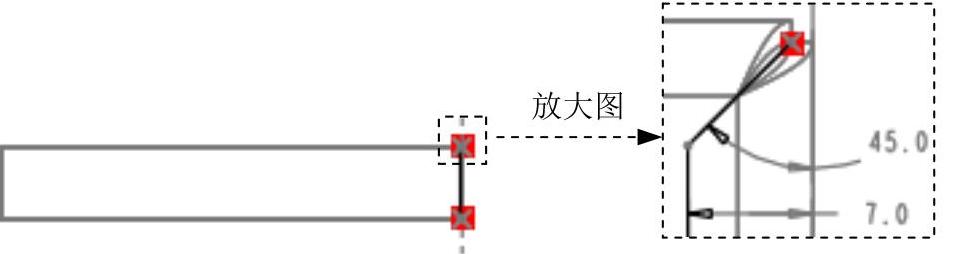

图8.13.175 截面草图

Step6.创建图8.13.176所示的镜像特征1。选取Step5所创建的平整特征1为镜像源特征；单击功能选项卡区域中的按钮，选取FRONT基准平面为镜像平面；单击按钮，完成镜像特征1的创建。(https://www.daowen.com)

图8.13.176 镜像特征1

Step7.创建图8.13.177所示的附加钣金壁平整特征2。单击功能选项卡区域中的“平整”按钮；选取图8.13.178所示的模型边线为附着边；在“平整”操控板中选择形状类型为；在后的文本框中输入角度值90.0；单击按钮，在系统弹出的界面中单击按钮，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.13.179所示的截面草图（等腰梯形）；单击按钮；确认按钮被按下，并在其后的文本框中输入折弯半径值3.0，折弯半径所在侧为；单击按钮，完成平整特征2的创建。

图8.13.177 平整特征2

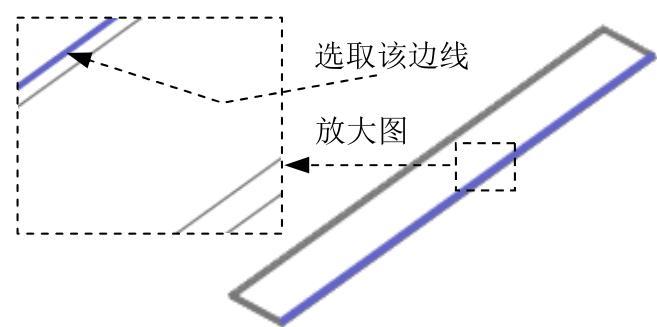

图8.13.178 定义附着边

图8.13.179 截面草图

Step8.创建图8.13.180所示的镜像特征2。选取Step7所创建的平整特征2为镜像源特征；单击功能选项卡区域中的按钮，选取RIGHT基准平面为镜像平面；单击按钮，完成镜像特征2的创建。

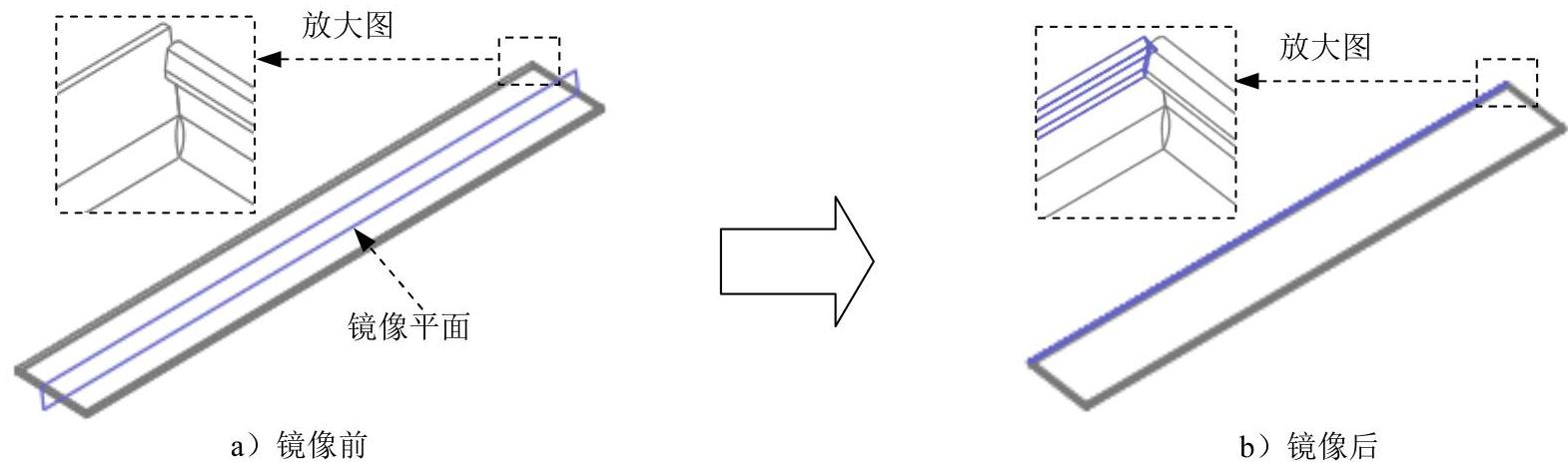

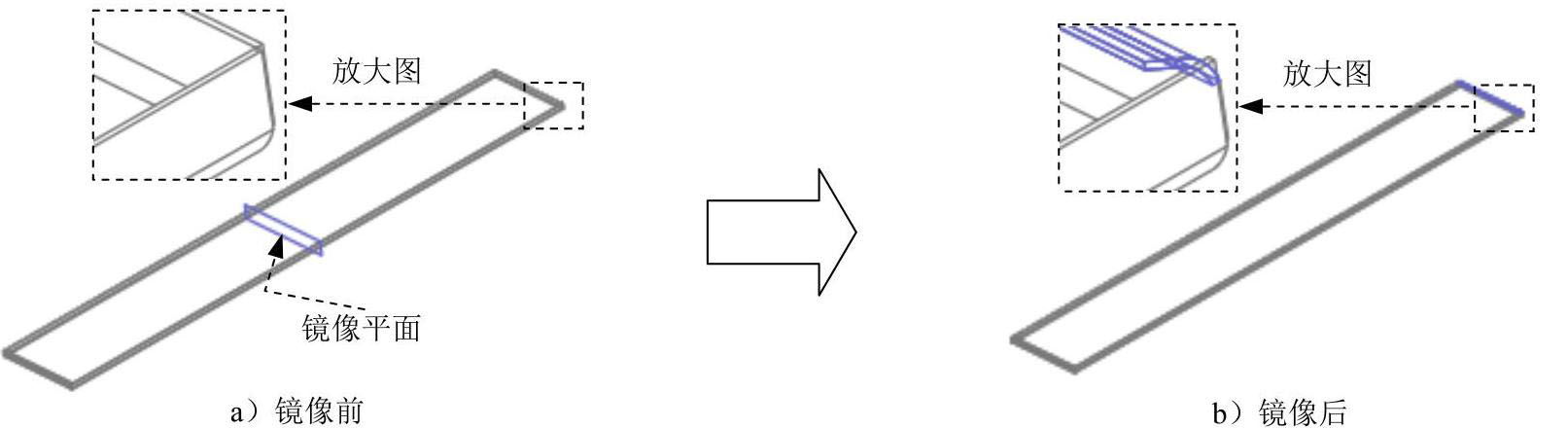

图8.13.180 镜像特征2

Step9.以冲压方式创建图8.13.181的钣金草绘成形特征1。单击功能选项卡区域节点下的按钮；选取图8.13.181所示的模型表面为草绘平面，选取FRONT基准平面为参考平面，方向为；绘制图8.13.182所示的截面草图，在文本框中输入深度值5.0；单击按钮，在其界面中取消选中和复选框，并在区域中选中复选框，其他参数采用系统默认设置值；单击按钮，完成草绘成形特征1的创建。

图8.13.181 草绘成形特征1

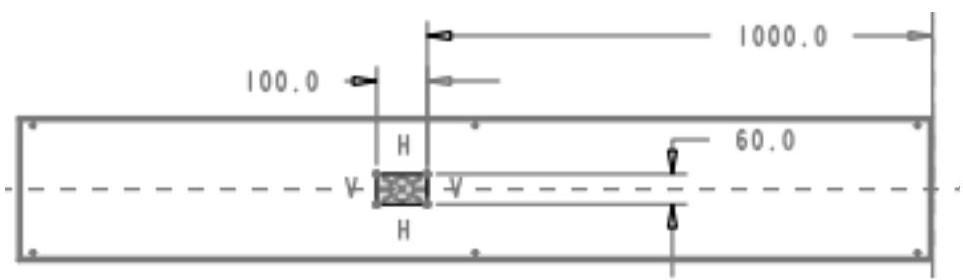

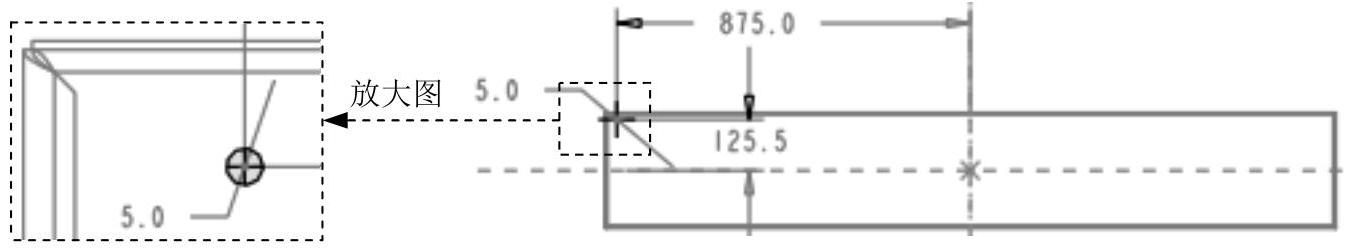

图8.13.182 截面草图

Step10.创建图8.13.183所示的阵列特征1。在模型树中选择“草绘成形1”特征后右击，从系统弹出的快捷菜单中选择命令；在“阵列”操控板中选择以“方向”方式控制阵列，选取FRONT基准平面为第一方向阵列参考；单击按钮调整阵列方向；在该操控板的阵列数量栏中输入数量值3，尺寸增量值为875；选取RIGHT基准平面为第二方向阵列参考；在该操控板的阵列数量栏中输入数量值2，尺寸增量值为251；单击按钮，完成阵列特征1的创建。

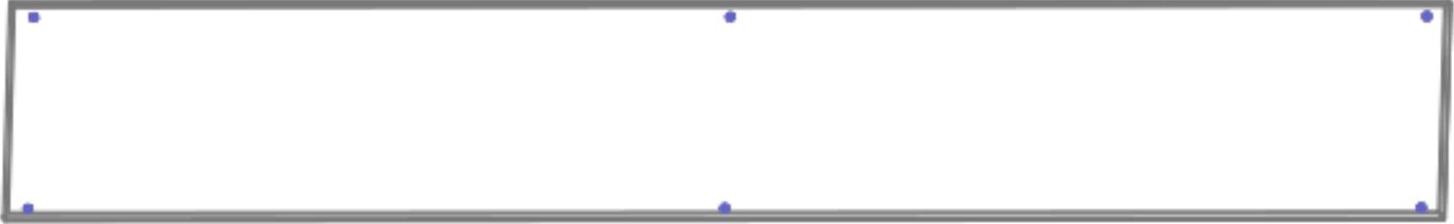

图8.13.183 阵列特征1

Step11.创建图8.13.184所示的拉伸特征2。在功能选项卡区域中单击按钮，确认按钮、按钮和按钮被按下；选取TOP基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.13.185所示的截面草图；在“拉伸”操控板中定义拉伸类型为；单击按钮调整移除方向；选择材料移除的方向类型为（移除垂直于驱动曲面的材料）；单击按钮，完成拉伸特征2的创建。
