启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮，然后单击“确定”按钮，创建一个新的零件文件。

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“直线”按钮，绘制草图，并标注智能尺寸，如图9-26所示。

图9-26 绘制草图

生成薄壁零件。单击“特征”工具栏中的“拉伸凸台/基体”按钮，或执行“插入”→“凸台/基体”→“拉伸”菜单命令，在弹出的“凸台-拉伸”属性管理器中设置终止条件为“两侧对称”，输入拉伸距离为410.00mm，薄壁厚度为0.70mm，单击“薄壁”选项组中的“反向”按钮，使薄壁的厚度方向朝里，其他参数取默认值，如图9-27所示。然后单击“确定”按钮，生成薄壁零件，如图9-28所示。

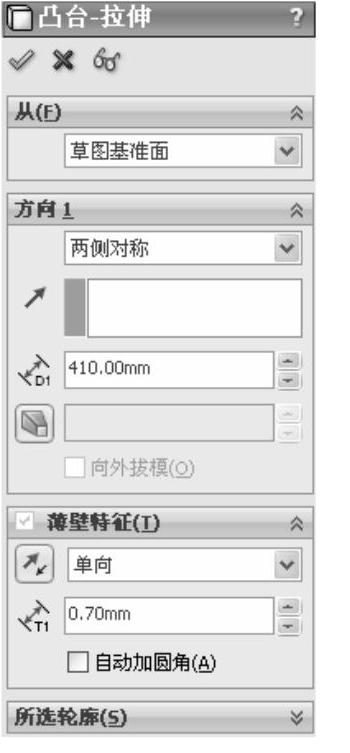

图9-27 “凸台-拉伸”属性管理器

图9-28 生成薄壁零件

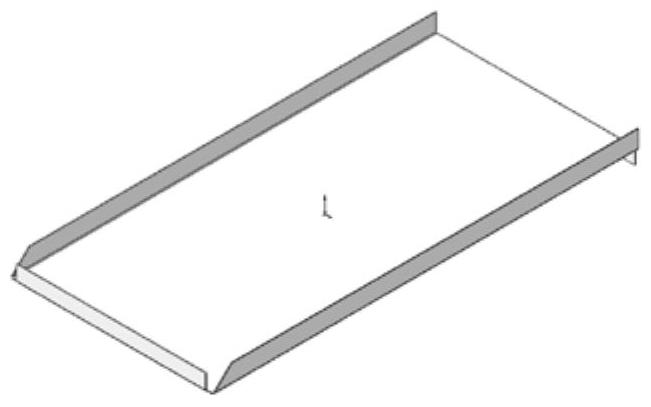

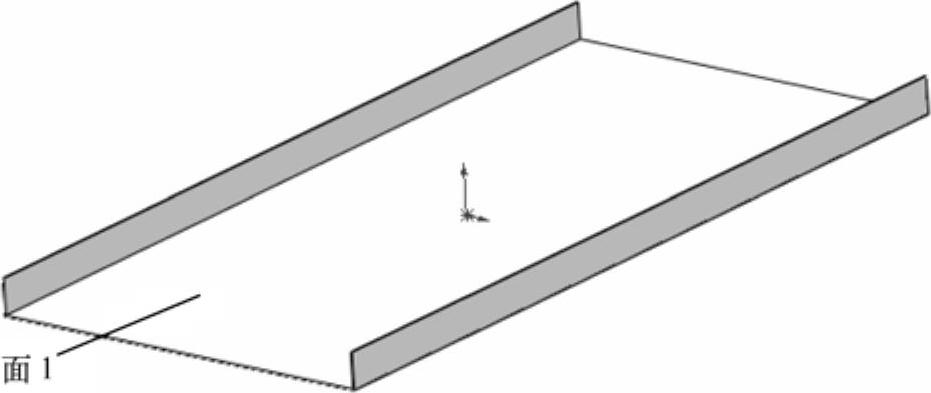

生成钣金零件。单击“钣金”工具栏中的“插入折弯”按钮，或执行“插入”→“钣金”→“折弯”菜单命令，在弹出的“折弯”属性管理器中，输入半径值为0.80mm，其他参数取默认值，如图9-29所示。在视图中选择图9-28中的面1为固定面，然后单击“确定”按钮。

设置基准面。在左侧“FeatureManager设计树”中选择“右视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“直线”按钮，绘制草图，并标注智能尺寸，如图9-30所示。

图9-29 “折弯”属性管理器

图9-30 绘制草图

切除零件。单击“特征”工具栏中的“拉伸切除”按钮，或执行“插入”→“切除”→“拉伸”菜单命令，弹出“切除-拉伸”属性管理器，设置“方向1”和“方向2”中的终止条件为“完全贯穿”，其他参数取默认值，如图9-31所示。然后单击“确定”按钮，切除零件如图9-32所示。(www.daowen.com)

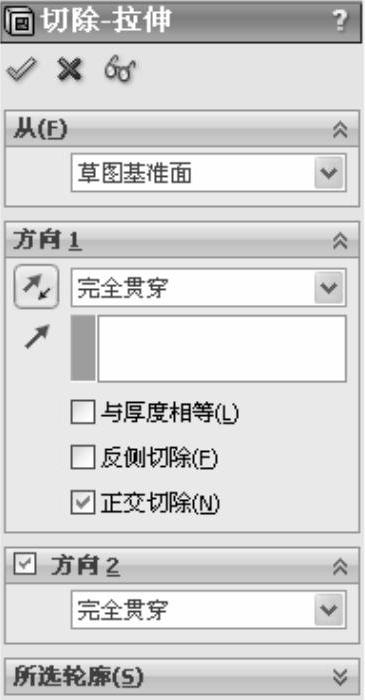

图9-31 “切除-拉伸”属性管理器

图9-32 切除零件

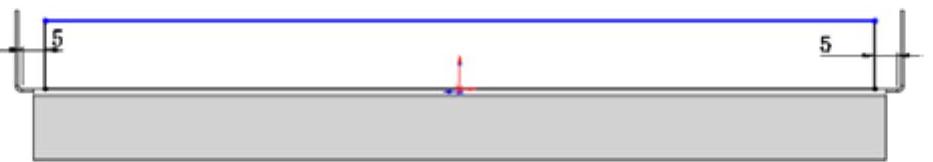

生成边线法兰1。单击“钣金”工具栏中的“边线法兰”按钮，或执行“插入”→“钣金”→“边线法兰”菜单命令，弹出“边线-法兰”属性管理器，在视图中切除拉伸另一侧边线，选择“内部虚拟交点”，“折弯在外”类型，给定深度为15.00mm，其他参数取默认值，如图9-33所示。单击“编辑法兰轮廓”按钮，进入草图环境，弹出“轮廓草图”对话框，边线法兰轮廓尺寸如图9-34所示，单击“完成”按钮，完成边线法兰的创建，如图9-35所示。

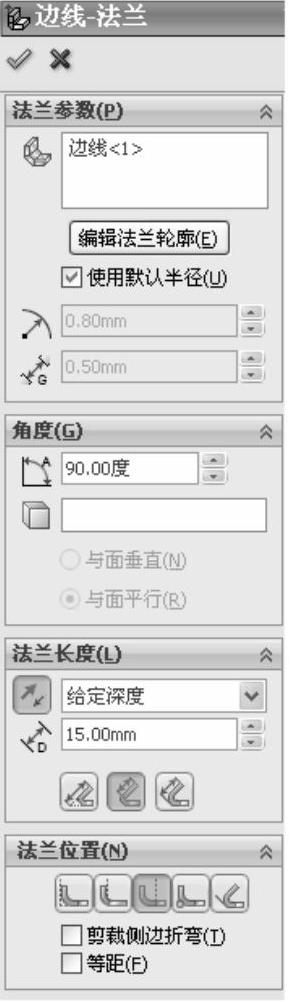

图9-33 “边线-法兰”属性管理器

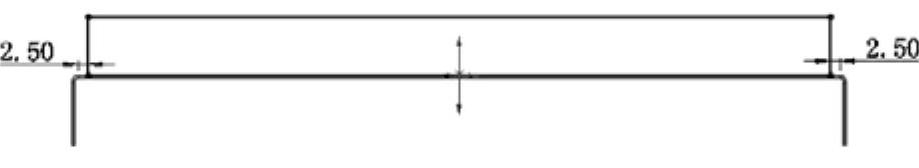

图9-34 边线法兰轮廓尺寸

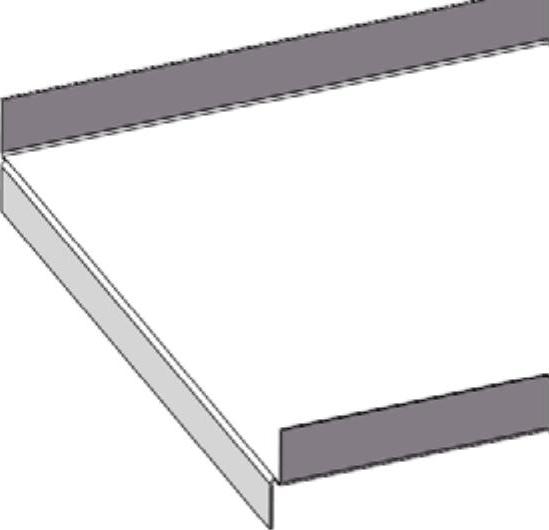

图9-35 创建边线法兰

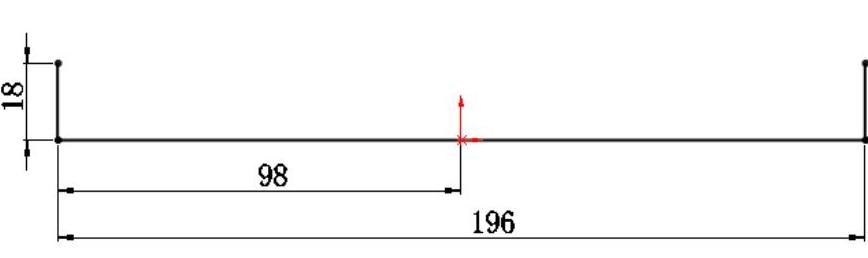

生成边线法兰2。单击“钣金”工具栏中的“边线法兰”按钮，或执行“插入”→“钣金”→“边线法兰”菜单命令，弹出“边线-法兰”属性管理器，在视图中切除拉伸另一侧边线，选择“内部虚拟交点”，“折弯在外”类型，给定深度为15mm，其他参数取默认值。单击“编辑法兰轮廓”按钮，进入草图环境，弹出“轮廓草图”对话框，边线法兰轮廓尺寸如图9-36所示，单击“完成”按钮，完成边线法兰的创建，如图9-37所示。

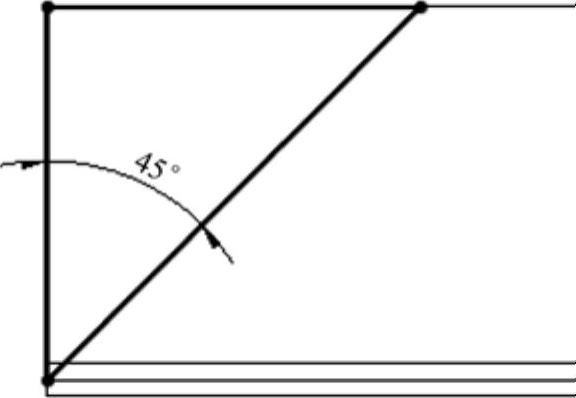

图9-36 边线法兰轮廓尺寸

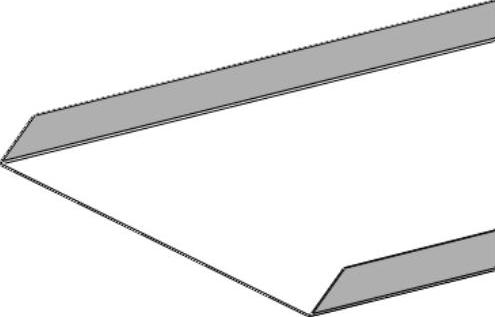

图9-37 创建边线法兰2
