基于实体和曲面造型的吊钩建模技巧探究

实例概述

本实例运用了实体造型和曲面造型相结合的建模方式，运用了零件和曲面造型的基础特征命令，在本例中读者应着重掌握吊钩尖点的处理方法。零件模型如图24.1所示。

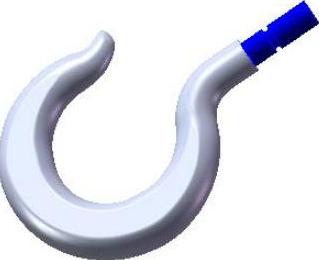

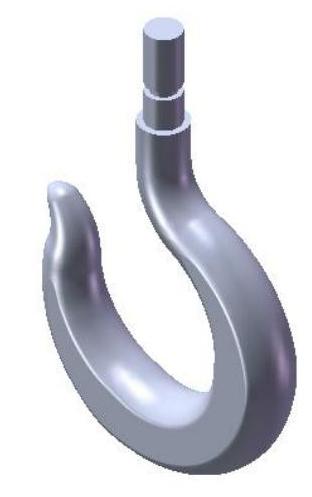

图24.1 零件模型

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图24.2所示的草图1。选择下拉菜单命令；选取前视基准面为草图基准面；在草绘环境中绘制图24.2所示的草图；选择下拉菜单命令，完成草图1的创建。

Step3.创建图24.3所示的基准面1。选择下拉菜单命令，系统弹出“基准面”对话框；选取草图1上的点和直线为基准面1的参考对象；单击按钮，完成基准面1的创建。

图24.2 草图1

图24.3 基准面1

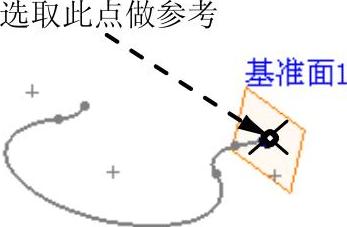

Step4.创建草图2。选择下拉菜单命令；选取基准面1为草图基准面；在草绘环境中，约束圆心与图24.4所示的草图1上的点为穿透关系，绘制图24.5所示的草图；选择下拉菜单命令，完成草图2的创建。

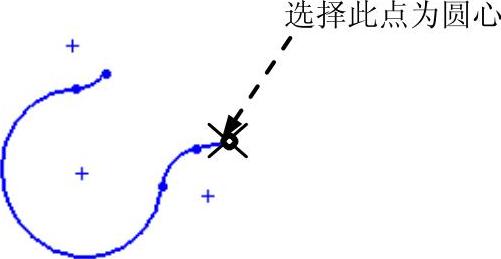

图24.4 选择参考点

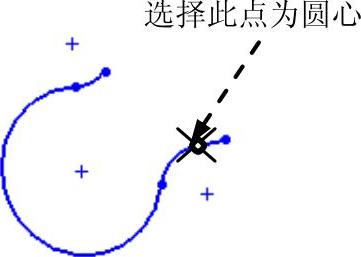

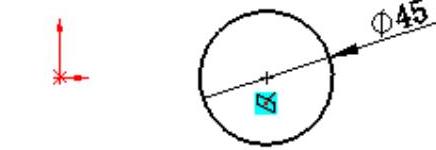

图24.5 草图2

Step5.创建图24.6所示的基准面2。选取图24.6所示的草图1上的点及草图1上的直线为基准面2的参考实体，单击按钮，完成基准面2的创建。

Step6.创建图24.7所示的草图3。选取基准面2为草图基准面，约束草图3的圆心与图24.8所示的点为穿透关系，在草绘环境中绘制草图3。

图24.6 基准面2

图24.7 草图3

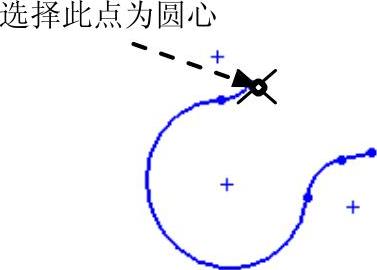

图24.8 选择参考点

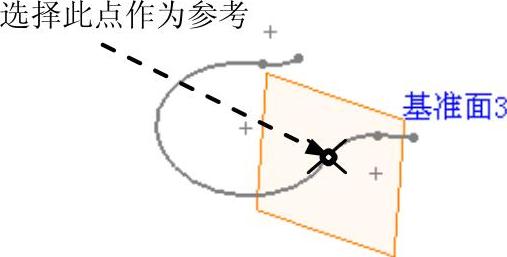

Step7.创建图24.9所示的基准面3。选取图24.9所示的点及草图1为基准面3的参考对象，单击按钮，完成基准面3的创建。

Step8.创建图24.10所示的草图4。选取基准面3为草图基准面，约束草图4的圆心与图24.11所示的点为穿透关系，在草绘环境中绘制草图4。

图24.9 基准面3

图24.10 草图4

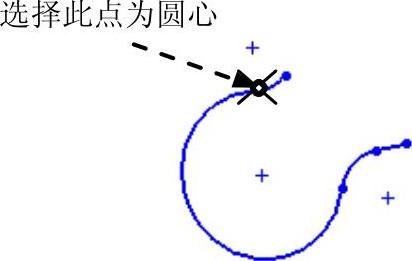

图24.11 选择参考点

Step9.创建图24.12所示的草图5。选取上视基准面为草图基准面，在草绘环境中绘制草图5。

Step10.创建图24.13所示的草图6。选取基准面3为草图基准面，以基准面3和草图1的交点为圆心，在草绘环境中绘制草图6。

图24.12 草图5

图24.13 草图6

Step11.创建图24.14所示的基准面4。选取图24.14所示的点及草图1为基准面4的参考对象，单击按钮，完成基准面4的创建。

Step12.创建图24.15所示的草图7。选取基准面4为草图基准面，以图24.16所示的草图1上的点为圆心，在草绘环境中绘制草图7。

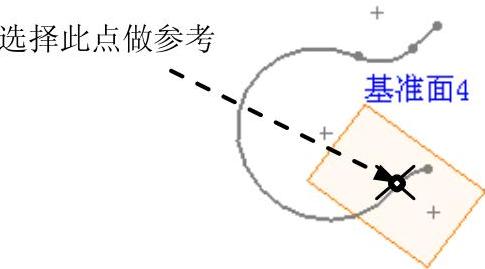

图24.14 基准面4

图24.15 草图7(https://www.daowen.com)

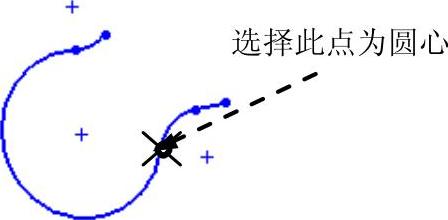

图24.16 选取参考点

Step13.创建图24.17所示的基准面5。选取图24.17所示的点及草图1为基准面5的参考对象，单击按钮，完成基准面5的创建。

Step14.创建图24.18所示的草图8。选取基准面5为草图基准面，以图24.19所示的点为圆心，在草绘环境中绘制草图8。

图24.17 基准面5

图24.18 草图8

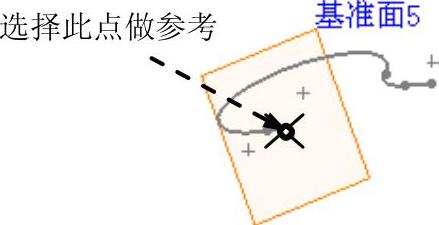

图24.19 选取参考点

Step15.创建图24.20所示的放样1。选择下拉菜单命令，系统弹出“放样”对话框；如图24.20所示，依次选取草图2、草图3、草图4、草图5、草图6、草图7和草图8作为放样1的轮廓。在区域中选取草图1作为放样轮廓的中心线；单击对话框中的按钮，完成放样1的创建。

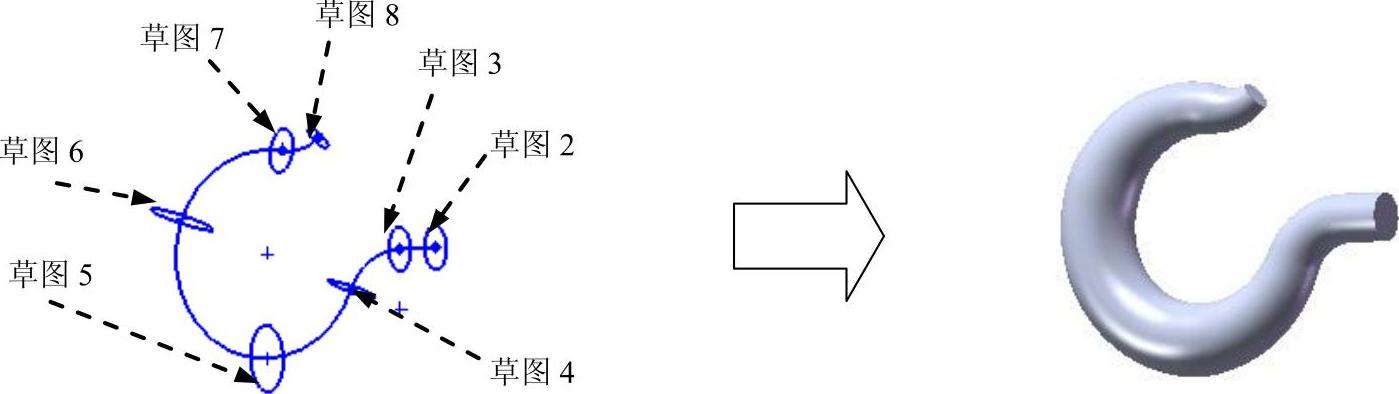

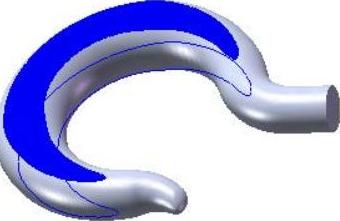

图24.20 放样1

Step16.创建图24.21所示的基准面6。选取基准面5为基准面6的参照实体，在后的文本框中输入等距距离值10.00，单击按钮，完成基准面6的创建。

Step17.创建图24.22所示的草图9。选取基准面6为草图基准面，在草绘环境中绘制草图9。

图24.21 基准面6

图24.22 草图9

Step18.创建图24.23b所示的放样2。选择下拉菜单命令，系统弹出“放样”对话框；依次选取草图9和图24.23a所示的模型表面作为放样2的参照实体；在区域的下拉列表中选择选项，输入结束处相切长度值为1.5，在下拉列表中选择选项；单击对话框中的按钮，完成放样2的创建。

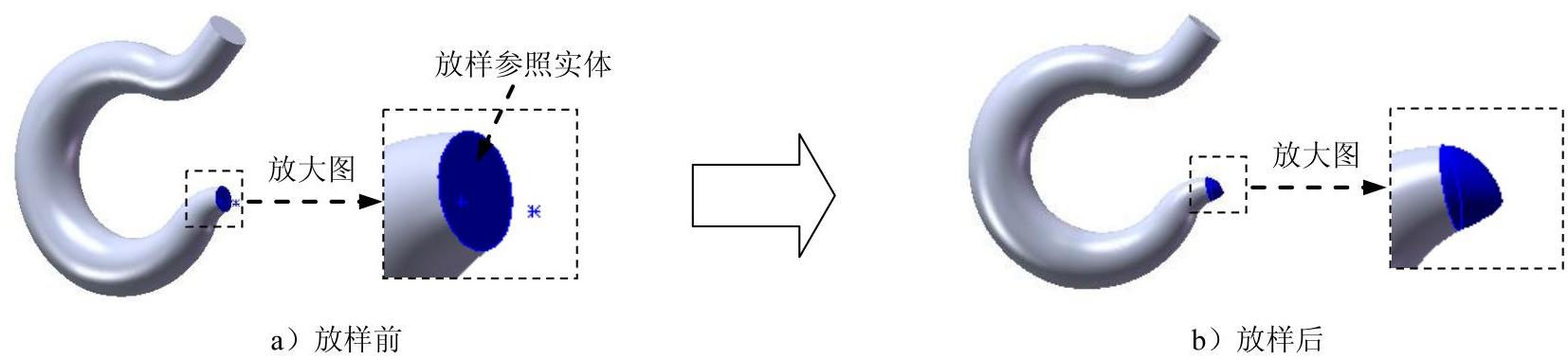

图24.23 放样2

Step19.创建图24.24所示的基准轴1。选择下拉菜单命令，系统弹出“基准轴”对话框；选取右视基准面和上视基准面为参考实体；单击对话框中的按钮，完成基准轴1的创建。

Step20.创建图24.25所示的基准面7。选取基准轴1和右视基准面，在后的文本框中输入角度值45.0，单击按钮，完成基准面7的创建。

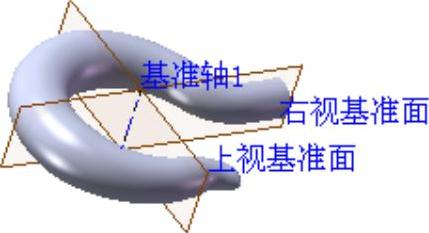

图24.24 基准轴1

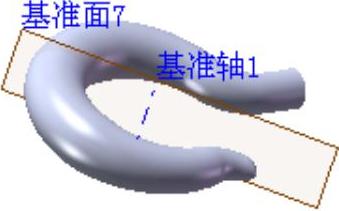

图24.25 基准面7

Step21.创建图24.26所示的零件特征——切除-拉伸1。选择下拉菜单命令；选取基准面7为草图基准面，在草绘环境中绘制图24.27所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建；采用系统默认的切除方向，在“切除-拉伸”对话框区域的下拉列表中选择选项，在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框；单击对话框中的按钮，完成切除-拉伸1的创建。

图24.26 切除-拉伸1

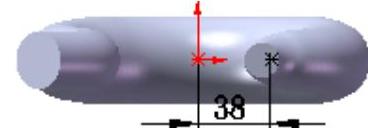

图24.27 横断面草图

Step22.创建图24.28b所示的圆角1。选择下拉菜单命令，系统弹出“圆角”对话框；采用系统默认的圆角类型；选取图24.28a所示的两条边链为要倒圆角的对象；在对话框中输入半径值5.0；单击“圆角”对话框中的按钮，完成圆角1的创建。

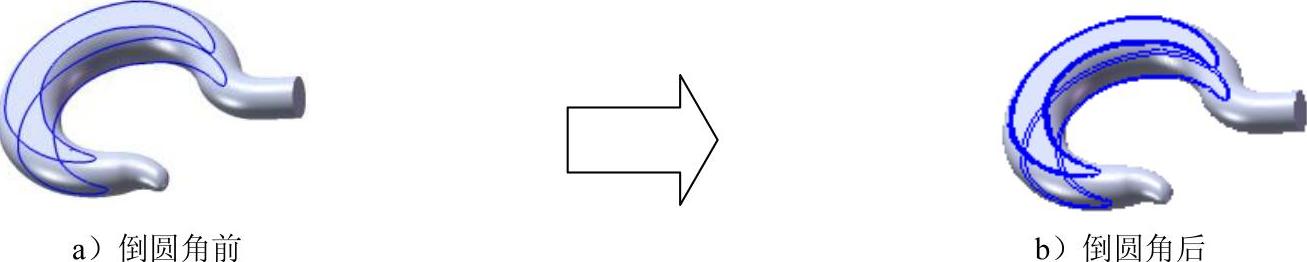

图24.28 圆角1

Step23.创建图24.29所示的零件特征——旋转1。选择下拉菜单命令，系统弹出“旋转”对话框；选取右视基准面为草图基准面，进入草绘环境，绘制图24.30所示的横断面草图（旋转中心线与侧影轮廓边线重合），选择下拉菜单命令，退出草绘环境；采用草图中绘制的中心线为旋转轴线（此时“旋转”对话框中显示所选中心线的名称）；在“旋转”对话框区域的下拉列表中选择选项，采用系统默认的旋转方向，在区域的文本框中输入数值360.0；单击对话框中的按钮，完成旋转1的创建。

图24.29 旋转1

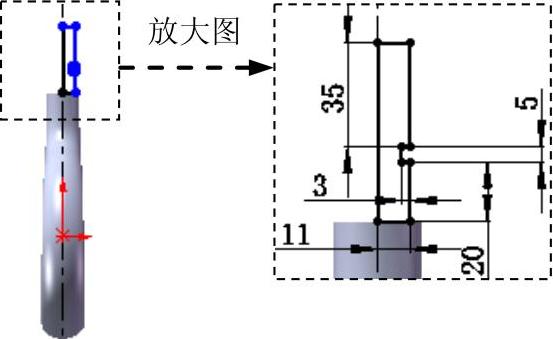

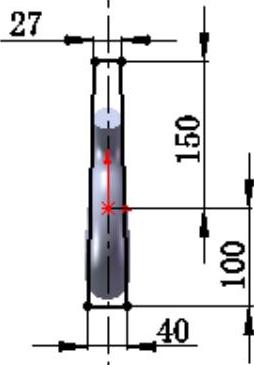

图24.30 横断面草图

Step24.至此，零件模型创建完毕。选择下拉菜单命令，命名为hook，即可保存零件模型。
