实例分享：基于实体建模技巧的支撑板设计

实例概述

本实例主要运用了实体建模的基本技巧，包括实体拉伸、旋转、筋和异型向导孔的创建等特征命令，其中的异型向导孔在造型上运用得比较巧妙。该零件模型及设计树如图5.1所示。

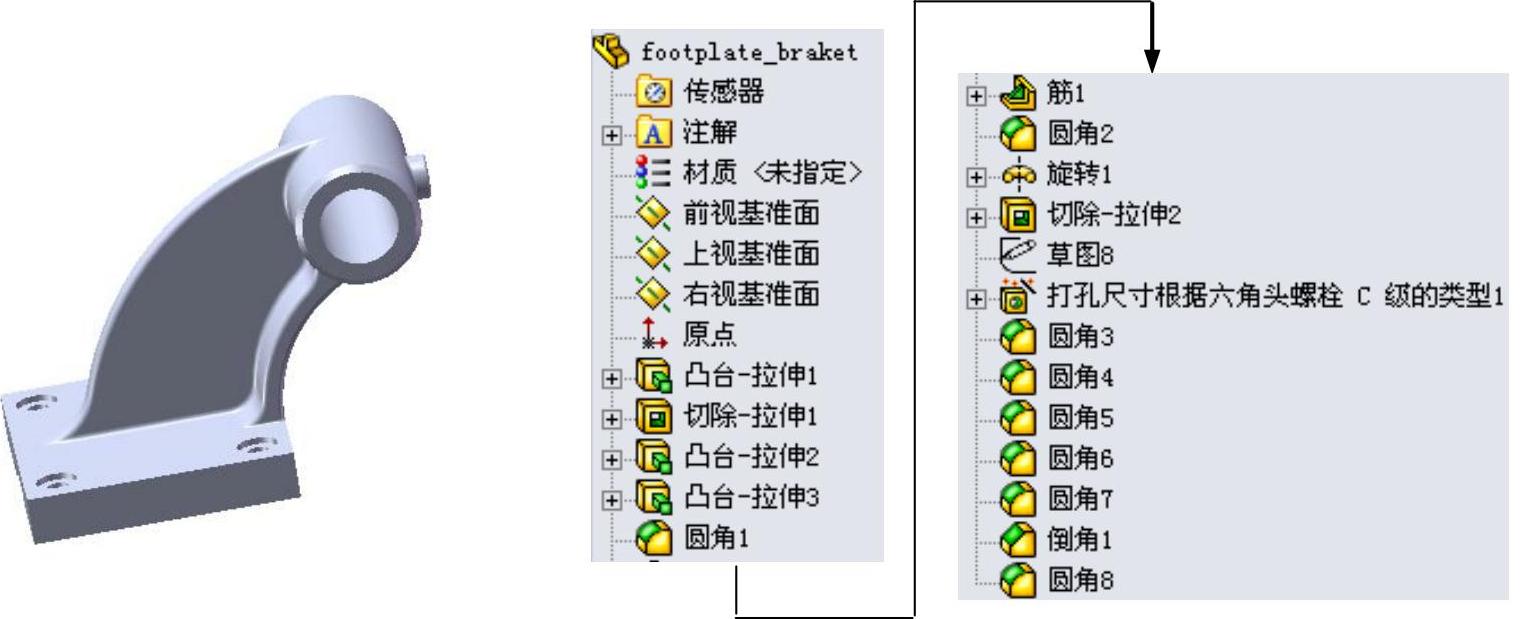

图5.1 零件模型和设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图5.2所示的基础特征——拉伸1。选择下拉菜单命令；选取前视基准面作为草图基准面，绘制图5.3所示的横断面草图；在“拉伸”对话框区域的下拉列表中选择选项，输入深度值15.0；单击按钮，完成拉伸1的创建。

图5.2 拉伸1

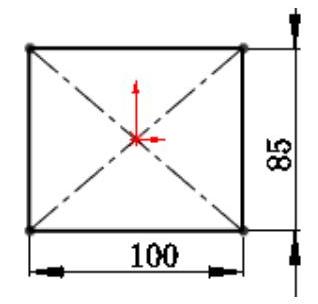

图5.3 横断面草图

Step3.创建图5.4所示的零件特征——拉伸2。选择下拉菜单命令；选取上视基准面作为草图基准面，在草绘环境中绘制图5.5所示的横断面草图；采用系统默认的深度方向，在“拉伸”对话框区域的下拉列表中选择选项，在“拉伸”对话框区域的下拉列表中选择选项；单击按钮，完成拉伸2的创建。

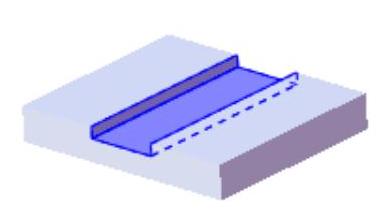

图5.4 拉伸2

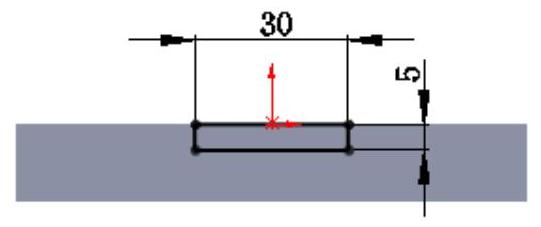

图5.5 横断面草图

Step4.创建图5.6所示的零件特征——拉伸3。选取右视基准面作为草图基准面，绘制图5.7所示的横断面草图，采用系统默认的拉伸深度方向，在区域的下拉列表中选择选项，输入深度值70.0。

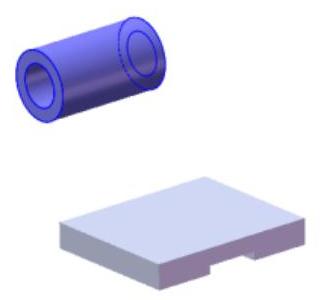

图5.6 拉伸3

图5.7 横断面草图

Step5.创建图5.8所示的零件特征——拉伸4。选取右视基准面作为草图基准面，绘制图5.9所示的横断面草图，采用系统默认的拉伸深度方向，在区域的下拉列表中选择选项，输入深度值40.0。

图5.8 拉伸4

图5.9 横断面草图

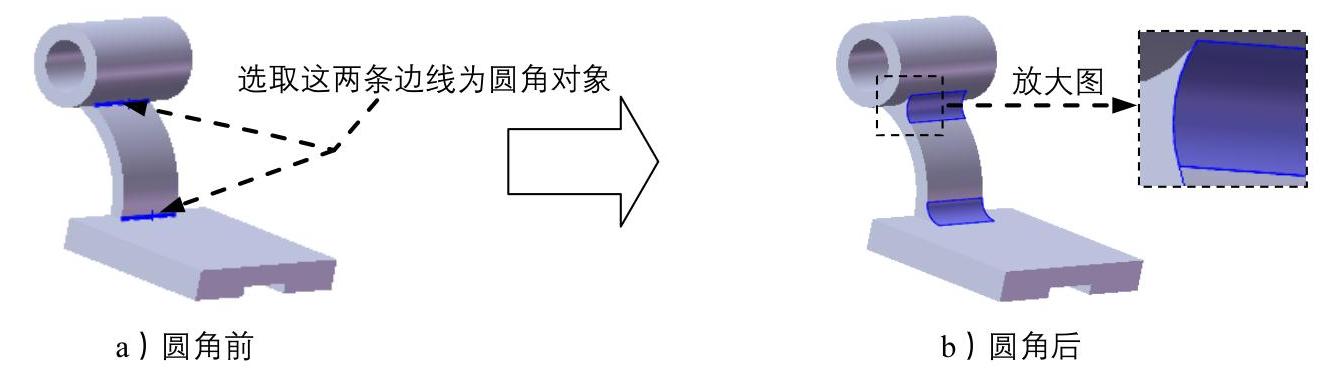

Step6.创建图5.10b所示的零件特征——圆角1。选择下拉菜单命令；选取图5.10a所示的两条边线为要圆角的对象，输入圆角半径值10.0。

图5.10 圆角1

Step7.创建图5.11所示的零件特征——筋1。选择下拉菜单命令；选取右视图作为草图基准面，绘制截面的几何图形（即图5.12所示的曲线）；在“筋”对话框的区域中单击（两侧）按钮，输入筋厚度值8.0，在下单击按钮，选中复选框；单击按钮，完成筋1的创建。

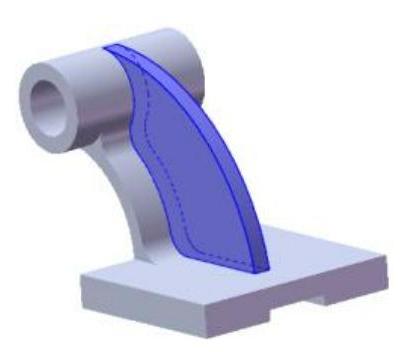

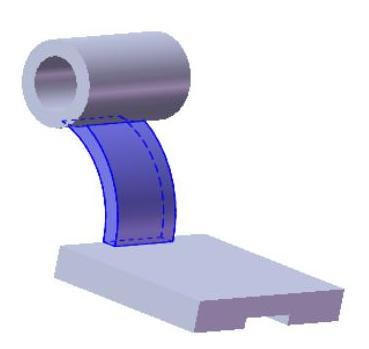

图5.11 筋1

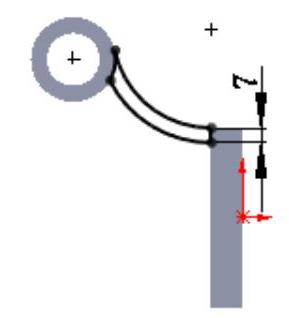

图5.12 横断面草图

Step8.创建图5.13b所示的零件特征——圆角2。选取图5.13a所示的边线为要圆角的对象，输入圆角半径值20.0。

图5.13 圆角2

Step9.创建图5.14所示的零件特征——旋转1。选择下拉菜单命令；选取右视基准面作为草图基准面，绘制图5.15所示的横断面草图；采用草图中绘制的中心线作为旋转轴线；在“旋转”对话框区域的下拉列表中选择选项，采用系统默认的旋转方向，在文本框中输入数值360.0；单击对话框中的按钮，完成旋转1的创建。

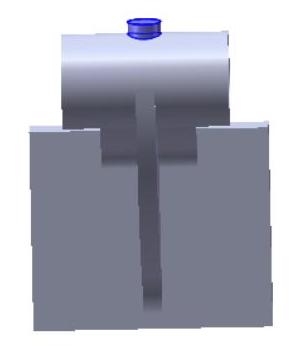

图5.14 旋转1

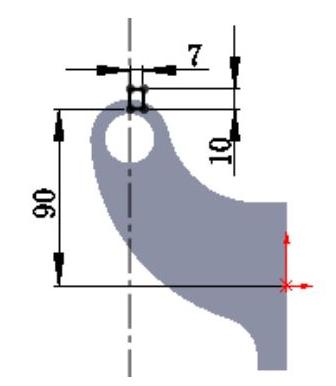

图5.15 横断面草图

Step10.创建图5.16所示的零件特征——切除-拉伸5。选取图5.17所示的模型表面作为草图基准面，绘制图5.18所示的横断面草图，采用系统默认的拉伸深度方向，在“拉伸”对话框区域的下拉列表中选择选项，单击对话框中的按钮。(https://www.daowen.com)

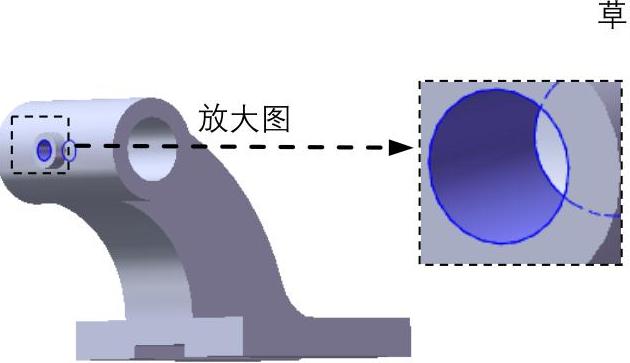

图5.16 切除-拉伸5

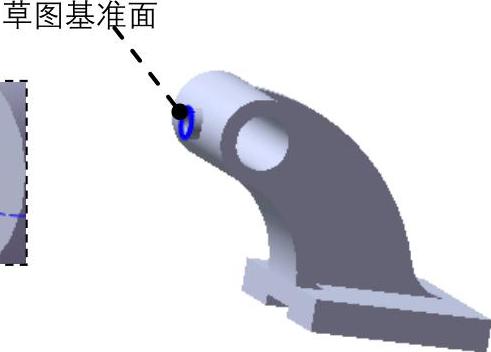

图5.17 草图基准面

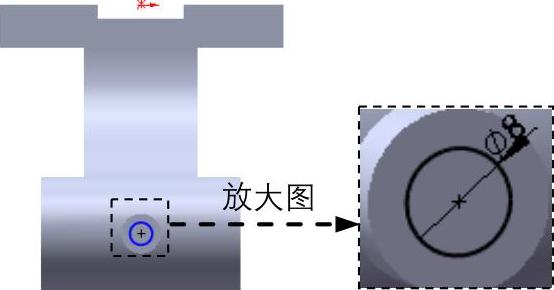

图5.18 横断面草图

Step11.创建图5.19所示的草图8。选择下拉菜单命令，选取模型表面作为草图基准面，绘制图5.20所示的草图。

图5.19 草图8

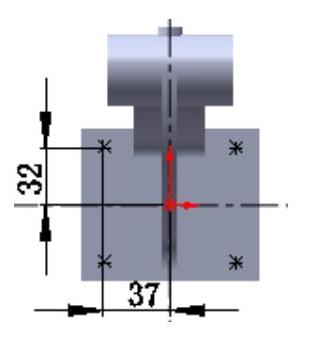

图5.20 横断面草图

Step12.创建图5.21所示的零件特征——异形向导孔1。选择下拉菜单命令，系统弹出“孔规格”对话框；在“孔规格”对话框中选择选项卡，然后选取图5.22所示的模型表面为孔的放置面；在图形区右击，从系统弹出的快捷菜单中选择选项，然后选取草图中的“点”命令绘制4个点（图5.23），并与草图8中对应的点建立重合约束；在“孔位置”对话框中单击选项卡，选择孔“类型”为（柱孔），标准为，类型为，大小为，配合为；在“孔规格”对话框的下拉列表中选择选项，在区域的后输入数值6.6，在后输入数值13.0，在后输入数值2.0；单击“孔规格”对话框中的按钮，完成异形向导孔1的创建。

说明：本例中要放置四个孔，在表面上要点击四次，与草图8中的四个点分别建立重合约束。

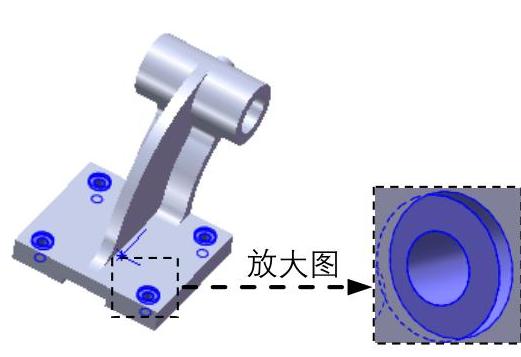

图5.21 异形向导孔1

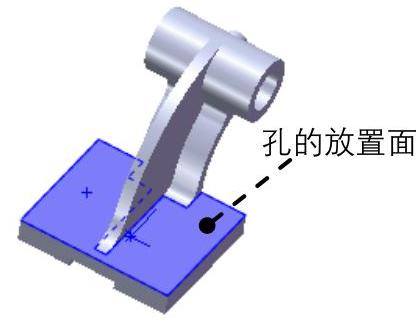

图5.22 定义孔的放置面

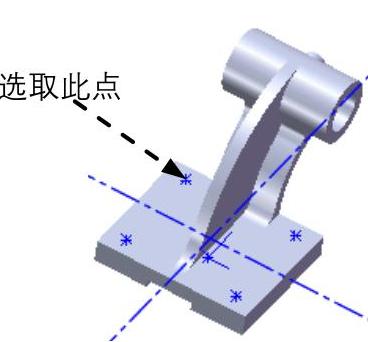

图5.23 建立几何约束

Step13.创建图5.24b所示的零件特征——圆角3。选取图5.24a所示的四条边链为要圆角的对象，输入圆角半径值为2.0。

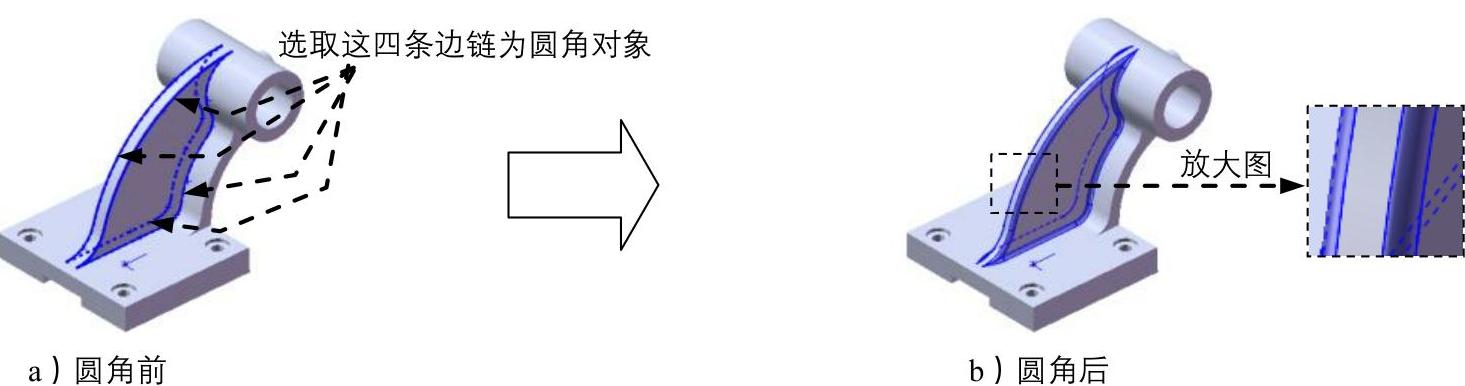

图5.24 圆角3

Step14.创建图5.25b所示的零件特征——圆角4。选取图5.25a所示的三条边链为要圆角的对象，输入圆角半径值2.0。

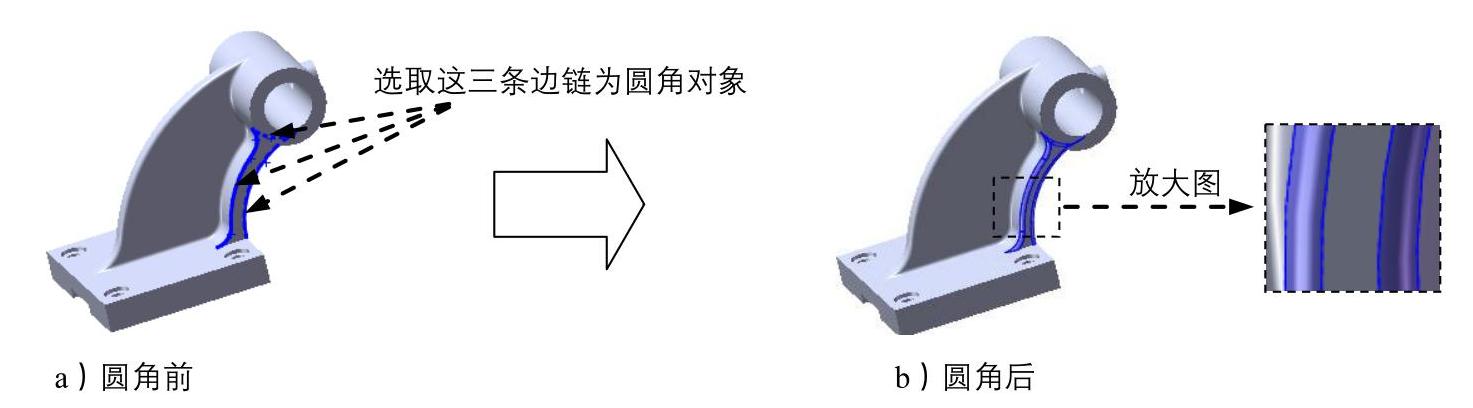

图5.25 圆角4

Step15.创建图5.26b所示的零件特征——圆角5。选取图5.26a所示的边链为要圆角的对象，输入圆角半径值1.0。

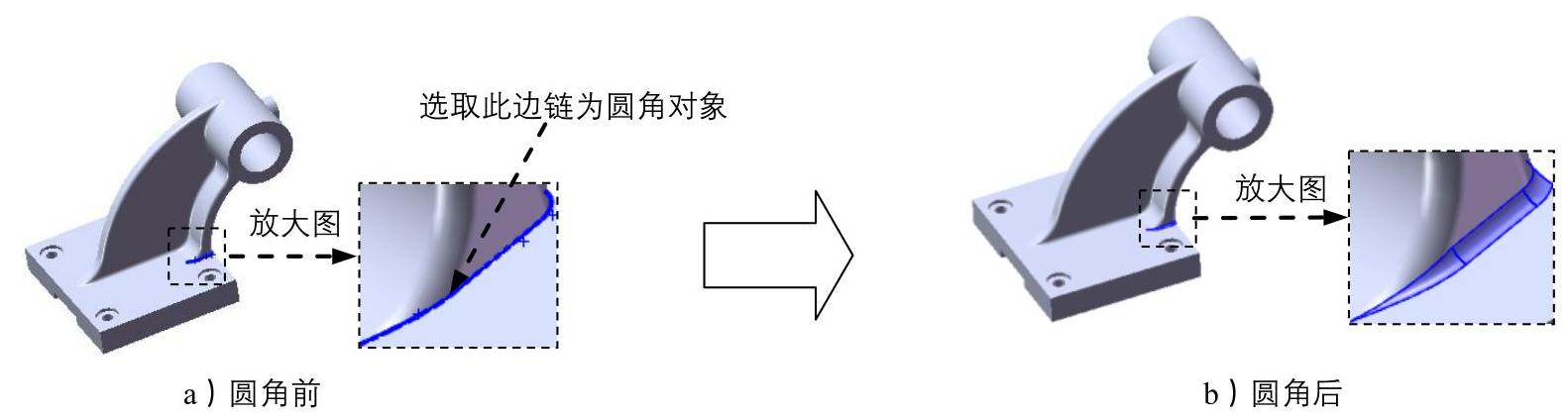

图5.26 圆角5

Step16.创建图5.27b所示的零件特征——圆角6。选取图5.27a所示的三条边链为要圆角的对象，输入圆角半径值2.0。

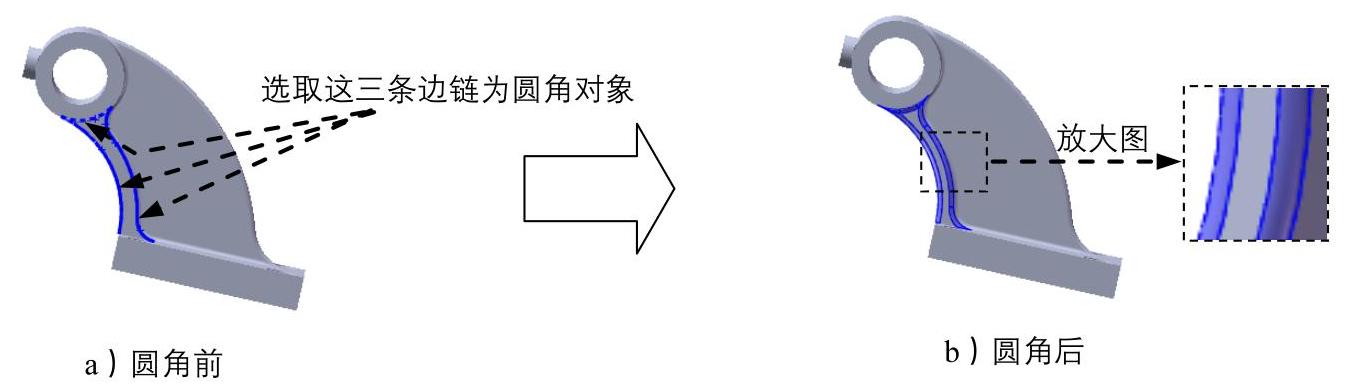

图5.27 圆角6

Step17.创建图5.28b所示的零件特征——圆角7。选取图5.28a所示的边线为要圆角的对象，输入圆角半径值1.0。

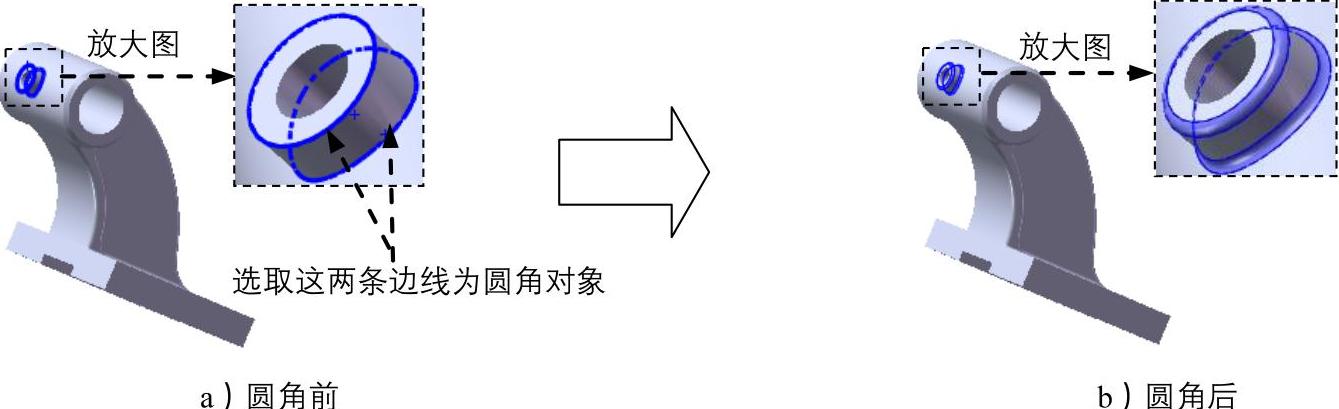

图5.28 圆角7

Step18.创建图5.29b所示的零件特征——倒角1。选择下拉菜单命令（或单击“特征（F）”工具栏中的按钮），系统弹出“倒角”对话框；在“倒角”对话框中选中单选项；在系统的提示下，选取图5.29a所示的两条边线作为倒角对象；在对话框中选中复选框，然后在文本框中输入数值2.0；单击对话框中的按钮，完成倒角1的创建。

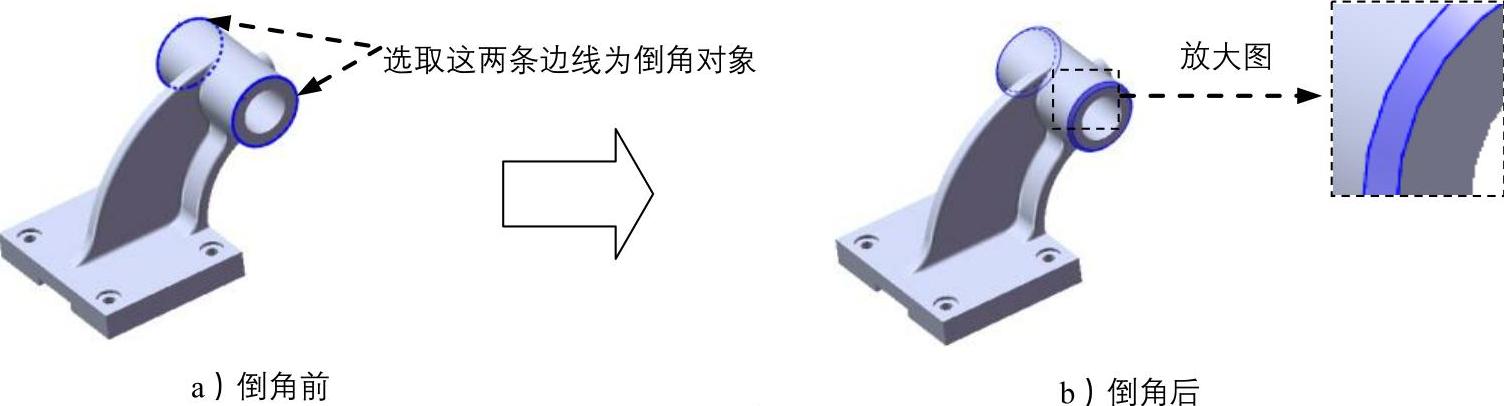

图5.29 倒角1

Step19.创建图5.30b所示的零件特征——圆角8。选取图5.30a所示的两条边线为要圆角的对象，输入圆角半径值1.0。

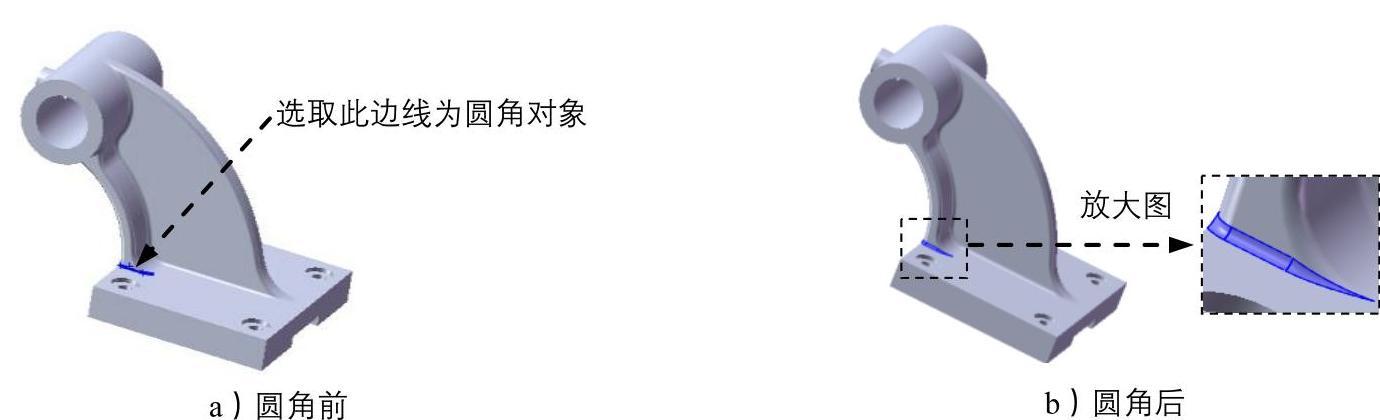

图5.30 圆角8

Step20.至此，零件模型创建完毕。选择下拉菜单命令，将模型命名为footplate_braket，即可保存零件模型。
