一般每项产品或工件只编写一份工艺卡，如有必要，还应再附一份操作要求及主要工艺参数，作为对工艺卡有关项目的补充。这里仅举几个编制工艺卡的范例，因为有许多磁化方法、检测方法和设备及材料可供选择，可组合编制成各种形式的工艺卡。这里提供的工艺卡范例并不是唯一形式，也不一定是最佳的，仅供练习时参考，希望能起到举一反三的作用。
（1）有一低温贮罐，如图8-23所示。基本情况如下：
1）设计压力：1.78MPa。
2）材质：09MnNiDR。
3）工件规格：ϕ2800mm×8000mm×18mm。
4）介质：丙烯。
5）设计温度：-45℃。
6）焊后要求整体热处理、水压试验、气密试验。
按JB/T 4730.4—2005的要求，验收级别为Ⅰ级，自选条件为优化编制工艺卡，逐项填写操作要求及主要工艺参数，见表8-1。

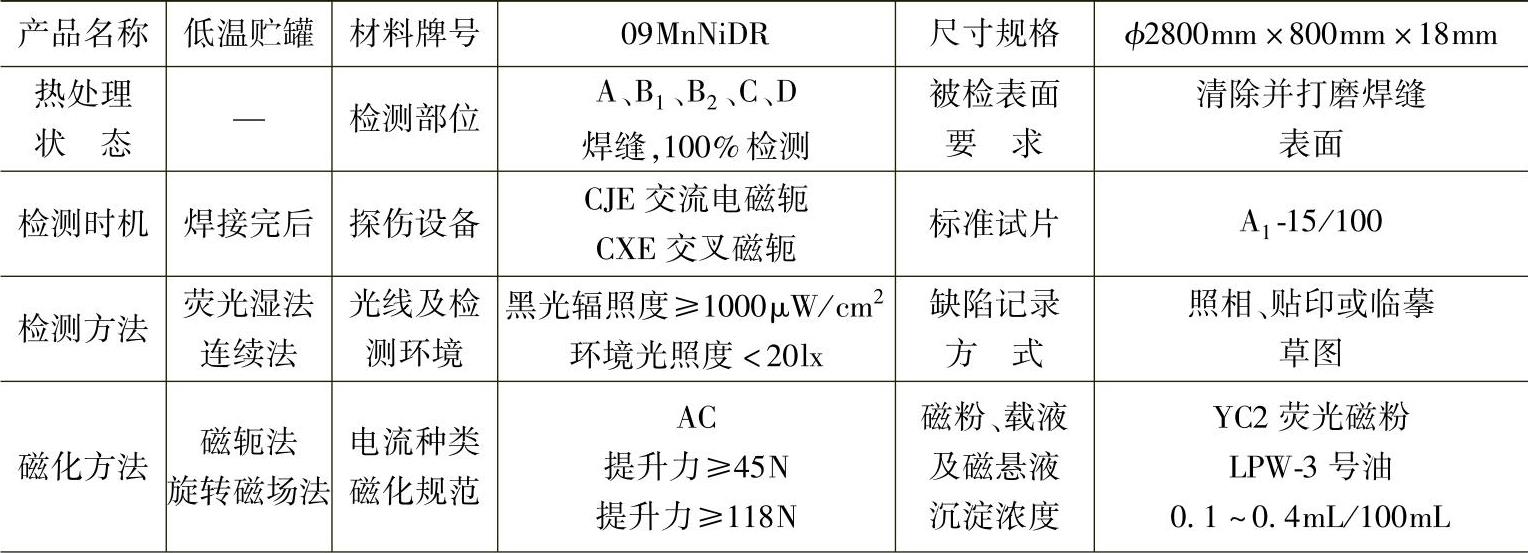

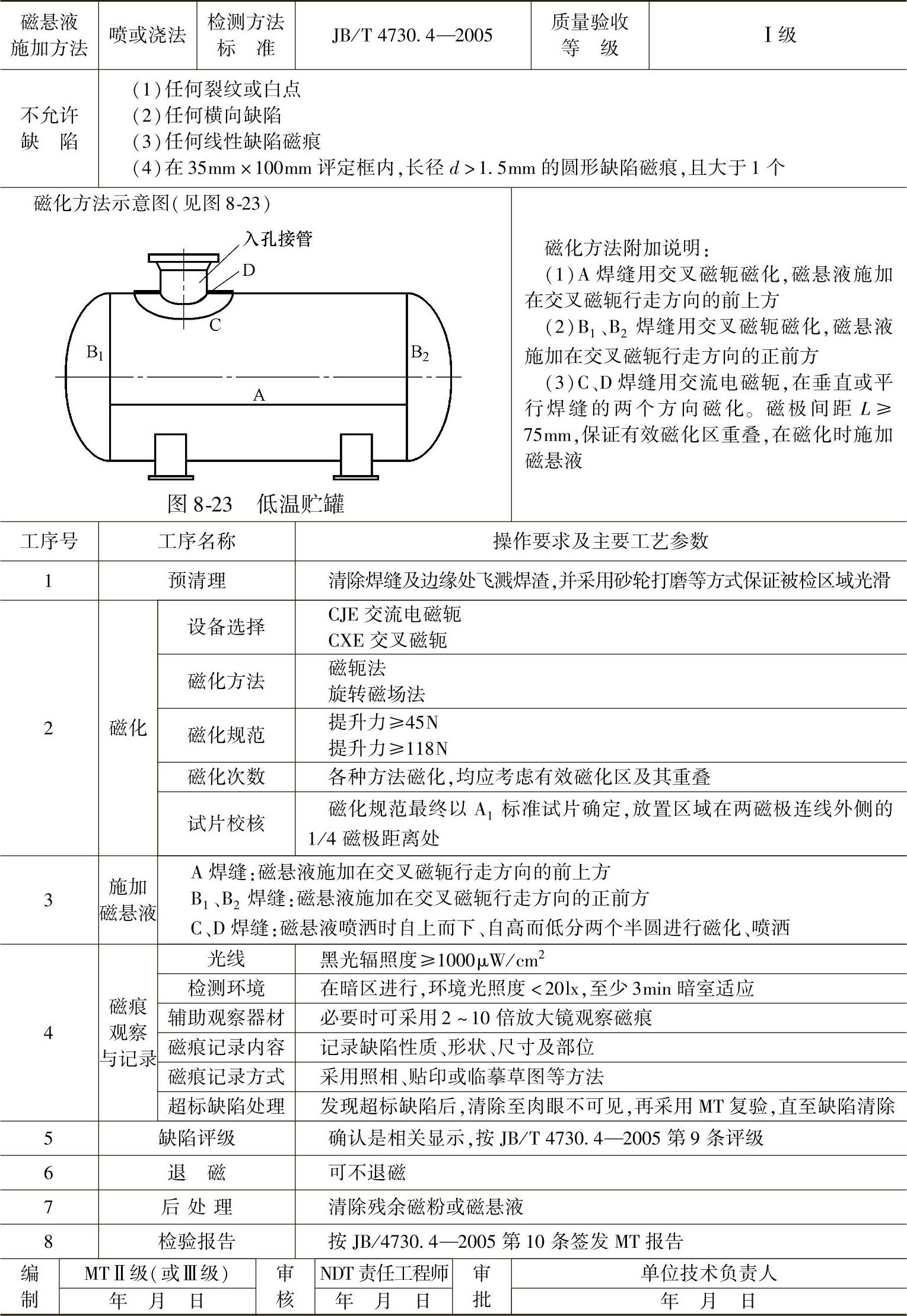

表8-1 承压设备磁粉检测工艺卡（一）
（续）
（2）空心正方形锻件 如图8-24所示，筒外壁边长为100mm，壁厚为20mm，长600mm。材料牌号为2Cr13，热处理状态为1050℃油淬，650℃回火，其矫顽力Hc=800A/m，剩磁Br=0.68T。工件为机加工表面，该工件经磁粉检测后需精加工。要求检测筒外壁各方向缺陷（不包括端面）。按照JB/T4730.4—2005，Ⅱ级合格，根据现有条件，优化编制磁粉检测工艺卡，见表8-2。

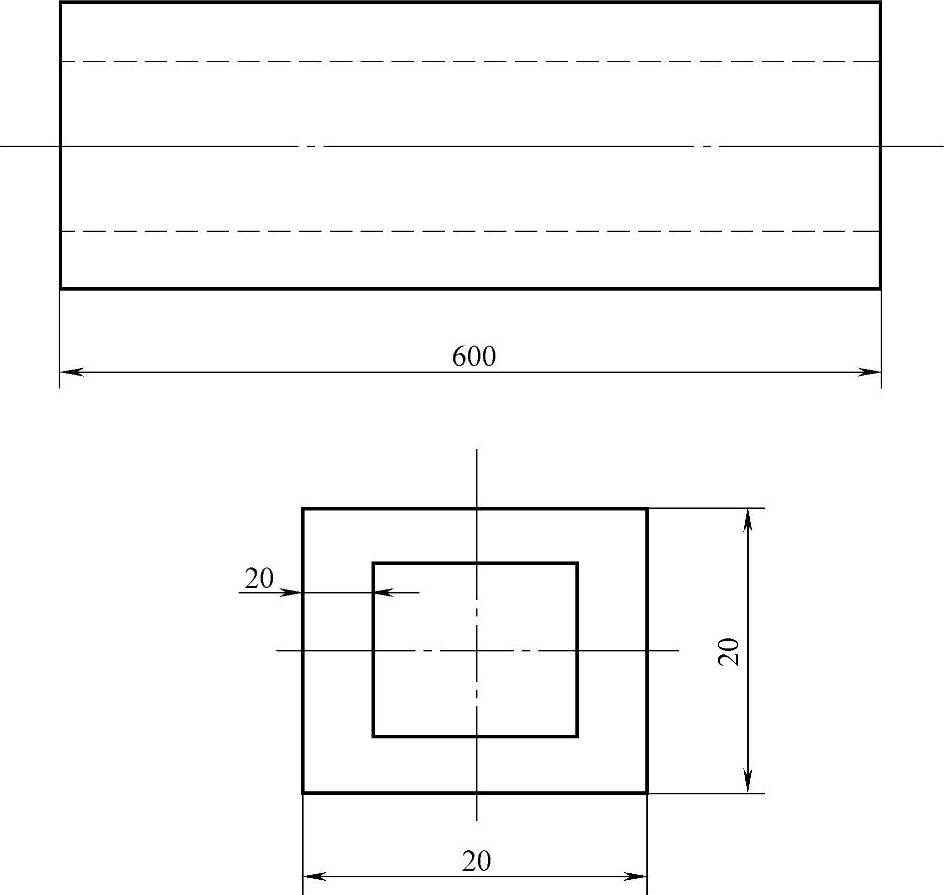

图8-24 空心正方形锻件(www.daowen.com)
制造单位现有如下探伤设备与器材：
1）CJX2000型交流携带式磁粉探伤机、CJW-3000型交流固定式磁粉探伤机，以上探伤机均配置ϕ200mm×250mm的刚性开闭线圈，5匝。
2）GD-3型毫特斯拉计。
3）ST-80（C）型照度计。
4）UV-A型黑光辐照计。
5）UV-A型黑光灯和白光灯。
6）YC2型荧光磁粉、HK-1黑磁粉、BW-1型黑磁膏、水、煤油、LPW-3号或TYT-3型油基载液。
7）A1标准试片。
8）E型标准试块。
9）磁悬液浓度测定管。
10）2～10倍放大镜。

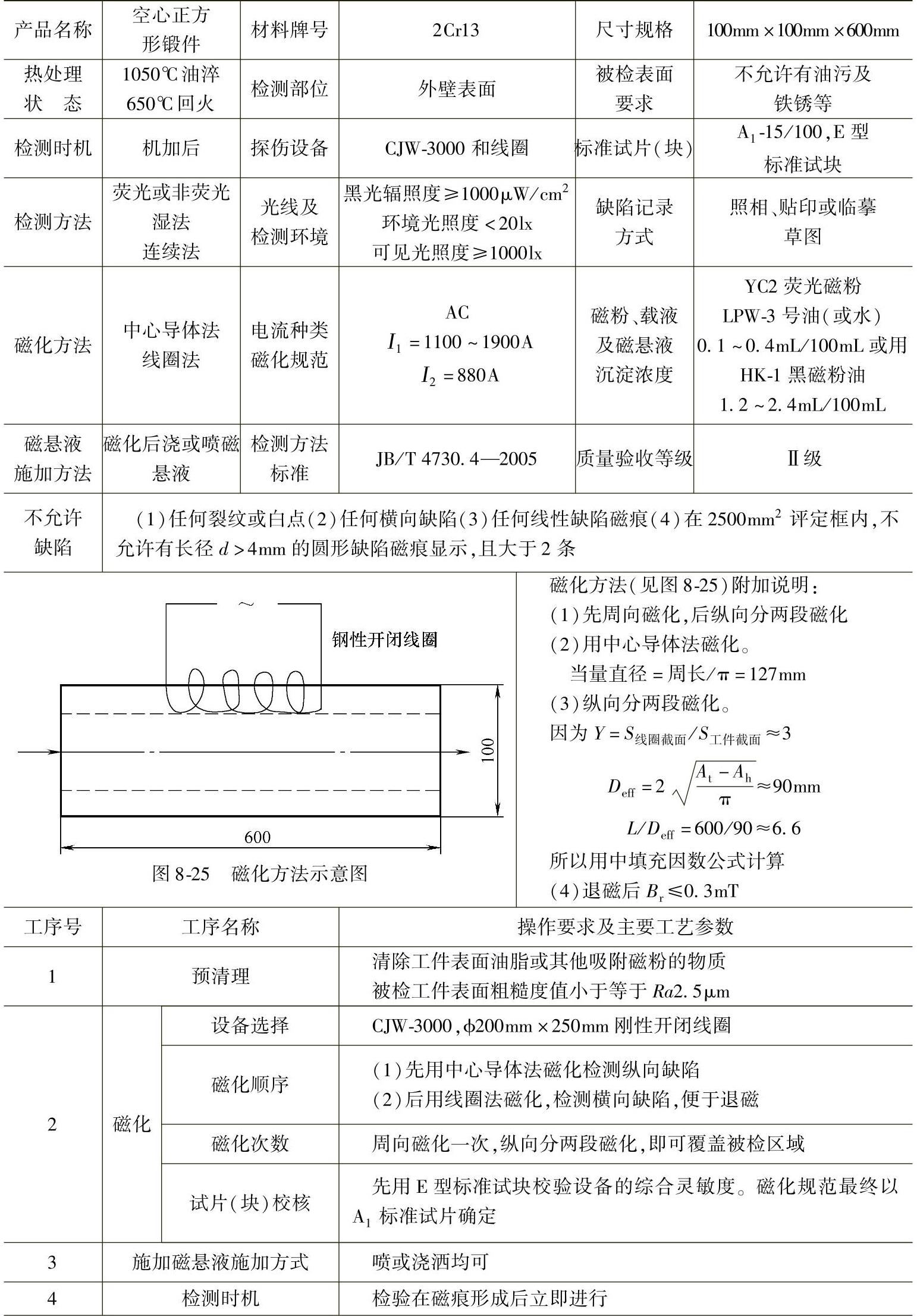

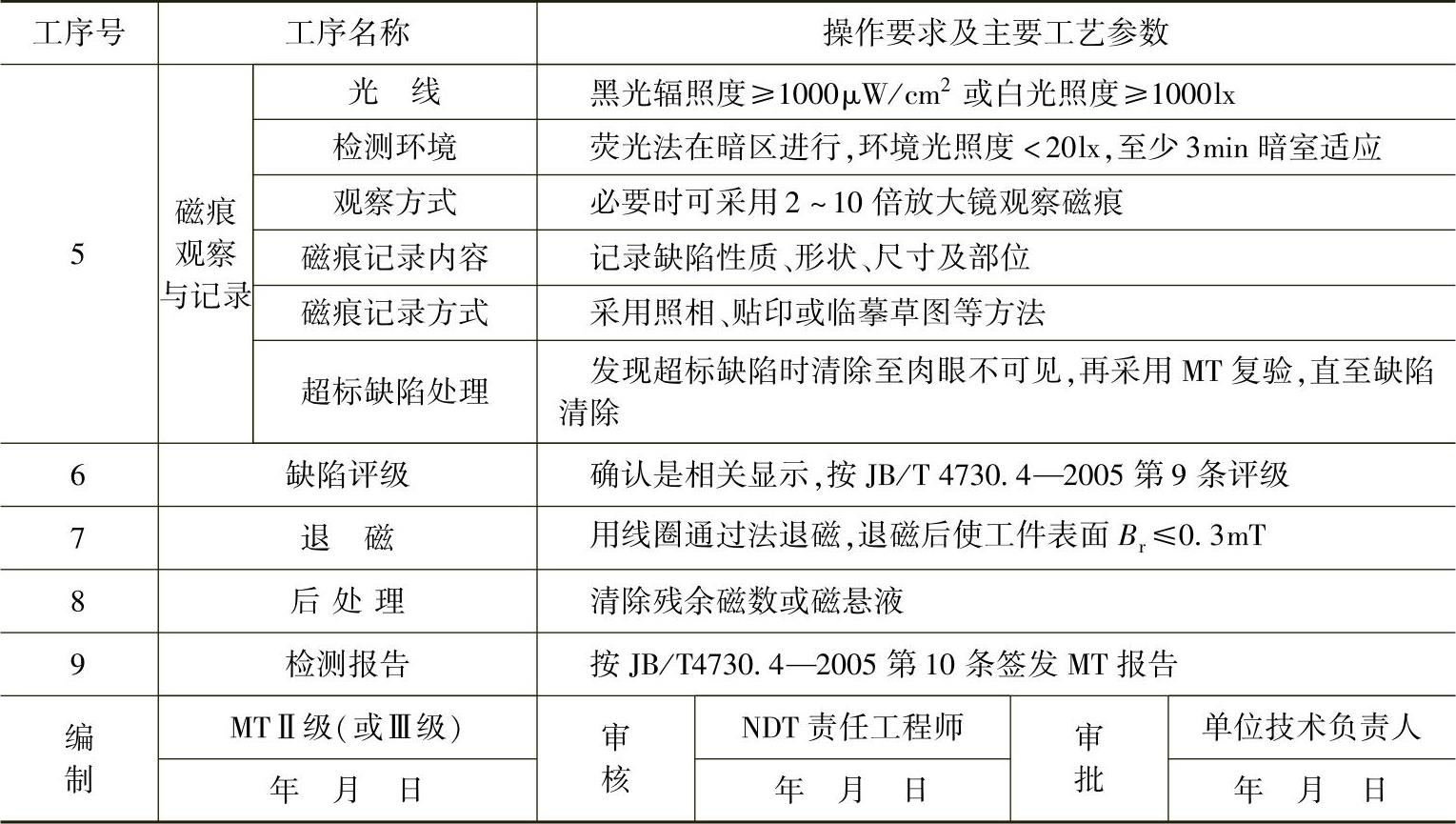

表8-2 承压设备磁粉检测工艺卡（二）
（续）
