投影视图功能包括正视图、展开视图、3D视图、投影视图、辅助视图、等轴侧视图和高级正视图，如图6-31所示。

1.正视图

该功能用于生成产品的正视图，是进行工程图设计将三维实体零件生成二维工程视图的第一步。使用该功能需要从二维切换到三维中进行投影，其具体操作步骤如下。

1）单击“投影”工具栏中的按钮，然后在菜单栏中单击“窗口”工具切换至已打开的三维实体特征窗口，如图6-32所示。

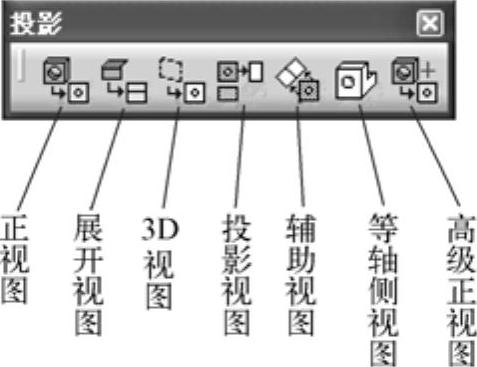

图6-31 “投影”工具栏

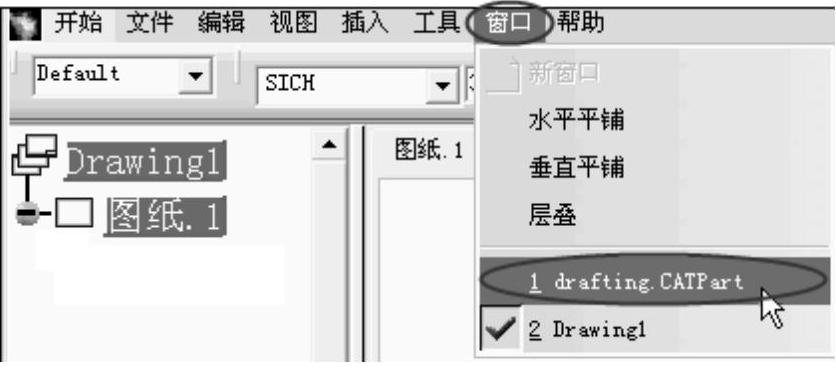

图6-32 切换到3D模型

2）在3D模型空间选择一个投影面作为正视图，查看预览确定需要此视图后，单击鼠标左键，此时会切换至工程制图界面，如图6-33所示。

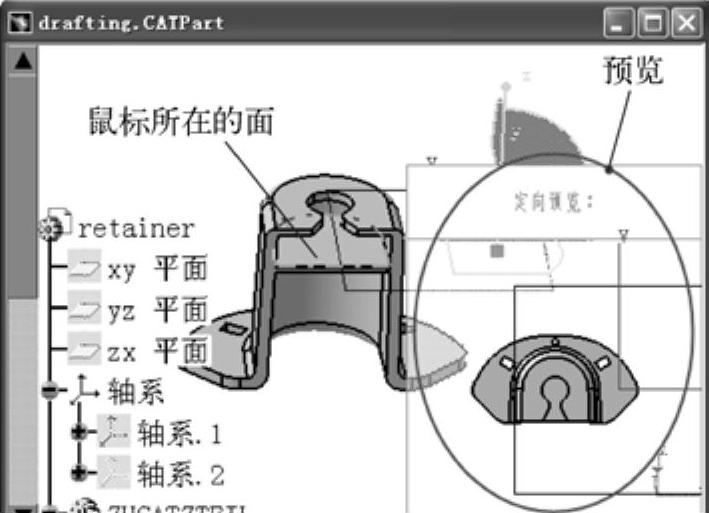

图6-33 选择投影面

3）此时的工程图是未确认状态的（绿色边框，模型颜色为三维模型的颜色），利用屏幕右上角的视图操作工具可以对视图进行翻转、旋转等操作，调整选择合适的视图后，单击鼠标左键确认生成正视图，如图6-34所示。

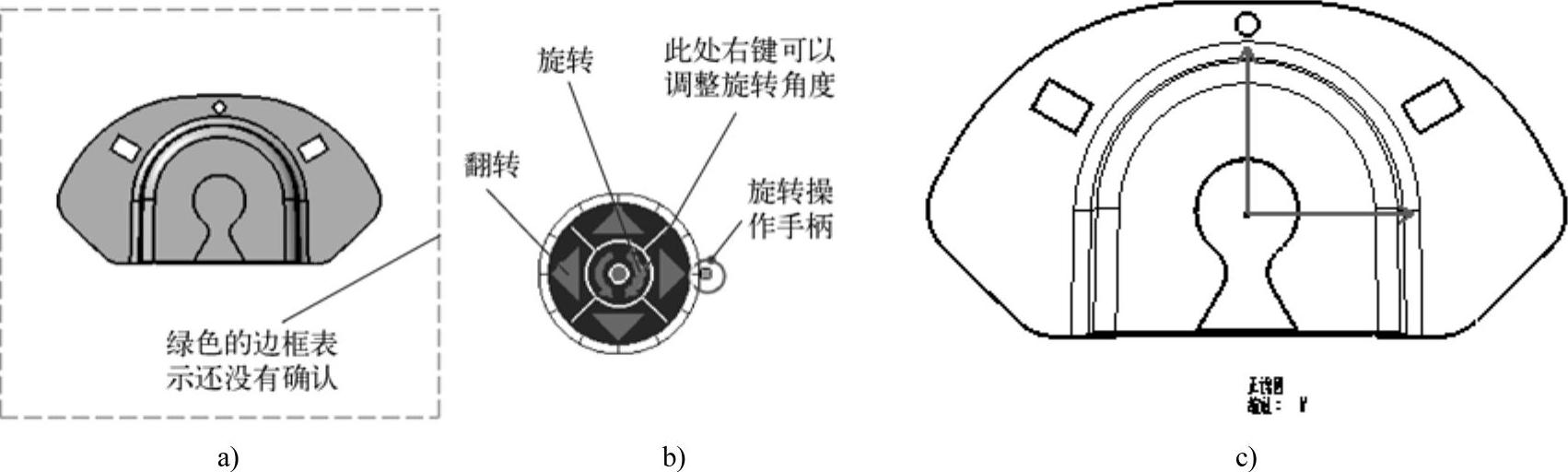

图6-34 创建正视图

a）未确认的工程图 b）二维罗盘 c）生成的正视图

2.展开视图

该功能用于生成钣金件的展开视图，其操作步骤如下。

1）单击“投影”工具栏中的按钮，然后单击选择钣金件的一个平面，此平面作为参考视图，此时会切换到工程制图界面。

2）在工程制图界面窗口中单击鼠标左键，生成展开视图。视图生成的展开视图，会显示出零件的折弯线，该线以点画线的形式显示，如图6-35所示。

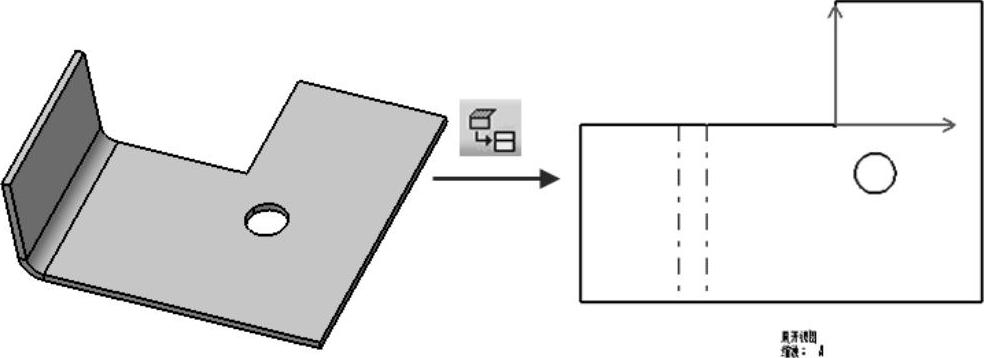

图6-35 创建展开视图

3.3D视图

该功能用于将3D数据中的信息直接生成到工程制图中。例如，使用3D标注工具生成的带有标注的3D模型，其操作步骤如下。

1）单击“投影”工具栏中的按钮，单击三维实体特征中的标注信息，此时会切换到工程制图界面。

2）在工程制图界面窗口中单击鼠标左键，生成3D视图，零件中的3D信息会保留在视图中，如图6-36所示。

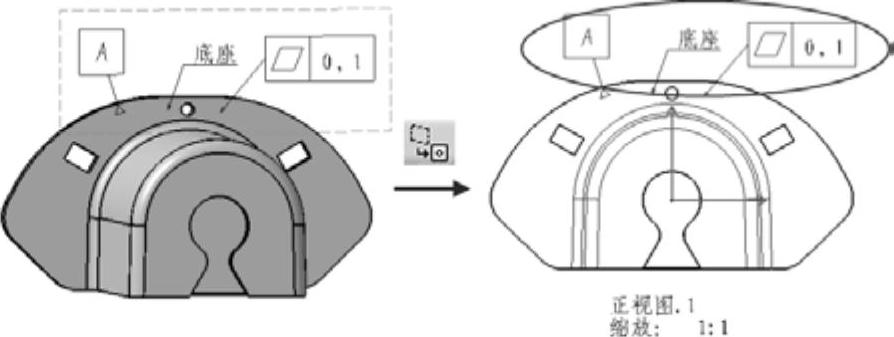

图6-36 创建3D视图

4.投影视图

该功能利用已经创建的视图（如正视图）作为父视图，生成正交投影视图，如左右视图、顶视图、底视图等。任何一个已存在的视图都可以生成4个方向的视图，投影视图会与父视图关联。对父视图的各种移动，投影视图会随之移动，投影视图也会与父视图比例相同。具体操作步骤如下。(www.daowen.com)

1）首先激活需要进行投影的视图，双击视图的边框即可激活该视图，激活后的视图会以红色的边框显示，在左侧的结构树中会以下画线的形式显示，如图6-37所示。

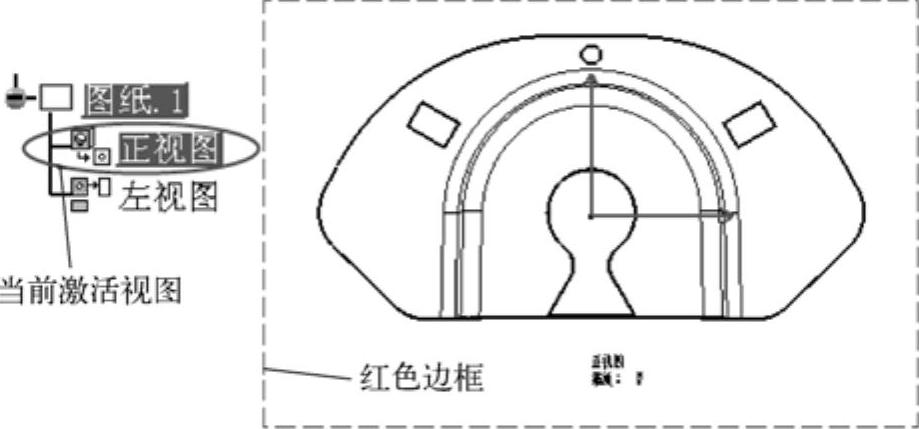

图6-37 激活视图

2）单击“投影”工具栏中的按钮，移动鼠标位置即可出现一个预览视图，边框为绿色表示未确定状态，图形颜色为3D零件颜色，光标所在的一侧为投影视图。

3）确认放置位置后，单击鼠标左键生成投影视图，可以重复生成多个投影视图，如图6-38所示。

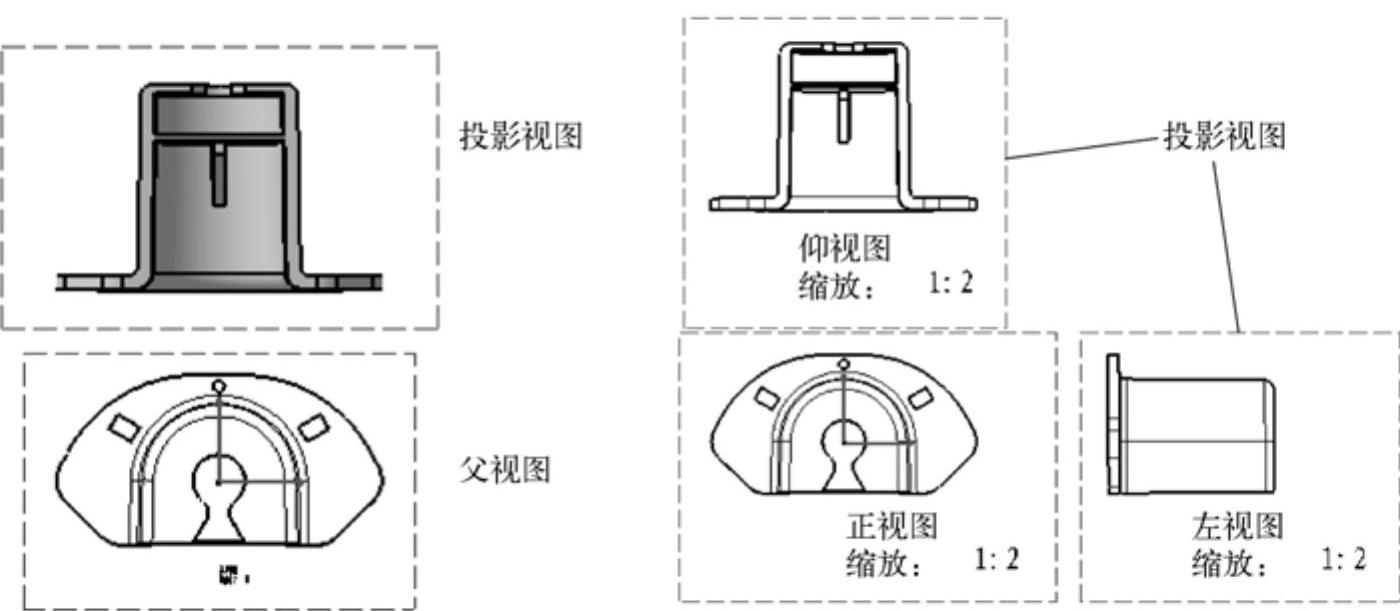

图6-38 创建投影视图

5.辅助视图

该功能用于按某一个方向进行投影的工程制图，也称向视图，其操作步骤如下。

1）单击“投影”工具栏中的按钮，在当前激活的视图中选择一个面作为参考面，可以选择一条直边，然后拖动鼠标。

2）确认放置位置后，单击鼠标左键生成辅助视图，如图6-39所示。

6.等轴侧视图

该功能用于生成3D数据的等轴侧视图。在进行工程图制作时，通常都会在右上角放置一个等轴侧视图，以方便用户更加直观的了解零件的结构特征，其操作步骤如下。

1）单击“投影”工具栏中的按钮，切换到三维实体特征窗口，摆放好模型的位置，双击某一特征，则自动切换到工程制图界面。

2）单击鼠标左键，生成等轴侧视图，如图6-40所示。

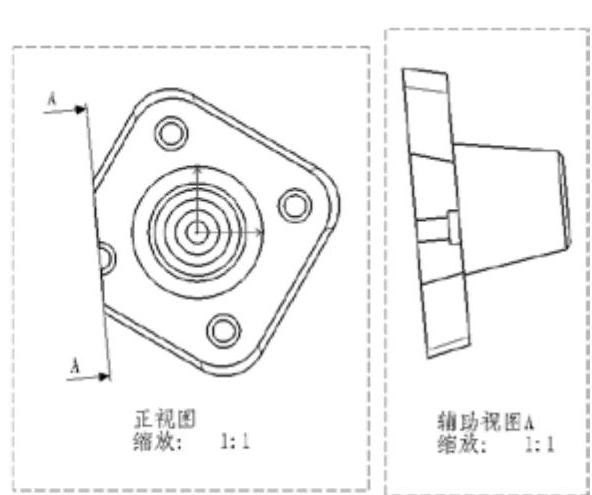

图6-39 创建辅助视图

图6-40 创建等轴侧视图

7.高级正视图

该功能用于在创建正视图时对视图名称和比例进行设定，其操作步骤如下。

1）单击“投影”工具栏中的按钮，弹出“视图参数”对话框，输入视图名称和标度（比例），如图6-41所示。

2）切换窗口至三维实体特征界面，选择参考平面，则自动返回工程制图界面。单击鼠标左键，生成高级正视图，如图6-42所示。

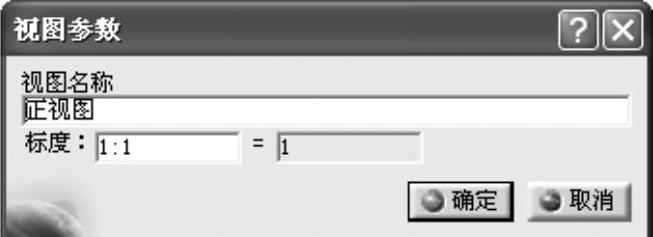

图6-41 “视图参数”对话框

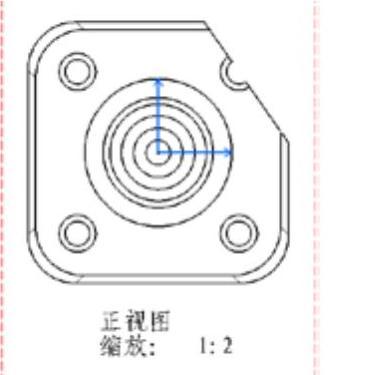

图6-42 创建高级正视图
