市政管线系统：树状网与环状网相结合，均匀分布于整个给水区

1.城市管网

城市给水管网定线是指在地形平面图上确定管线的走向和位置。定线时一般只限于管网的干管以及干管之间的连接管，不包括从干管到用户的分配管和接到用户的进水管。如图2-42所示，干管一般管径较大，用以输水到各地区。分配管作用是从干管取水供给用户和消防拴，管径较小，常由城市消防流量决定所需最小的管径。

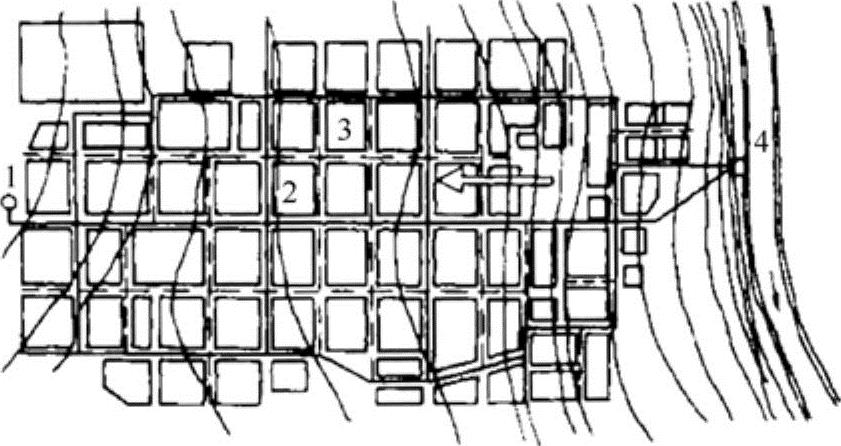

图2-42 干管和分配管

1—水塔 2—干管 3—分配管 4—水厂

由于给水管网一般敷设在街道下，就近供给两侧用户，所以管网的形状按城市的总平面布置图而定。

城市管网定线取决于城市平面布置，供水区的地形、水源和调节池位置，街区和用户，特别是大用户的分布，河流、铁路、桥梁等的位置等，考虑的要点如下：定线时，干管延伸方向应和二级泵站输水到水池、水塔、大用户的水流方向一致。如图2-42箭头所示，循水流方向，以最短的距离布置一条或数条干管，干管位置应从用水量较大的街区通过。干管的间距，可根据街区情况，采用500～800m。从经济上来说，给水管网的布置采用一条干管接出许多支管，形成树状网的费用最省，但从供水可靠性着想，以布置几条接近平行的干管并形成环状网为宜。

干管和干管之间的连接管使管网形成了环状网。连接管的作用是在局部管线损坏时，可以通过它重新分配流量，从面缩小断水范围，较可靠地保证供水。连接管的间距可根据街区的大小考虑为800～1000m。

干管一般按城市规划道路定线，但尽量避免在高级路面或重要道路下通过，以减小今后检修时的困难。管线在道路下的平面位置和标高应符合城市或厂区地下管线综合设计的要求，给水管线和建筑物、铁路以及其他管道的水平净距均应参照有关规定执行。

考虑以上要求，城市管网将是树状网和由若干环组成的环状网相结合的形状，管线大致均匀分布于整个给水区。(https://www.daowen.com)

管网中还需安排的其他管线和附属设备，例如：在供水范围内的道路下需要敷设分配管，以便把干管的水送到用户和消火栓。分配管直径至少为100mm，大城市采用150～200mm，主要原因是通过消防流量时，分配管中的水压损失不致过大，以免火灾地区的水压过低。

城市内工厂、学校、医院等用水均从分配管接出，将水接到用户。一般建筑物用一条进水管，用水要求较高的建筑物或建筑物群，有时在不同部位接入两条或数条进水管，以增加供水的可靠性。

2.工业企业管网

工业企业的管网布置有它的特点，在同一工业企业内，往往根据水质和水压要求，分别布置管网，形成分质、分压的管网系统。消防用水管网通常不单独设置，而是由生活或生产给水管网供给消防用水。

根据工业企业的特点，可采取各种管网布置形式，例如生活用水管网不供给消防用水时，可为树状网；生活和消防合并的管网，应为环状网。

工业企业生产用水管网可按照生产工艺对给水可靠性的要求，采用树状网、环状网或两者相结合的形式。不能断水的企业，生产用水管网必须是环状网，到个别距离较远的车间可用双管代替环状网。大多数情况下，生产用水管网是环状网、双管和树状网的结合形式。

大型工业企业的各车间用水量一般较大，所以生产用水管网不像城市管网那样易于划分干管和分配管，定线和计算时全部管线都要加以考虑。

工业企业内的管网定线比城市管网简单，因为厂区内车间位置明确，车间用水量大并且比较集中，易于做到以最短的管线到达用水量大的车间的要求。但是，由于某些工业企业有许多地下建筑物和管线，地面上又有各种运输设施，以致定线比较困难。
