市政管线系统：7.2.4有线电信网传输标准

电信网的传输标准是进行通信电缆工程设计、施工及维护的依据。了解并掌握这些标准可指导我们进行诸如计算各种线路的最大传输距离、确定电缆芯线线径及话机灵敏度等级等工作，只有每一处都遵循这些标准才能使全程全网的传输质量和通话质量得到保证。

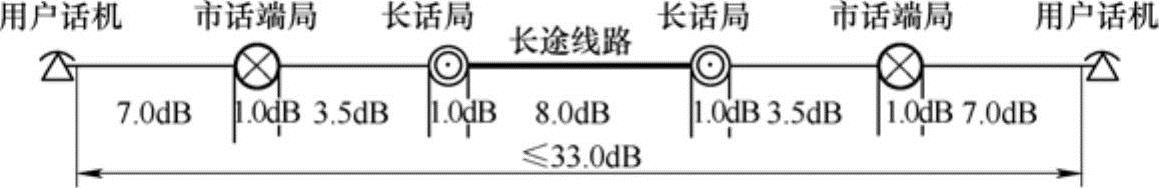

1）长途模拟电话网的传输损耗及其分配如图7-6所示。

图7-6 长途模拟电话网的传输损耗及其分配

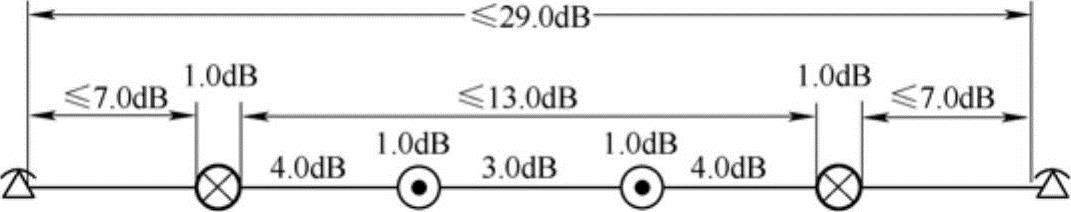

2）市内用户间、市内用户与县城（卫星城镇）用户间的传输损耗及其分配（模拟网）如图7-7所示。

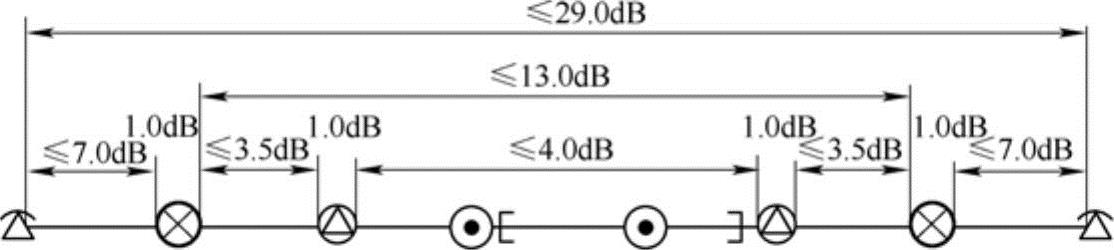

3）市内用户与农话用户间的传输损耗及其分配（模拟网）如图7-8所示。

图7-7 市内用户间、市内用户与县城（卫生城镇）用户间的传输损耗及其分配

图7-8 市内用户与农话用户间的传输损耗及其分配

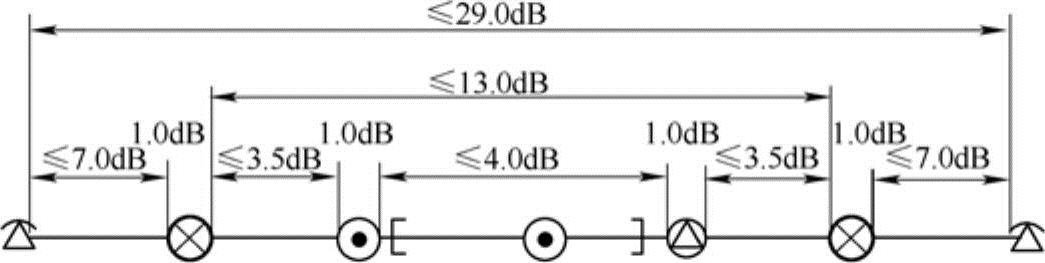

农话用户与其他县城农话用户间的传输损耗及其分配（模拟网）如图7-9所示。

图7-9 农话用户与其他县城农话用户间的传输损耗及其分配

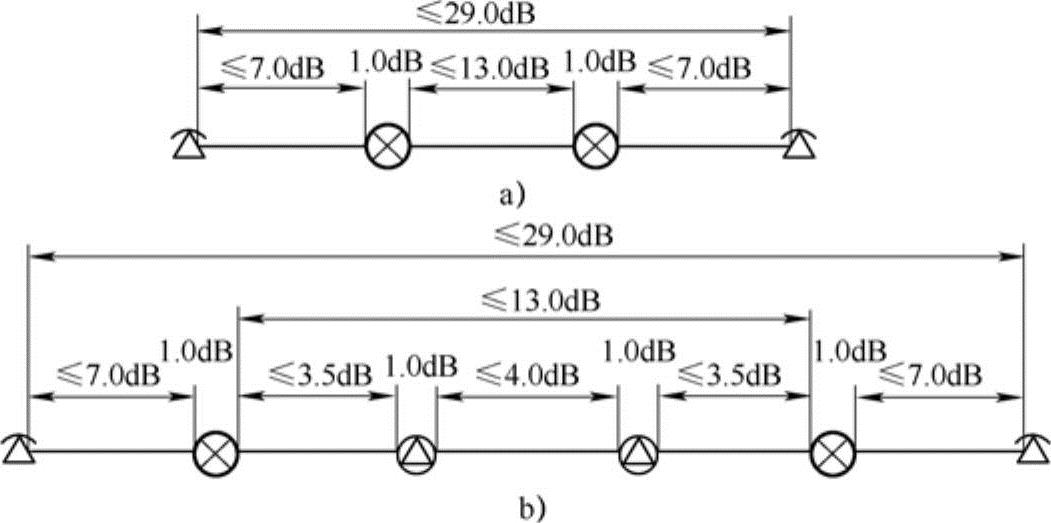

4）县城（卫星城）用户间、本县农话用户间或本县农话用户与县城用户间的传输损耗及其分配（模拟网），如图7-10所示。

图7-10 县城（卫星城）用户间、本县农话用户间或本县农话用户与县城用户间传输损耗

a）县城（卫星城）用户间传输损耗 b）本县农话用户间或本县农话用户与县城用户间传输损耗(https://www.daowen.com)

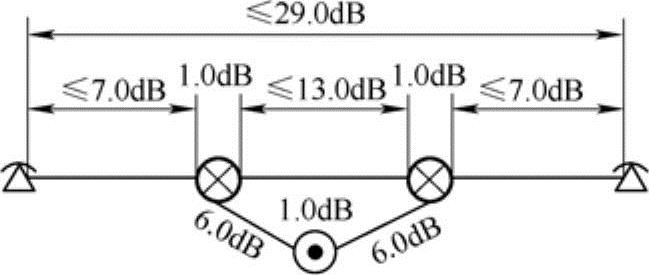

5）一个汇接局时两本地用户间的传输损耗及其分配（模拟网）如图7-11所示。

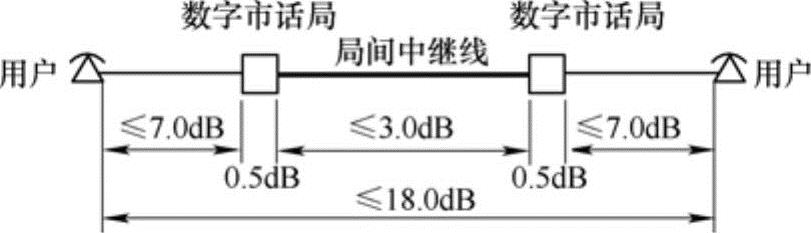

6）数字本地网的传输损耗及其分配如图7-12所示。

7）长途数字网的传输损耗及其分配如图7-13所示。

图7-11 一个汇接局时两本地用户间的传输损耗及其分配

图7-12 数字本地网的传输损耗及其分配

图7-13 长途数字网的传输损耗及其分配

8）关于上述传输标准的几点说明。

①上述传输损耗分配均指非加感线路。

②传输衰减标准的测试条件。

第一，不包括用户话机衰减；

第二，测试信号为f=800Hz单一频率。

③画图时应注意范围线的画法，衰减标准中不含话机衰减，范围线就不能包括话机。
