根据前面绘制的平面图，可以看到，亭的4个立面有3个相同，其中一方为进入亭内的通道方向。用户可以选择一个方向进行绘制，本案例选择相同三方的其中一方进行讲解，用户再根据所掌握的绘制方法，学习绘制另一方的立面图。

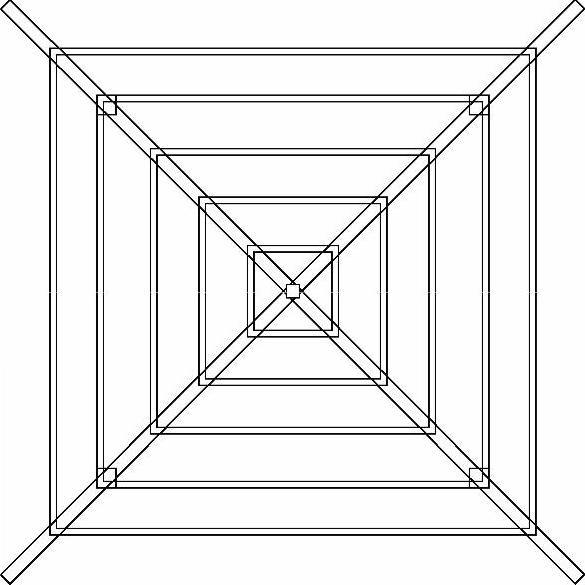

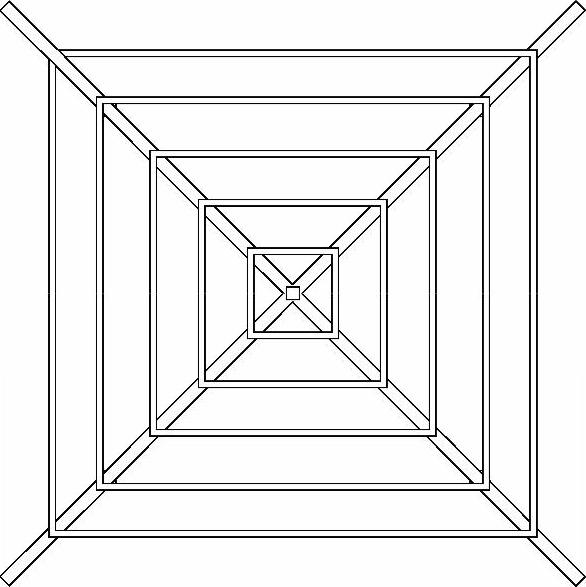

图6-18 绘制小正方形

图6-19 修剪多余的线段

专业技能：立面图的绘制

立面图的绘制是根据平面图来生成基本轮廓，在基本轮廓的基础之上再绘制立面的相应内容，在绘制立面图形时，可以对应平面图绘制轮廓，也可以根据平面图形的尺寸直接绘制轮廓。

1）使用“直线（L）”命令，单击平面图形中最大矩形最下方横向直线的中点，向下绘制一条长为5000mm的直线，再向右绘制一条3000mm的直线。

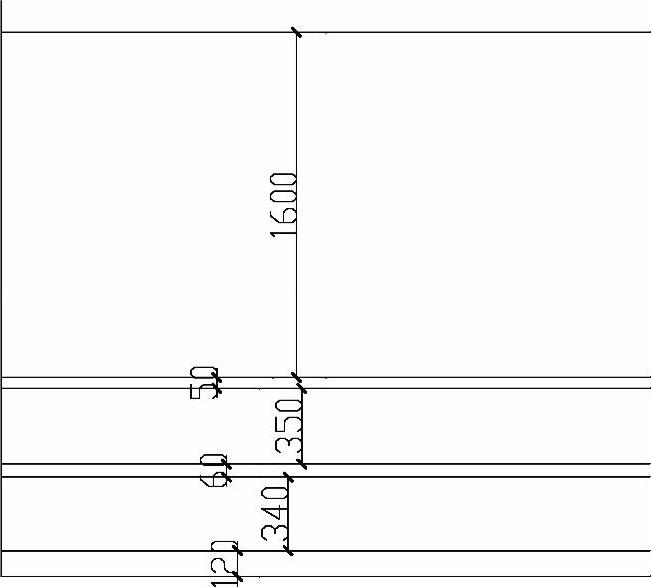

2）使用“偏移（O）”命令，将绘制的水平线段向上各偏移120、340、60、350、50和1600mm，如图6-20所示。

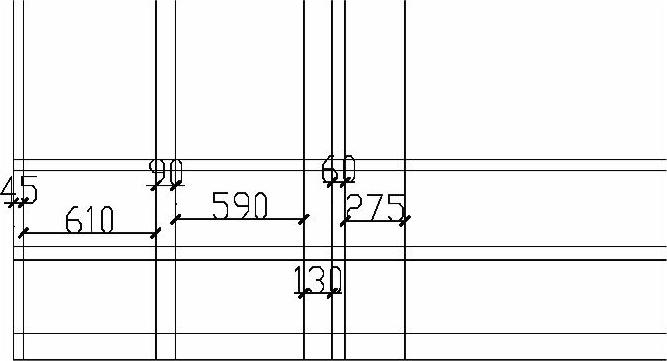

3）使用“偏移（O）”命令，将绘制的垂直线段向右各偏移45、610、90、590、130、60和275mm，如图6-21所示。

图6-20 偏移水平线段

图6-21 偏移垂直线段

4）使用“修剪（TR）”命令，修剪掉多余的线段，结果如图6-22所示。

5）使用“直线（L）”命令，按照如图6-23所示绘制直线。

6）使用“倒角（F）”和“修剪（TR）”等命令，对图形进行编辑，如图6-24所示。

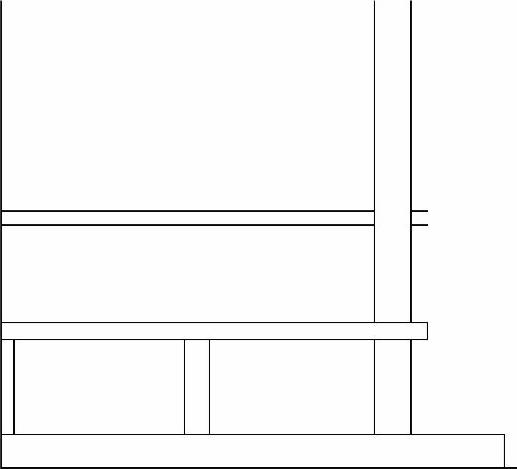

7）使用“直线（L）”命令，按如图6-25所示绘制直线。

8）使用“修剪（TR）”命令，修剪掉多余的线段，如图6-26所示。

9）使用“镜像（MI）”命令，选择修剪好的图形，选择左侧的垂直线段为镜像轴线，向左进行镜像操作。再使用“删除（E）”命令，删除镜像用的辅助垂直线段，如图6-27所示。

(www.daowen.com)

图6-22 修剪线段的效果

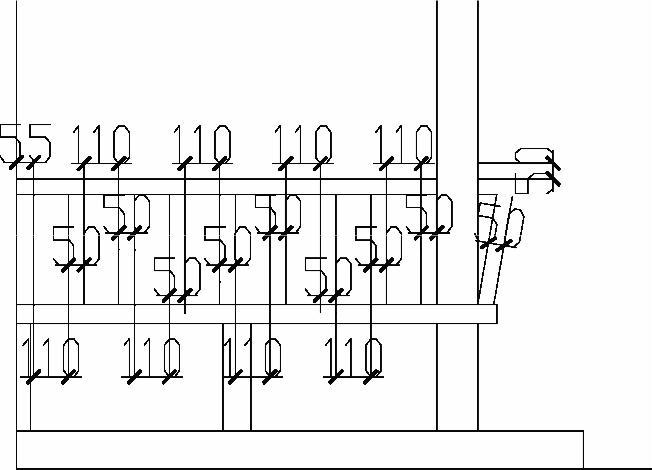

图6-23 绘制直线

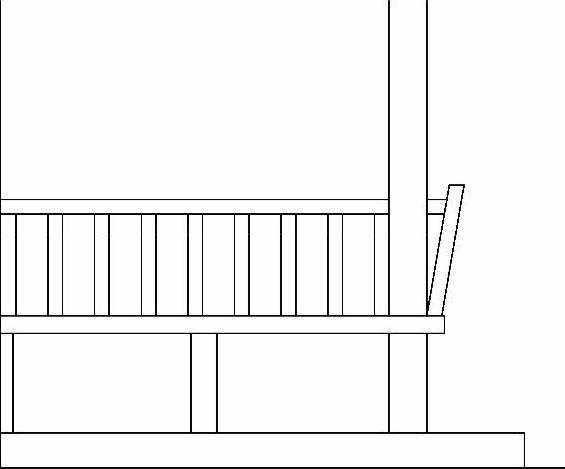

图6-24 倒角和修剪

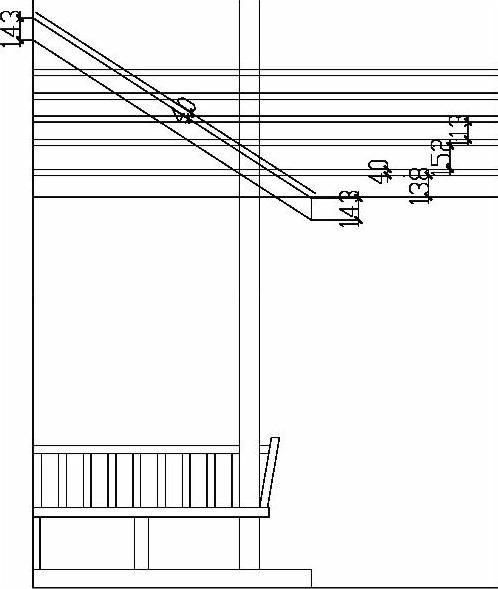

图6-25 绘制直线

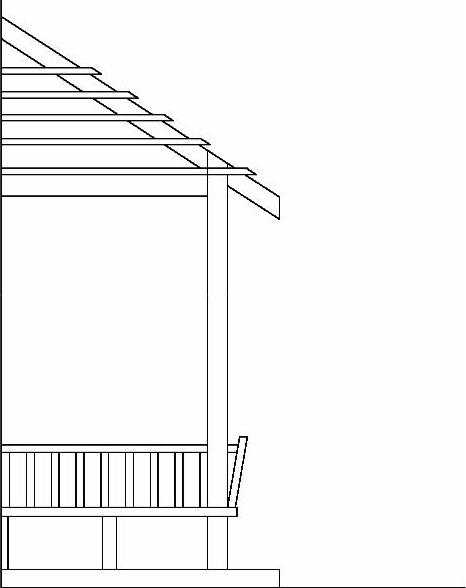

图6-26 修剪图形

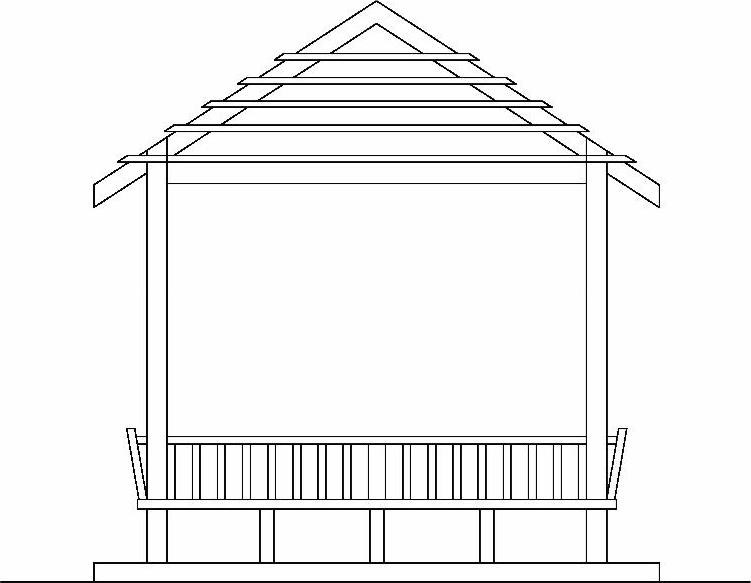

图6-27 镜像的效果

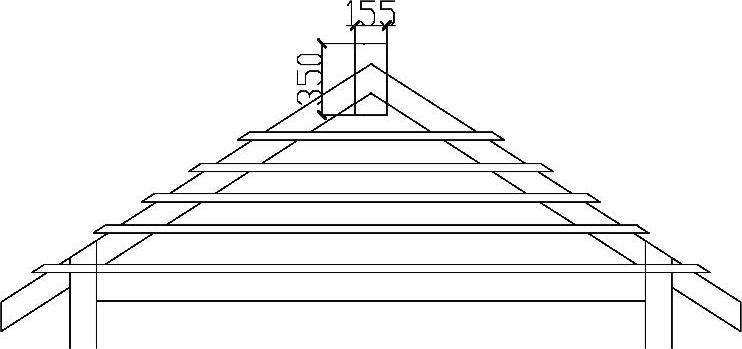

10）使用“矩形（REC）”命令，在图形顶端绘制155mm×350mm的矩形，如图6-28所示。

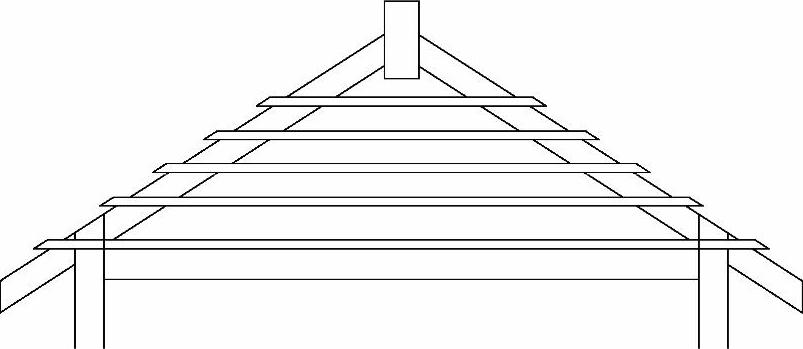

11）使用“修剪（TR）”命令，修剪掉多余的线段，如图6-29所示。

12）至此，亭的平面图和立面图已经绘制完成，按下<Ctrl+S>组合键进行保存。

图6-28 绘制矩形

图6-29 修剪线段

专业技能：亭子立面图

由于本案例中的亭子为对称图形，在绘制立面图形时，选择了绘制图形的右边部分，再把亭子的右边部分进行纵向镜像，来完成整个亭子的图形。无论什么图形，只要能找到对称线，都可以选择相同部分的一个区域来进行绘制，并进行镜像，用这种方法绘制图形可以减少绘制时间，也可以让图形达到一致性和统一性。
