3.5.1　橡胶沥青应力吸收层的材料设计应包括集料粒径与用量的确定、橡胶沥青用量的确定。

3.5.2　橡胶沥青应力吸收层所用集料的技术要求应符合表3.2.5和表3.2.6的规定，集料级配要求应符合表3.5.2的规定。集料的级配选择及撒布应符合以下规定：

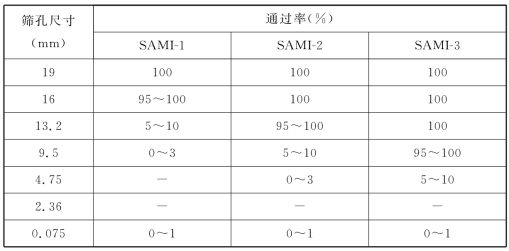

表3.5.2　集料级配要求

1 当橡胶沥青应力吸收层用于旧路面与加铺路面之间或者无机结合料稳定类基层与沥青面层之间时，集料级配宜选择SAMI-1或SAMI-2；当橡胶沥青应力吸收层用作桥面或者隧道的防水黏结层时，集料级配宜选择SAMI-2或SAMI-3。(www.daowen.com)

2 集料撒布率宜为70%～90%。对于级配SAMI-1，集料用量宜为14kg/m2～16kg/m2；对于级配SAMI-2，集料用量宜为12kg/m2～14kg/m2；对于级配SAMI-3，集料用量宜为10kg/m2～12kg/m2。

3.5.3　橡胶沥青应力吸收层宜采用现场改性橡胶沥青，其技术要求应符合表3.2.3的规定。橡胶沥青应力吸收层的橡胶沥青用量宜为2.0kg/m2～2.5kg/m2，并应符合以下规定：

1 当橡胶沥青应力吸收层用于旧路面与加铺路面之间或者无机结合料稳定类基层与沥青面层之间时，橡胶沥青用量宜取推荐用量的上限。

2 当橡胶沥青应力吸收层用于桥面或者隧道路面时，橡胶沥青用量宜取推荐用量的下限。
