(1)正时带 仔细检查正时带各个部分,如有下述损伤时请换用新正时带。

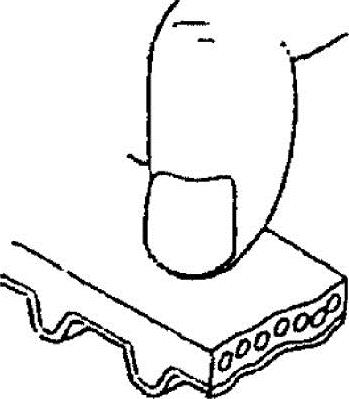

1)背面橡胶老化反光,指甲划过无痕迹,没有弹力,如图4-43所示。
图4-43 检查正时带是否老化
2)背面橡胶有裂痕。

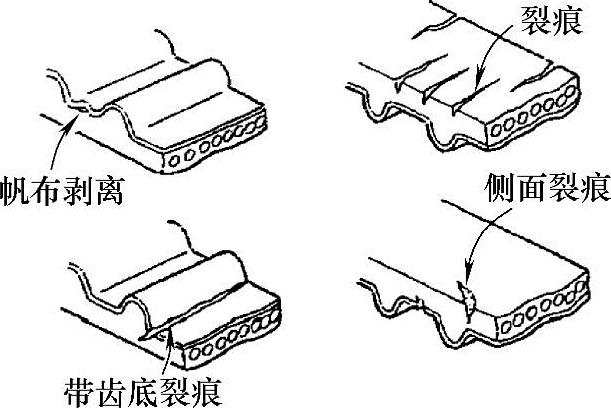

3)帆布有裂痕、剥痕。
4)正时带齿底部有裂痕。
5)正时带侧面有裂痕,如图4-44所示。
6)正时带侧面异常磨损。当正时带侧面如快刀切过一样整齐时为正常。
图4-44 检查正时带有无损坏

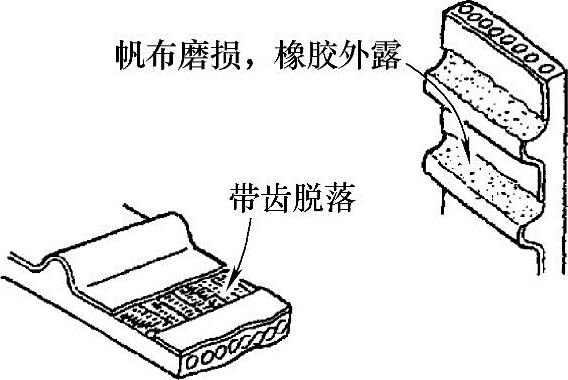

7)正时带齿部异常磨损,如图4-45所示。
8)正时带掉齿,如图4-46所示。
图4-45 正时带齿部异常磨损
图4-46 正时带掉齿现象(www.daowen.com)
(2)自动张紧器

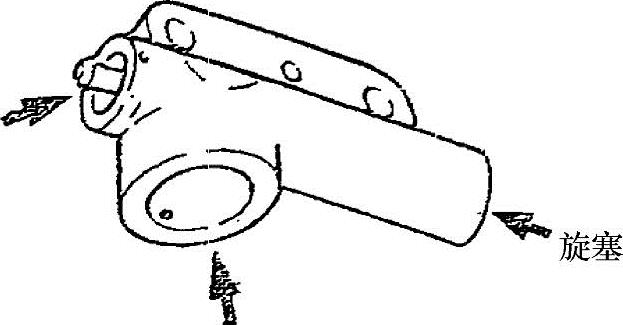

1)检查自动张紧器有无泄漏,必要时更换新件。
2)如图4-47所示,检查杆端有无磨损或损伤,必要时更换新件。
图4-47 检查杆端

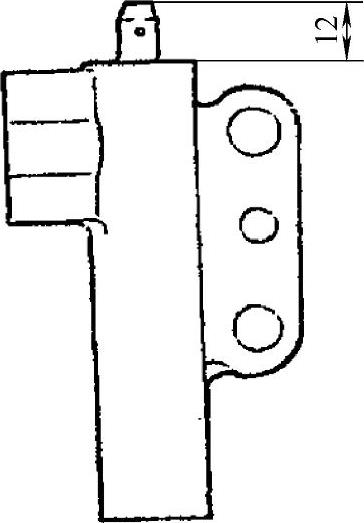

3)如图4-48所示,测量杆的突出量。若不符合标准,更换新的自动张紧器。
●标准值:12mm。

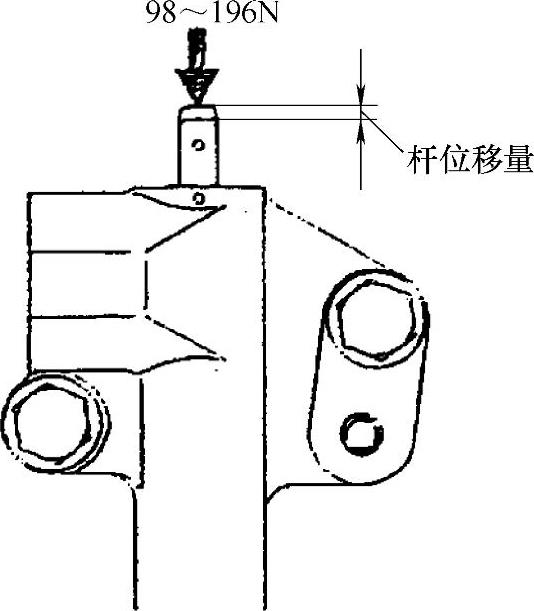

4)用98~196N的力将杆压下,同时测量杆的位移量。
5)如果杆位移量比在第3)项中测量的数值小1mm以上,应更换自动张紧器,如图4-49所示。
●标准值:≤1mm。
图4-48 检查测量杆突出量
图4-49 检查杆的位移量
6)用带有软钳口的台虎钳夹紧自动张紧器。
