接9.4.2实例继续创建别墅。

1）将视图切换至场地视图。

2）单击“建筑”选项卡“工作平面”面板中的“参照平面”按钮，在别墅的四周绘制4个参照平面，平面距离外墙的距离10m，如图10-47所示。

图10-47 绘制参照面

3）单击“体量和场地”选项卡“场地建模”面板中的“地形表面”按钮，打开“修改|编辑表面”选项卡和选项栏。

4）在选项栏中选择“绝对高程”选项，输入高程为“-470”。

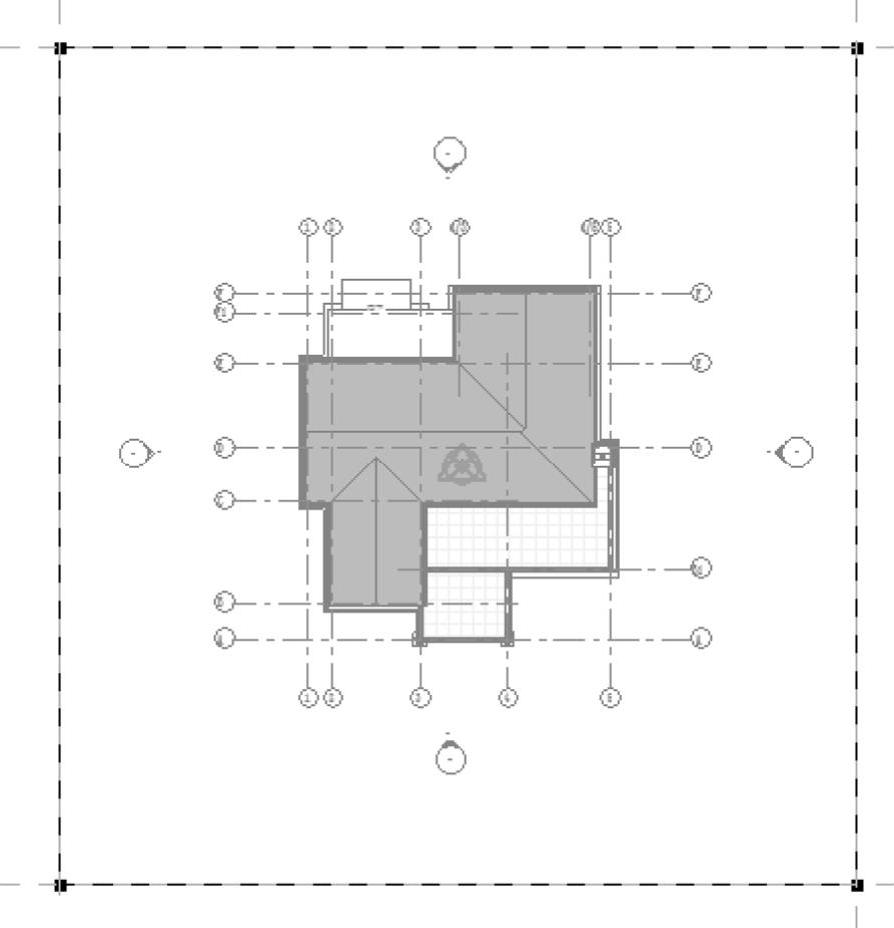

5）单击“放置点”按钮，在参考面的交点处放置点，结果如图10-48所示。单击“模式”面板中的“完成编辑模式”按钮，完成地形绘制。

图10-48 放置点

6）在“属性”选项板的材质栏中单击按钮，打开“材质浏览器”对话框，设置场地的材质为“草”。

7）单击“体量和场地”选项卡“修改场地”面板中的“子面域”按钮，打开“修改|创建子面域边界”选项卡和选项栏。

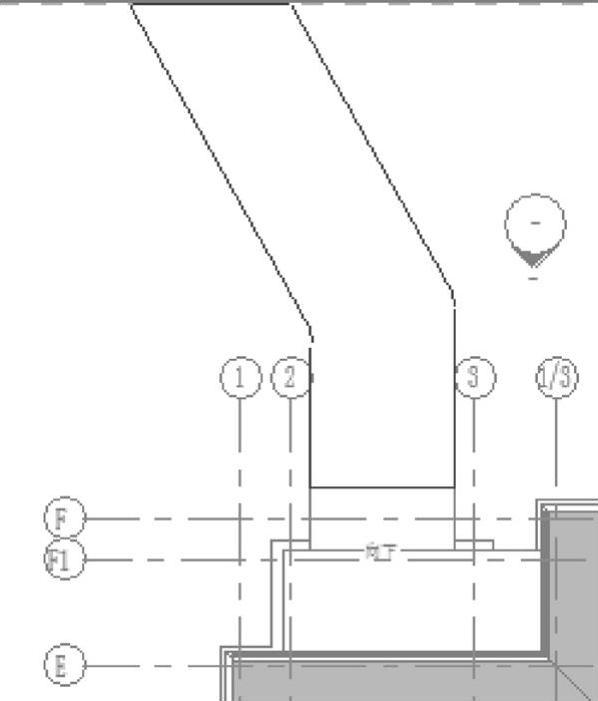

8）单击“绘制”面板中的“线”按钮和“样条曲线”按钮，绘制封闭的边界线，如图10-49所示。

9）在“属性”选项板的材质栏中单击按钮，打开“材质浏览器”对话框，设置道路的材质为“卵石”。

10）单击“模式”面板中的“完成编辑模式”按钮，完成小路的绘制。

11）单击“体量和场地”选项卡“修改场地”面板中的“子面域”按钮，打开“修改|创建子面域边界”选项卡和选项栏。

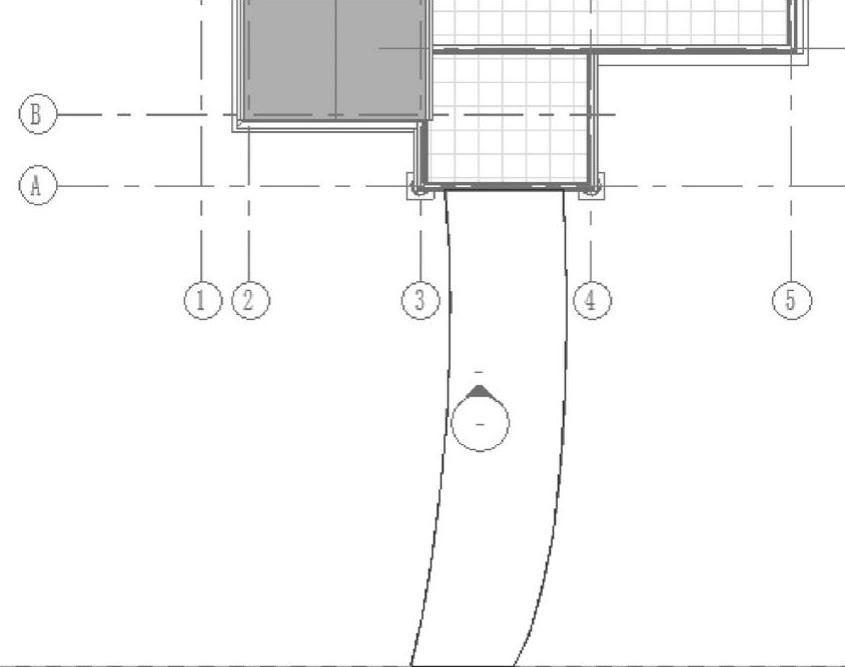

12）单击“绘制”面板中的“线”按钮和“圆角弧”按钮，绘制封闭的边界线，如图10-50所示。

13）在“属性”选项板的材质栏中单击按钮，打开“材质浏览器”对话框，设置道路的材质为“混凝土砂浆”。

14）单击“模式”面板中的“完成编辑模式”按钮，完成道路的绘制。

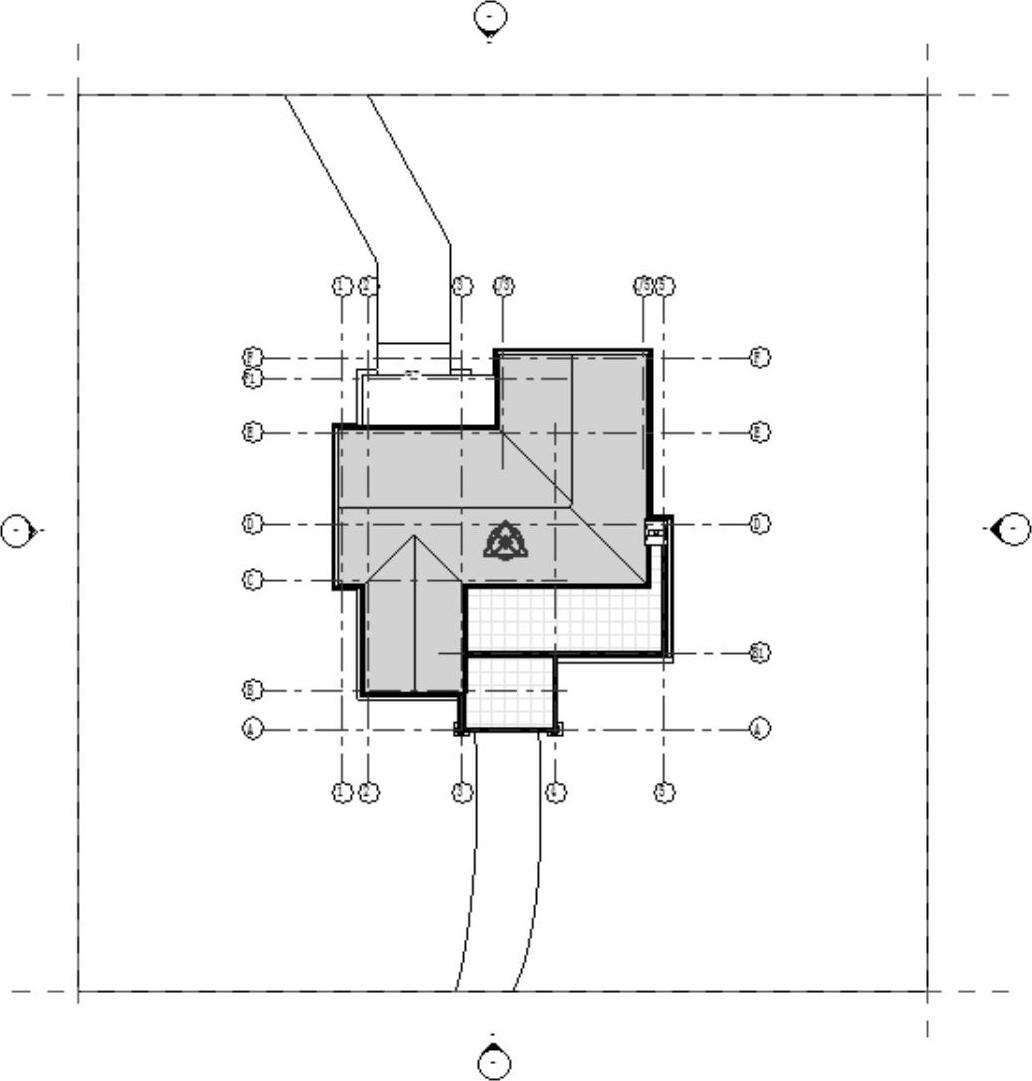

15）选取立面图标记，拖动将其移动到地形边界外，如图10-51所示。

图10-49 绘制边界线（1）

(www.daowen.com)

图10-50 绘制边界线（2）

图10-51 移动立面标记

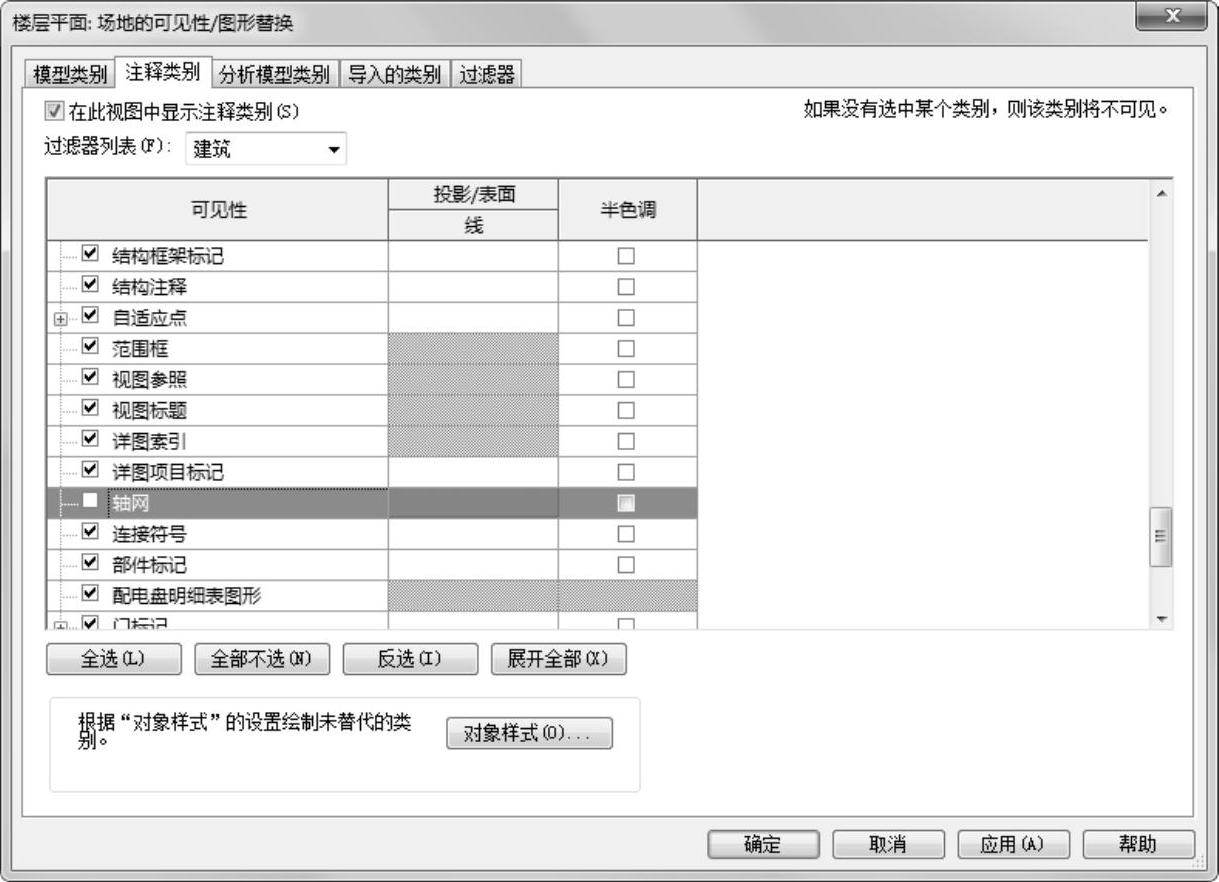

16）单击“视图”选项卡“图形”面板中的“可见性/图形”按钮，打开“楼层平面：场地的可见性/图形替换”对话框，在“注释类别”选项卡中取消勾选“轴网”复选框，如图10-52所示，单击“确定”按钮，视图中的轴网隐藏。

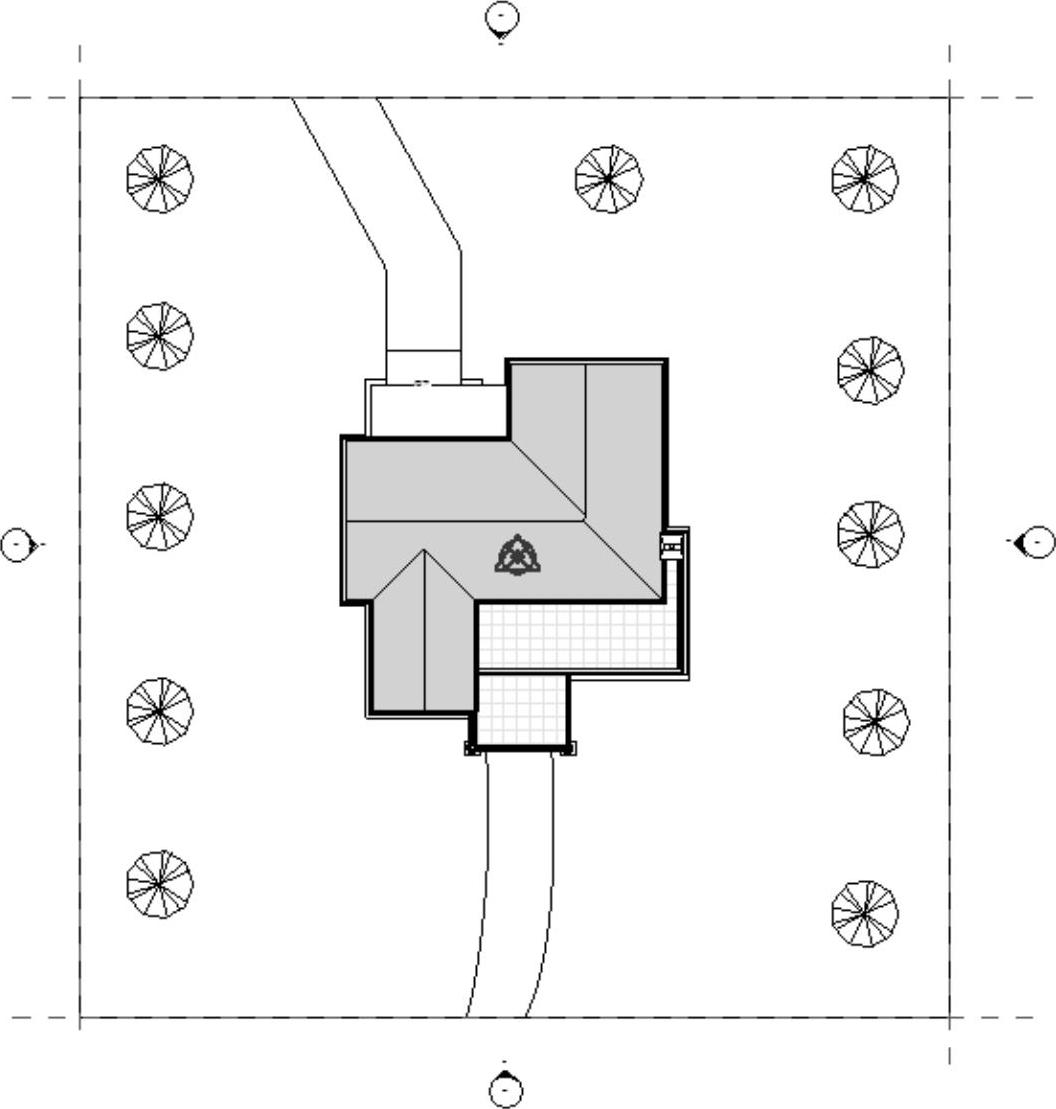

17）单击“体量和场地”选项卡“场地建模”面板中的“场地构件”按钮，从“属性”选项板中选择“RPC树-落叶树日本樱桃树-4.5米”，设置标高为室外地坪将其放置到场地上适当位置，如图10-53所示。

图10-52 “楼层平面：场地的可见性/图形替换”对话框

图10-53 放置树

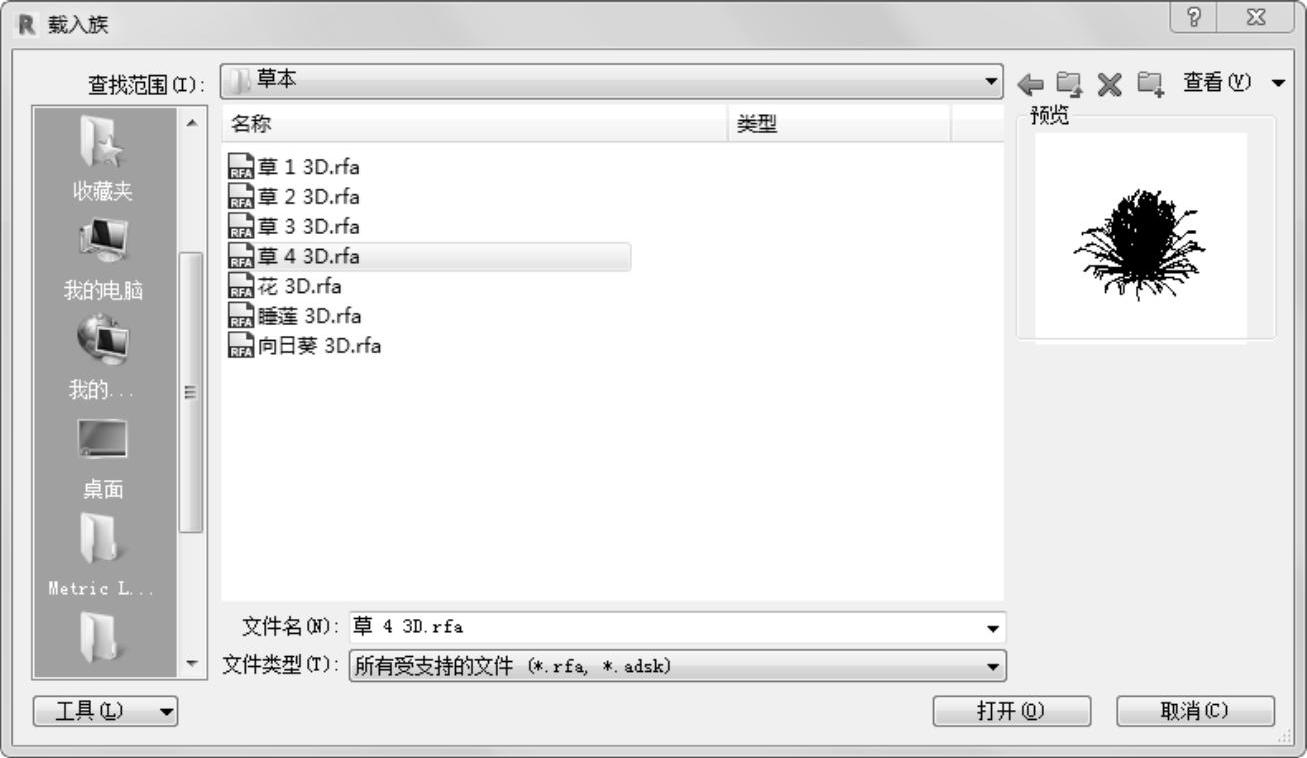

18）单击“体量和场地”选项卡“场地建模”面板中的“场地构件”按钮，在打开的选项卡中单击“模式”面板中的“载入族”按钮，打开“载入族”对话框，选择“建筑”→“植物”→“3D”→“草本”文件夹中的“草43D.rfa”族文件，如图10-54所示。

图10-54 “载入族”对话框

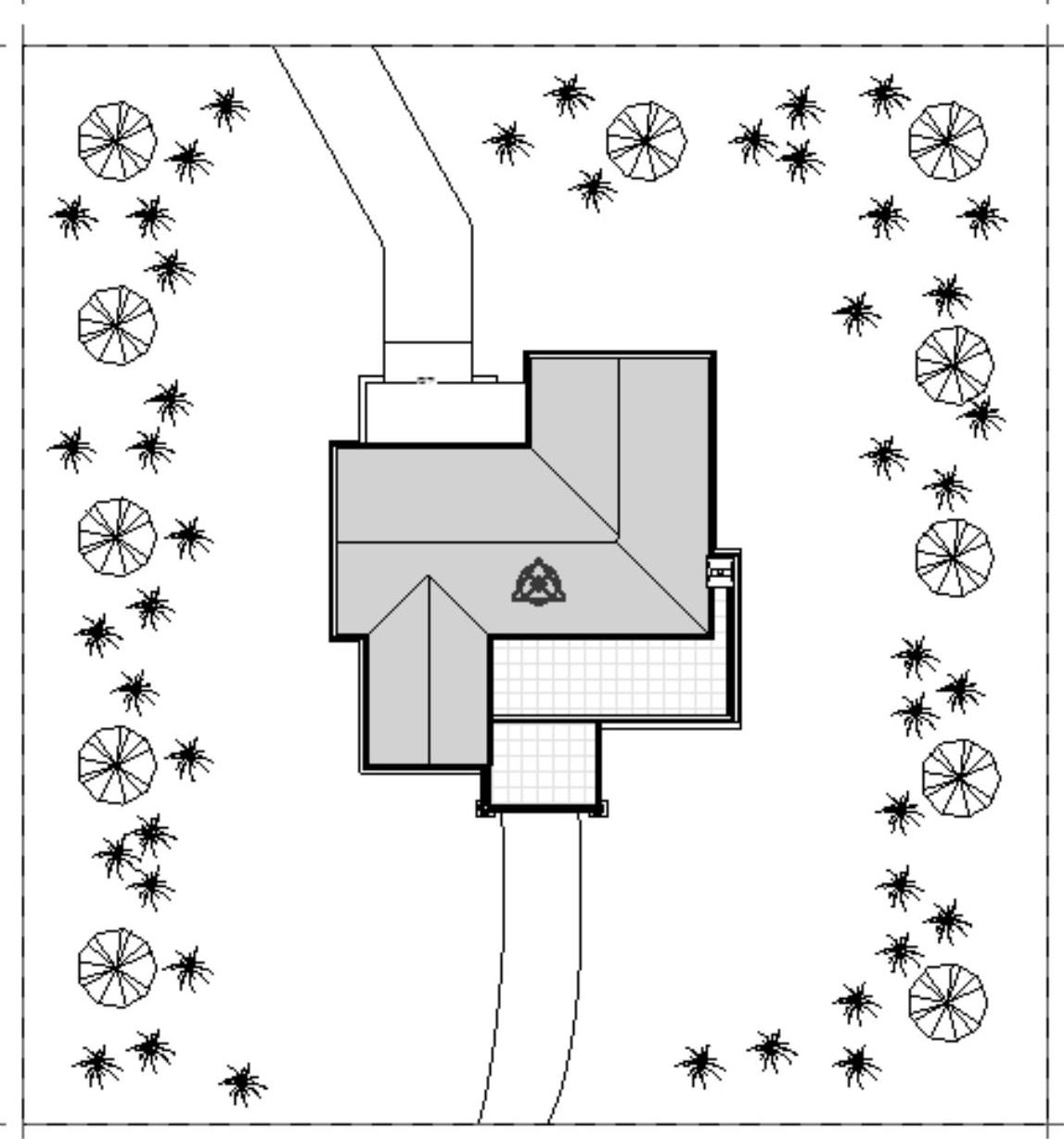

19）单击“打开”按钮，将草放置到场地中的适当位置，如图10-55所示。

图10-55 放置草

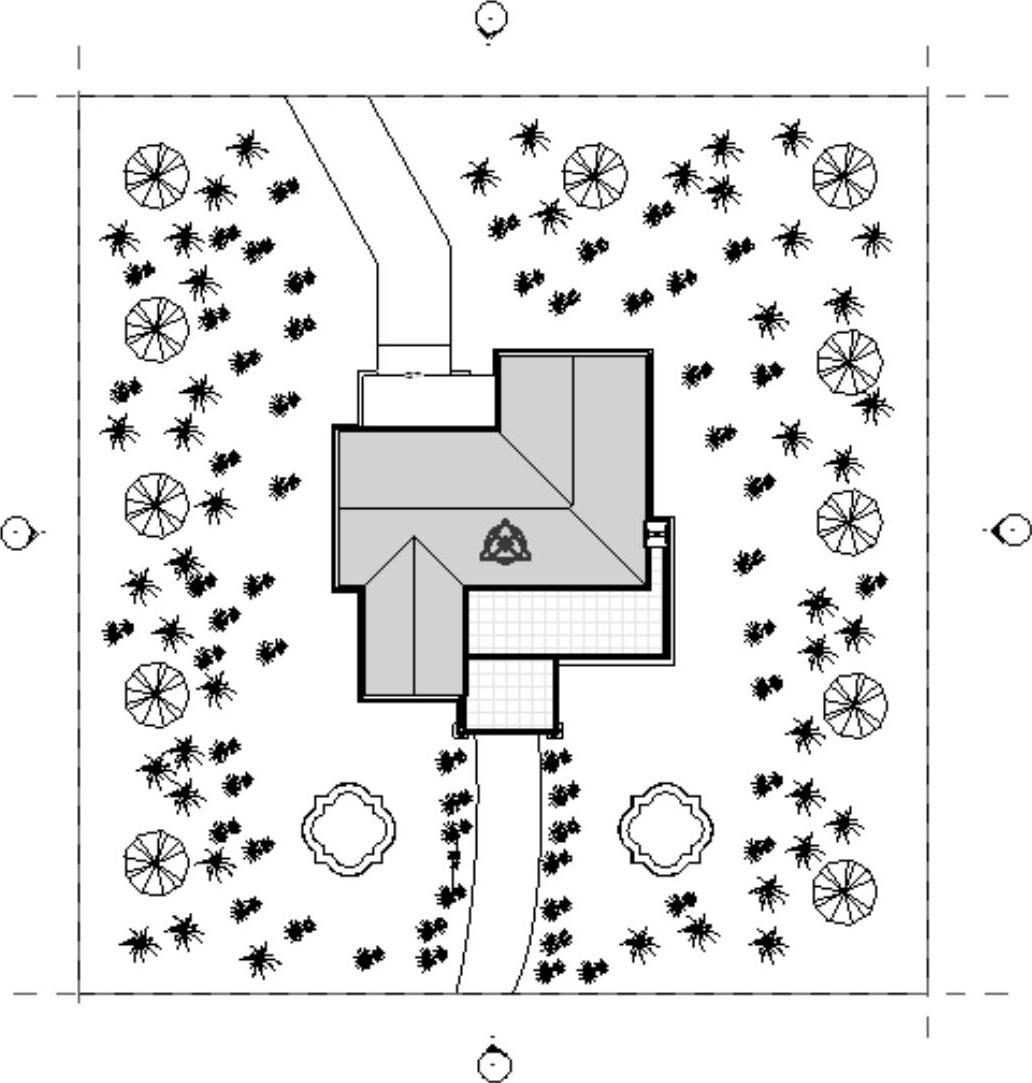

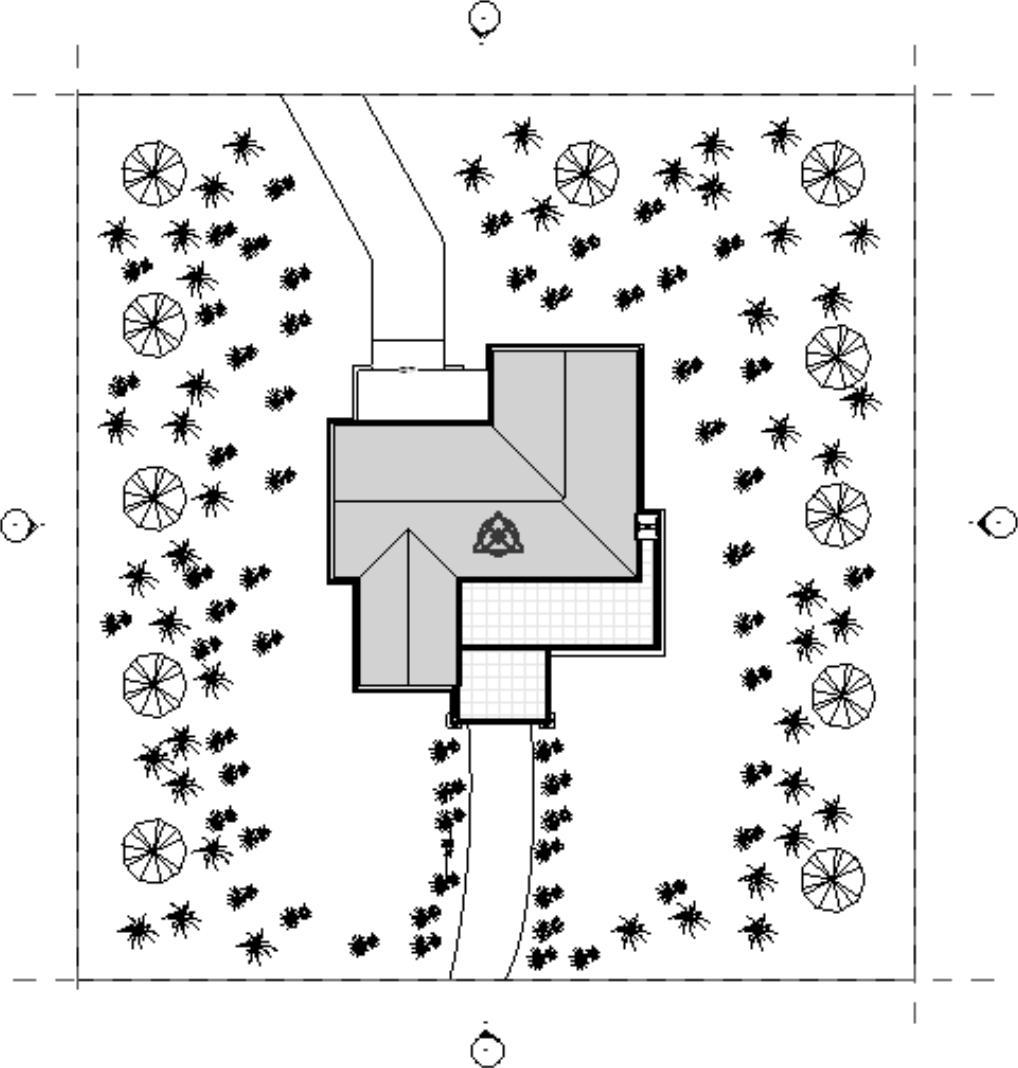

20）重复上述步骤，在场地上放置花，如图10-56所示。

21）重复上述步骤，在别墅前方放置喷水池，如图10-57所示。

图10-56 放置花

图10-57 放置喷水池
