（1）行业标准《装规》规定叠合梁梁端竖向接缝需要进行竖向受剪承载力验算

（2）叠合梁梁端竖向接缝抗剪承载力类型

叠合梁端的结合面主要包括框架梁与节点区的结合面、梁自身的结合面以及次梁与主梁的结合面。结合面的受剪承载力组成主要包括：新旧混凝土结合面的粘结力、键槽的抗剪承载力、后浇混凝土叠合层的抗剪能力、梁纵向钢筋的销栓抗剪作用。

（3）叠合梁竖向缝承载力计算

《装规》7.2.2规定，叠合梁端竖向接缝的受剪承载力设计值应按下列公式计算：

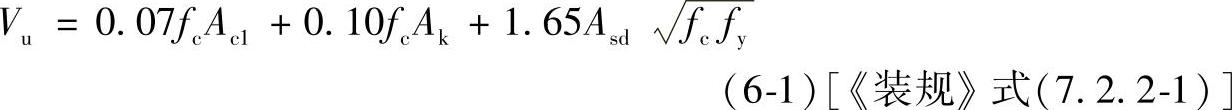

持久设计状况

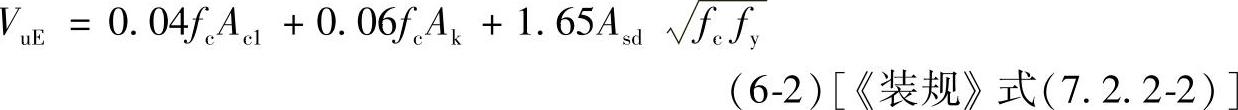

地震设计状况

式中 A_c1——叠合梁端截面后浇混凝土叠合层截面面积；

f_c——预制构件混凝土轴心抗压强度设计值；

f_y——垂直穿过结合面钢筋抗拉强度设计值；

A_k——各键槽的根部截面面积（图6-14）之和，按后浇键槽根部截面和预制键槽根部截面分别计算，并取二者的较小值；

A_sd——垂直穿过结合面所有钢筋的面积，包括叠合层内的纵向钢筋。

竖向接缝抗剪承载力不考虑新旧混凝土结合面的自然粘结作用，是偏于安全的。取混凝土抗剪键槽的受剪承载力、后浇层混凝土叠合层的受剪承载力、穿过结合面的钢筋的销栓抗剪作用之和，作为混凝土结合面的受剪承载力。地震往复作用下，对后浇层混凝土部分的受剪承载力进行折减，参照混凝土斜截面受剪承载力设计方法，折减系数取0.6。

（4）装配式建筑的软件计算

国内营建科、PKPM软件有装配式建筑设计模块，对应的预制柱、叠合梁、叠合楼板都有计算功能，如图6-15所示。

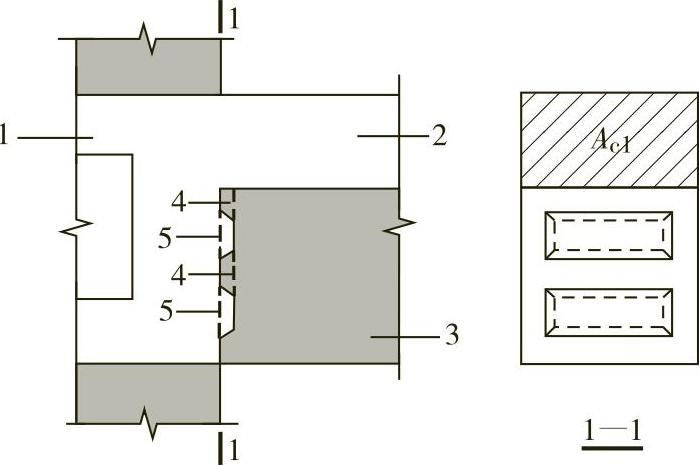

图6-14 叠合梁端受剪承载力计算参数示意

1—后浇节点区 2—后浇混凝土叠合层 3—预制梁 4—预制键槽根部截面 5—后浇键槽根部截面

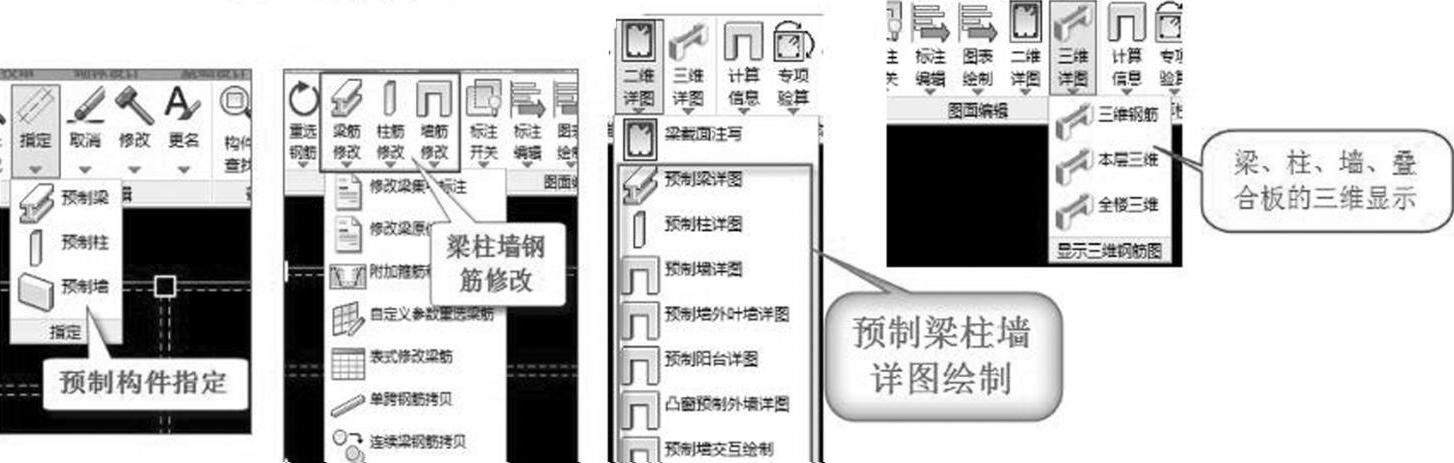

图6-15 装配式建筑设计模块

1）预制梁设计流程。

①读取计算结果，先按普通梁选配钢筋。

②在预制构件施工图菜单指定预制梁构件（图6-16～图6-18），并进行预制梁的端部构造等参数设置。

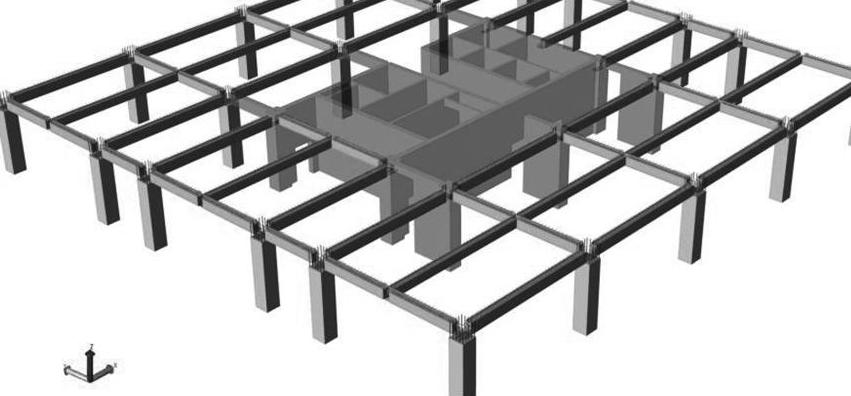

图6-16 预制梁三维显示(www.daowen.com)

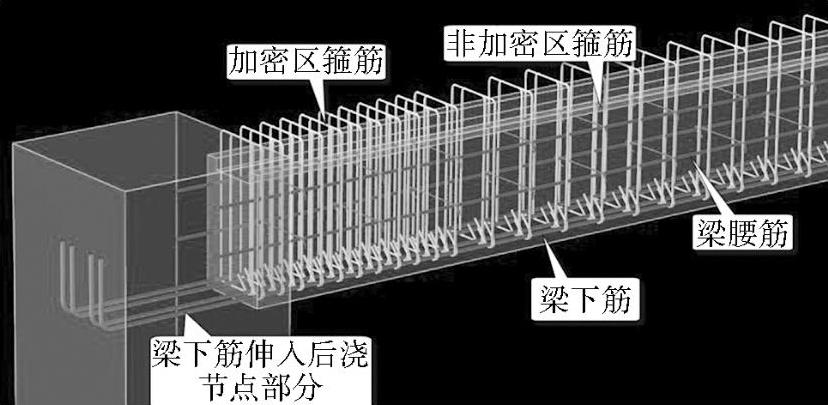

图6-17 预制梁钢筋三维显示

③软件对预制梁重新选筋和归并，并在平法图上标注预制梁编号。

④自动进行梁的预制部分构造设计，包括梁的下部纵向钢筋、腰筋、箍筋等，对梁的上部现浇部分纵筋在梁平法图上表示。

⑤预制梁的编辑修改（包括预制梁的合并、拆分）。

⑥绘制预制梁详图。

⑦梁端部抗剪承载力计算书。

⑧梁的预制率统计。

2）预制柱设计流程。

①读取计算结果，先按普通柱选配钢筋。

②在预制构件施工图菜单指定预制柱构件（图6-18～图6-21）。

③预制柱选筋和归并，并在平法图上标注预制柱构件。

④自动进行预制柱内的纵筋、箍筋的布置，可人工修改；纵筋下部的套筒连接接头构造，纵筋上部的伸出长度。

⑤绘制预制柱详图。

⑥进行预制柱底水平接缝的受剪承载力验算。

⑦柱的预制率统计。

⑧预制柱入库管理，可对库中的任一预制柱编辑修改。

⑨预制柱三维钢筋显示。

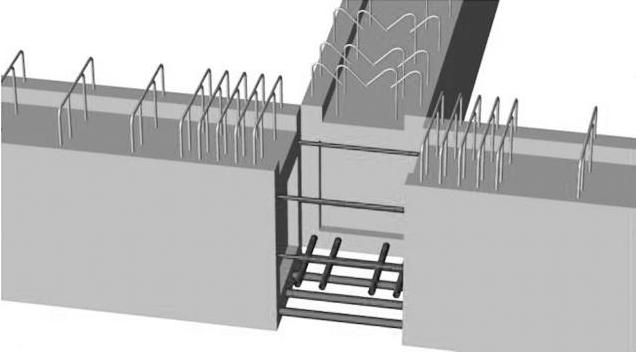

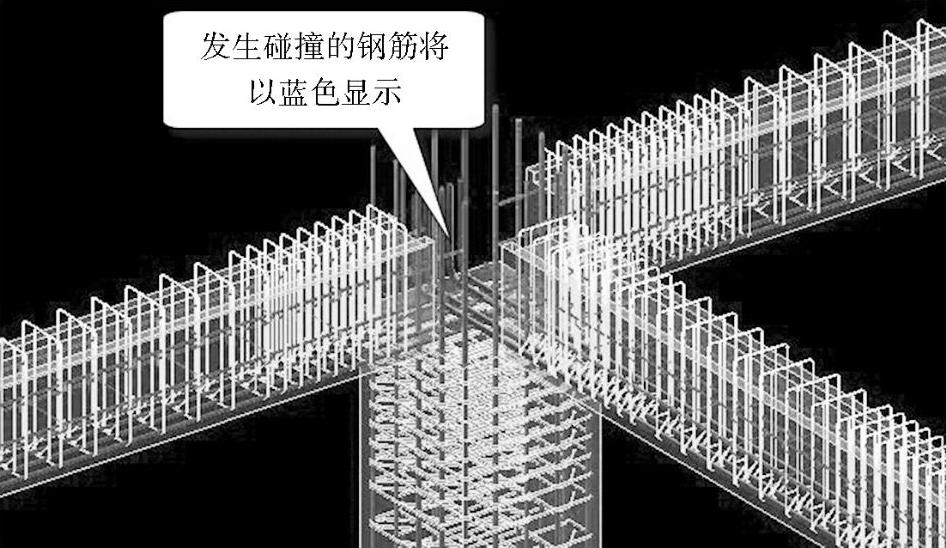

图6-18 预制梁节点三维显示

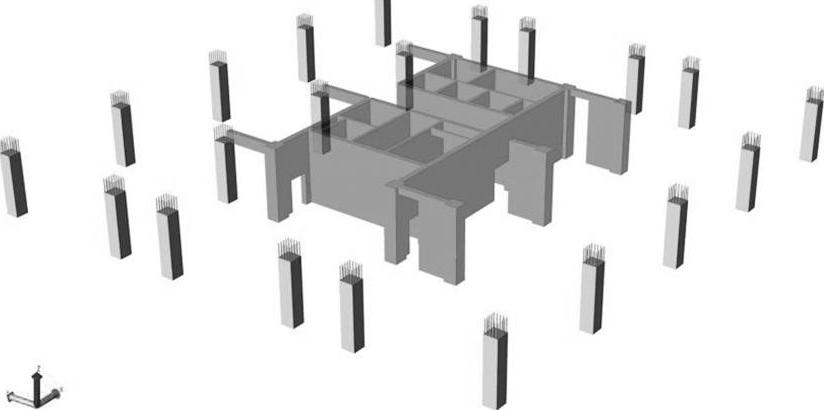

图6-19 预制柱三维显示

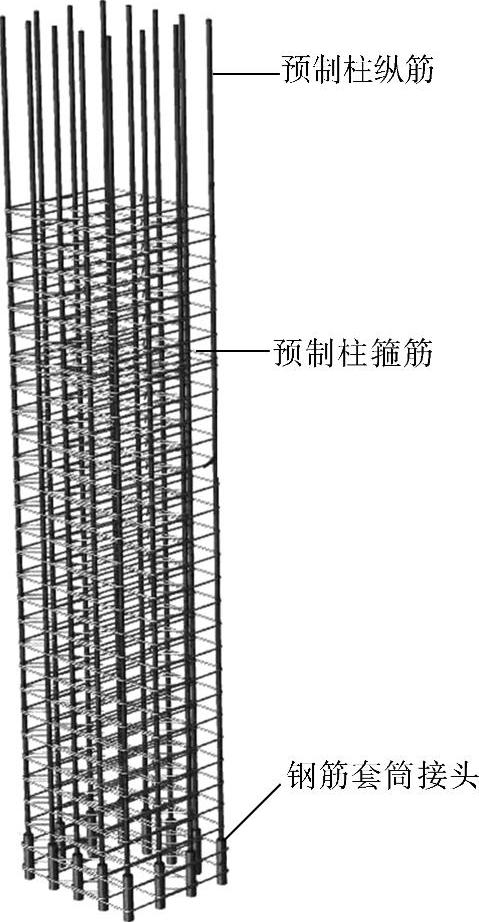

图6-20 预制柱三维钢筋及套筒显示

图6-21 预制柱节点三维显示
