乙类互补对称功率放大电路中的信号失真

一、填空题

1.根据三极管导通时间的不同对放大电路进行分类，在输入信号的整个周期内，三极管都导通的称为________类放大电路；只有半个周期导通的称为________类放大电路；有半个多周期导通的称为________类放大电路。

2.在乙类互补对称功率放大电路中，由于三极管存在死区电压而导致输出信号在过零点附近出现失真，称之为________。

3.功率放大电路采用甲乙类工作状态是为了克服________，并有较高的________。

4.乙类互补对称功率放大电路的效率比甲类功率放大电路的________，在理想情况下，其数值可达________。

二、选择题

1.功率放大电路的效率是指（　　）。

A.不失真输出功率与输入功率之比

B.不失真输出功率与电源供给功率之比

C.不失真输出功率与管耗功率之比

D.管耗功率与电源供给功率之比

2.乙类互补对称功率放大电路会产生交越失真的原因是（　　）。

A.输入电压信号过大

B.三极管电流放大倍数太大

C.晶体管输入特性的非线性

D.三极管电流放大倍数太小

3.若一个乙类双电源互补对称功率放大电路的最大输出功率为4 W，则该电路的最大管耗约为（　　）。

A.0.8W　B.4W

C.0.4W　D.无法确定

4.甲类功率放大电路比乙类功率放大电路（　　）。(https://www.daowen.com)

A.失真小、效率高　B.失真大、效率低

C.管耗大、效率高　D.失真小，效率低

5.交越失真是（　　）。

A.饱和失真　B.频率失真

C.线性失真　D.非线性失真

6.复合管的优点之一是（　　）。

A.电流放大倍数大　B.电压放大倍数大

C.输出电阻增大　D.输入电阻减小

7.为了向负载提供较大功率，放大电路的输出级应采用（　　）。

A.共射极放大电路　B.差分放大电路

C.功率放大电路　D.复合管放大电路

三、计算题

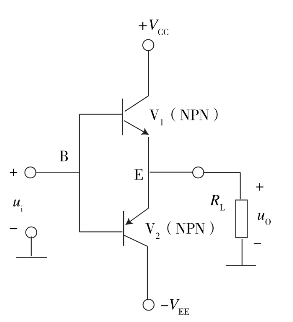

1.电路如图3.1所示，VCC=VEE=20 V，RL=10Ω，晶体管的饱和压降UCES=0 V，输入电压ui为正弦信号。试示：（1）最大不失真输出功率、电源供给功率、管耗及效率：（2）当输入电压振幅Uim=10 V时，输出功率、电源供给功率、功率及管耗；（3）该电路的最大管耗。

图3.1　题1图

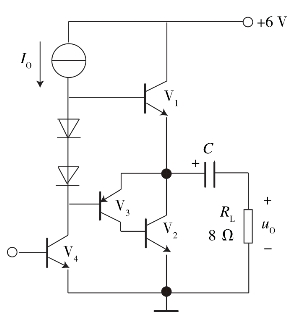

2.电路如图3.2所示，设V1、V2的饱和压降为0.3 V，求最大不失真输出功率、管耗及电源供给功率。

图3.2　题2图
