施工技术研究：钢桁架柱节点改进

1）立杆连接——柔性法兰盘

根据钢桁架柱的安装方法，钢桁架柱的主立杆采用法兰盘连接（图4－79）。

目前，在输电塔（包括一些其他的塔桅结构）中，常用的有：无加劲肋法兰（图4－80）和有加劲肋法兰（图4－81）。无加劲肋法兰简称柔性法兰，有加劲肋法兰简称刚性法兰。这两种法兰有个特点，就是在法兰盘上布置了一圈螺栓。螺栓主要传递拉力，是受拉控制。经过多年来的研究和应用，这两种法兰的计算方法和工程应用越来越成熟，现在已成为国内钢管塔的主要连接节点形式。

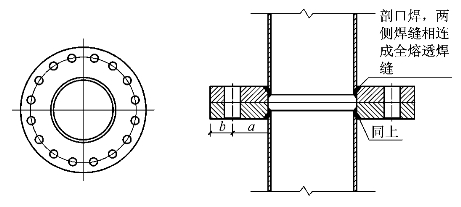

图4－80　无加劲肋法兰盘构造

有加劲肋法兰盘在节点处用一对环形法兰板连接，钢管与法兰板用焊缝焊接，法兰板之间用一圈螺栓连接。为了保证节点的刚度，沿钢管焊接若干小肋板。有加劲肋法兰的承载力大，刚度大，变形小，连接可靠。有加劲肋的法兰往往由于加劲肋较密而给施工带来诸多不便：①密集的焊缝增加了很大的工作量；②加劲肋的阻挡给拧螺栓带来一定的困难；③焊接变形使法兰盘翘曲，平整度降低而难以使法兰板面完全密合；④过多的焊缝会产生大量的焊接残余应力，降低了法兰节点的承载力，给节点的安全带来隐患；⑤由于加劲肋的存在，外形不美观。鉴于以上不利因素，无加劲肋法兰就被提出来了。

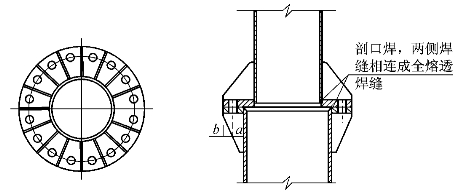

图4－81　有加劲肋法兰盘构造

无加劲肋法兰与有加劲肋法兰相比，去掉了加劲肋板，螺栓布置更密而且可以更加靠近钢管管壁，这样可以减小法兰板尺寸，使得无加劲肋法兰外形简洁美观，同时制作与安装方便，受力明确。本工程中钢桁架柱柱身节段之间就采用柔性法兰连接（图4－82），连接点选在节点向上1m处。

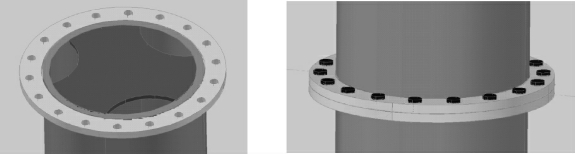

图4－82　立柱法兰盘连接节点示意图

(https://www.daowen.com)

图4－83　腹杆与立杆销接的节点示意图

2）立杆与腹杆之间连接——销接

腹杆与立杆之间采用节点板销接，环板适当加强，见图4－83所示。

3）斜杆与立杆连接节点——焊接球节点

在斜杆与立杆连接处设置一个焊接球节点，焊接球节点上的短肢分别与立杆、斜杆通过法兰盘连接，见图4－84所示。

4）柱顶节点——焊接球节点＋法兰盘＋径向滑动支座

柱顶节点的示意图及滑移支座示例见图4－85所示。

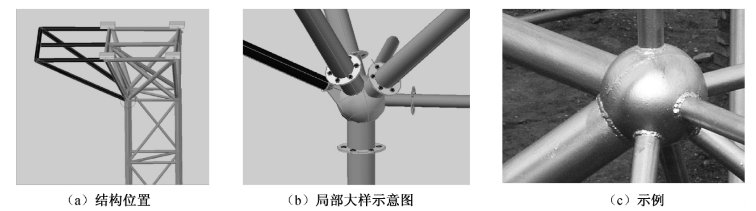

图4－84　焊接球节点

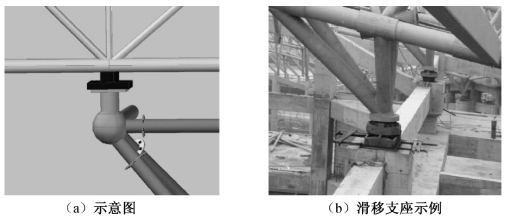

图4－85　柱顶节点
