别克君越混合动力系统组成如图4-20所示。
5ET50变速器（图4-21）是一款机械驱动和电机驱动混合的自动变速器，专门用于混合动力车型。5ET50的5是指5种驱动模式（在别克君越车中只使用了4种驱动模式），E是指电子变速器，T代表横置，50是产品系列。其主要特点如下。

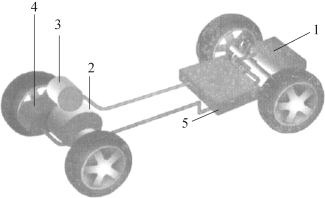

图4-20 别克君越混合动力系统组成示意图
1－油箱 2－5ET50变速器 3－电动机/发电机 4－发动机 5－电池组
图4-21 5ET50电控变速器
（1）通过电机的转速变化改变传动比，实现无级变速。
（2）变速器内部安装了两组单级行星齿轮机构，两个电机连接在其太阳轮上。
（3）内部设有3组多片式离合器，切换不同的驱动模式。
（4）变速器可以实现4种不同的驱动模式，应对不同工况。
（一）5ET50变速器结构与组成
5ET50变速器与发动机、电动机连接关系，如图4-22所示。

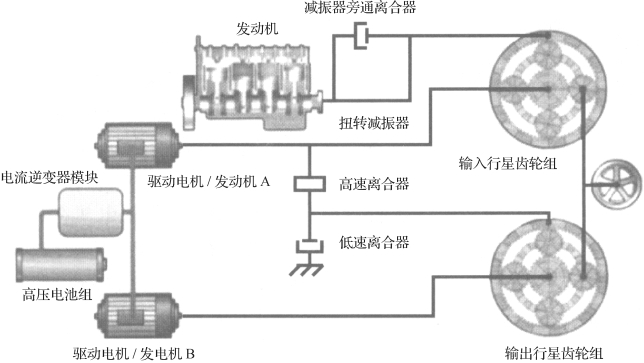

图4-22 5ET50变速器与发动机、电动机连接关系示意图
（1）行星齿轮组。
5ET50变速器有2组行星齿轮，分别为输入行星齿轮组和输出行星齿轮组。
输入行星齿轮组如图4-23所示，安装在变速器前端，其主要部件有输入太阳轮、输入内齿圈和输入行星架。其中，输入太阳轮通过轴的花键直接连接在驱动电机/发电机A的转子上。输入内齿圈外部连接在扭转减振器总成上，输入行星架通过链条直接连接至主减速器输入齿轮，直接输出，并与输出行星架直接连接。
输出行星齿轮组如图4-24所示，安装在变速器后端，其主要部件有：输出太阳轮、输出内齿圈和输出行星架。其中，输出太阳轮直接连接在驱动电机/发电机B的转子上。输出内齿圈通过低速离合器可以被固定于壳体上。输出行星架与输入行星架连接在一起作为输出，并通过链条连接至主减速器输入齿轮，然后通过主减速器输出动力。
图4-23 输入行星齿轮组
图4-24 输出行星齿轮组
（2）扭转减振器和旁通离合器。
5ET50变速器与发动机之间设置了扭转减振器，扭转减振器总成内有一个减振器旁通离合器（图4-25）。它安装在变速器前端，通过一个接合盘直接连在发动机飞轮上。它的功能是在发动机和变速器之间传递动力。在起动工况时，将由变速器内的电机驱动发动机运转，此时离合器接合，扭转减振器旁通，实现快速、平稳地起动。

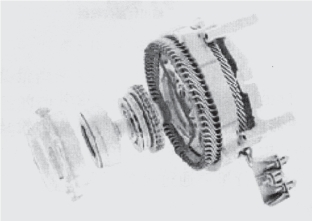

图4-25 减振器旁通离合器
（3）高、低速离合器。
除了集成在扭转减振器中的旁通离合器外，5ET50变速器内还有2组离合器，分别是高速离合器和低速离合器。其中，高速离合器（图4-26）安装在驱动电机/发电机A的转子上，它的形式为液压驱动多片式离合器。离合器接合后，可以驱动驱动电机/发电机A与输出内齿圈连接在一起，也可以固定输入太阳轮。高速离合器在固定传动比模式和高速模式时接合工作。低速离合器（图4-27）安装在变速器中部，与高速离合器形式相同，为液压驱动片式离合器。离合器接合后，输出内齿圈固定在壳体上。(https://www.daowen.com)
图4-26 高速离合器
图4-27 低速离合器
（4）变速器油泵。
变速器油泵位于变速器下部（图4-28），是为变速器离合器提供油压，并为机械部件及电机提供润滑和冷却。油泵由PIM通过高压电直接驱动。
图4-28 变速器油泵
（二）别克君越30H混合动力系统的功能

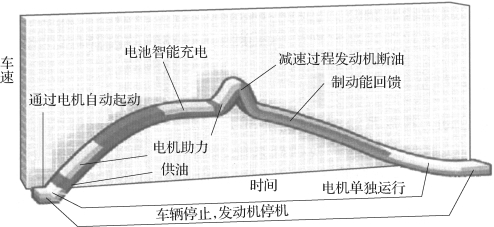

混合动力汽车具备了混合动力最重要的功能：电机助力、怠速停机、再生制动和智能充电。混合动力系统工况，如图4-29所示。
电机助力是指车辆在加速或需要大功率输出时，电动机会配合发动机一起工作，驱动车辆，节约燃油。
再生制动系统能够将车辆在减速、制动时产生的多余能量通过电机转化为电能，回收到镍氢蓄电池内，作为蓄电池的电力供再次使用。此时发动机不运转，达到零油耗和零排放。
怠速停机是指车辆在停车时发动机自动停止运转，车内一切电器的正常运转都靠蓄电池中的电量维持，不但是零油耗和零排放，还能达到零噪声和零振动，营造一个极致宁静的车内空间。
图4-29 混合动力系统工况图
智能充电是指发动机运转时，电机作为发电机发电，为镍氢蓄电池充电，匀速行驶或猛踩加速踏板时，产生的多余能量以电能的形式被回收。
（1）电机助力。当起步、加速、爬坡等车辆需要大功率输出时，电机辅助驱动车辆。
（2）智能停机。车辆静止时，发动机断油不运转。松开制动踏板瞬间，发动机自行起动并恢复至怠速状态（为保持充足电量，智能停机每次最长2min。到达2min后，发动机即自动起动）。
实现智能停机（Auto Stop）的主要条件：
①在D挡；
②空调在OFF或ECO模式下；
③电池电量（SOC）指示表高于L；
④踩住制动踏板；
⑤第一次Auto Stop之前，最高车速要大于20km/h。
（3）减速断油，能量回收。当车速降低（未踩加速踏板，车辆靠惯性滑行时；或在车辆制动时），燃油供应自动切断，电机作为发电机发电，为镍氢蓄电池充电。同时，部分能量回收。当车辆降低至一定车速或再次踩下加速踏板，发动机将自动起动，恢复至正常燃油供给状态。
在进行能量回收时，车辆处于断油状态，即瞬时油耗为零，此时ECO指示灯会自动亮起。
每当车辆的瞬时油耗小于4L/100km时，ECO指示灯都会亮起，指示灯亮起的频率越高、持续时间越长，表示车辆越省油。通过观察ECO指示灯，可以帮助驾驶人养成良好的驾车习惯。建议在路况好的情况下，尽量多地使用自动巡航，将帮助车辆更加省油。
（4）智能充电。发动机运转时，电机作为发电机发电，为镍氢蓄电池充电。镍氢蓄电池会在能量回收和智能充电这两种情况下自动充电。
